25mm重型车桥螺旋锥齿差速器结构设计

项目分类:齿轮 发布时间:2021-03-10 ID:123241
  • 25mm重型车桥螺旋锥齿差速器结构设计
  • 25mm重型车桥螺旋锥齿差速器结构设计
  • 25mm重型车桥螺旋锥齿差速器结构设计
  • 25mm重型车桥螺旋锥齿差速器结构设计
  • 25mm重型车桥螺旋锥齿差速器结构设计
  • 25mm重型车桥螺旋锥齿差速器结构设计

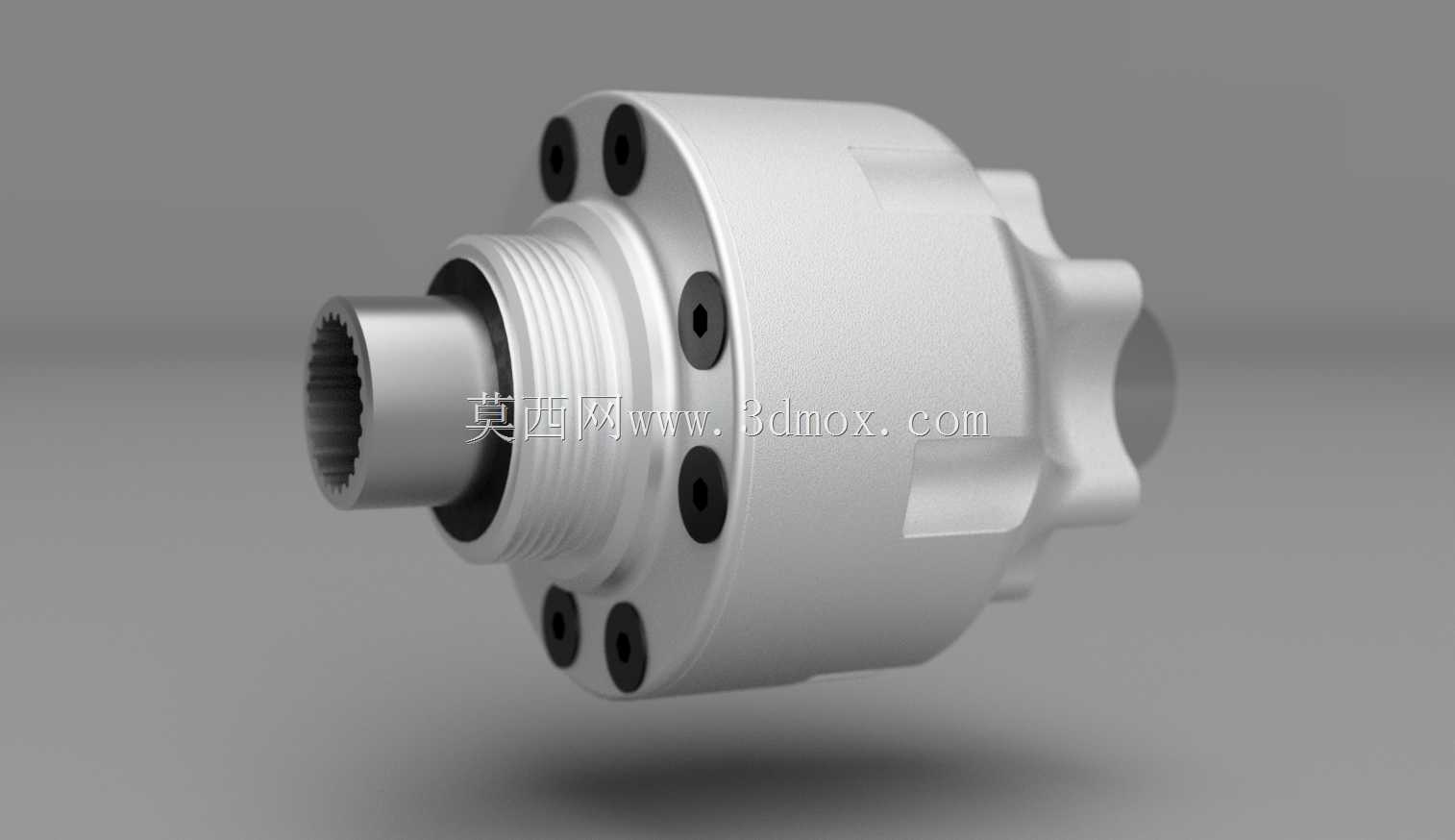

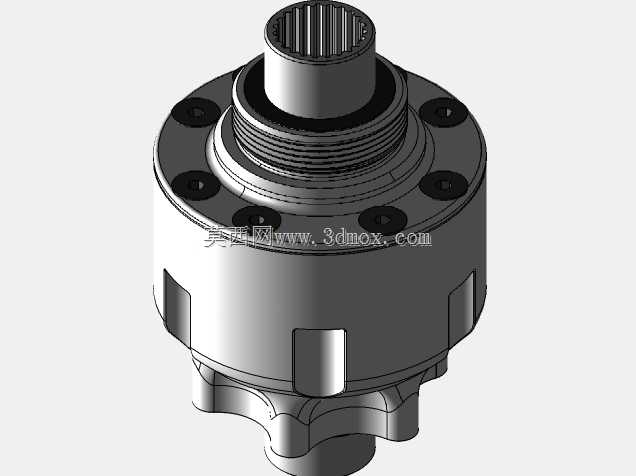

小尺寸重载差速器的加工适配一直是轻型特种车辆传动系统的痛点,常规差速器壳体在25mm轴径规格下要么壁厚不足承受冲击载荷,要么法兰连接位与桥壳的同轴度公差难以控制,装车后容易出现半轴花键偏磨、齿轮啮合异响的问题。这款差速器的壳体外轮廓做了非对称的加强凸台设计,对应内部行星齿轮轴的支撑位做了局部增厚,没有采用通体等厚的壳体结构,既把整体重量控制在合理区间,又把行星齿轮啮合时的径向载荷直接传导到壳体加强筋上,避免薄壁壳体在大扭矩输出时出现形变。法兰端的六个螺栓孔采用不等距排布?不对,看模型上的孔位是沿圆周均匀分布,但每个孔的沉头深度做了差异化处理,对应桥壳连接面的铸造凸起位置,装配时不需要额外加调整垫片就能保证0.02mm以内的端面跳动公差,减少了装配时的配磨工序。输入端的花键轴采用渐开线花键设计,齿顶做了0.2mm的倒角导向,插入半轴时不会刮伤花键齿面,花键根部的退刀槽宽度控制在1.5mm,既满足插齿加工的退刀需求,又不会削弱轴颈的抗弯强度。壳体上的螺纹连接位全部采用细牙螺纹,螺纹孔深度比螺栓拧入深度多3mm,避免加工时铁屑残留孔底导致螺栓无法拧紧,螺纹孔口都做了120度的倒角导向,装配时螺栓更容易对中,不会出现螺纹乱扣的情况。差速器内部的行星齿轮垫片安装位做了0.1mm的浅凹槽,垫片嵌入后不会在齿轮转动时发生位移,不需要额外涂胶固定,后期维护拆解时垫片也不会粘在壳体上难以清理。壳体外圆的密封槽位置做了滚花处理?不对,模型上的外螺纹是用于连接桥壳油封座,螺纹的牙顶做了圆弧过渡,不会割伤油封的橡胶唇口,螺纹收尾处采用退刀槽而非自然收尾,避免油封安装时被螺纹毛刺刮破。针对地形车、小型赛车的颠簸工况,壳体上的凸台位置刚好对应内部十字轴的受力点,冲击载荷不会直接作用在壳体薄壁处,有限元仿真下120N·m的冲击载荷下壳体最大形变量只有0.03mm,远低于行业要求的0.1mm阈值。加工时壳体的装夹位选在输入端的轴颈和法兰外圆,一次装夹就能完成所有孔位和端面的加工,不需要二次找正,同轴度公差更容易保证,成品率比常规结构提升近三成。行星齿轮轴的安装孔采用铰孔加工,孔壁粗糙度控制在Ra1.6以内,齿轮轴装入后不需要额外打销固定,过盈配合加上端面的挡圈就能完全固定,减少了加工工序的同时也避免了销孔位置应力集中导致的壳体开裂问题。
