木工圆锯直线切割导向导轨结构

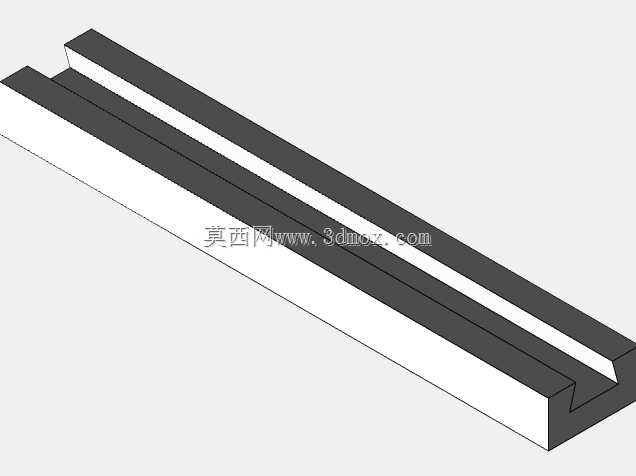

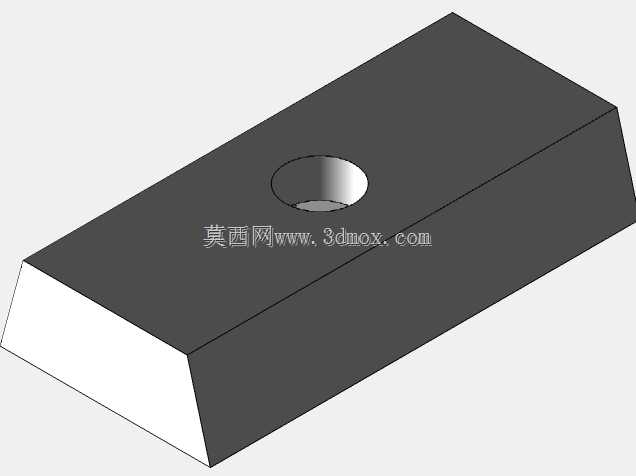

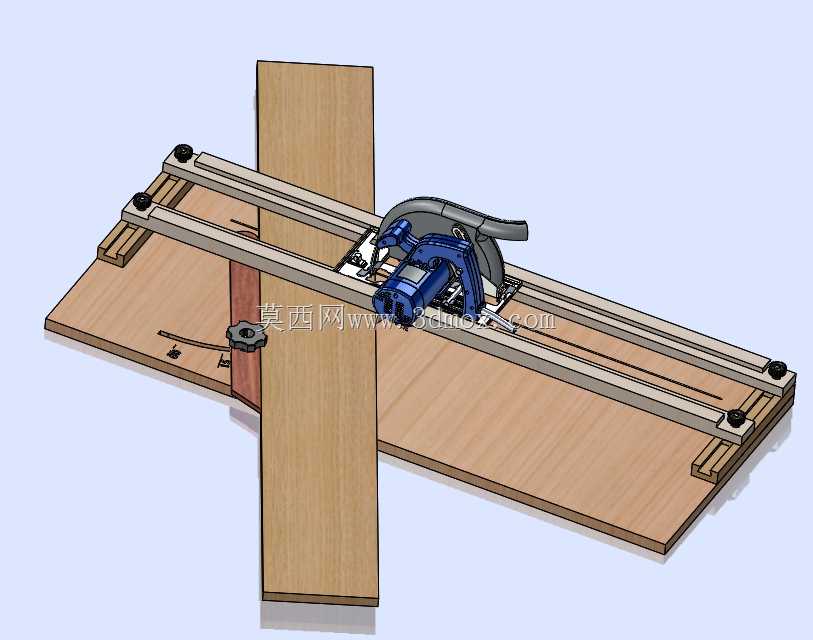

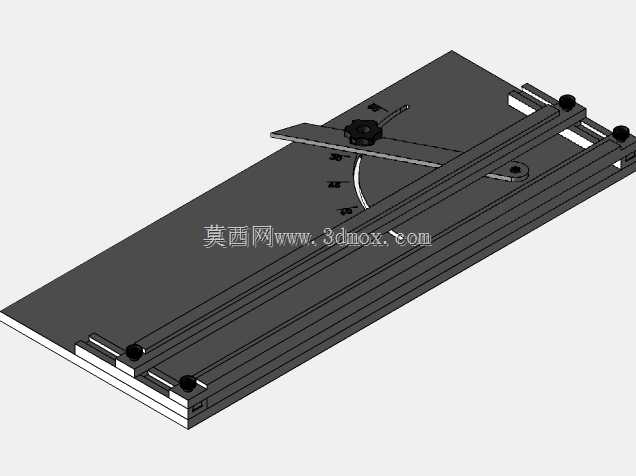

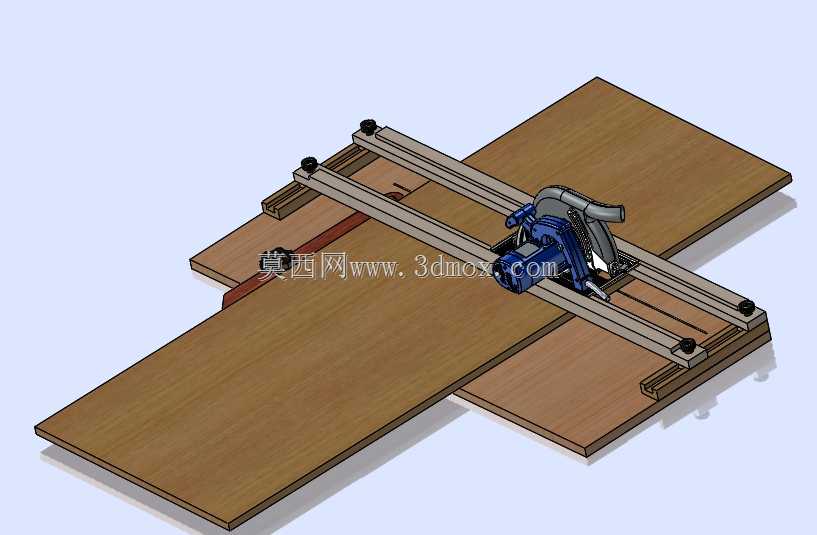

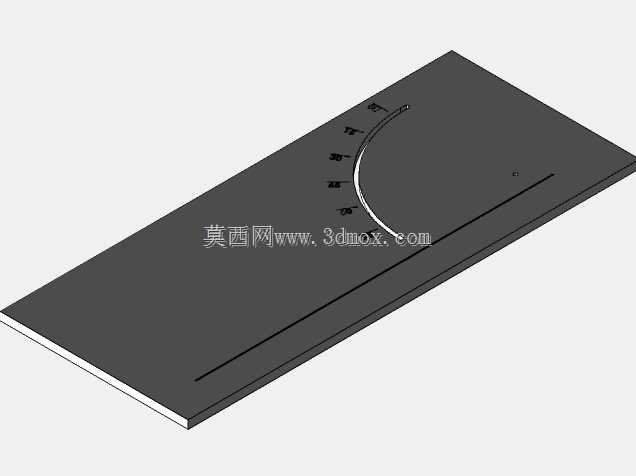

现场木工裁切大尺寸密度板、实木板时，手持圆锯极易出现走偏、锯路歪斜的问题，靠人工扶稳靠尺不仅精度差，稍不注意就会出现锯片崩边、板材报废的情况，甚至会因为锯片偏移引发操作安全隐患。这套导向结构直接适配常规手持电圆锯的安装尺寸，双平行光轴的导向形式完全规避了单导轨易侧翻的缺陷，滑座与圆锯的连接位预留了0.2mm的装配公差，既不会因为间隙过大出现锯切晃动，也不会因为公差过紧导致滑动卡滞。导轨两端的限位挡块做了沉头内嵌设计，不会突出导轨平面干涉板材放置，底部的定位挡边可以快速卡在板材边缘完成基准对齐，不需要反复测量划线就能保证锯路与板材边缘平行。滑座与光轴配合的位置选用了自润滑铜套，长时间在木屑弥漫的工况下使用也不会出现卡顿，不需要频繁加注润滑油污染加工板材。靠板与导轨的垂直连接位做了加强筋处理，承受锯切过程中的侧向冲击力时不会出现形变偏移，哪怕是裁切20mm以上厚度的硬木板，导向精度也能稳定控制在0.1mm以内。导轨的分段拼接结构可以根据常加工的板材长度自由组合，不需要定制超长整根导轨，收纳时也能拆分放置节省车间空间。滑座上的圆锯安装孔做了长槽调节设计，可以适配不同底座尺寸的手持圆锯，不需要额外制作转接板就能快速换装。实际加工时只需要将底部挡边贴紧板材侧边，推动圆锯沿导轨滑动就能完成高精度直线裁切，新手操作也不会出现锯路歪斜的问题，大幅降低厚板、大板裁切的废品率，也能避免人工扶靠尺时误触锯片的风险。导轨表面做了硬质阳极氧化处理，耐磨性能是普通铝型材的3倍以上，长期被木屑摩擦也不会出现划痕凹坑，滑动顺滑度不会因为使用时长增加而下降。
