THKKR20线性执行机构导轨模组

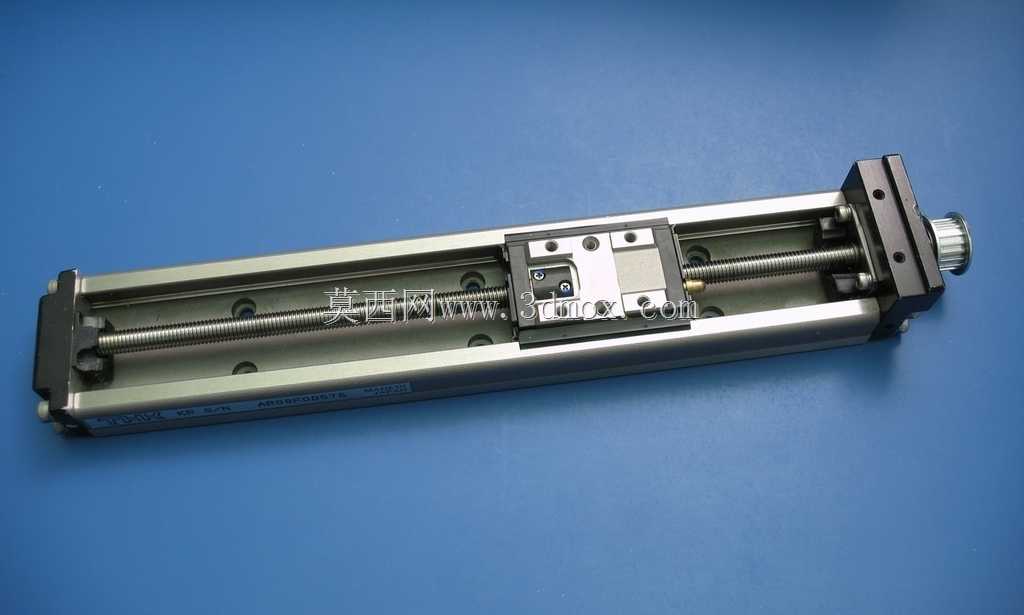

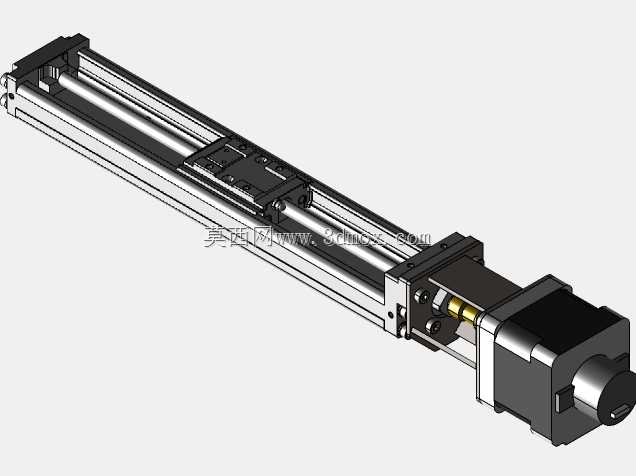

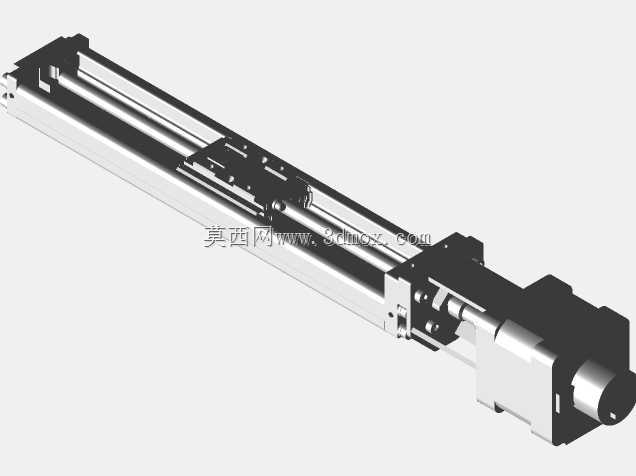

线性模组在自动化产线长期运行中，最常出现的问题是滑块运行卡滞、丝杠与导轨平行度超差导致的磨损加速，这款THK KR20模组的结构设计刚好针对性解决了这类加工适配层面的痛点。模组本体采用一体化挤压铝型材基座，型材挤出阶段就预留了导轨安装基准槽与丝杠支撑座的定位止口，不需要后续二次铣削加工基准面，从毛坯阶段就把装配累积公差控制在0.02mm以内，避免了传统分体式导轨模组需要逐件配磨安装面的繁琐工序。滑块部分的回流轨道采用了圆弧过渡的滚道设计，钢球在循环换向时不会出现硬性撞击，哪怕是高速往复运行的工况下，也不会产生明显的振动和噪音，适配Nema17规格步进电机的安装法兰直接集成在模组端座上，电机轴与丝杠的同轴度靠止口定位保证，不需要额外加工联轴器调整垫片，现场装配时只需要拧紧固定螺丝就能完成动力端的对接，省去了人工打表找正的大量工时。导轨滚道的淬硬层深度控制在1.2mm左右，硬度达到HRC58-62，既能承受额定的径向载荷，又不会因为淬硬层过深导致型材基座变形，丝杠两端采用角接触球轴承背对背安装，既能承受轴向的推拉力，又能抵消高速运转时的温升带来的轴向窜动。模组的密封端盖采用了双唇式防尘结构，内层刮屑片能阻挡加工现场的切削液、铝屑进入滑块内部，外层密封胶条贴合型材表面，哪怕是在铣床这类多粉尘的加工环境里，也能保证内部润滑脂不会快速流失，延长维护周期。滑块上的安装螺纹孔采用了钢丝螺套预埋设计，反复拆装负载工装也不会出现铝基螺纹滑牙的问题，型材侧面的T型槽可以直接安装行程开关、传感器附件，不需要额外打孔攻丝，适配不同行程的定制需求时只需要裁切对应长度的型材，更换对应导程的丝杠就能快速完成变体，不用重新开模加工基座零件。
