步进电机驱动旋转执行机构结构设计

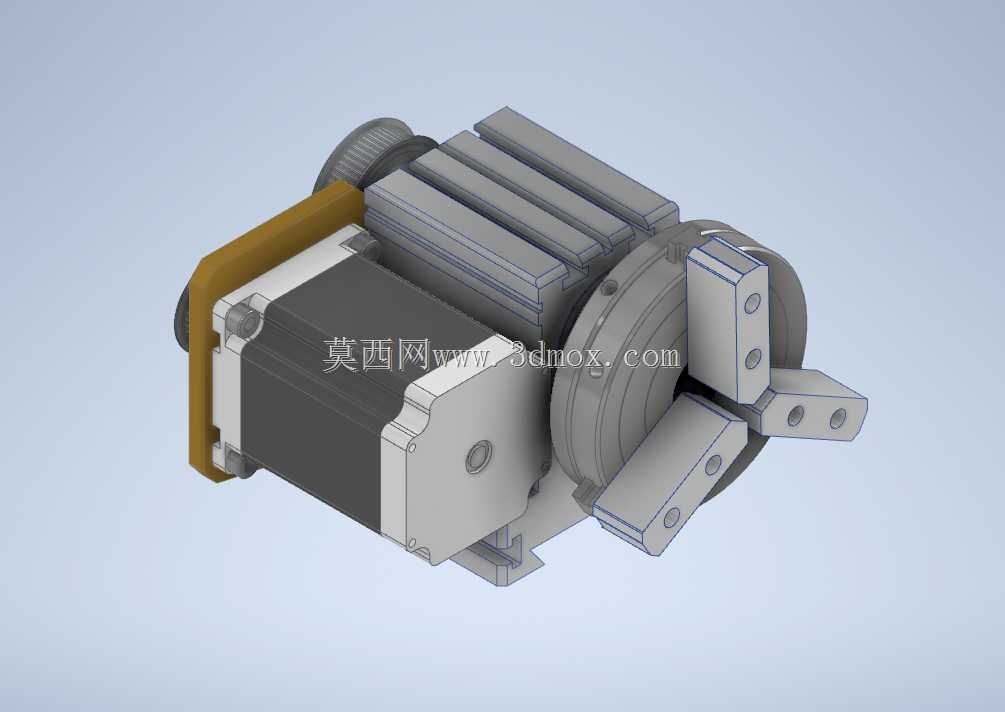

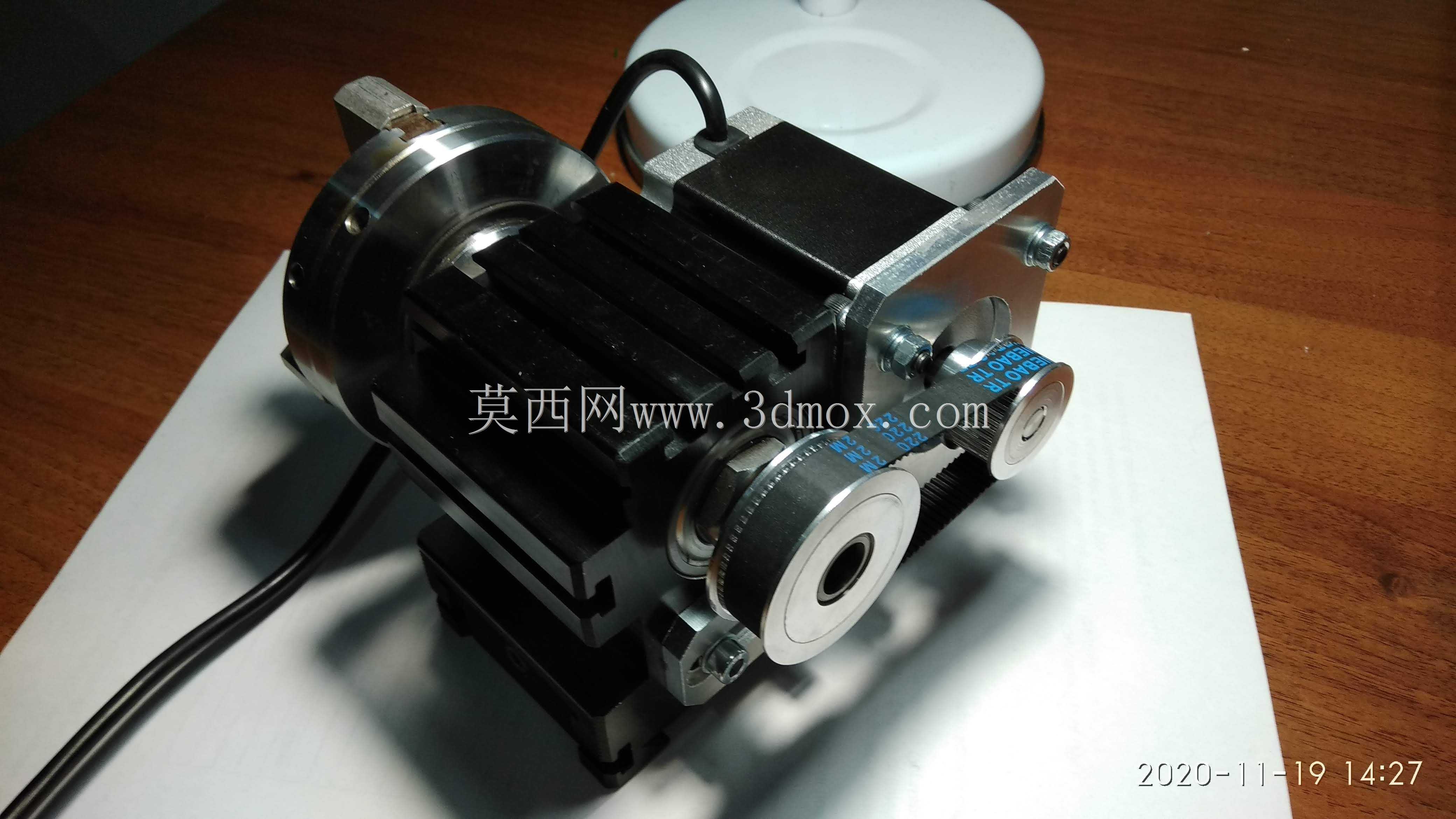

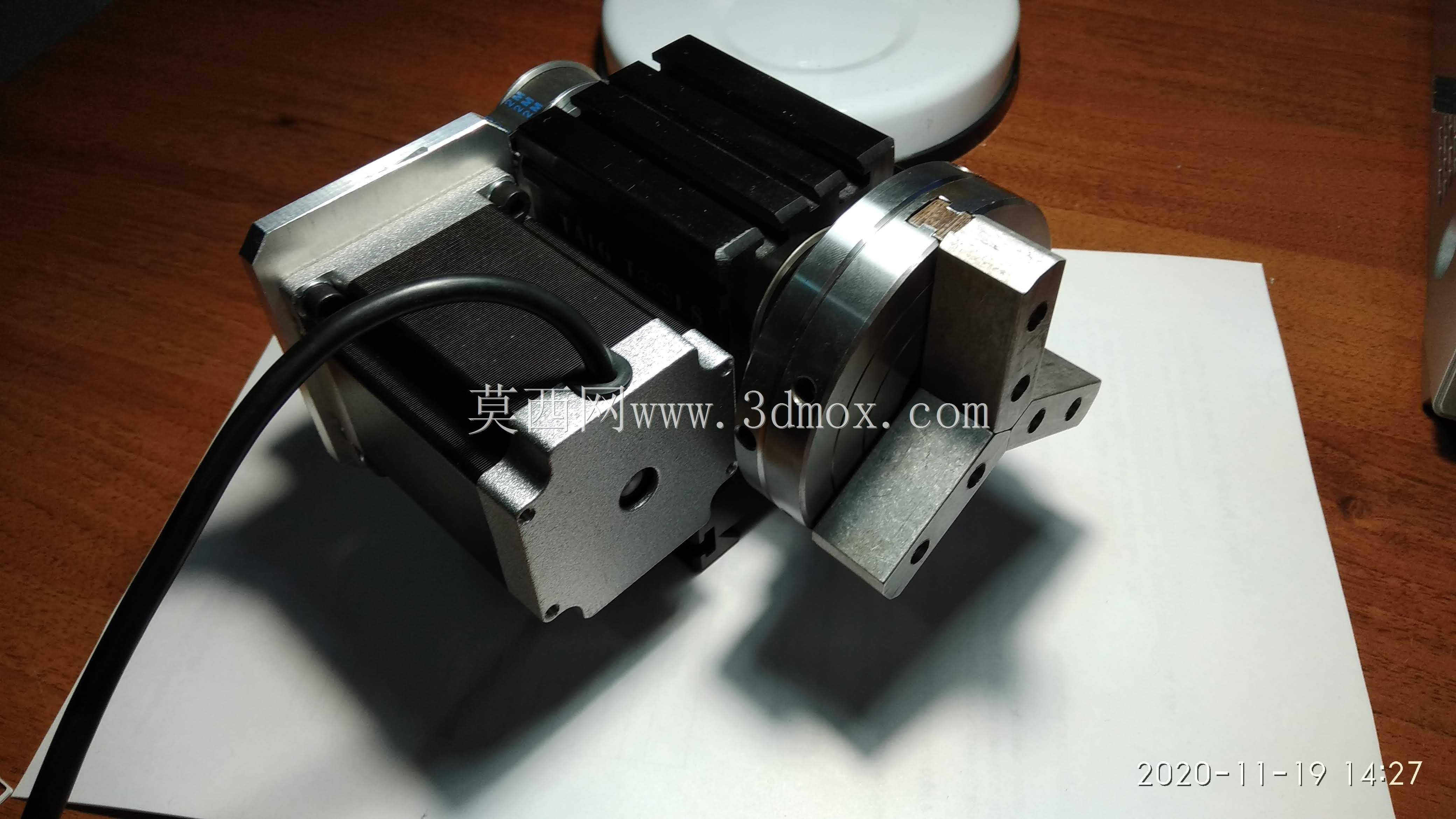

车间现场的旋转工位常出现定位偏移、负载端晃动的问题，根源在于动力输出端与执行端的同轴度公差把控不到位，这款旋转执行结构在设计时就把加工适配的细节埋进了每一处配合面。动力端采用标准42步进电机的安装孔位，电机输出轴与行星减速段的连接采用过盈配合加侧面顶丝的双重固定，加工时电机安装座的止口与电机前端盖的配合公差选H7/h6，既保证装配时能轻松推入，又能限制径向窜动，避免长期运转后电机轴偏磨。减速段的外壳采用一体式铣削加工，而非拼接式结构，省去了多段装配带来的累积误差，外壳内壁的轴承安装位预留了0.02mm的热装余量，装配时将轴承加热到120摄氏度后推入，冷却后就能牢牢抱紧，不会出现高速运转时轴承外圈打滑的问题。输出端的三个安装支脚做了不等厚设计，靠近旋转中心的位置厚度更大，向外延伸的部分逐渐减薄，既保证了负载安装时的结构强度，又减轻了旋转部分的整体惯量，启停时的冲击更小。支脚上的安装孔做了沉头处理，螺丝锁紧后头部不会突出，避免旋转时刮碰到周边的管线或工位挡板。动力端侧面的棕色缓冲垫采用丁腈橡胶材质，硬度选邵氏60度，安装时压缩量控制在1mm，既能吸收电机启停时的轴向冲击，又不会因为过硬导致振动直接传递到安装基座。旋转部分的动平衡做了去重处理，在输出法兰的背面铣去了三处不均匀的余量，转速达到300rpm时端面跳动量控制在0.03mm以内，满足精密分拣、角度定位这类工位的精度要求。所有外露的金属棱边都做了C0.5的倒角，既避免装配时划伤操作人员，也不会因为应力集中导致零件在长期交变载荷下出现开裂。走线槽开在电机安装座的侧面，槽口做了圆角处理，动力线和编码器线从槽内引出后用扎带固定，旋转时不会被卷入传动结构里。
