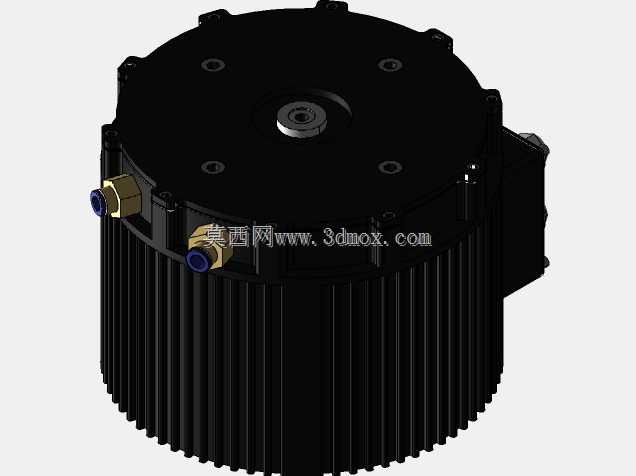

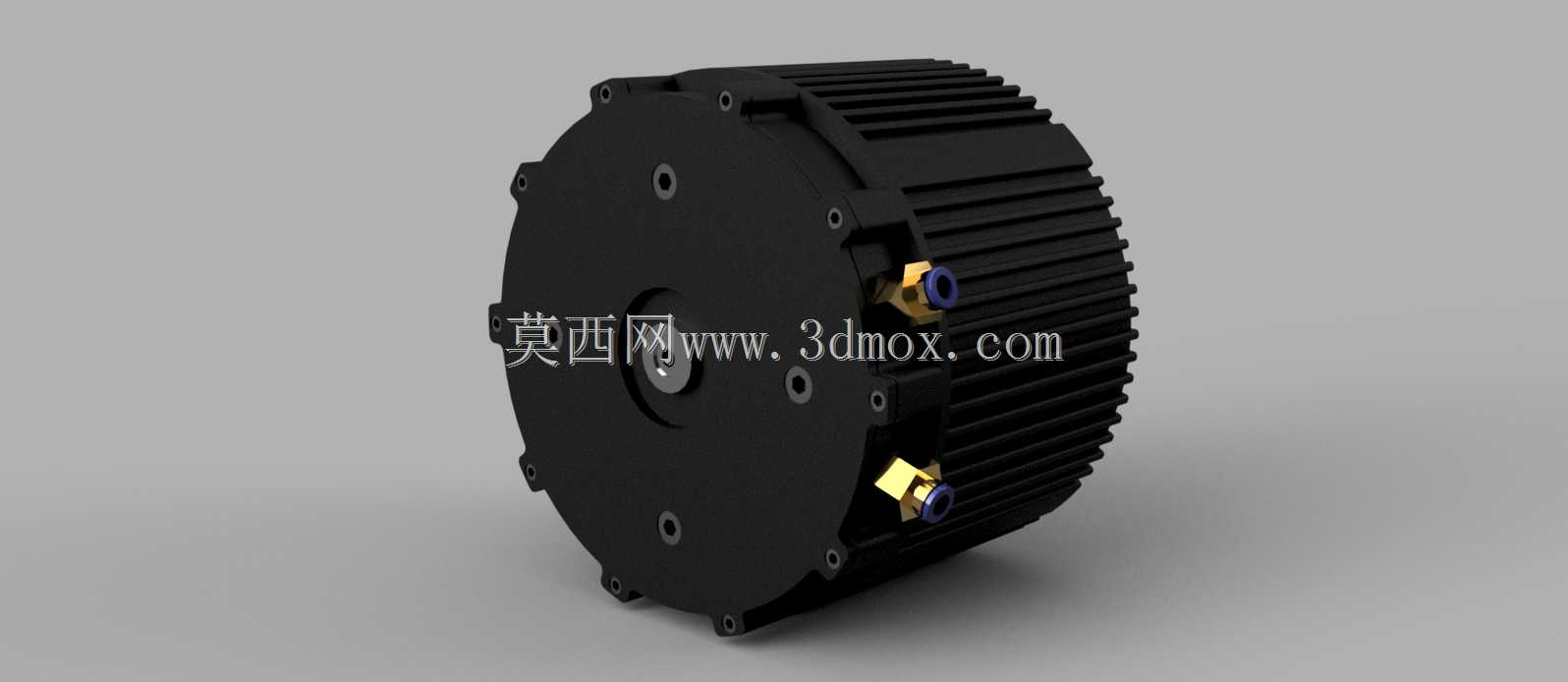

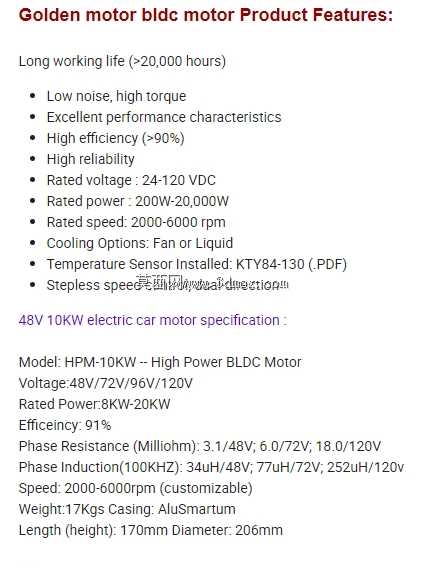

10kW无刷直流动力电机结构设计

车间批量加工小功率无刷电机时，常遇到定子绕组嵌线余量不足、转子磁钢贴合公差偏移导致运转扫膛的问题，这款10kW级BLDC的结构设计恰好针对这类加工痛点做了针对性调整。轴伸端直径25.4mm的配合面预留了0.02mm的磨削余量，既满足与负载联轴器的过盈配合要求，又不会因为公差过紧导致压装时轴端变形。定子铁芯的导条槽口做了0.3mm的倒角处理，嵌线时漆包线的绝缘层不会被槽口锐边割破，省去了后续逐槽打磨的工序，单台嵌线工时能压缩近15%。转子磁钢的固定槽采用了梯形截面设计，磁钢推入后侧面与槽壁完全贴合，不需要额外涂覆结构胶就能抵抗2000-6000rpm转速下的离心力，避免长期运转后磁钢移位导致的动平衡失效。机壳外壁的散热筋高度做了梯度变化，靠近出线端的筋条比后端盖侧高2mm，对应绕组发热集中的区域强化散热，实测额定工况下绕组温升比等高度散热筋结构低8K。端盖与机壳的配合止口做了错位防呆设计，装配时不需要反复对齐螺孔，止口插入后螺孔自动对位，新手装配也不会出现螺孔偏斜导致的密封不严问题。轴承室的公差带选了P6级精度，搭配两侧的接触式密封圈，既能阻挡车间内的金属粉尘进入轴承滚道，又不会因为密封圈过紧增加运转阻力。出线端的接线柱做了台阶式绝缘结构，即使接线时螺母拧得过深，也不会压破绝缘套导致相线与机壳短路。导轨安装面的平面度控制在0.05mm以内，安装到设备基座时不需要额外加调整垫片就能保证电机轴与负载轴的同轴度，省去了现场安装时的校调步骤。绕组端部的绑扎带采用了耐温180℃的玻纤材质，浸漆后端部硬度足够，高速运转时不会出现端部晃动摩擦机壳的隐患。转子做动平衡时去重槽特意设计在磁钢间隙的铁芯位置，不会破坏磁钢结构，去重量控制在3g以内就能满足G2.5级的动平衡精度要求。
