带出线线缆的Nema17步进电机结构设计

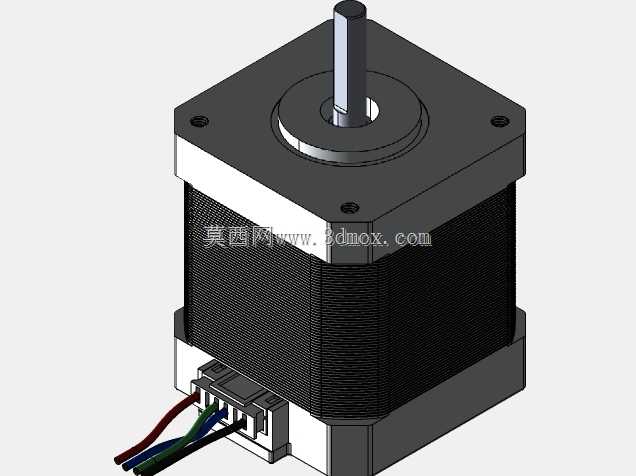

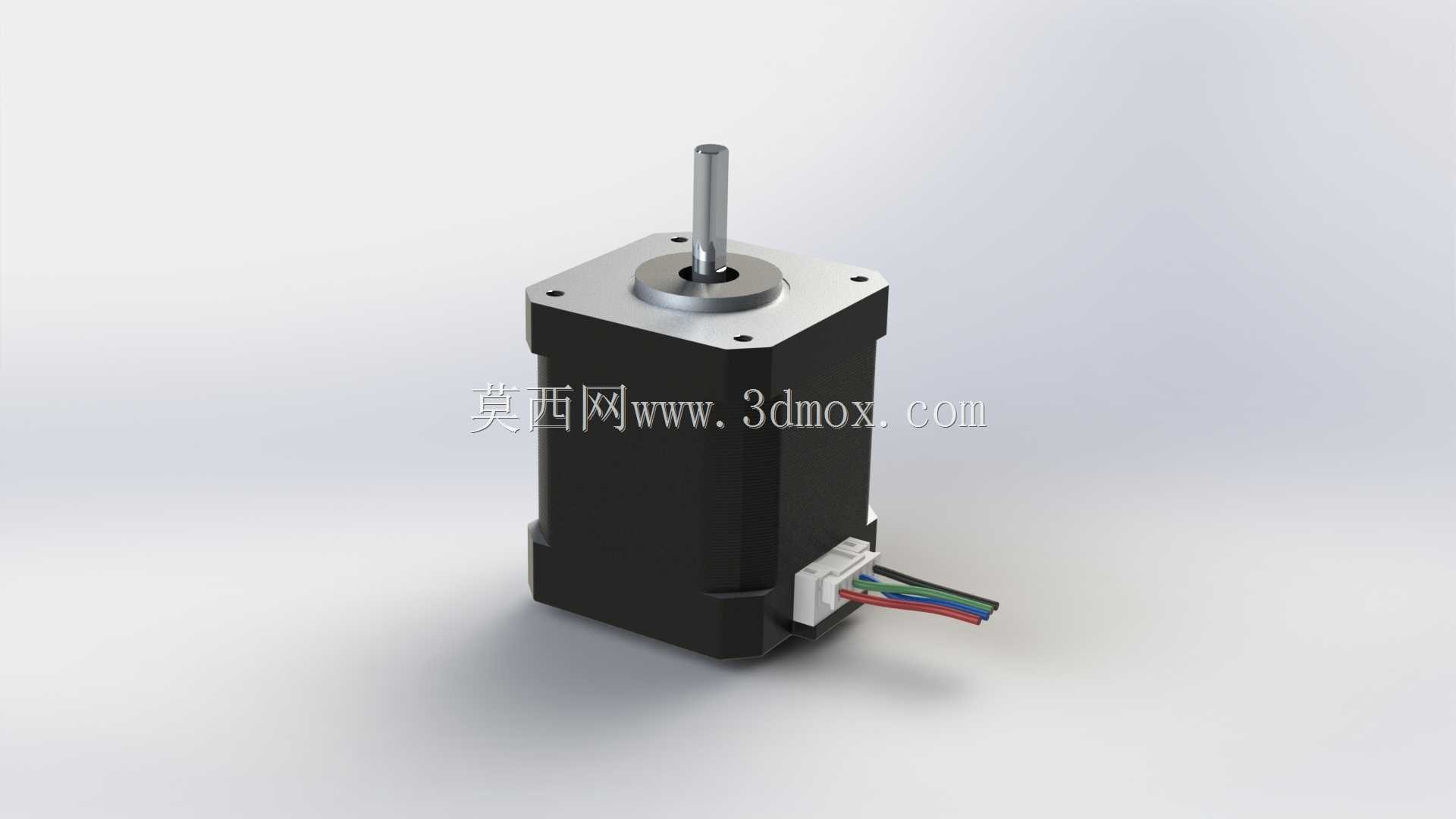

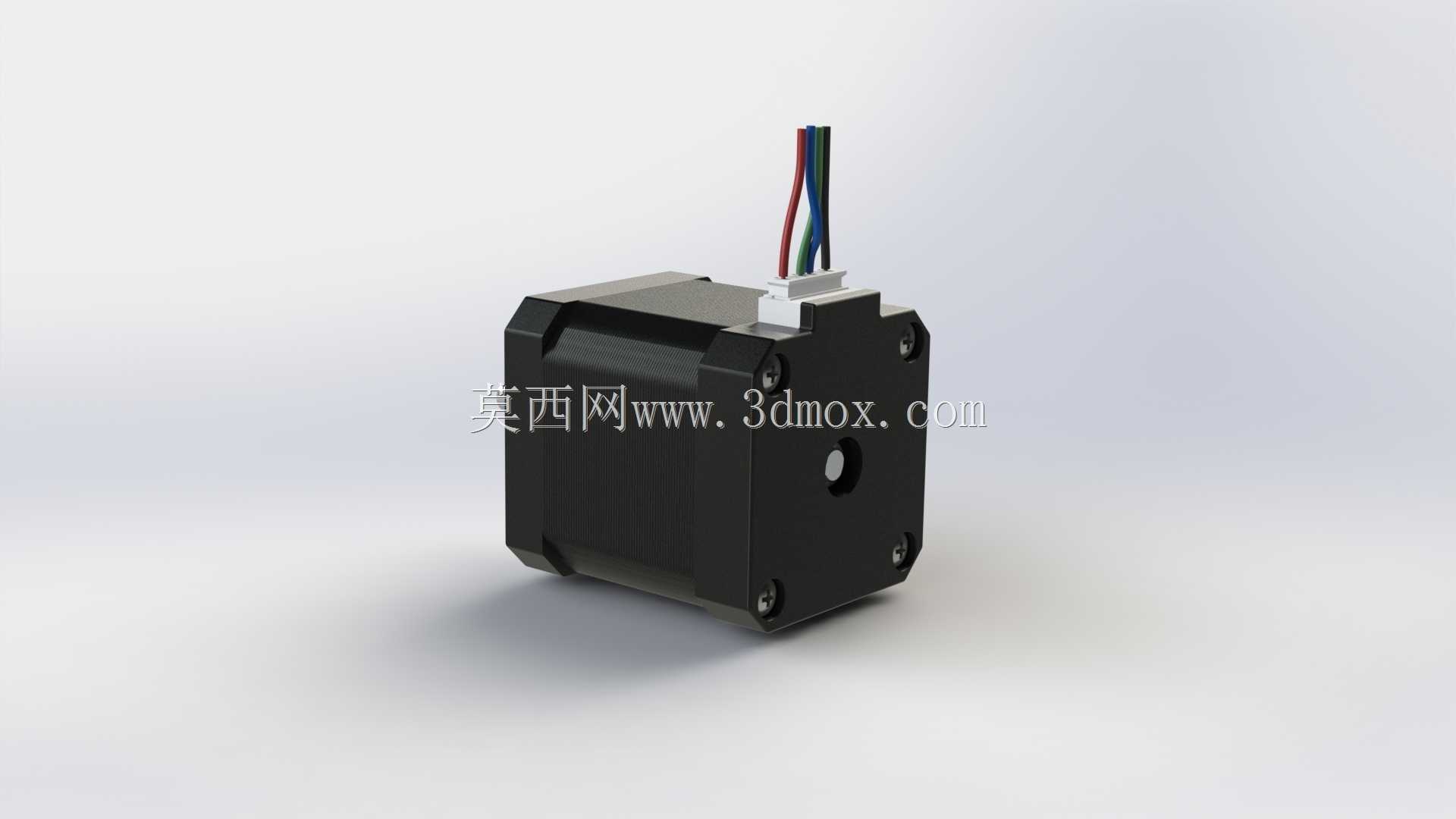

小型自动化设备里步进电机的安装位往往紧凑局促，出线端的线缆弯折半径不足、接插件与机壳干涉是现场装配最常碰到的问题，这款Nema17规格的步进电机在出线结构上做了针对性的适配处理。机壳尾部的接插件座没有采用常见的居中布局，而是偏置在端盖一角，预留出足够的线缆弯折空间，哪怕设备安装腔体内侧距离电机端盖只有不到8mm的间隙，多股出线也能平顺弯折引出，不会出现线缆被机壳与安装架夹破绝缘层的隐患。

前端输出轴的轴肩尺寸做了公差收窄处理，轴伸端的卡簧槽位置与安装法兰的端面平行度控制在0.02mm以内，搭配同步带轮或者联轴器时，不需要额外加调整垫片就能消除轴向窜动，装配时能省掉反复测量垫片厚度的步骤。机壳的四个安装孔做了沉头深度的统一校准，不管是用内六角圆柱头螺丝还是沉头螺丝固定，螺丝头部都能完全没入法兰面，不会突出干涉旁边的走线槽或者相邻安装的传感器。

定子外壳的黑色塑封层与前后金属端盖的接合处做了微小的止口结构，不是简单的平面贴合，压装时能自动对齐同轴度，避免端盖偏斜导致转子转动卡滞。出线端的四芯线缆做了颜色区分，红黑蓝绿对应不同的绕组相位，接线时不需要对照说明书逐根测量通断，哪怕是新手装配也不会接错相导致电机反转。

输出轴的顶端做了微小的倒角处理，往带轮或者联轴器里插的时候不会刮伤零件内孔的镀层，轴表面的粗糙度控制在Ra1.6，抱紧式联轴器锁紧后不会打滑，长时间往复运转也不会出现轴与连接件的相对位移。机壳表面的散热筋没有做夸张的凸起，而是采用细密的轴向浅槽，既不增加电机整体外形尺寸，又能在设备内部空气流速慢的环境下，把绕组产生的热量均匀散出去，不会出现局部过热导致的扭矩衰减。

接插件的引脚与内部绕组的焊接点做了绝缘胶封处理，设备运行时的振动不会让焊点松脱，哪怕是在有轻微油污的车间环境里，油污也不会渗到接线位置造成绝缘下降。前后端盖的轴承室公差做了分组匹配，不同批次的轴承压装进去都能保持合适的预紧力，既不会因为预紧过紧导致运转发热，也不会因为预紧不足出现转子径向窜动，带动负载时的运行噪音能控制在很低的水平。
