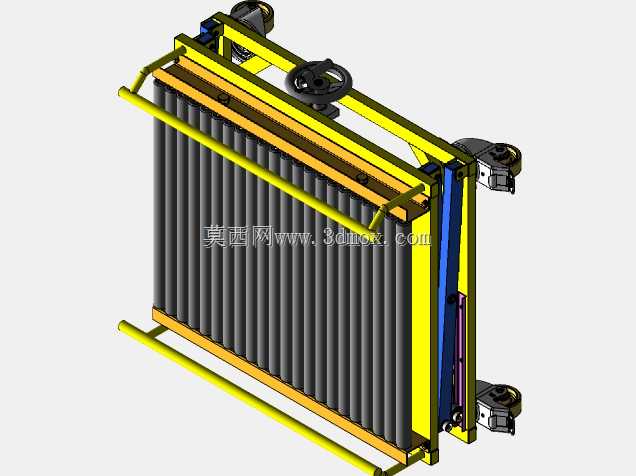

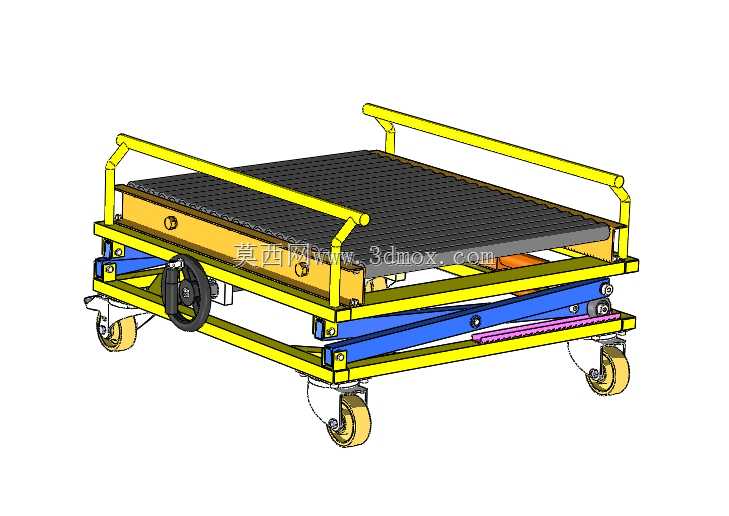

带滚轮护栏的剪式手动滚筒升降台

车间小件周转场景里，常规固定升降台没法跟着工位动线走，带脚轮的款又常出现剪臂受力偏载、台面滚筒卡滞、推行时护栏剐蹭周边料架的问题，这款手动滚筒升降台的结构细节刚好对准这些加工适配的实际痛点。台面选用格栅式滚筒排布，不是整块钢板铺就，单根滚筒的轴端公差控制在0.02mm以内，装配时每根滚筒的径向跳动量都做了逐根校验，避免放上去的工件推移时出现卡顿、偏斜，边缘的黄色护栏不是满焊死接在台面上，而是用快拆销轴固定，遇到超宽工件周转时可以快速拆下单侧护栏，不用整台设备返厂改结构。剪臂的交叉铰接点做了镶铜套处理，不是直接钢件对钢件摩擦，铜套的油槽开在非受力侧，日常加注润滑脂不会被剪臂的挤压力直接挤出，手动摇轮的传动链藏在剪臂侧方的护板里，不会像外露结构那样被车间的铁屑、灰尘卡滞传动副。底部四个脚轮里两个带定向锁、两个带万向刹车，锁止时的刹车片贴合面做了滚花纹理，就算车间地面有少量切削液残留，踩下刹车后也不会出现溜滑，脚轮的安装座和底架之间加了3mm厚的橡胶减震垫，推行过地面接缝、小金属凸起时，不会把震动直接传到台面导致工件移位。侧方的手轮做了防滑包胶，摇臂的转动行程和剪臂的升降行程做了匹配校准，摇轮转三圈对应台面升降100mm，不会出现空程过大摇半天台面没反应的情况，剪臂完全收拢时的最低高度控制在220mm，刚好能塞进常规工位操作台的下方空隙，不用额外预留存放空间。台面边缘的黄色喷塑层做了磨砂处理，不是亮面烤漆，工人手扶时不会因为手上沾了油污打滑，底架的蓝色漆面做了耐刮配方，日常和周边料架、周转车轻微剐蹭不会掉漆露底，所有外露的螺栓都选了内六角圆柱头款式，没有突出的外六角棱角，推行过程中不会勾挂工人的工服袖口、搬运的包装带。滚筒下方还藏了可抽拉的集屑盘，加工完带切削液的工件放上去，残留的铁屑、液滴会顺着滚筒缝隙落到集屑盘里，不会直接滴到剪臂的铰接点或者脚轮轴承里，日常清理只需要抽出集屑盘倒掉就行，不用拆开台面清理内部缝隙。
