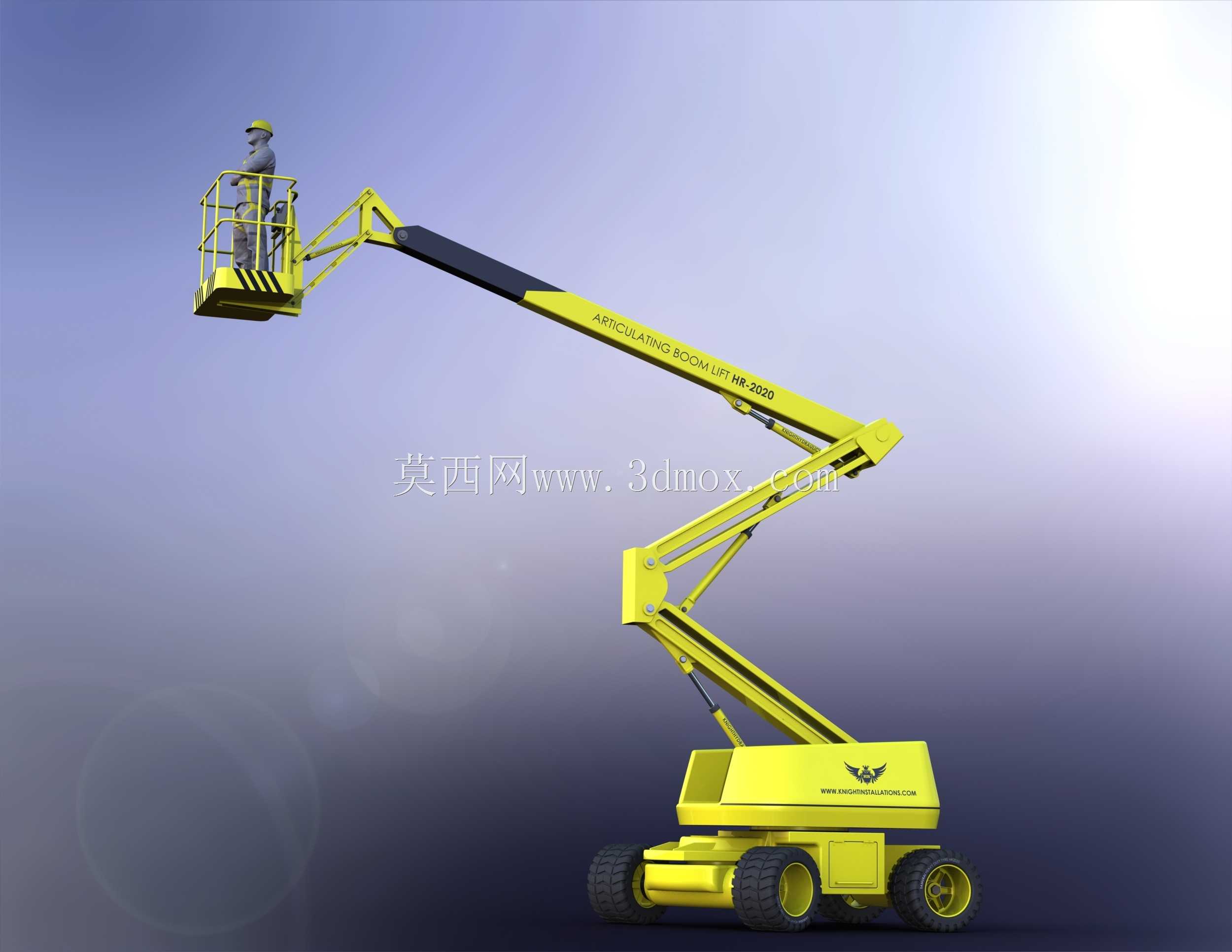

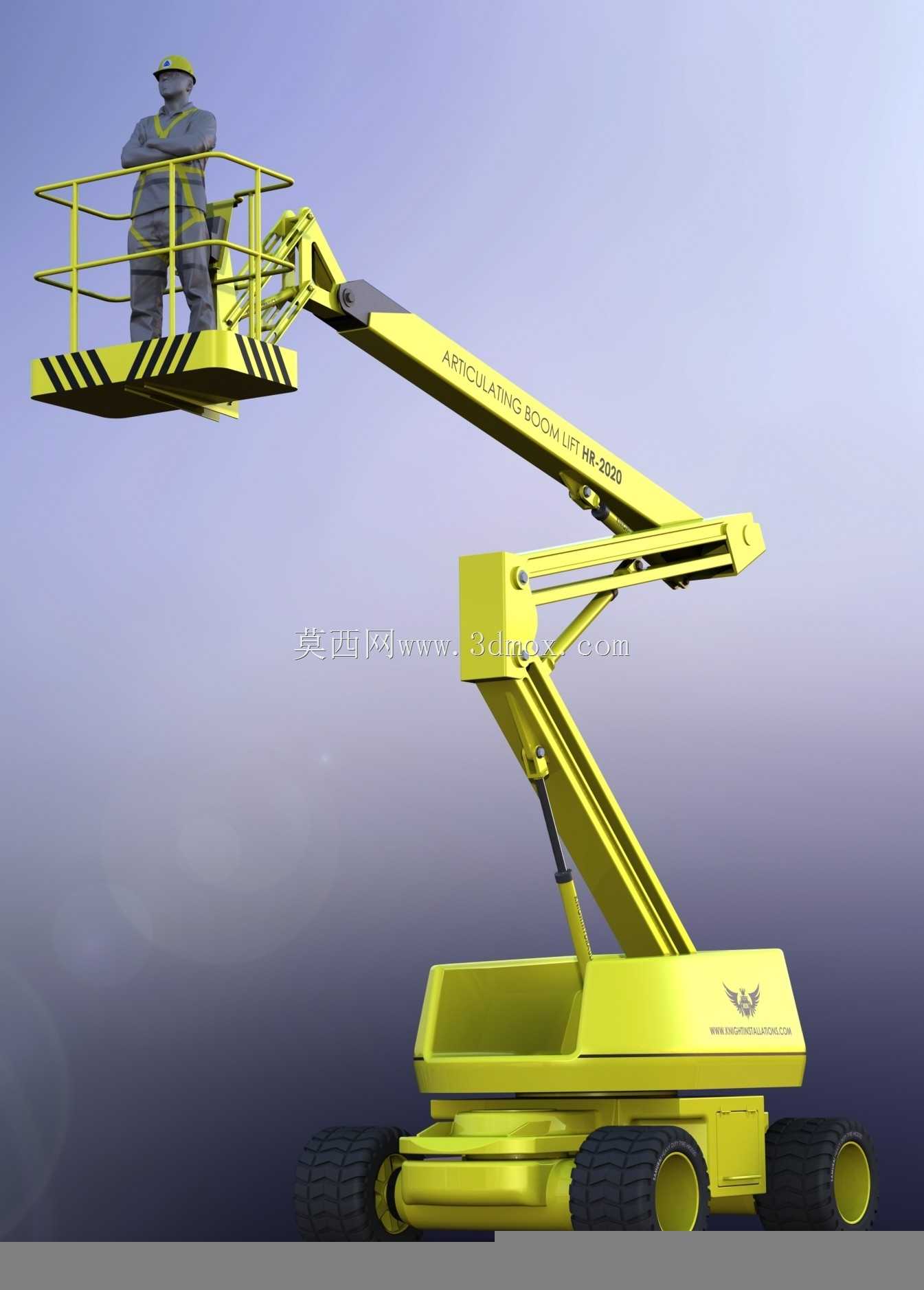

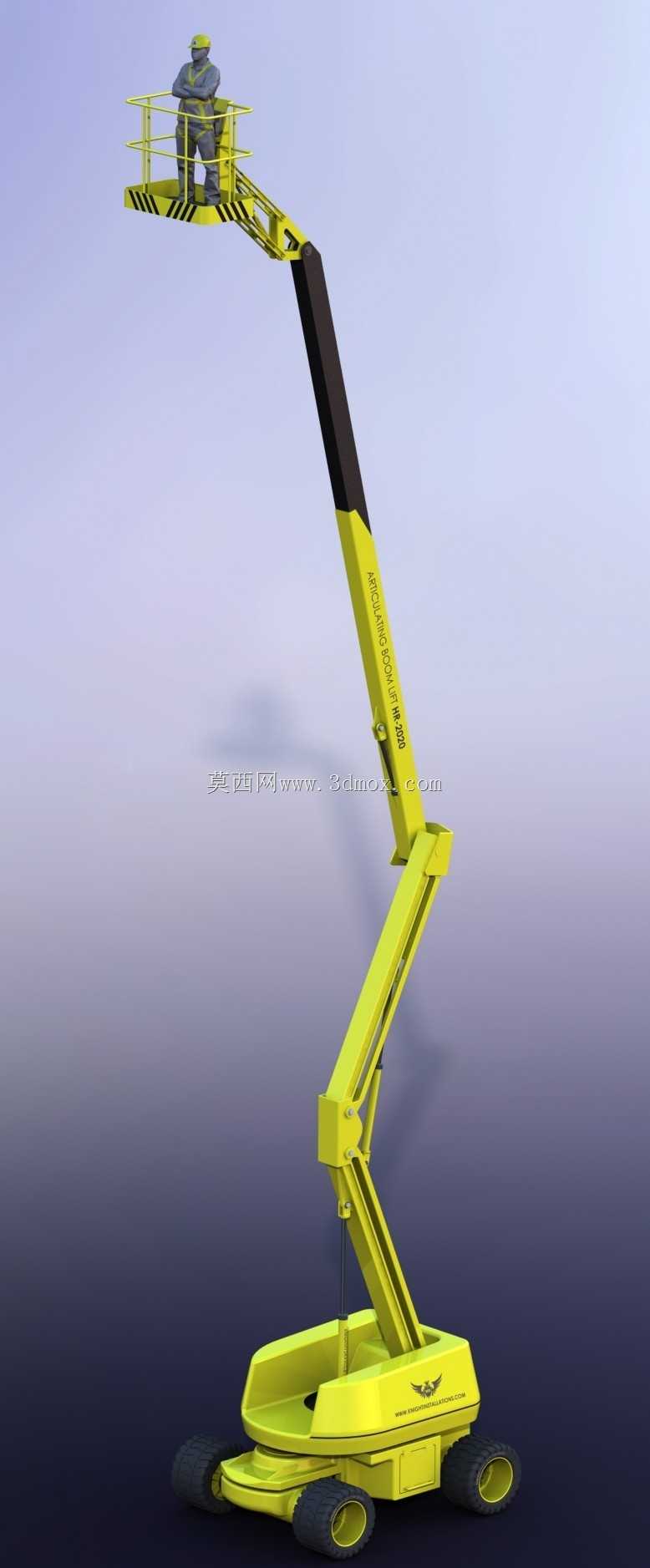

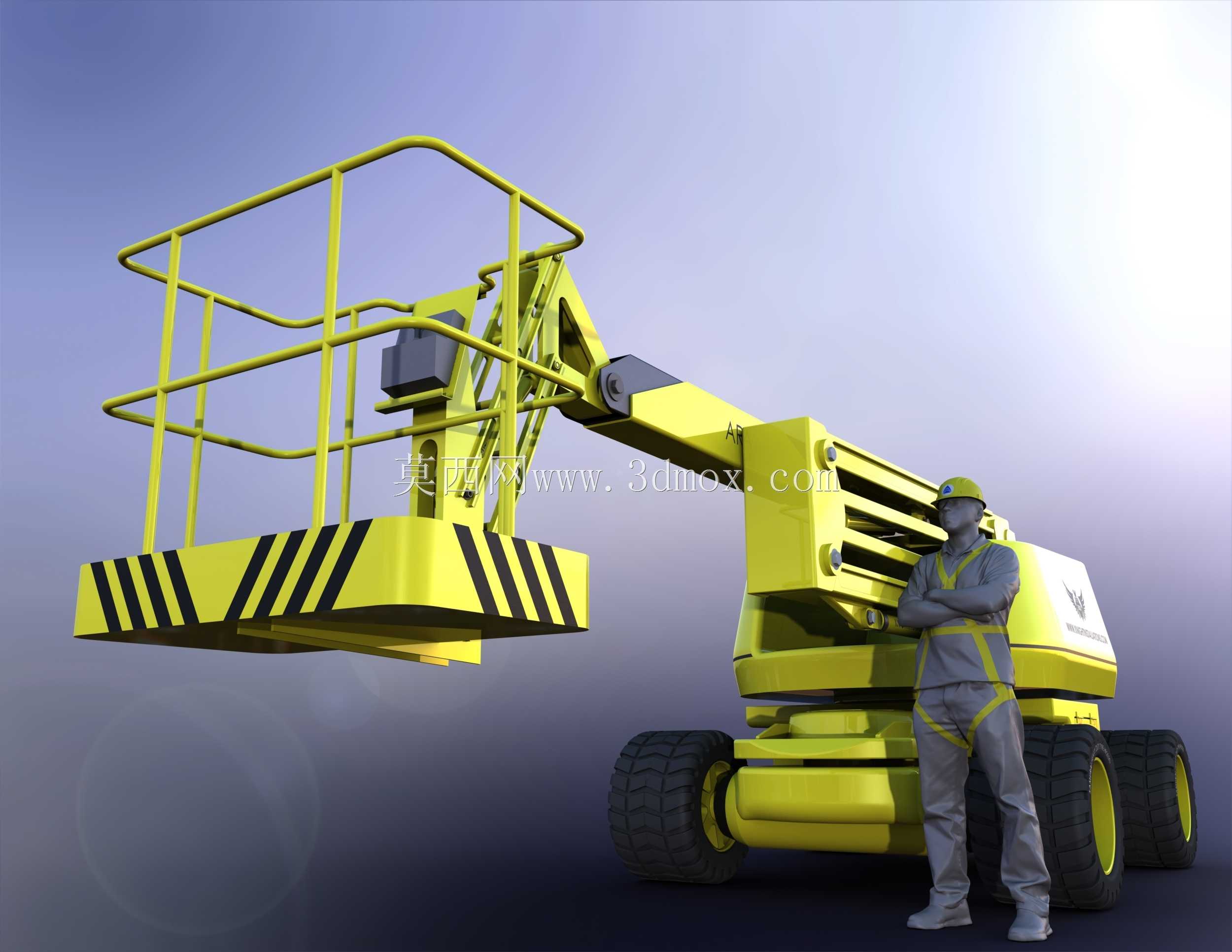

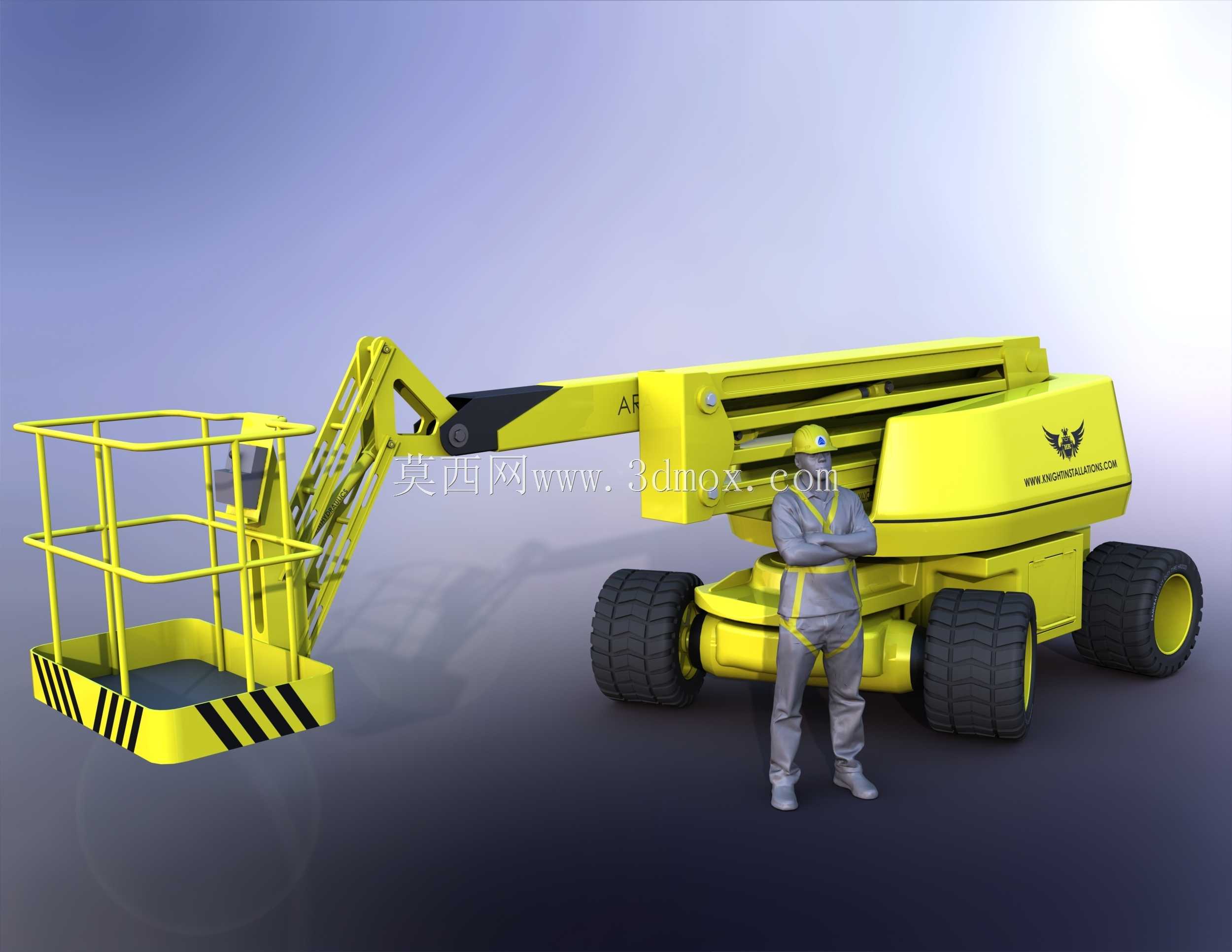

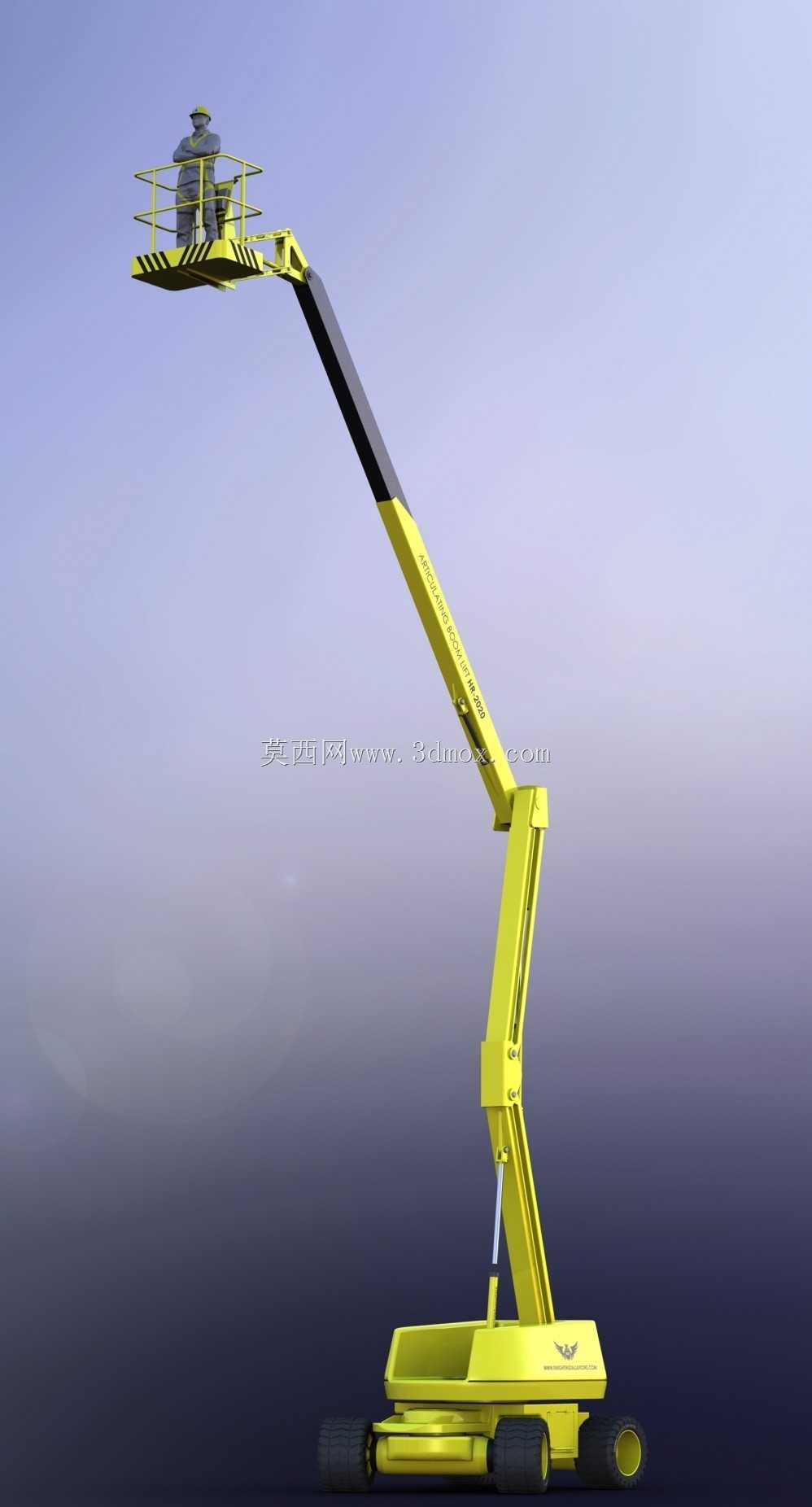

曲臂式高空作业采摘作业平台

丘陵果园的采摘作业长期受地形限制，常规直臂升降设备转场困难、臂架伸展时易刮碰果枝，传统人工攀爬采摘不仅效率低下，还存在高处坠落的安全隐患。这款铰接臂结构的作业平台，在臂架铰接点位的公差配合上做了针对性调整，每处铰接轴的配合间隙控制在0.02mm以内，既保证臂架多段弯折时的转动顺滑度，又避免间隙过大导致作业平台晃动，承载作业人员时的端部位移控制在安全阈值内。臂架的截面采用渐变式箱型结构，靠近底座的臂段壁厚增加2mm，向工作斗延伸的臂段逐步减薄，在不超过额定载重的前提下，把臂架整体自重压低了12%，转场时底盘承载压力更小，适配丘陵地区非硬化路面的移动需求。工作斗边缘的警示条采用内嵌式安装结构，没有突出的安装棱角，臂架伸展穿过果树枝条间隙时，不会勾挂扯断果枝，也避免外置警示件被剐蹭脱落。液压管路的走线全部藏在臂架内侧的预留线槽内，每段线槽的转角处做了圆弧过渡，臂架反复弯折抬升时，管路不会和臂架金属边缘产生摩擦，长期使用也不会出现管路磨损漏油的问题。底座的配重块采用偏置式布局，臂架向侧方最大角度伸展时，整机的重心始终落在底盘支撑范围内，不需要额外伸出支腿就能在平整的果园地块完成作业，减少支腿架设的时间消耗。工作斗的护栏高度按照人体站立防护的最优尺寸设计，护栏中间的横杆间距刚好卡住作业人员的腰部位置，探身采摘外侧果实时不会出现重心失稳的情况。臂架表面的涂装采用哑光耐磨涂层，户外强光下作业不会产生反光晃眼的问题，枝条剐蹭后也不容易留下明显划痕，日常维护不需要频繁补漆。铰接点位的润滑注油嘴全部设置在臂架外侧易操作的位置，日常保养时不需要拆开臂架护板就能完成注油，降低运维的时间成本。
