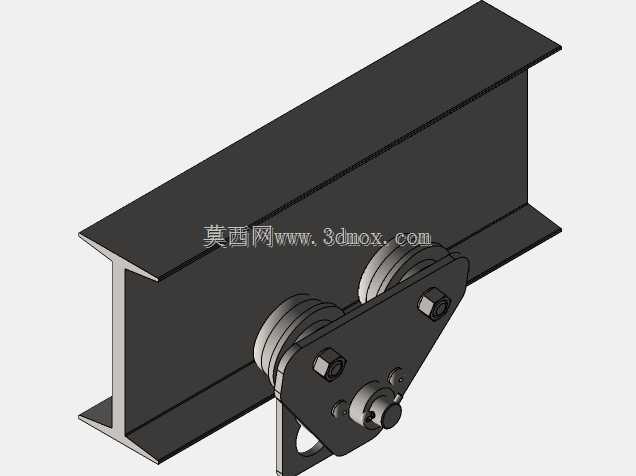

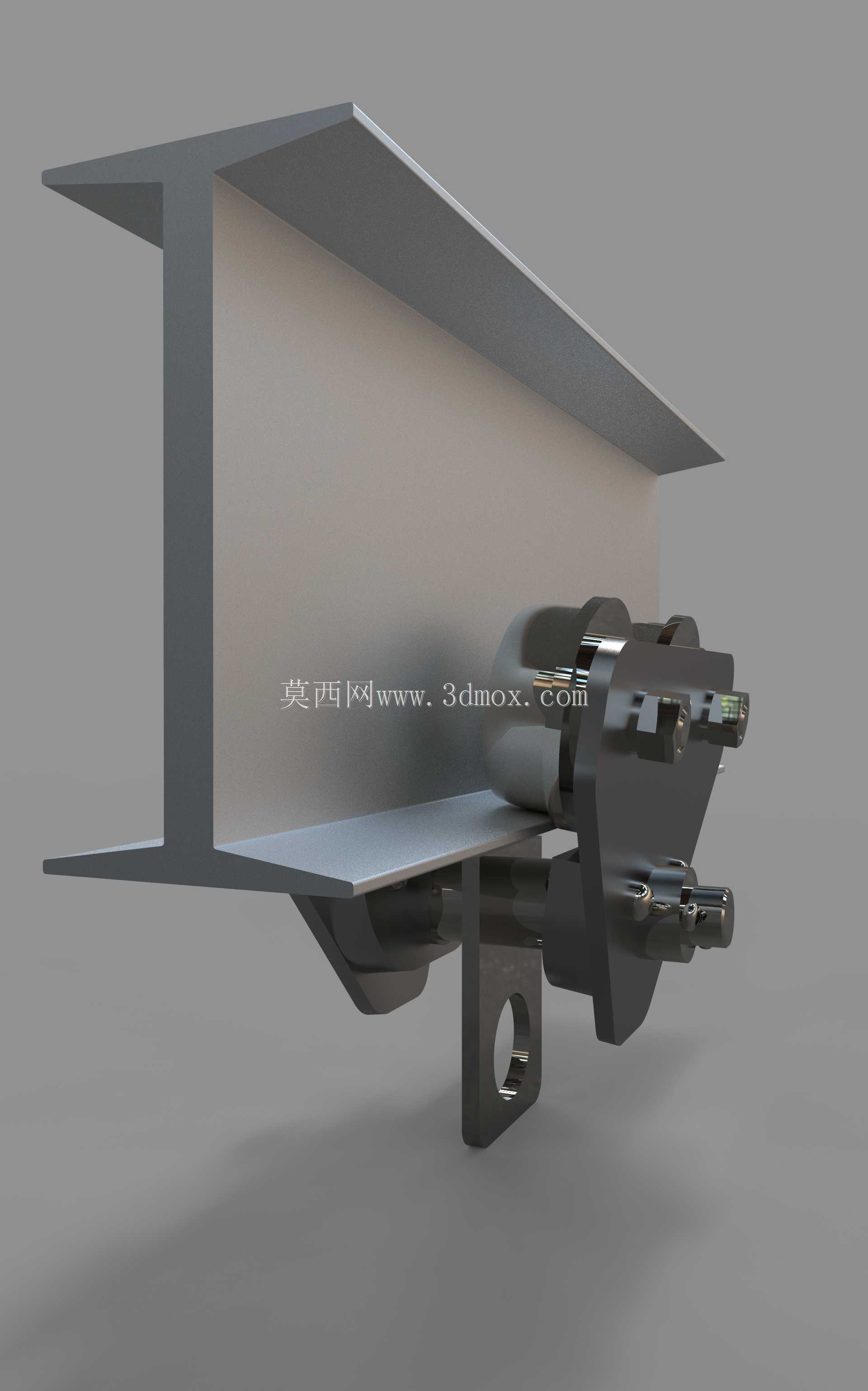

工字钢轨道配套起重运行小车结构

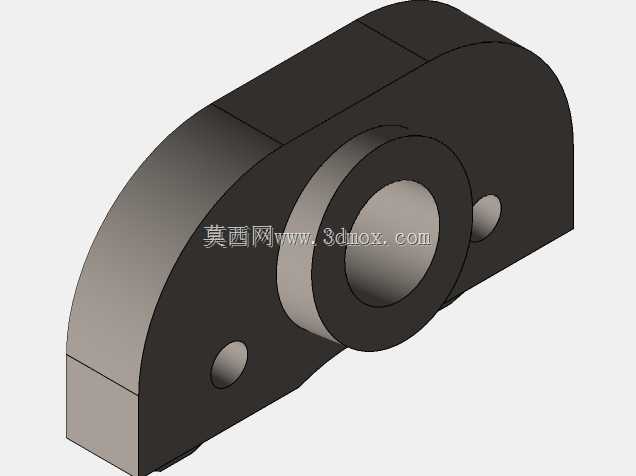

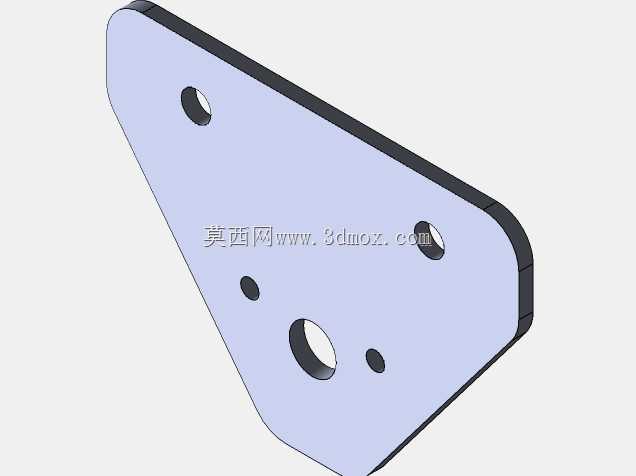

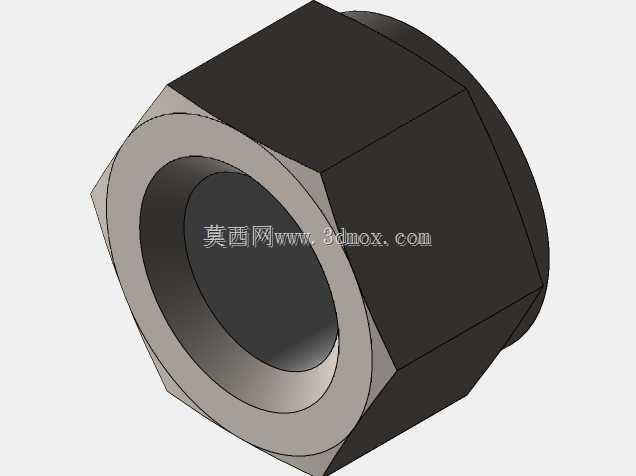

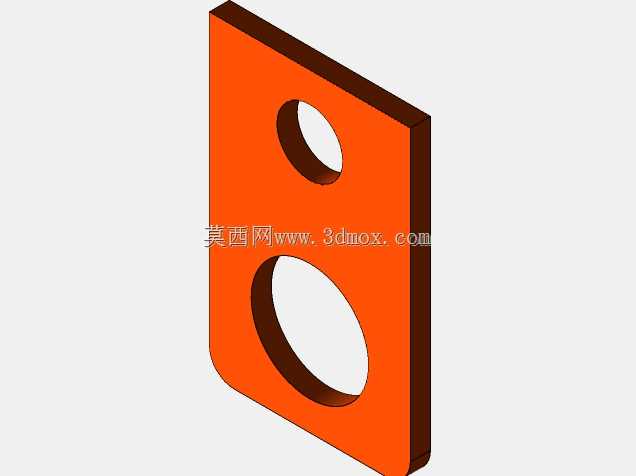

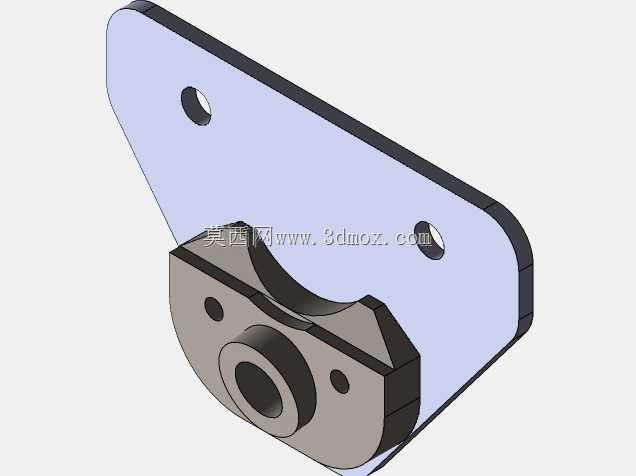

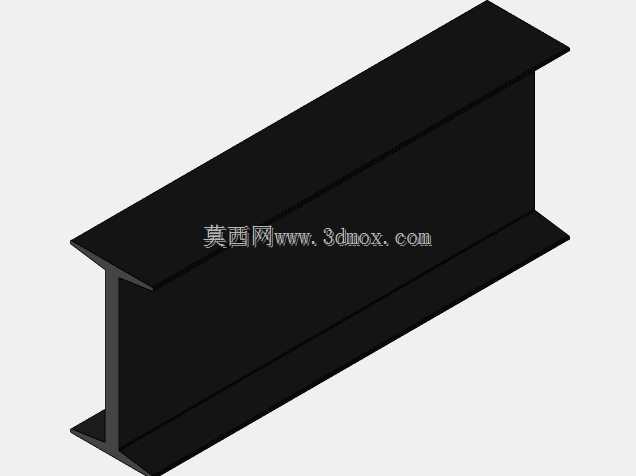

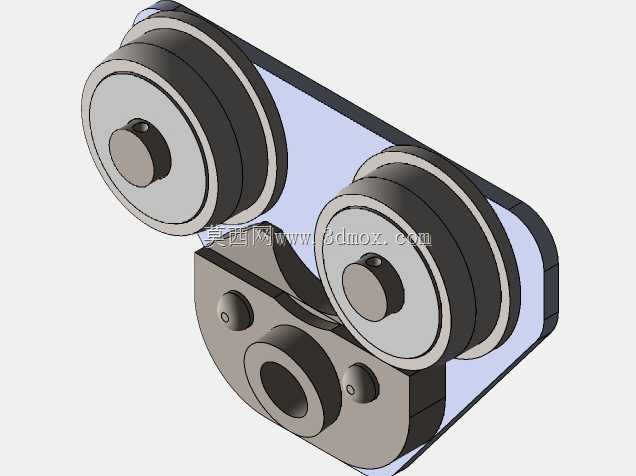

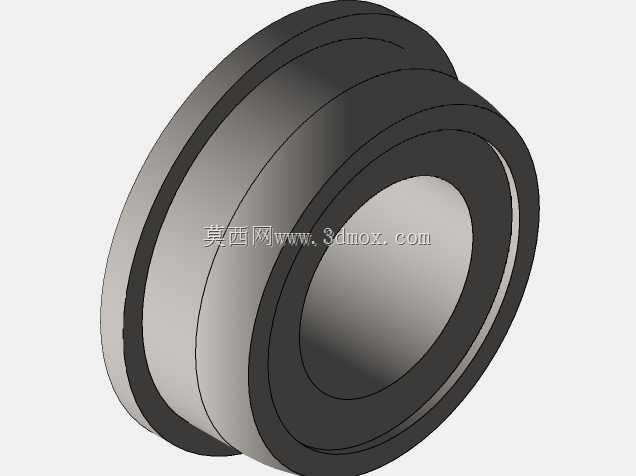

车间内同吨位起重小车常出现轮缘偏磨、卡轨的问题，根源多在行走轮组与工字钢轨道的配合公差把控不到位，这款小车的结构设计恰好针对这类现场痛点做了针对性调整。轮座与主承载板的连接面没有采用常见的整面焊接结构，而是预留了0.2mm的研配余量，现场安装时可根据轨道实际安装的直线度偏差，微调轮组的内倾角度，避免轮缘与工字钢翼缘硬接触造成的异常磨损。挂接吊具的下吊耳做了加厚圆角过渡，没有直接在承载板上切割开孔，而是单独采用锻件加工后与主承载板塞焊连接，能分散起吊瞬间的冲击载荷，避免开孔处应力集中引发的板材开裂问题。行走轮的轮缘做了15度的斜角过渡，不是直角直边结构，经过轨道接缝处时不会出现卡滞跳变，哪怕轨道安装时存在1mm以内的接缝错位，轮组也能顺滑通过，不会产生刚性撞击。主承载板与轮组支架的连接螺栓孔做了长圆孔设计，横向调节范围可达3mm，适配不同厂家生产的工字钢翼缘宽度公差，不用在现场二次扩孔修改结构。轮组内部的轴承位预留了润滑脂存储腔，日常维护时不用拆解轮组就能通过侧边的注油嘴补充润滑，适配车间多粉尘的工况，减少轴承缺油抱死的故障概率。侧边的限位挡块没有直接焊接在主承载板上，而是采用螺栓连接的可拆卸结构，磨损后可单独更换，不用整体切割更换主结构件，降低后期维护成本。整套结构没有多余的装饰性设计，所有的型面变化都服务于受力传递与装配适配，哪怕是板材的折弯边角都做了钝角处理，避免安装维护时划伤操作人员。
