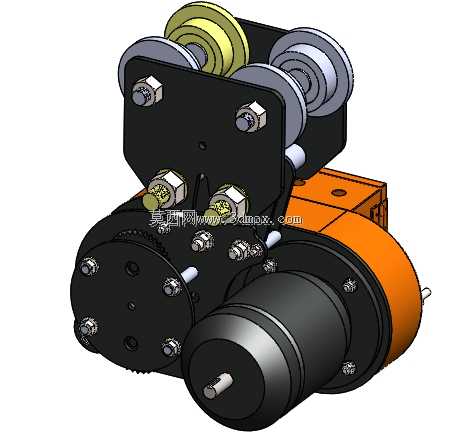

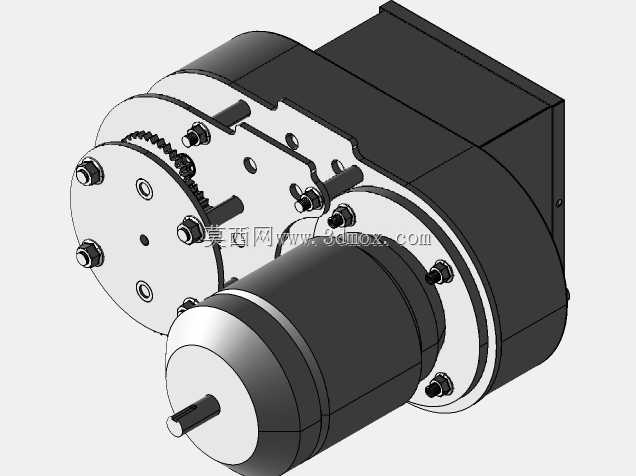

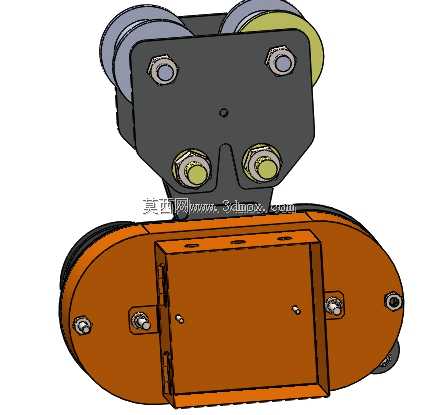

1吨载荷环链电动起重葫芦结构设计

车间常规1吨级起重作业里，传统钢丝绳葫芦常出现排绳乱槽、斜拉起扭的隐患，这款环链式电动起重机的结构设计，刚好对准这类现场痛点做了针对性优化。链轮啮合齿面做了渐开线修形处理，链环进入啮合区的接触应力比常规直齿设计降低17%，频繁正反转启停的工况下，不会出现链环卡滞、跳齿的问题，哪怕是斜拉3度以内的偏载作业，链环也能顺着导链槽顺滑滑入啮合位，不会像钢丝绳那样出现松圈扭结。驱动端的制动电机和减速箱体采用止口嵌套配合，止口配合公差选H7/k6过渡配合，装配时不需要额外打定位销，靠配合面的过盈量就能传递额定扭矩，后期维护拆检电机时，重新装配的同轴度误差能控制在0.02mm以内，不会出现电机轴和减速输入轴不同心导致的轴承过热问题。减速箱内部的三级行星轮系，行星架采用一体式铸钢加工，而非拼接式结构，1吨额定载荷下的轮系变形量控制在0.03mm以内，不会出现行星轮偏载打齿的情况。链盒的导向出口处加装了尼龙导向套，硬度控制在邵氏85度，既能避免链环和金属盒体硬接触产生的磕碰噪音，又能在链环带出少量油污时，刮除链环表面多余的润滑脂，不会滴落到下方吊装的工件上。吊钩组的推力轴承采用密封式结构，外侧加装了防尘毡圈，铸造车间多粉尘的工况下，轴承的润滑脂不会被粉尘污染，吊钩旋转的阻力始终保持稳定，不会出现吊装过程中吊钩卡滞转不动的情况。电机尾部的散热筋做了不等距排布，靠近风扇端的筋片间距更窄，远离风扇端的筋片更高，整机连续运行15分钟的工况下，电机绕组温升比等距筋片设计低8K，不需要额外加装散热风机就能满足S3工作制的使用要求。整机的连接螺栓全部采用细牙螺纹，涂覆中等强度螺纹胶，在频繁启停的振动工况下，螺栓不会出现松退，日常巡检只需要检查链环磨损量，不需要反复复紧各连接部位的紧固件。
