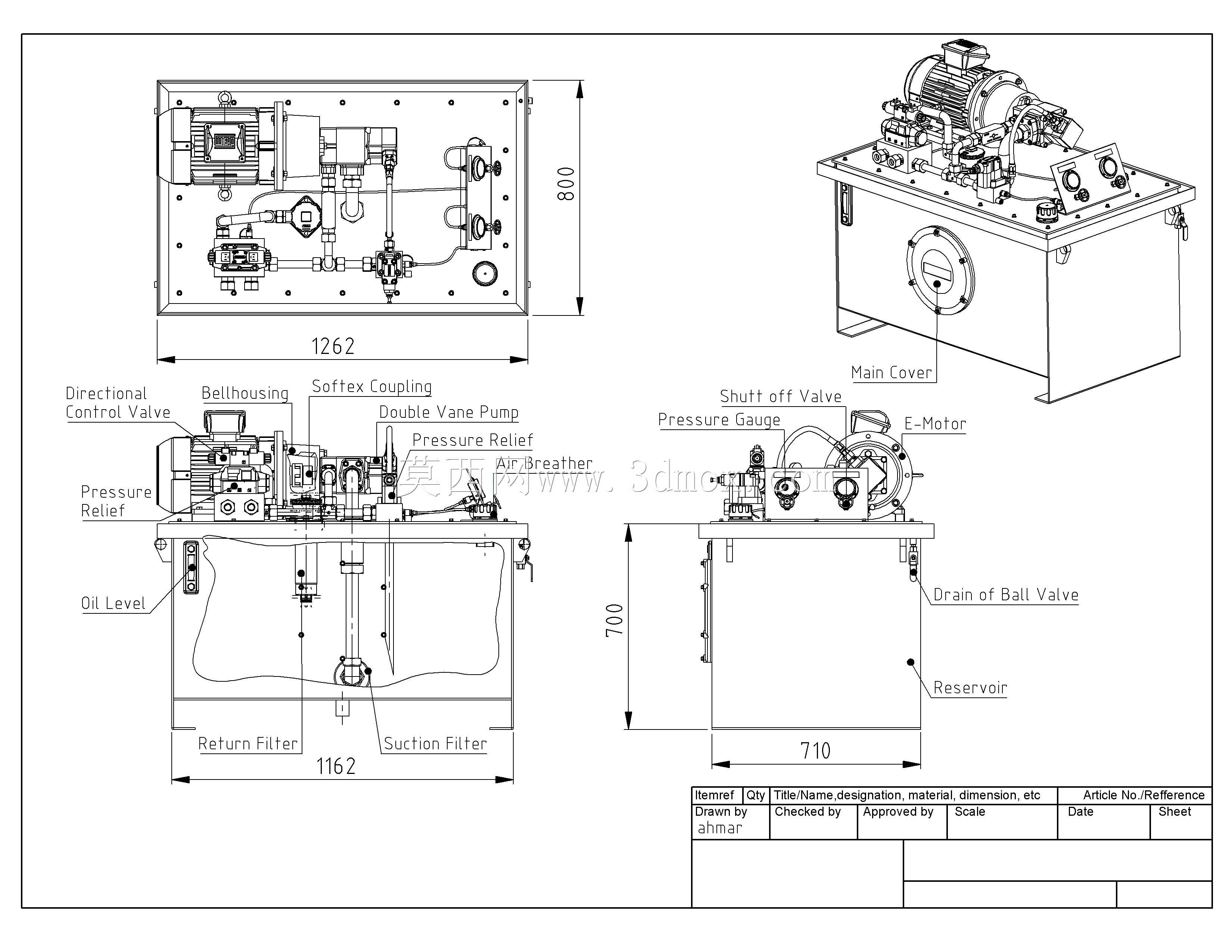

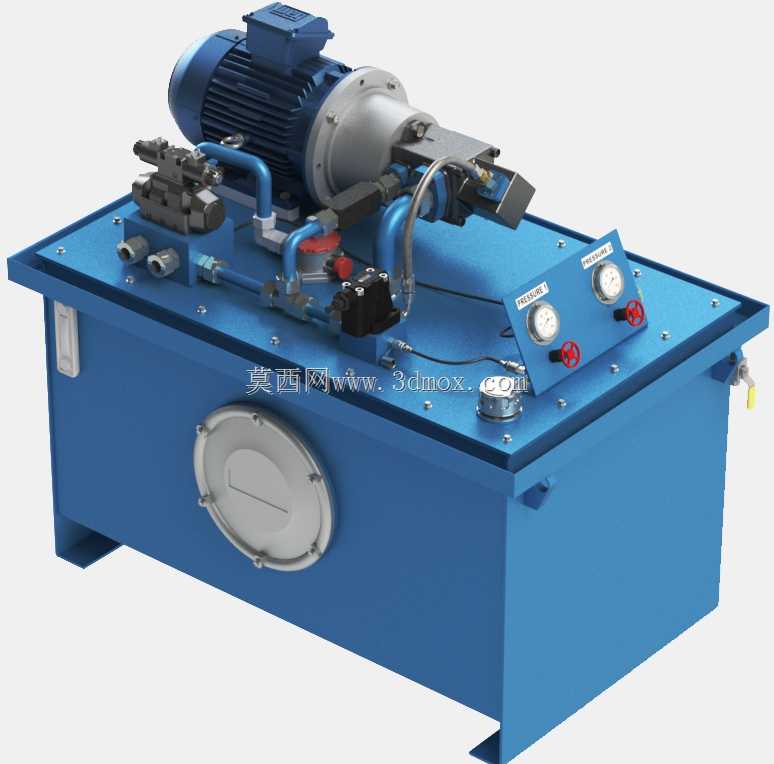

5.5KW双叶片泵HPU液压动力站

车间现场的液压动力站最容易出问题的位置，往往是泵组与油箱顶面的结合部位，加工时如果油箱顶板平面度公差超过0.1mm，电机与泵的同轴度偏差就会被放大，运行时的振动会顺着安装座传导到整个阀组，轻则压力表指针持续抖动，重则密封件提前磨损失效。这套5.5KW双叶片泵动力单元的安装座做了下沉式定位止口设计，止口内径与泵端法兰的配合公差选了H7/h6的小间隙配合，装配时不需要反复打表找正，只要把法兰卡进止口就能保证同轴度误差控制在0.05mm以内，现场装配效率能提升近四成。油箱侧面的清洗法兰做了外翻边压合结构，和传统的内焊法兰比，不会在油箱内壁留下焊渣死角，后期换油清理时能直接伸手摸到油箱底部的沉淀槽，不用再拿长柄刷子反复掏洗。阀组的安装面特意做了2mm的凸台设计，和顶板之间预留了均匀的密封胶压合间隙，不会出现螺栓拧紧后胶层被挤薄、局部渗油的问题。油管的走线路径避开了电机散热风道的正上方，不会因为长期被热风直吹加速橡胶管老化，每根硬管的弯折处都做了1.5倍管径的弯曲半径，避免油液流经时产生紊流噪音。面板上的压力表开关做了倾斜15度的安装角度，操作人员站在设备正面就能直接读值，不用弯腰凑到面板跟前。调压阀的手轮位置留足了70mm的操作空间，戴劳保手套也能轻松拧动，不会被旁边的油管挡住动作。油箱支脚的高度设为120mm，刚好能让液压叉车的叉臂伸进去，后期设备移位时不需要额外垫枕木，底部的放油口正对支脚之间的空隙，接废油桶时不会被支脚挡住。接线盒的进线口做了朝下的弯管接头，车间冲洗地面时溅起的水不会顺着电缆流进接线端子里，避免出现短路隐患。这套结构设计没有追求花哨的功能，全是针对现场加工、装配、运维环节的常见痛点做的优化，每个细节的取舍都贴合车间实际使用场景，没有多余的冗余设计。
