手动液压滑轮式物料搬运升降车

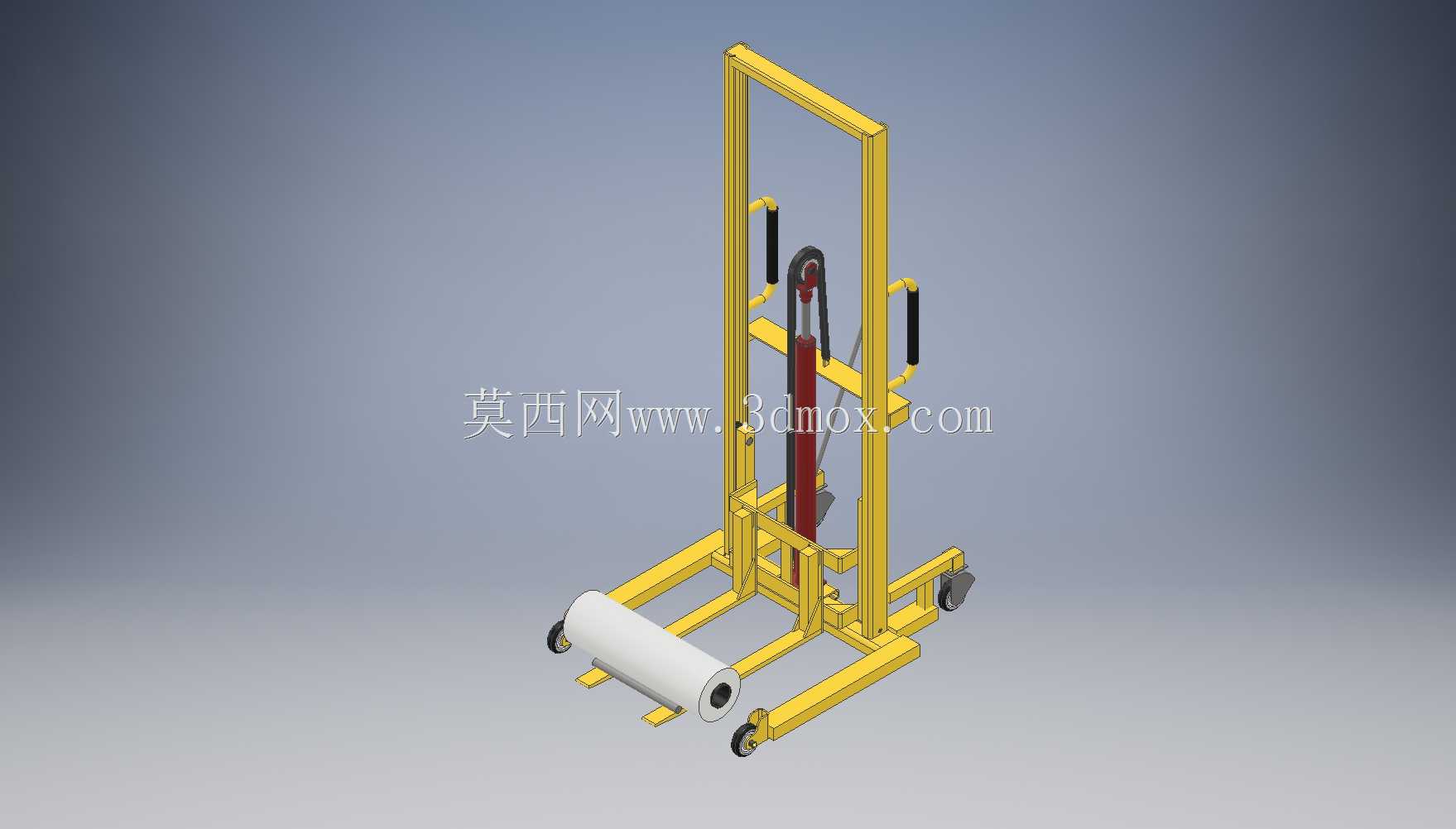

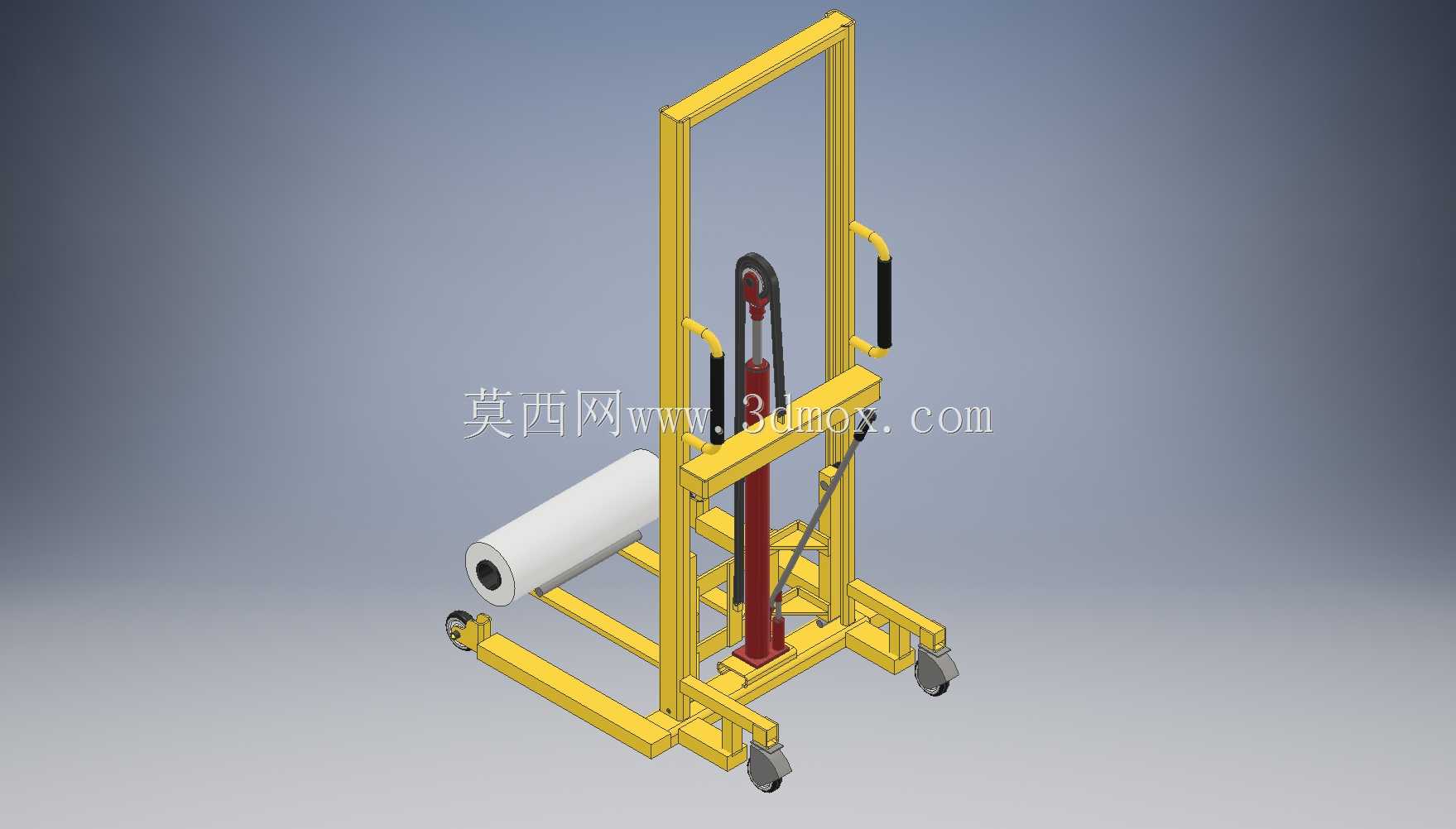

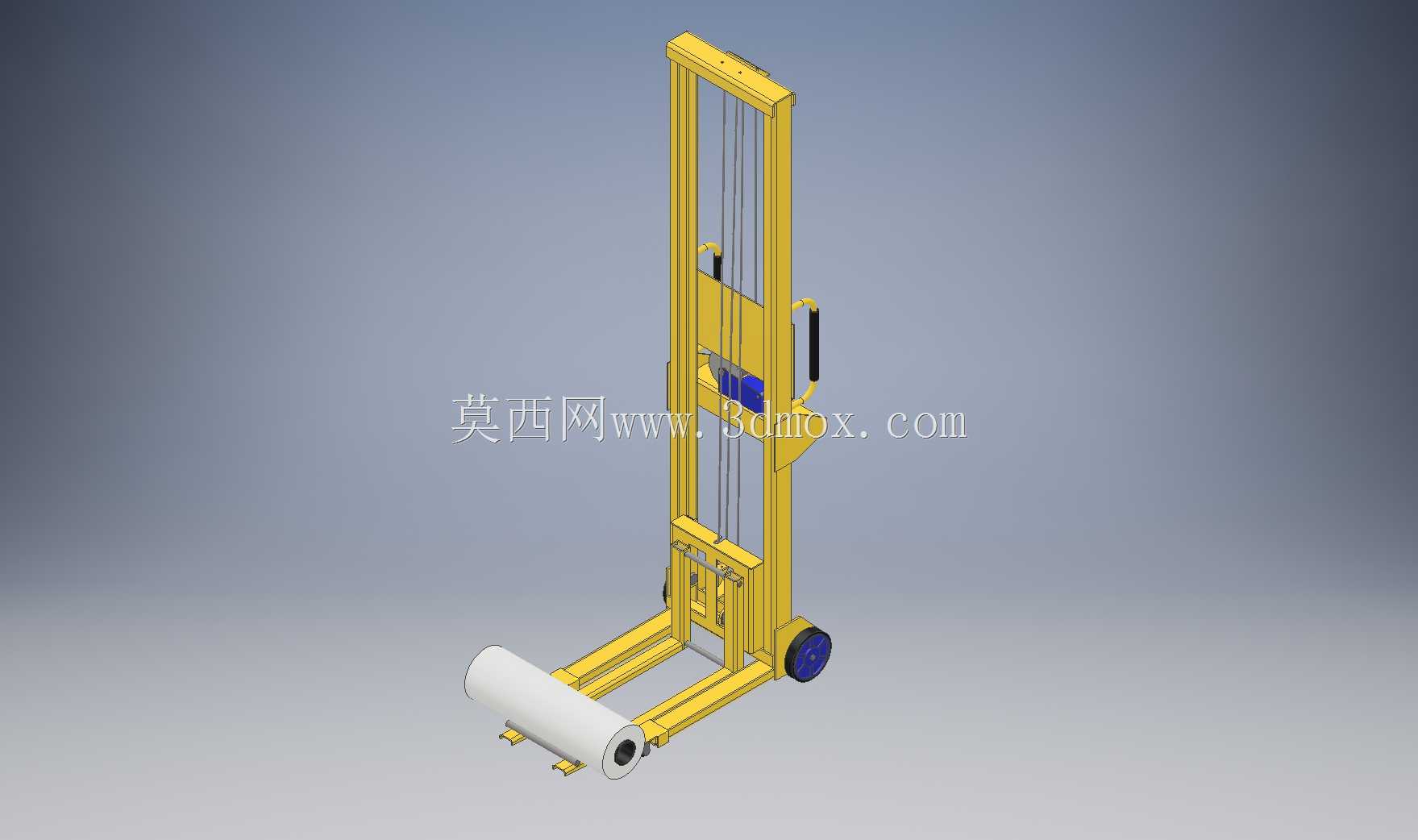

车间内卷状物料的短距离转运与对位上料，一直是轻载工位的高频痛点，常规手动堆高车叉臂间距固定，适配卷料时容易出现承托不稳、重心偏移的问题，这款手动液压滑轮升降结构的设计，完全围绕卷料承托的专属需求做了结构适配。单根横向托辊直接贯穿卷料内芯，承托点完全贴合卷料重心轴线，转运过程中不会出现物料窜动滑落的隐患，省去了额外绑扎固定的工序。门架采用开口式矩形钢管焊接成型，没有多余的封闭腔体，焊接作业时焊枪可以直接伸到接缝内侧，焊缝成型质量更容易把控，后续做抛丸除锈和喷塑处理时，也不会出现积液残留导致的涂层鼓包问题。底部的脚轮安装座直接与门架底梁焊接为一体，没有额外的转接固定板，减少了装配时的累计公差，四个脚轮里两个定向轮布置在托辊侧，两个万向带刹轮布置在操作侧，推行时方向更容易把控，停靠作业时踩下刹车就能完全锁止位置，不会因为液压顶升的反作用力出现车体偏移。液压油缸的安装座预留了0.2mm的轴向窜动间隙，避免顶升过程中门架轻微形变带来的卡滞问题，油缸旁的滑轮组配合手动操作杆，能把顶升操作力降低三成以上，女工也能轻松完成150kg级卷料的顶升作业。操作侧的两个扶手高度设置在人体站立时的腰腹位置，握持时手臂自然下垂无需抬肩，长时间推移作业也不会出现肌肉酸胀的问题。整个结构没有复杂的曲面零件，所有型材都是常规标准规格，下料切割后直接焊接即可，不需要开定制模具，小批量加工的成本控制十分友好，装配时仅需依次完成脚轮固定、油缸安装、滑轮组穿绳、托辊装配四个步骤，没有复杂的对位调校环节，普通机修班组就能完成整机组装。顶升过程中滑轮组的钢丝绳始终处于垂直受力状态，不会出现偏磨问题，日常维护仅需定期给油缸活塞杆和滑轮轴加注润滑脂即可，没有易损的精密部件，在多粉尘的机加工车间也能长期稳定运行。
