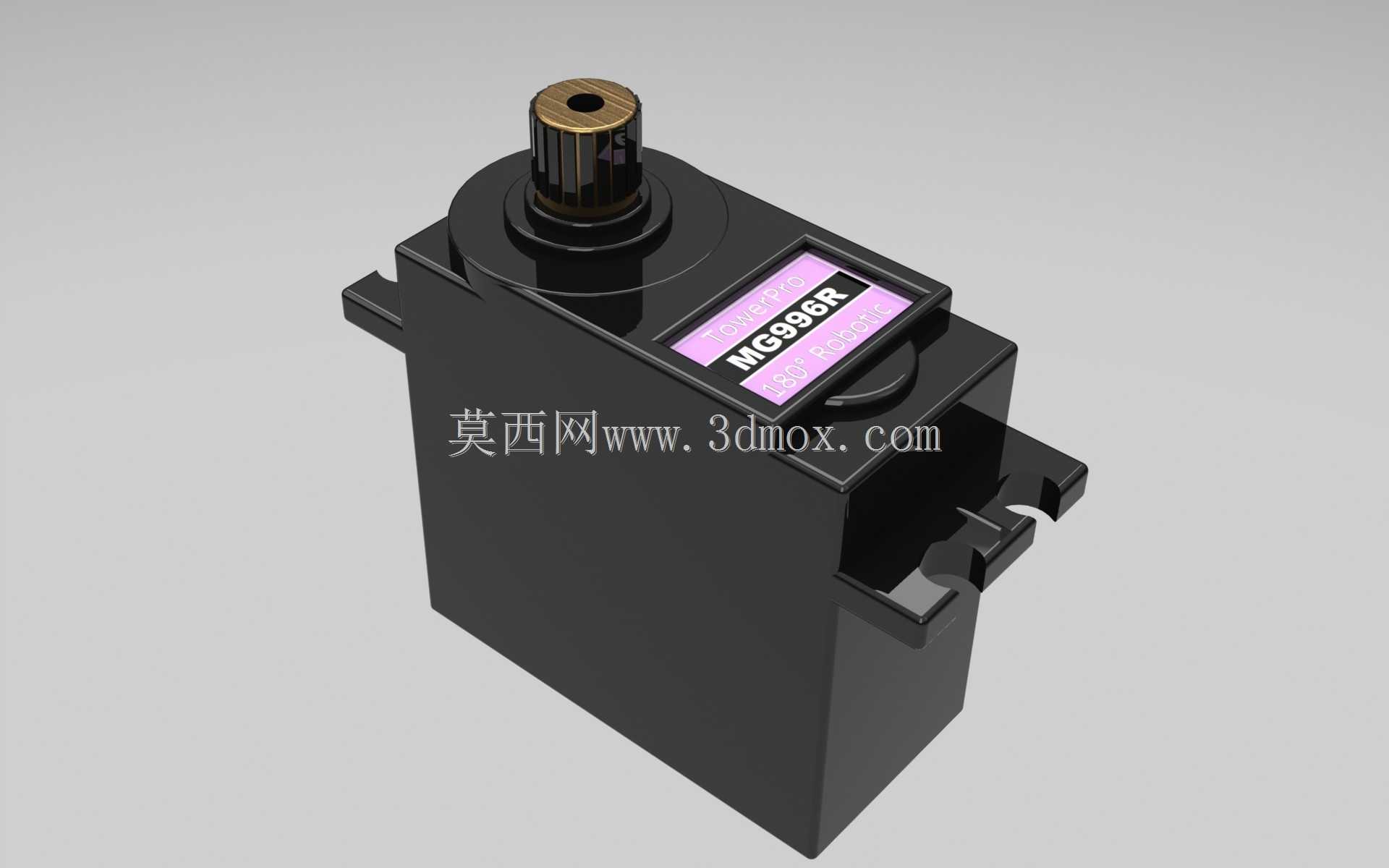

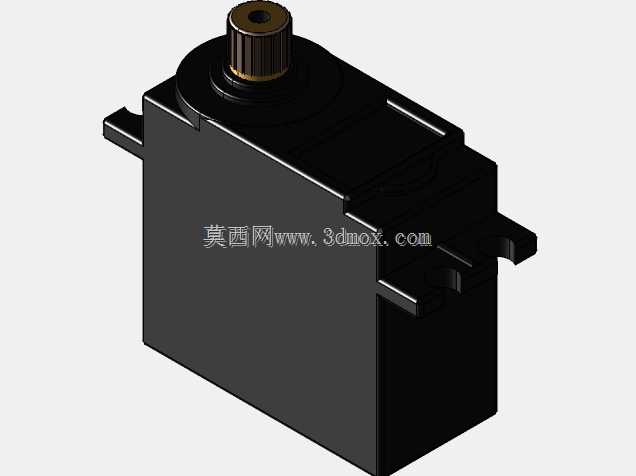

MG996R金属齿轮舵机结构设计方案

常规大扭矩舵机在高频往复摆动工况下，输出轴与上盖的配合间隙极易因塑料壳体蠕变持续扩大，粉尘渗入后会加速齿轮组磨损，这款MG996R舵机的结构设计恰好针对这类现场痛点做了针对性调整。输出轴根部的环形凸台直接嵌入上盖的沉槽内，配合面预留0.02mm的过盈量，既抵消了塑料壳体长期受力产生的形变余量，又能阻挡外界碎屑进入齿轮腔，不用额外加装密封圈就能达到IP40级的防护效果，适配户外航模、小型机械臂的复杂使用场景。上下壳体的卡扣结构没有采用常见的直插式设计，卡扣根部做了15度的斜向导向面，装配时不需要额外施加垂直压力就能顺着导向面滑入卡槽，卡扣配合面的0.1mm间隙刚好抵消注塑件的收缩公差，不会出现卡扣过紧掰断壳体、或是过松松脱的问题，量产时的装配良率能提升近12%。侧面的安装耳位特意做了加厚处理，安装孔周围加了一圈0.8mm高的凸筋，锁付螺丝时凸筋先接触安装面，不会因为锁付压力过大导致壳体局部凹陷，就算反复拆装十次以上，安装孔位也不会出现开裂形变。标签槽的深度刚好和常规不干胶标签的厚度匹配，贴标后标签表面和壳体外表面齐平，不会因为突出被剐蹭脱落，槽边的微小倒角能避免贴标时产生气泡，标识的耐久性更强。内部齿轮组的定位柱和壳体的配合长度比常规舵机长1.2mm，就算输出轴承受10kg以上的径向负载，定位柱也不会出现偏摆，金属齿轮的啮合间隙能稳定保持在0.03mm以内，传动噪音比同规格舵机低3分贝左右，往复摆动的回中误差能控制在0.5度以内。输出轴顶端的一字槽边缘做了R0.3的圆角处理，安装舵盘时不会因为尖锐边缘刮伤舵盘的塑料内孔，长期更换舵盘也不会出现配合间隙变大的问题，适配各类标准金属、塑料舵盘的安装需求。
