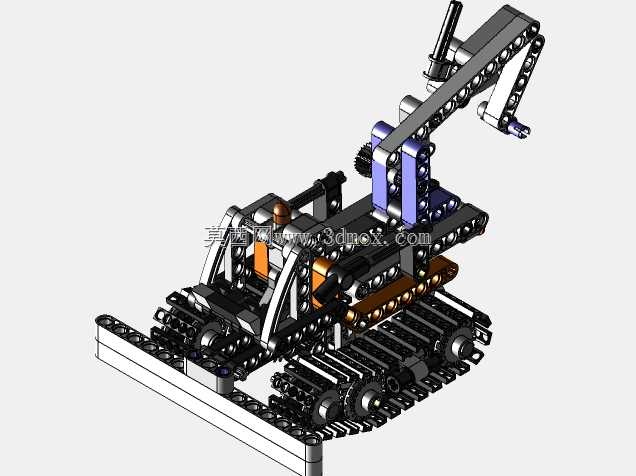

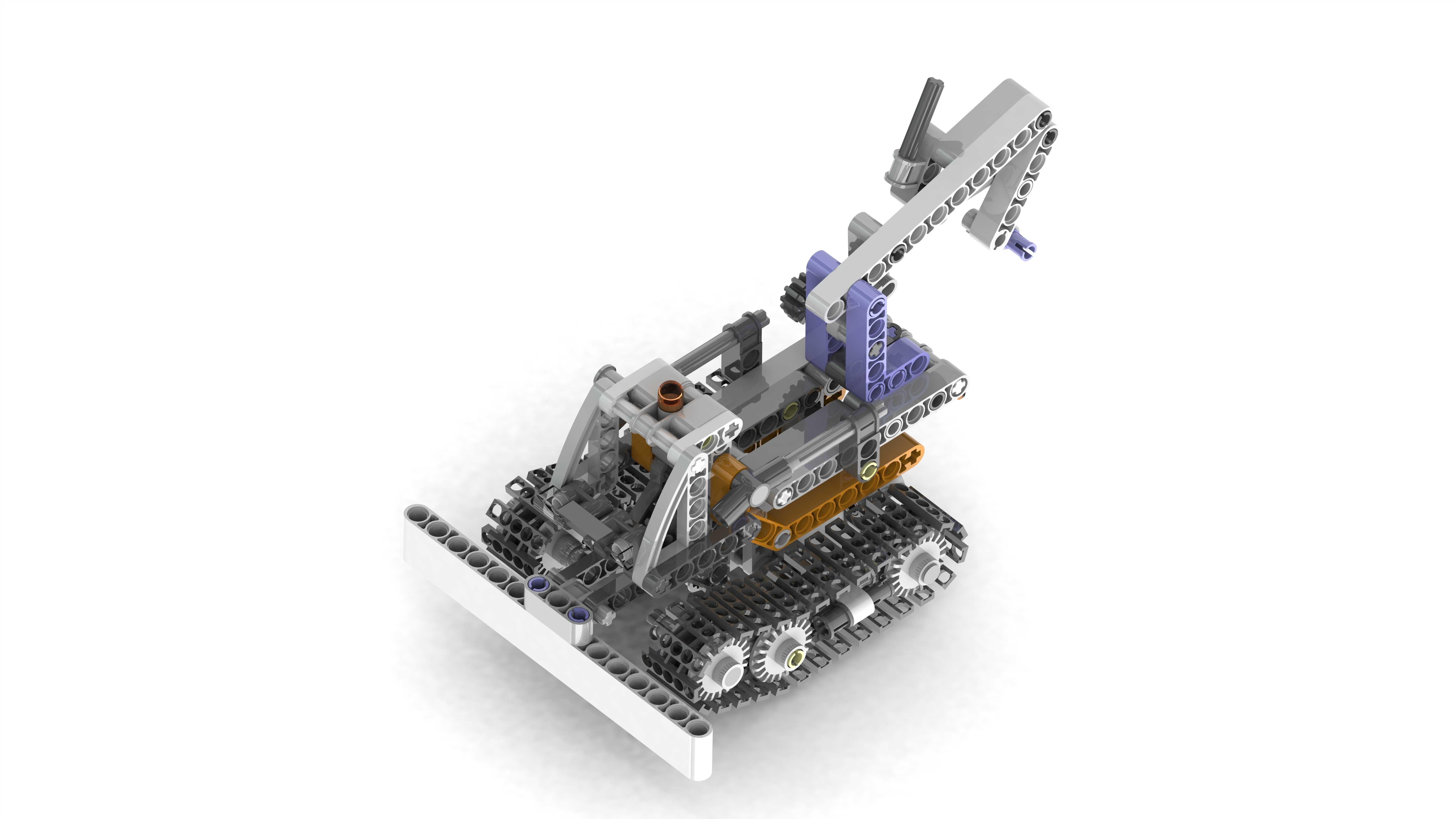

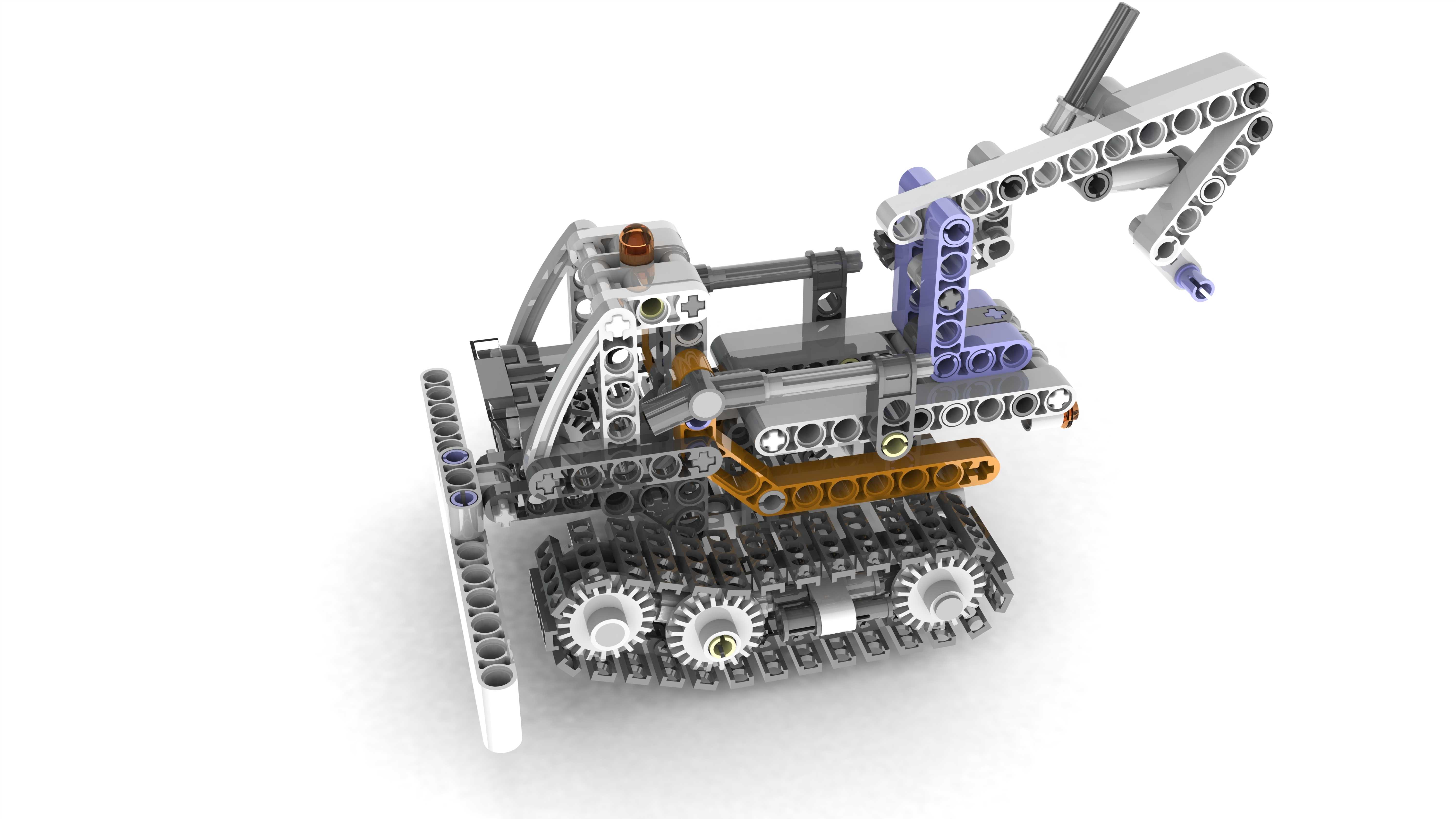

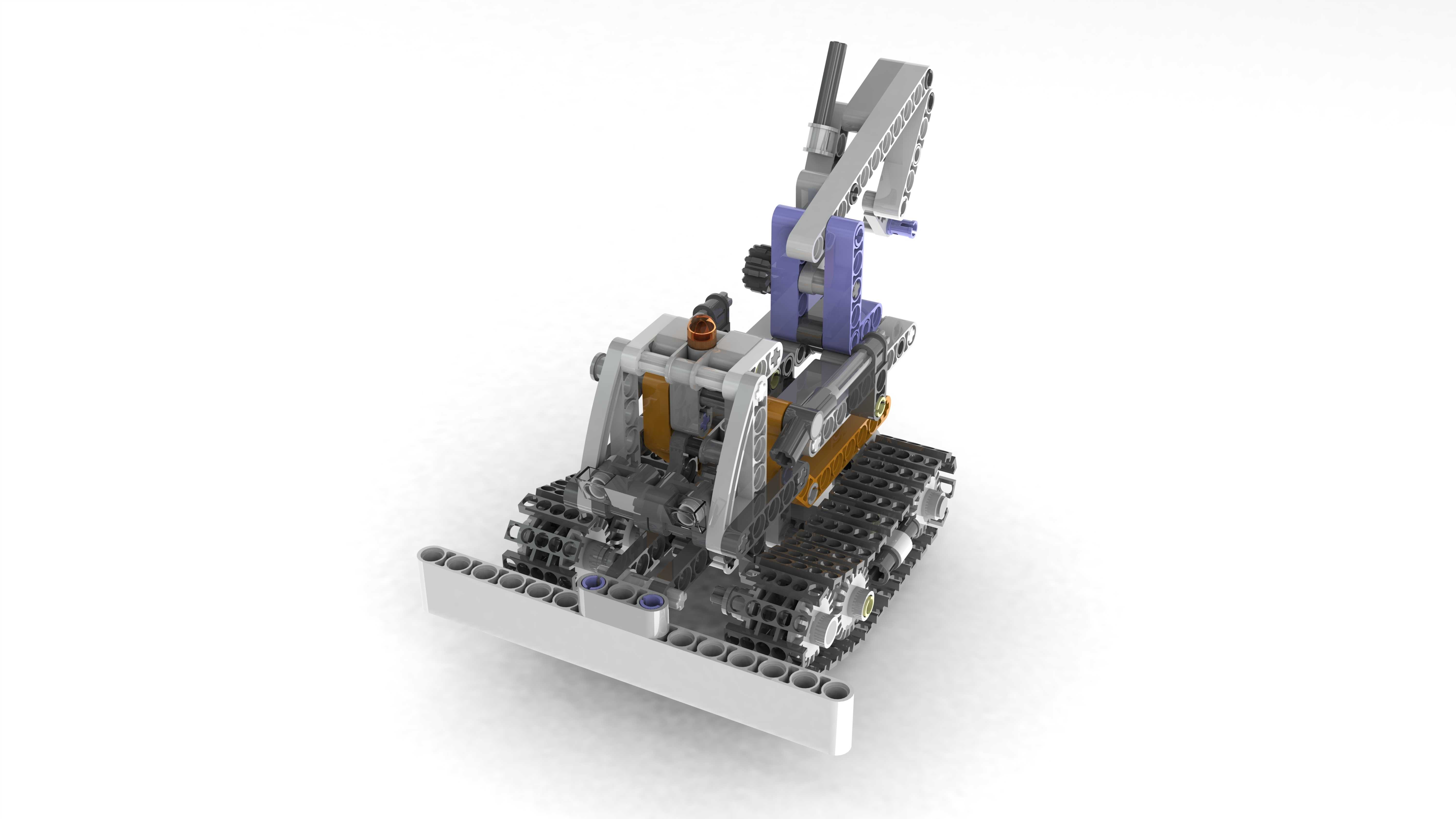

乐高科技组紧凑型履带装载牵引装置

履带类小型作业装置的装配公差控制一直是积木类机械结构实训里的核心难点，稍不注意就会出现履带脱轨、臂架卡滞、牵引负载时结构散架的问题，这套紧凑型履带装载牵引结构刚好把这些常见隐患都做了针对性的结构适配。履带段的负重轮排布没有照搬常规等距布局，靠近驱动齿的三个轮座特意做了0.8mm的轴向偏移补偿，刚好抵消积木销钉插接后的累计公差，就算履带张紧度调到作业所需的紧绷状态，转向时也不会出现齿牙跳齿的情况，甚至带载牵引时履带和驱动齿的啮合面能保持完整贴合，不会出现局部应力集中导致的销钉松脱。臂架部分的铰接点没有用常规的单销固定，而是在大臂和基座的连接位加了双孔交叉限位，紫色臂段的长孔槽不是装饰结构，刚好能容纳作业时臂架抬升的形变余量，就算末端挂载牵引负载抬升到最大角度，臂架和基座的连接位也不会出现销钉被剪切崩开的情况。底盘的配重布局也藏着细节，前端履带上方的棕色积木块不是随意拼接的装饰，刚好把整车重心压在前后负重轮的中心线上，带载牵引时不会出现抬头翘尾的情况，就算臂架伸到最远作业位置，整车的倾翻角度阈值也比常规同尺寸积木履带车高出近20度。很多人拼搭这类积木机械结构时容易忽略管线和活动件的干涉问题，这套结构里臂架的液压模拟杆走线特意避开了臂架抬升的活动路径，就算臂架反复做抬升、回转动作，也不会出现杆件和臂架孔位剐蹭卡滞的情况。履带板的拼接也做了适配优化，每片履带板的连接销都预留了微小的转动旷量，既能保证履带弯曲时的柔顺度，又不会因为旷量过大导致履带在颠簸工况下脱轨，就算模拟不平整路面的作业场景，整车行走的平顺度也能保持稳定。这类结构的实训价值远不止拼搭完成的成就感，每一处公差补偿、重心配平、干涉避让的设计，都对应着真实小型履带工程车辆的设计逻辑，能让接触机械结构的初学者直观理解装配公差、应力分布、重心控制这些抽象的工程概念，不用对着枯燥的理论课本死记硬背，动手拼搭调试的过程就能把这些知识点吃透。
