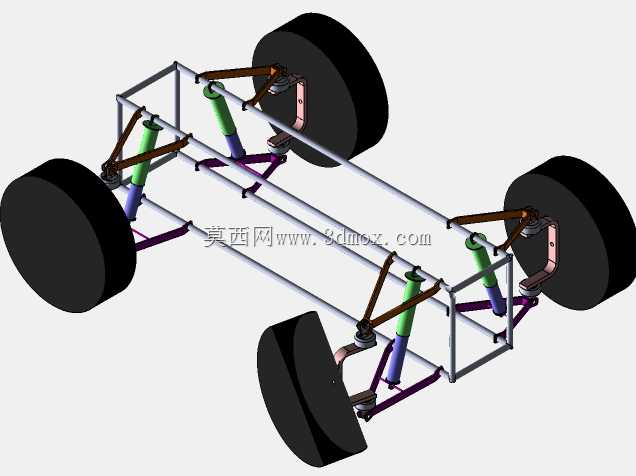

巴哈赛车底盘悬架结构设计方案

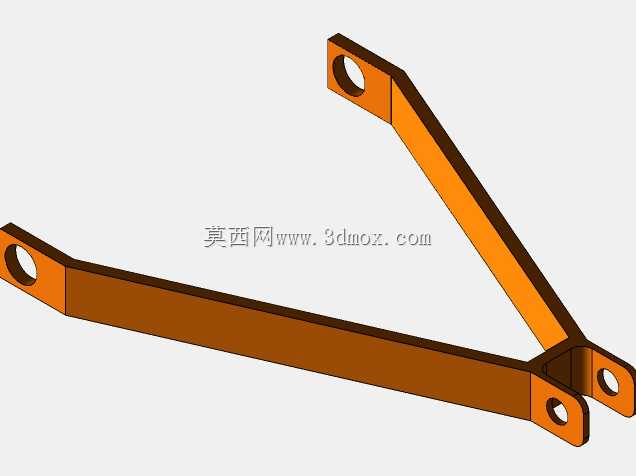

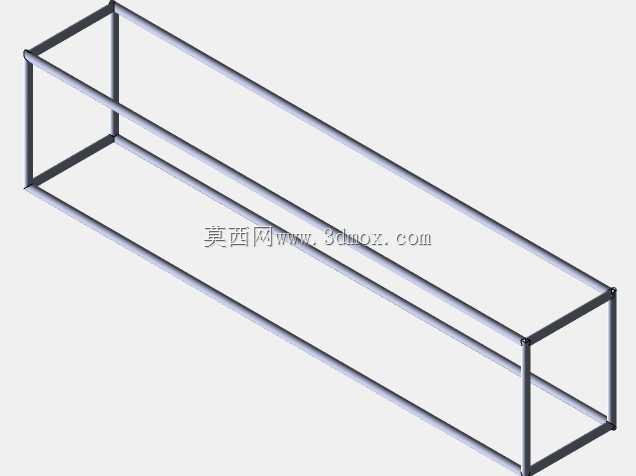

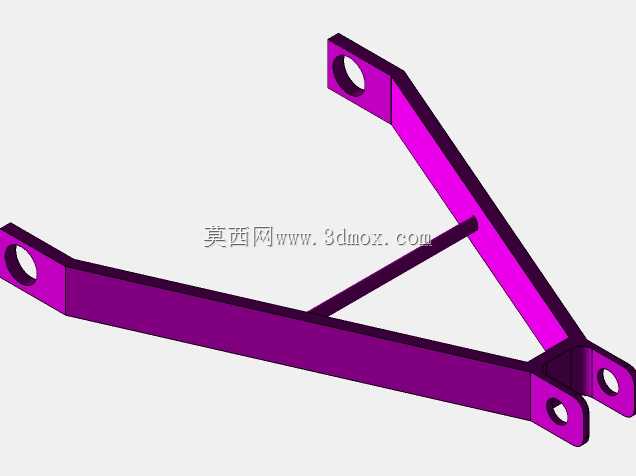

越野赛事里非铺装路面的连续冲击，最容易暴露悬架硬点错位的隐患，轮跳过程中摆臂与车架的干涉、转向拉杆的运动轨迹偏差，都会直接导致赛段里轮胎偏磨、转向卡滞甚至结构断裂。这套巴哈赛车底盘悬架的设计，完全围绕赛事工况下的结构可靠性做取舍，没有为了视觉效果做多余的造型修饰。上下控制臂的铰接点位置经过反复校核，轮跳上下行程达到220毫米时，主销后倾、外倾的参数变化量控制在1.2度以内，不会出现大冲击下轮胎接地面积骤减的问题。转向节的连接座做了局部加厚，和轮毂轴承配合的端面预留了0.02毫米的压紧余量，避免长距离颠簸后轴承松旷。横向稳定杆的连杆长度经过匹配，过弯时侧倾刚度的前后分配比设定为45:55，既保证前轮有足够的转向反馈，又不会让后轮过早失去抓地力。车架上的悬架安装支座没有采用一体化焊接的结构，而是做成了可微调的垫片式连接，就算加工时摆臂的孔位存在0.1毫米的偏差，也能通过不同厚度的垫片调整硬点位置，不用返工切割车架。减震器的安装倾角做了13度的倾斜设计，不是垂直布置，这样能把车轮受到的纵向冲击部分分解到横向，减少减震器活塞杆的径向受力，延长密封件的使用寿命。摆臂的管材选用了不等壁厚的圆形钢管，靠近车架铰接点的位置壁厚3毫米，靠近转向节的一端壁厚2毫米，在保证抗弯强度的前提下，把非簧载质量降低了1.8公斤，车轮贴地的响应速度明显提升。制动管路的走向沿着摆臂的内侧布置，用卡扣固定在摆臂的加强筋上，轮跳过程中管路的弯折半径始终大于50毫米，不会出现油管被拉扯变形、制动压力不足的问题。所有铰接点的衬套都选用了聚氨酯材质，相比橡胶衬套抗撕裂强度提升40%，又不会像金属关节那样把路面冲击直接传递到车架，兼顾了操控灵敏度和行驶缓冲性。这套结构经过多轮仿真验证，在3米高度自由跌落的冲击载荷下，所有部件的应力都低于材料屈服强度的70%，完全能满足巴哈赛事全赛段的使用需求。
