蝴蝶型口罩自动化生产线成套设备

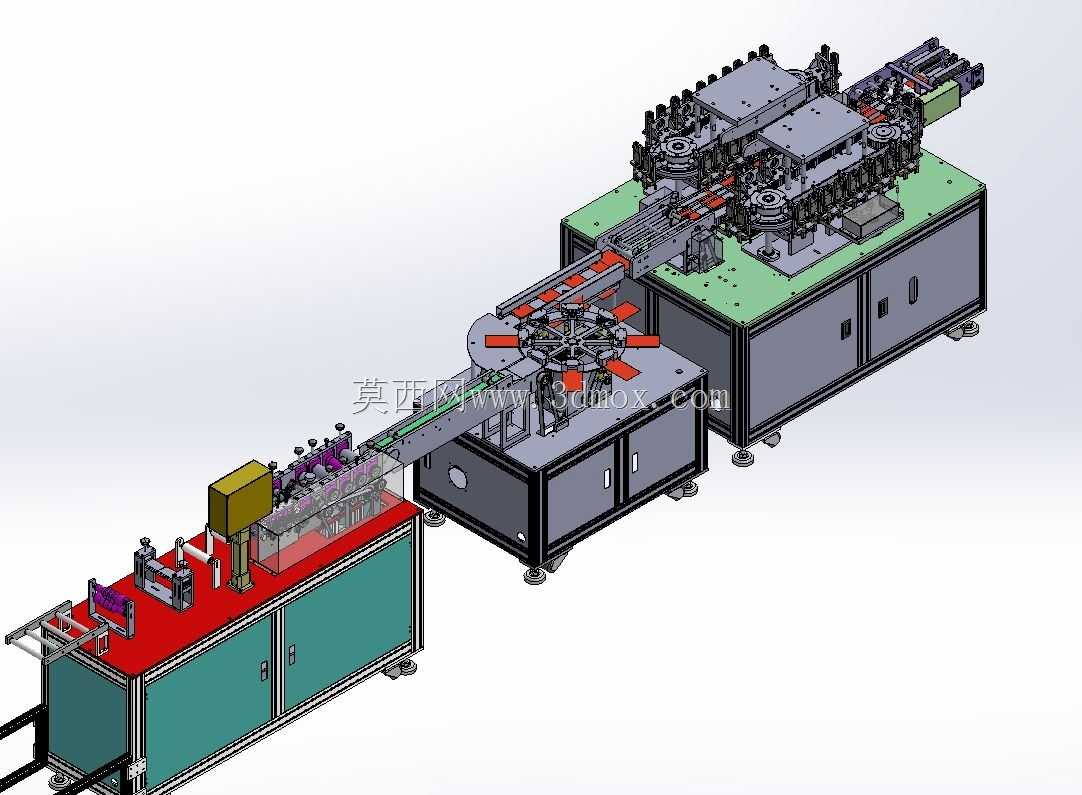

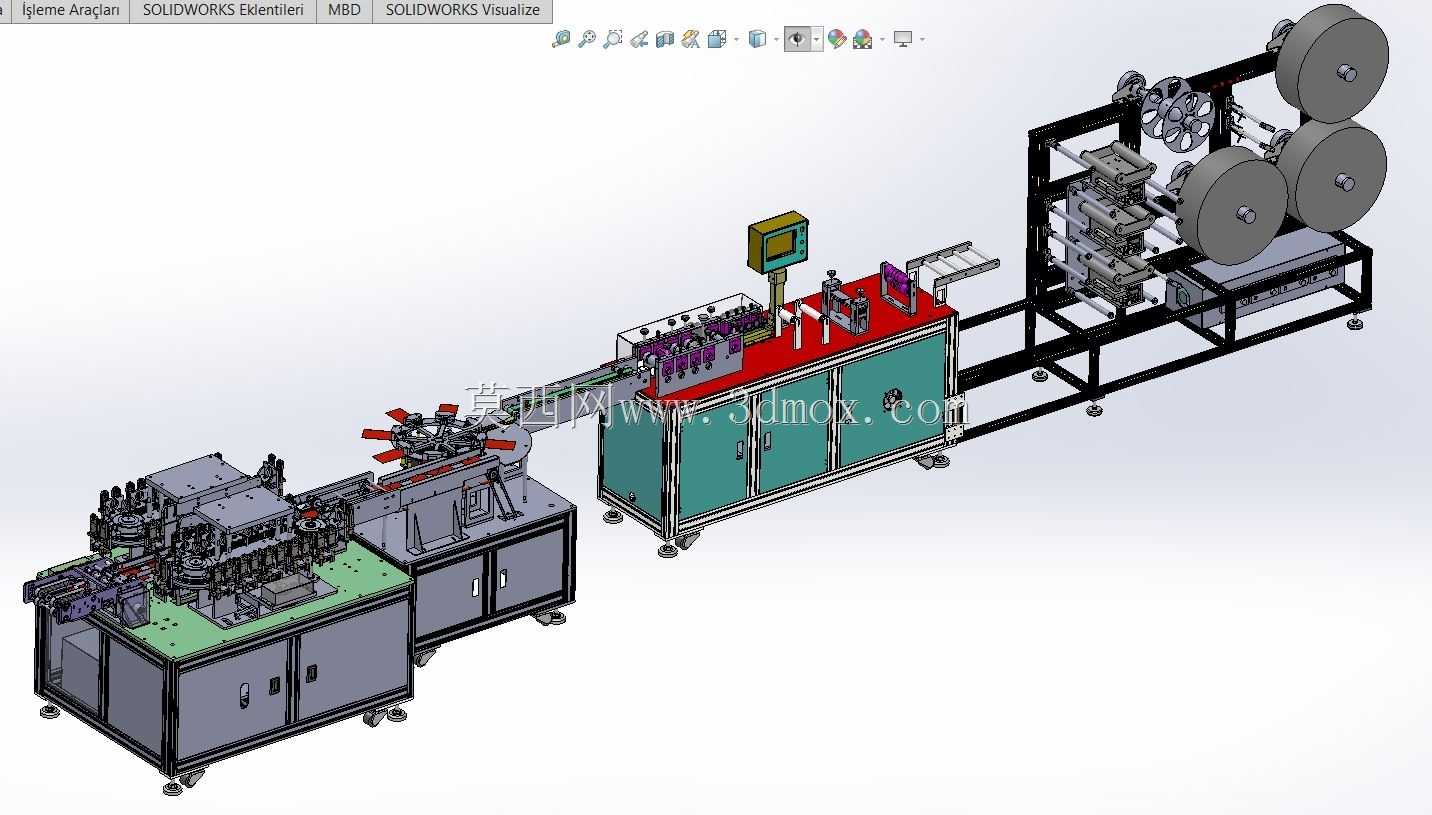

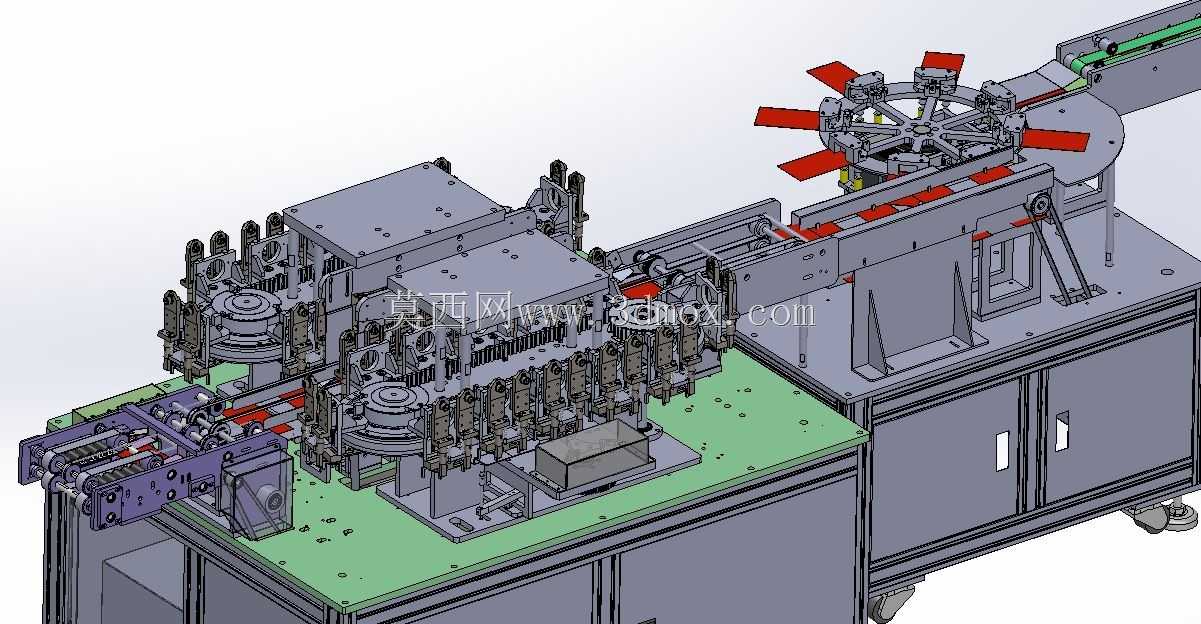

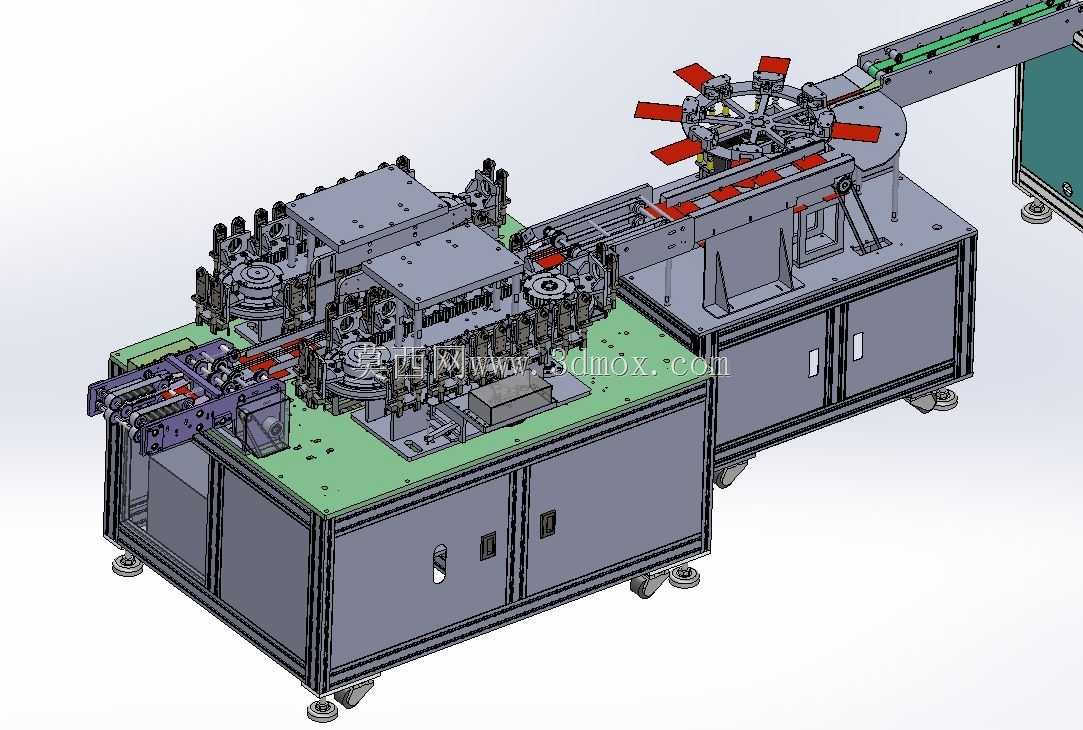

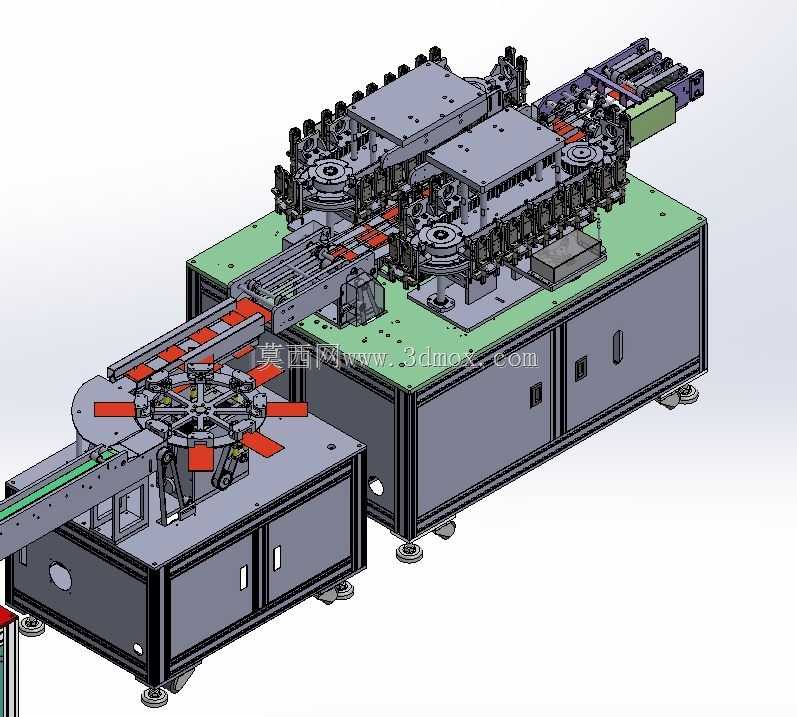

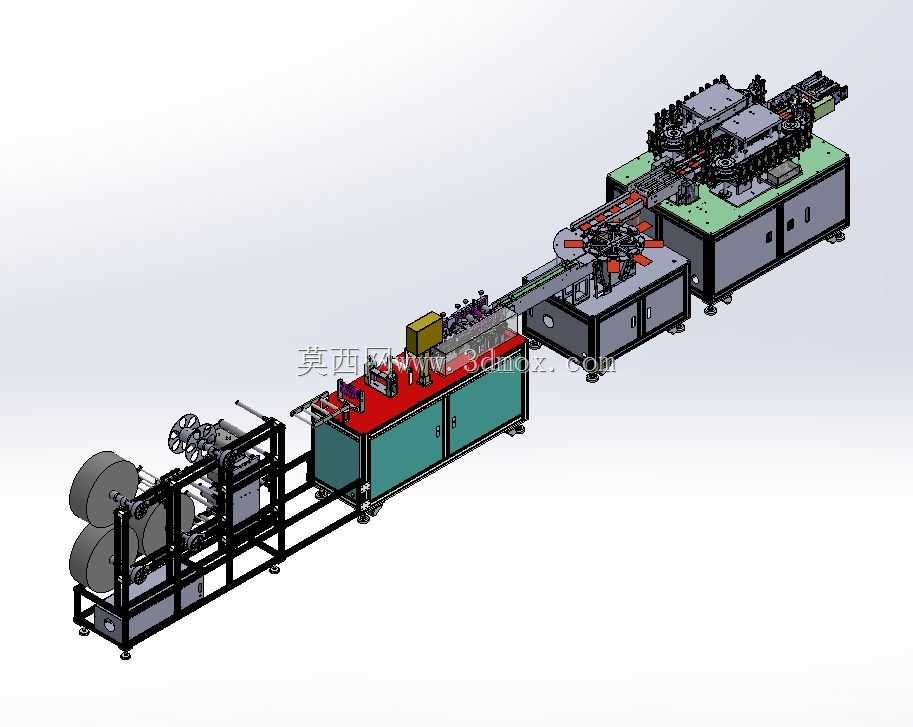

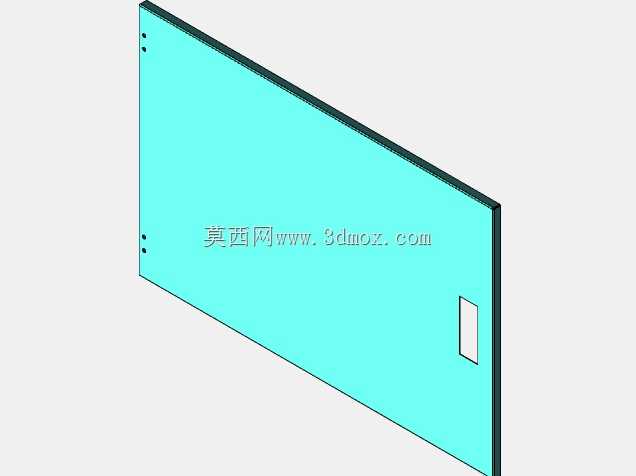

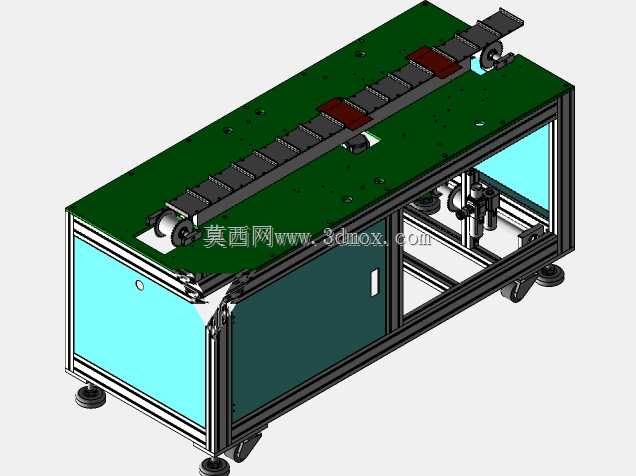

这套设备是面向民用防护用品生产场景打造的蝴蝶型口罩全流程自动化加工产线，主要应用于防护用品制造车间的规模化口罩生产环节，可完成从原料输入到成品输出的全工序自动化作业，替代传统多工位分散人工操作的生产模式，大幅降低生产过程中的人工接触污染风险，同时提升产品加工精度与生产效率，适配大批量标准化防护口罩的连续生产需求。整套产线采用多工位模块化串联布局，从左至右依次排布原料上料预处理单元、多工位转盘加工单元、双工位后处理成型单元，各单元之间通过同步输送机构完成物料的精准传递，全程无需人工干预物料转运。原料上料单元集成了卷材放卷、鼻梁条植入、面料预压合、边缘预封边功能，可将多层无纺布、熔喷布原料按照预设层级完成对齐叠合，同步完成鼻梁条的精准植入与初步定位，台面采用醒目的红色防滑设计，柜体采用青绿色密封柜门设计，既可以收纳内部电气与传动部件，也能避免生产过程中杂物落入设备内部影响运行。中间的多工位转盘单元采用八工位旋转分度设计，每个工位对应一道加工工序，依次完成口罩片的裁切、耳带焊接、折痕压型、边缘精封等工序，转盘采用高精度凸轮分割器驱动，可保证每个工位的定位精度控制在0.1mm以内，确保耳带焊接位置、折痕位置的一致性，避免出现产品偏位、焊接不牢等质量问题。后端的双工位成型单元采用对称双工位布局，可同步完成口罩的最终成型、废料切除、成品出料工序，台面采用绿色防静电绝缘板材，柜体采用灰色密封柜体，内部集成气动与电气控制元件，底部配备可调节支撑脚轮，既可以方便设备的移位调整，也能在安装完成后锁定调平，保证设备运行的稳定性。整套设备的设计思路围绕连续化、高精度、易维护的核心需求展开，所有传动部件均采用外置可视化防护设计，日常维护时无需拆解整体机架即可完成易损件的更换，各单元之间采用标准连接接口，可根据实际生产需求增减对应功能工位，适配不同规格的折叠口罩生产需求。设备整体安装时需预留左右两端的物料上料与成品出料空间，底部支撑脚需与地面牢固贴合，避免高速运行时产生振动偏移，各单元的对接输送面需保持同一水平高度，确保物料传递过程中不会出现卡滞、偏移问题。
