辊筒类传动转轴结构设计

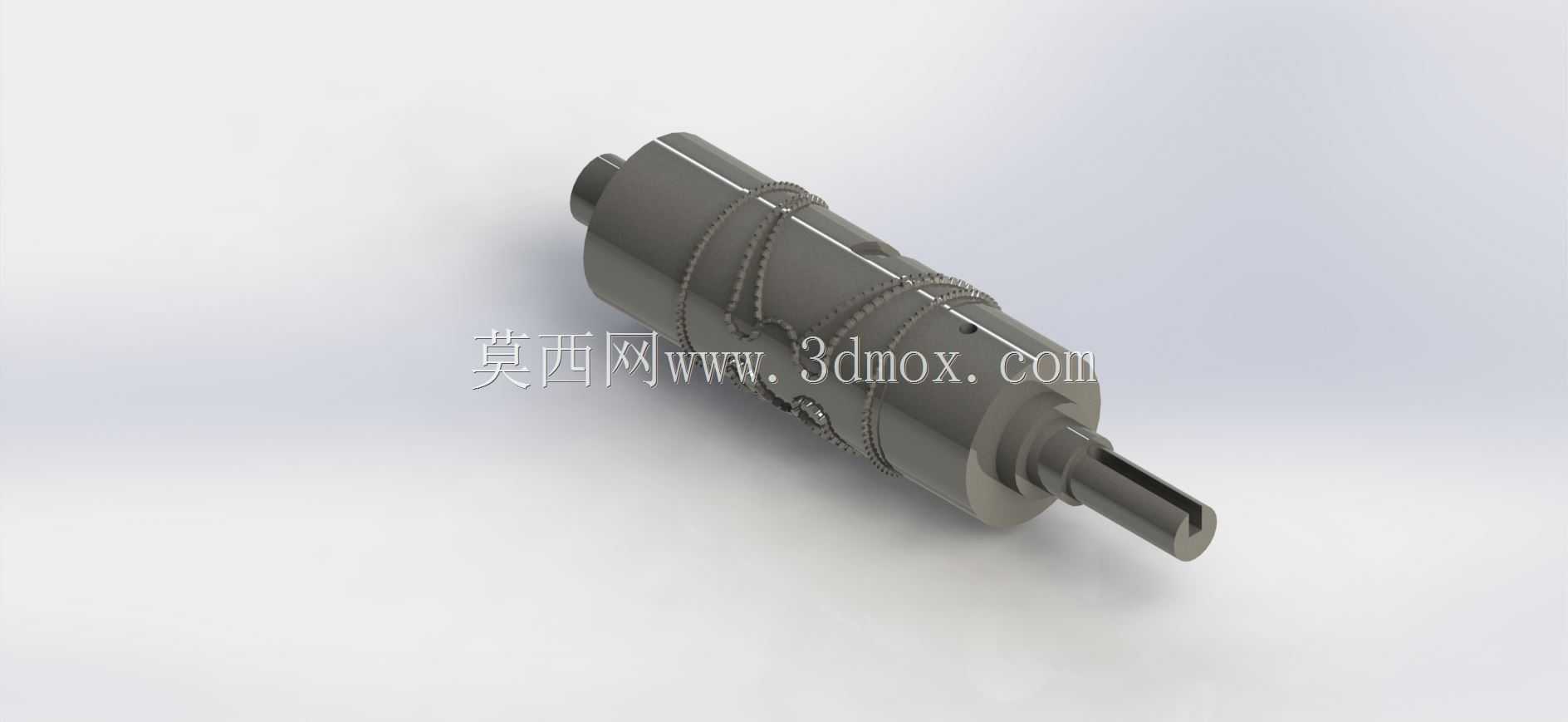

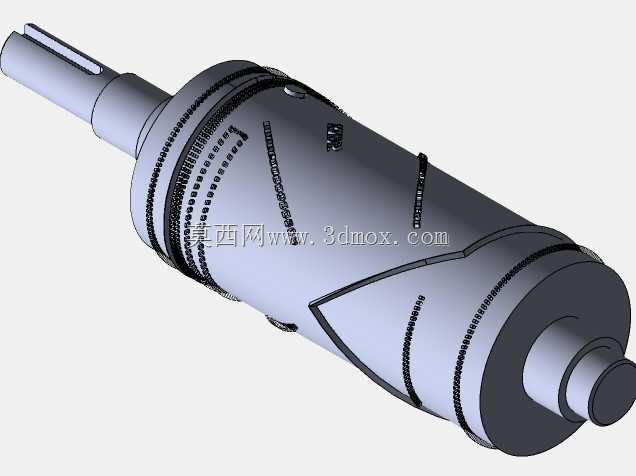

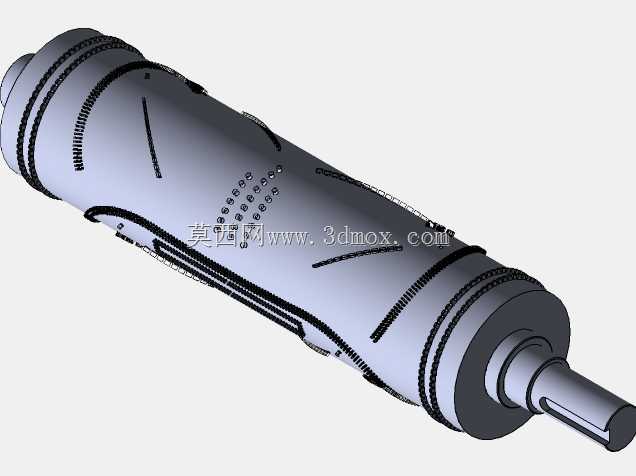

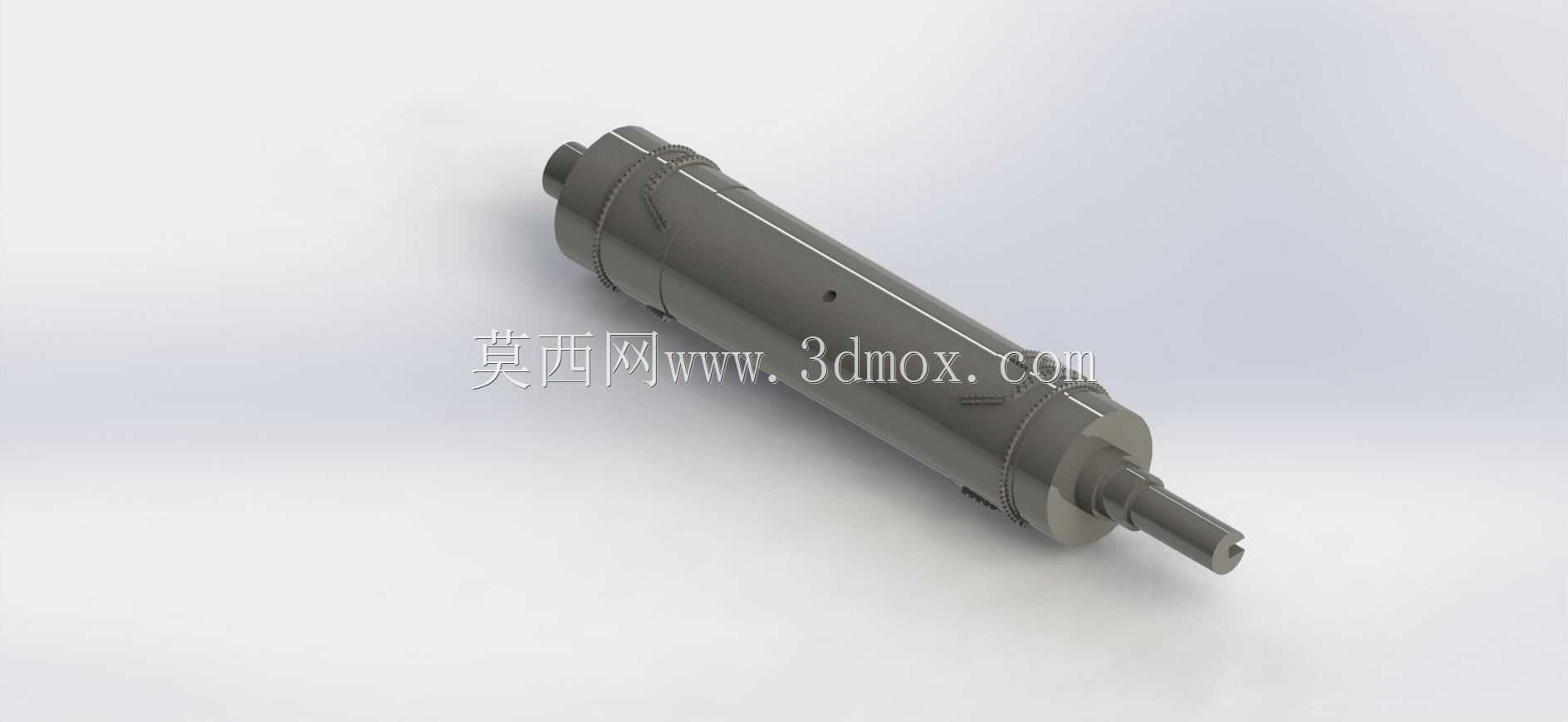

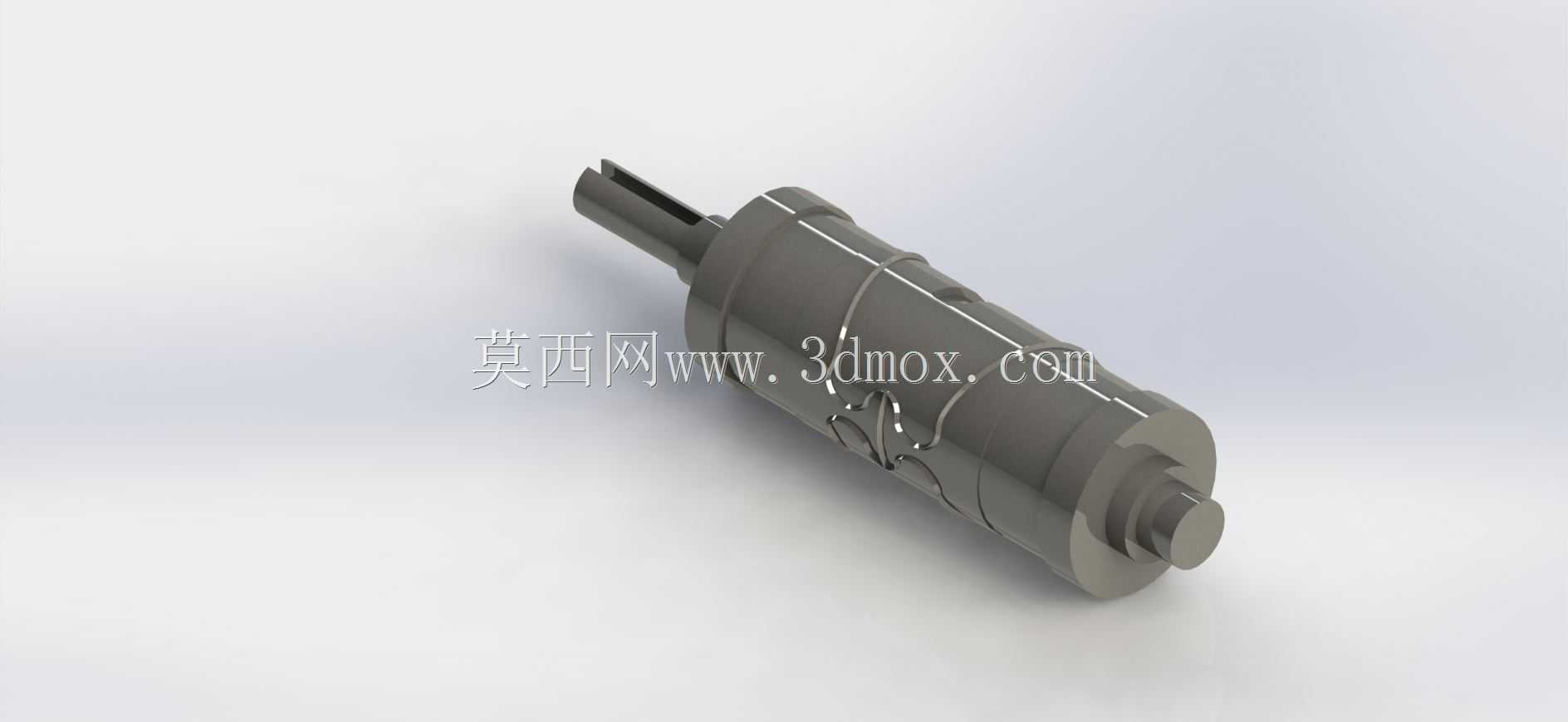

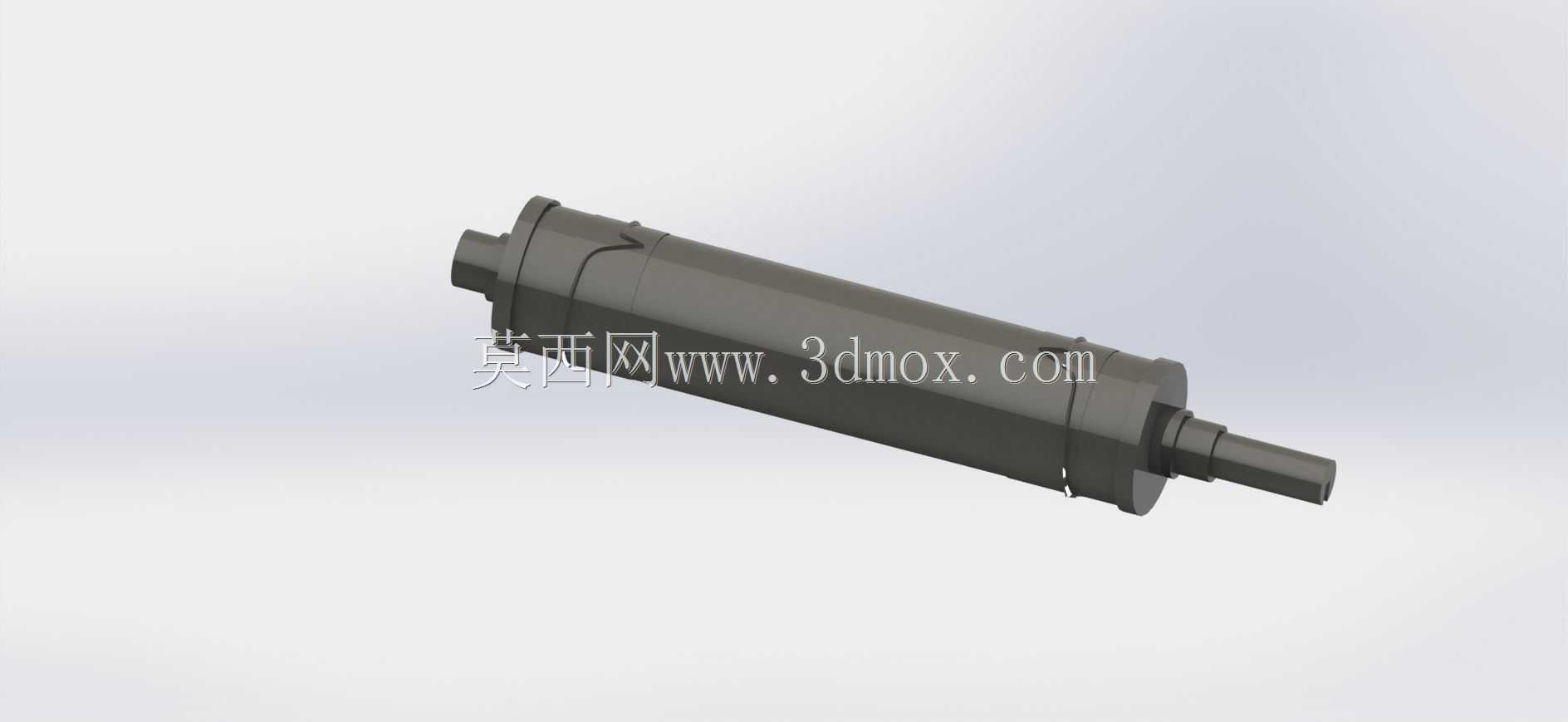

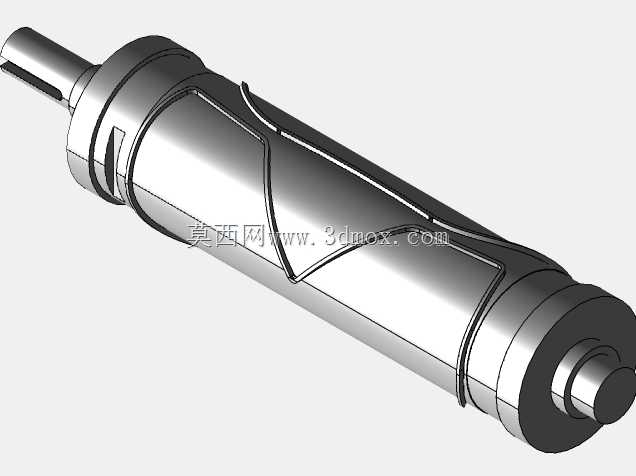

该辊筒类传动转轴结构，主要应用于印刷涂布、薄膜分切、包装输送等需要连续辊面作业的工业生产场景，作为设备核心的辊压传动部件，承担着物料承托、张力传导、表面压合、图案转印等核心作业功能，是保障连续化生产工序精度与运行稳定性的关键零件。在实际生产场景中，这类辊轴部件需要适配不同线速度的生产线运行需求，既要保证自身转动的同轴度精度，避免辊面跳动导致物料起皱、压合不均、图案错位等生产问题，也要兼顾长期连续运转下的结构可靠性，降低生产过程中的维护更换频次。从产品功能特性来看，该转轴采用一体化辊身与阶梯式输出轴的结构设计，辊身主体为等径圆柱结构，表面预留了图案安装与包覆的固定点位，可适配不同工艺需求的辊面图案包覆作业，满足不同生产场景下的压印、转印工艺要求；阶梯式输出轴端做了轴径收窄设计，可直接适配标准规格的轴承座、联轴器安装需求，无需额外做轴端改装即可完成与驱动端、支撑端的装配对接，有效降低现场安装的适配成本。在设计思路上，该结构优先保障辊身的动平衡性能，整体采用同轴回转体的对称结构设计，辊身表面的固定点位采用周向均匀分布的布局方式，避免辊身转动过程中因质量分布不均产生径向跳动，保障高速运转下的稳定性；同时辊身内部做了适配的减重结构设计，在保证辊身整体结构刚度、满足辊面承压需求的前提下，尽可能降低辊体自身重量，减少驱动端的动力负载，提升传动效率。从外形尺寸与安装边界来看，该辊轴整体为长轴类回转结构，输出轴端的轴径、轴伸长度均匹配常规通用传动配件的安装尺寸，支撑位间距适配多数中小型生产设备的辊系安装空间，安装时仅需要保证两端支撑轴承的同轴度公差，即可完成快速装配，无需对设备原有安装位做额外改造；辊身的有效作业长度覆盖常规幅宽的物料加工需求，可适配多数中小型生产线的幅宽参数，同时辊身表面的固定结构可兼容不同厚度的包覆层安装，能够根据实际生产的工艺需求快速更换辊面作业层，适配多品类、小批量的柔性生产需求，在保障结构强度的同时兼顾了使用场景的通用性。
