全自动一次性纸杯成型生产设备结构

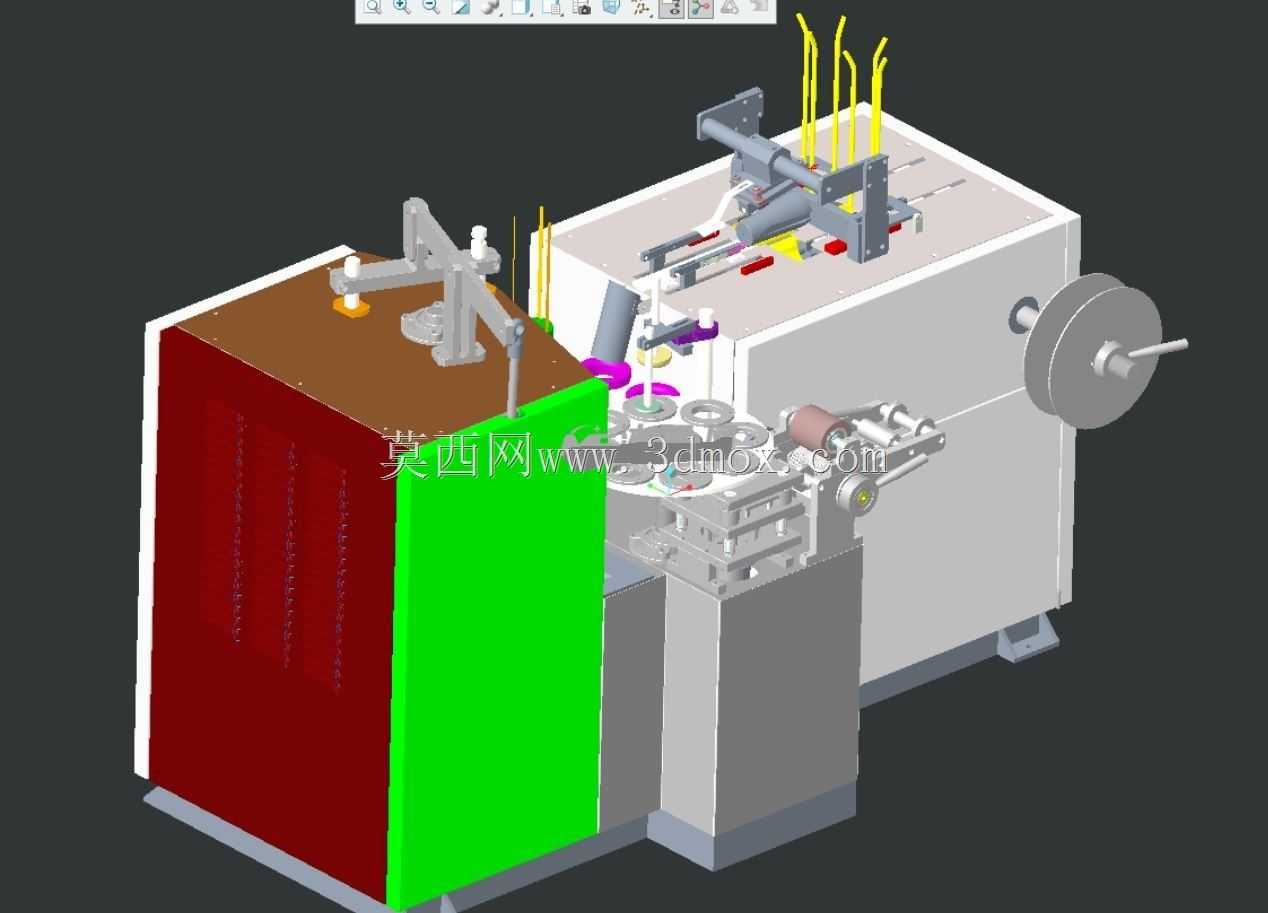

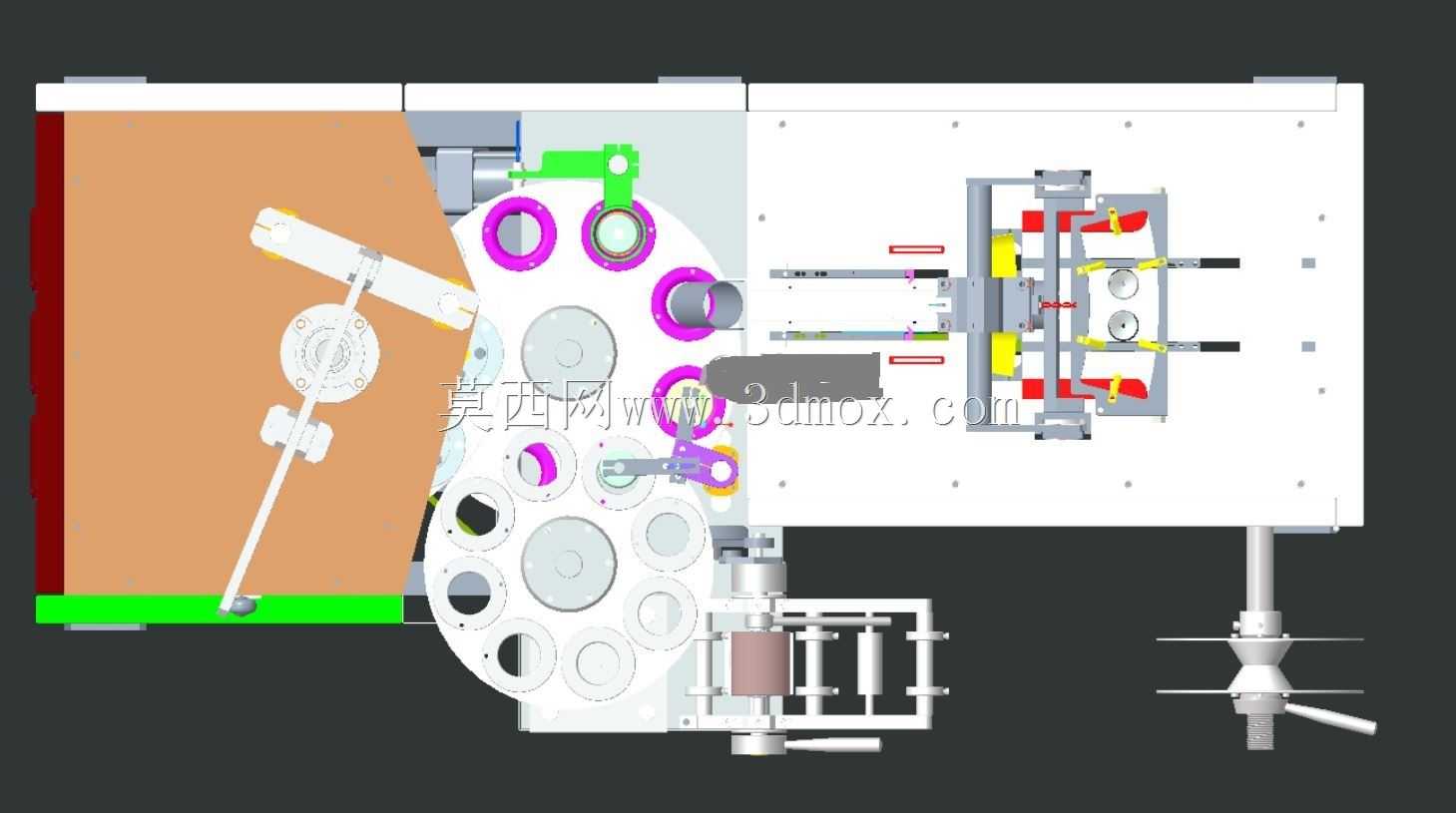

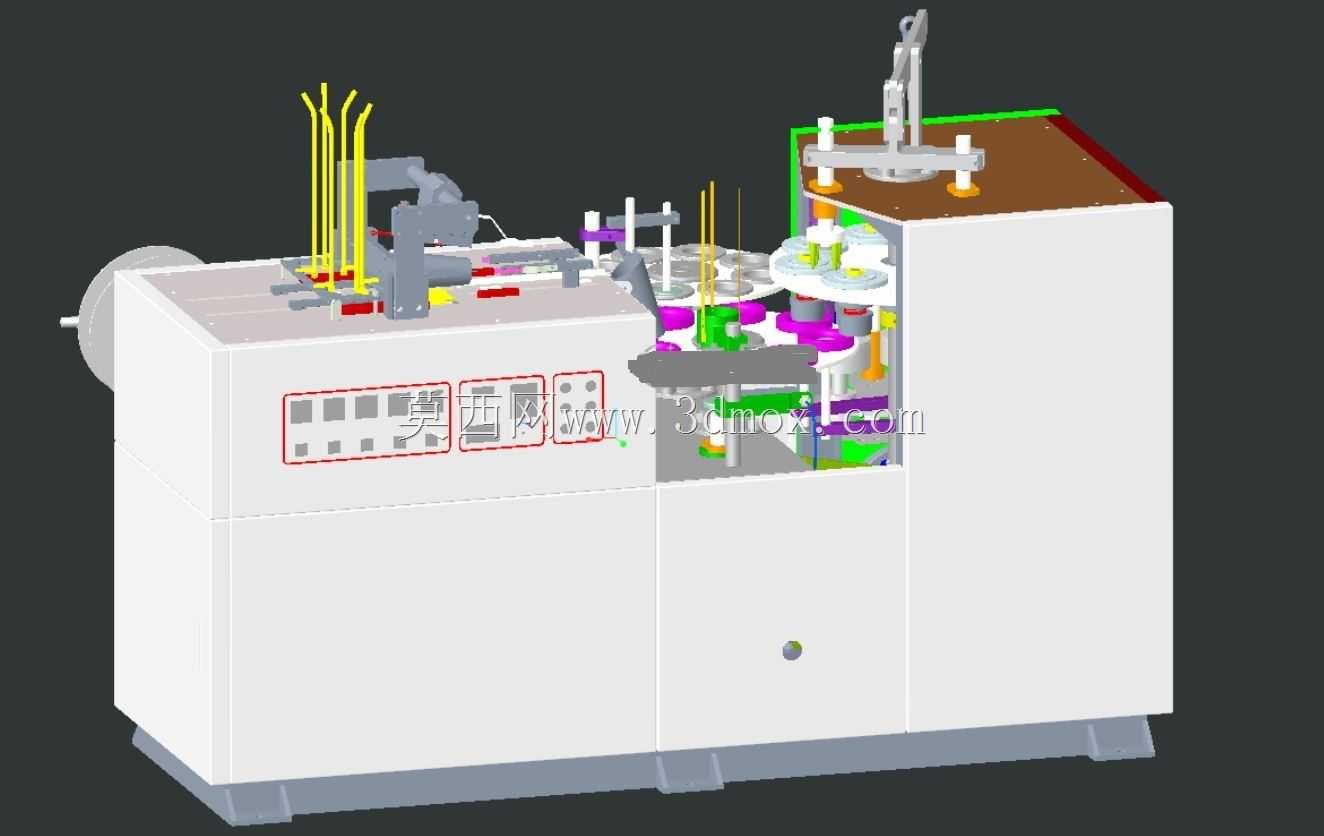

该设备为一次性纸质饮用杯的专用成型加工设备，主要面向一次性餐饮耗材生产场景，适配食品级原纸、单面PE淋膜纸等常用纸杯加工原料，可完成从扇形纸片原料到成型纸杯的全流程自动化加工，广泛应用于中小型纸制品加工厂、餐饮耗材生产车间，能够稳定生产不同容量规格的冷热饮用纸杯，替代传统多工序分散加工的人工作业模式，大幅降低纸容器成型环节的人力投入，提升成品一致性与生产效率。设备整体采用一体式柜式机身布局，底部设置平整安装底座，可直接固定于平整的水泥生产车间地面，无需额外搭建复杂安装基座，机身左侧预留原料上料工位，中部为多工位转盘式加工模组，右侧集成成品输出与电气控制舱室，整体外形紧凑规整，各功能模组排布遵循加工工序流转顺序，有效压缩设备整体占地空间，适配多数中小型生产车间的场地排布需求。设备功能覆盖纸杯加工全工序流程：上料工位可自动完成扇形纸片的分料拾取，通过真空吸附结构将单张纸片精准输送至成型工位，依次完成杯身卷边封合、杯底送料压合、杯口滚卷压边、成品脱模输出等连续工序，多工位转盘采用间歇式分度传动结构，保证各工位加工动作同步衔接，避免工序间的物料错位与加工偏差。机身正面设置操作控制面板，集成设备启停、速度调节、故障报警等功能按键，操作人员可在设备正面完成全部参数调整与运行状态监控，机身下部设置封闭柜体，可容纳传动系统、气动管路与电气控制元件，既避免加工过程中粉尘进入核心传动部件，也可降低设备运行时的传动噪音，优化车间作业环境。设计过程中充分考虑日常维护与规格切换需求，各加工工位的成型模具采用快装式固定结构，更换不同规格模具即可适配不同容量、不同口径的纸杯生产需求，传动部件预留充足的维护操作空间，无需拆解机身主体结构即可完成润滑、易损件更换等日常维保作业；设备的进料、成型、出料各环节设置安全防护结构，避免操作人员误触运转工位引发安全风险，同时在关键传动节点设置过载保护结构，当出现纸片卡滞、物料错位等异常情况时可自动停机触发报警，避免设备硬运转造成核心部件损坏。设备的安装边界充分考虑生产车间的配套需求，机身侧面预留气源与电源接口位置，可直接对接车间常规生产配套的压缩空气管路与工业供电线路，成品输出工位高度适配常规成品收集容器的放置高度，无需额外搭建接料平台即可完成成品的有序收集，设备运行时的振动幅度控制在较低范围，长时间连续运行也不会出现机身移位、工位偏移等问题，可满足批量连续生产的稳定性要求。
