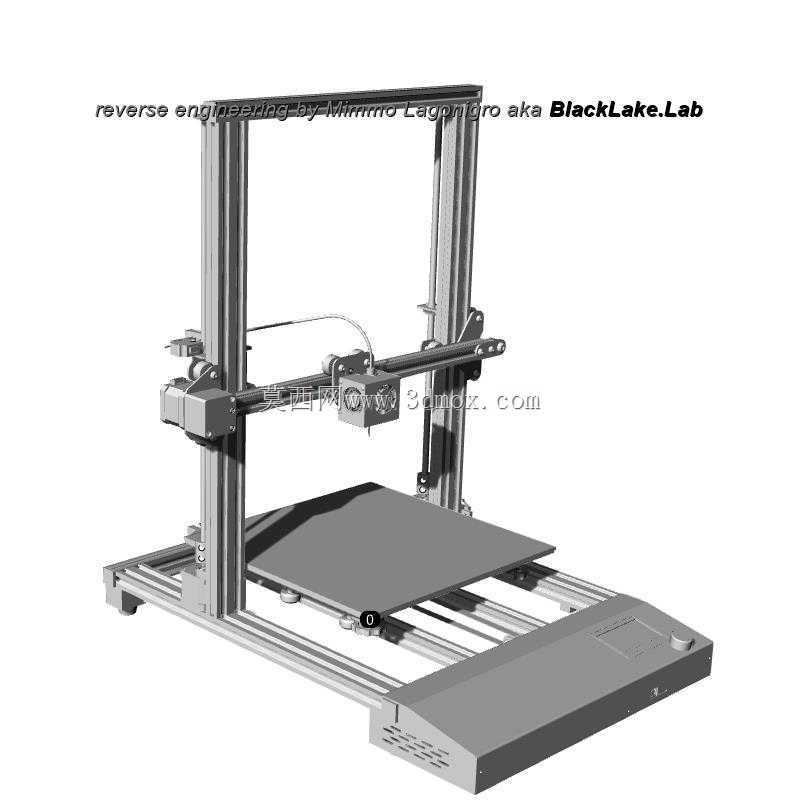

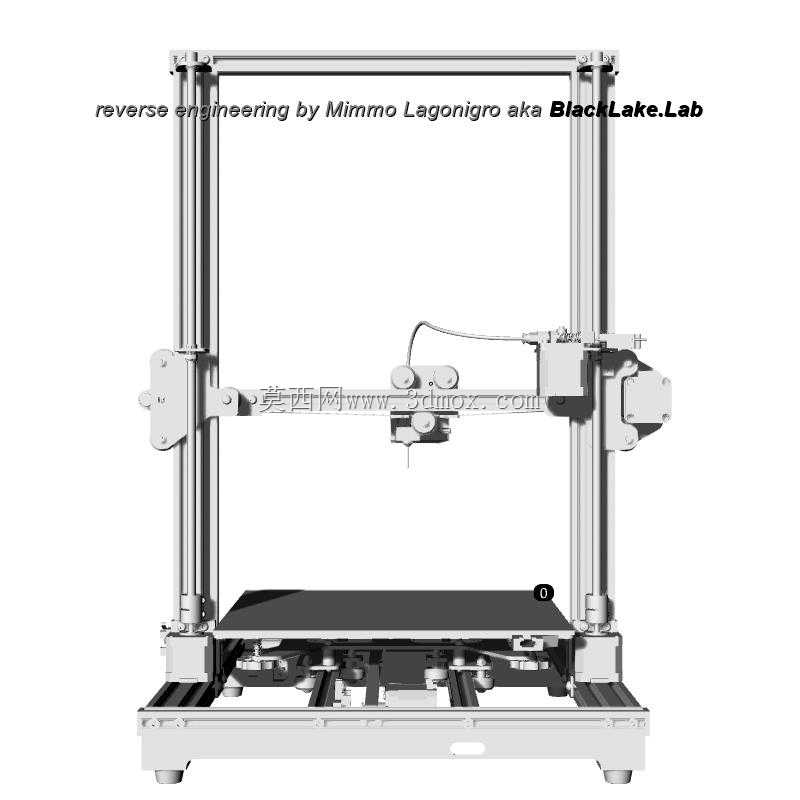

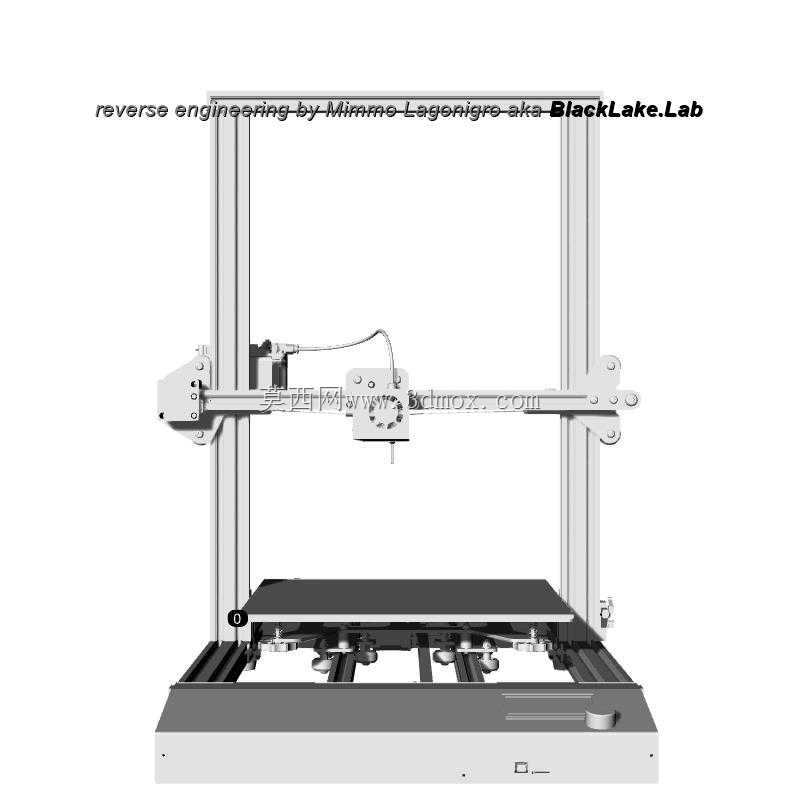

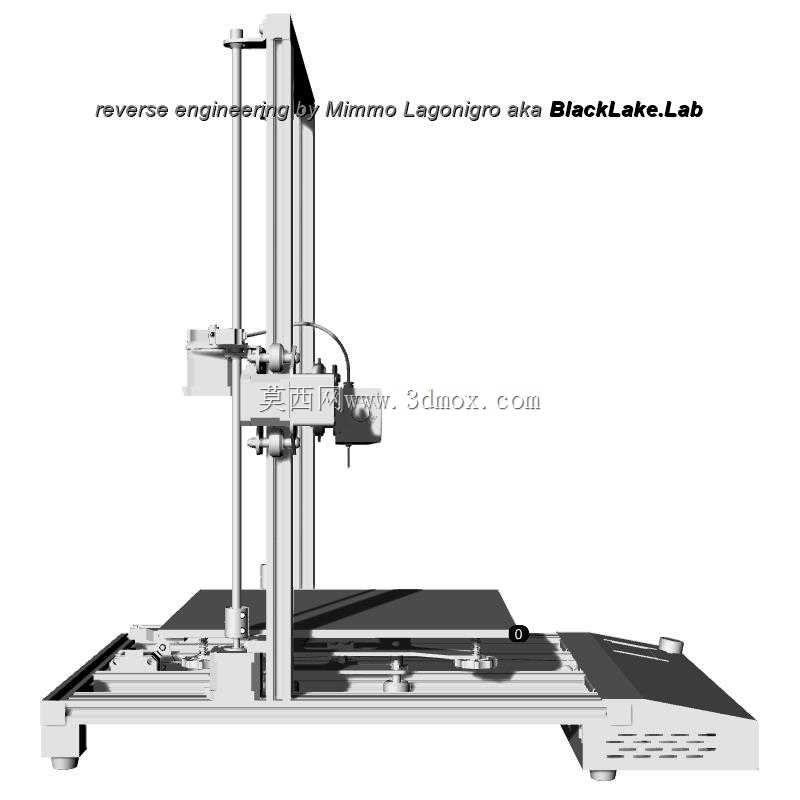

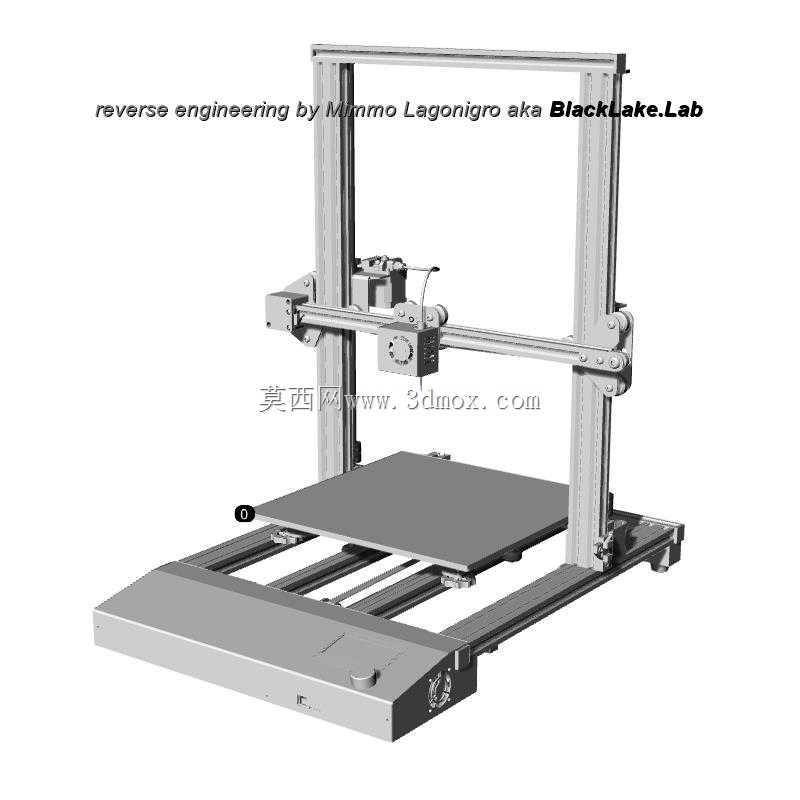

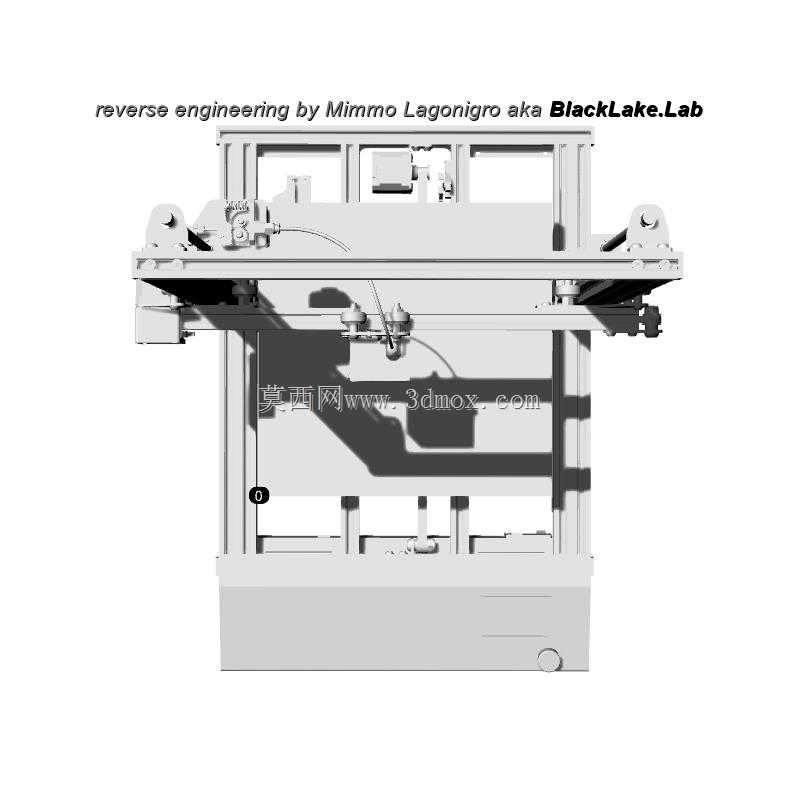

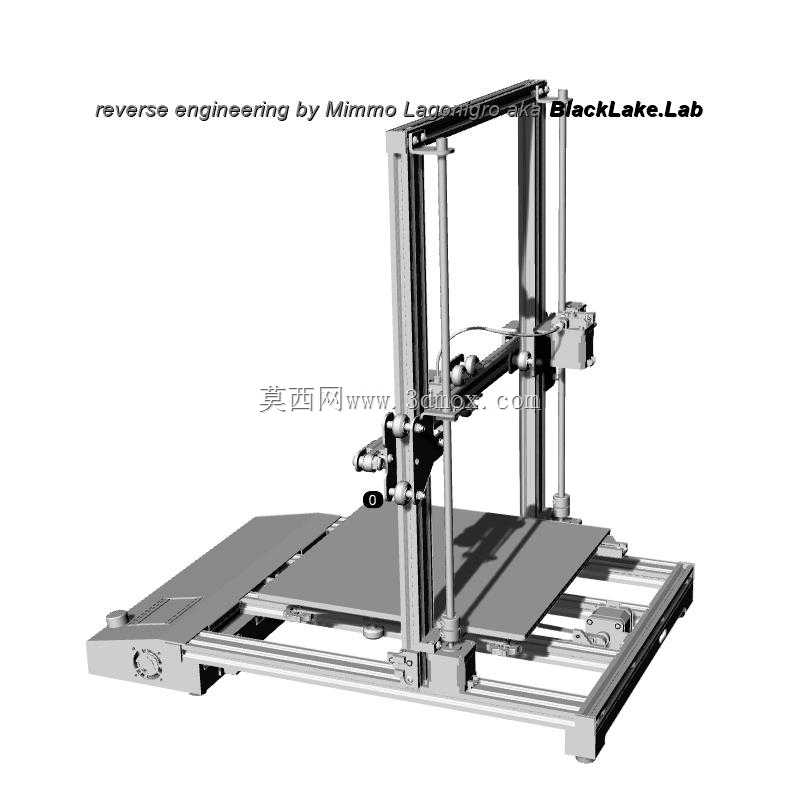

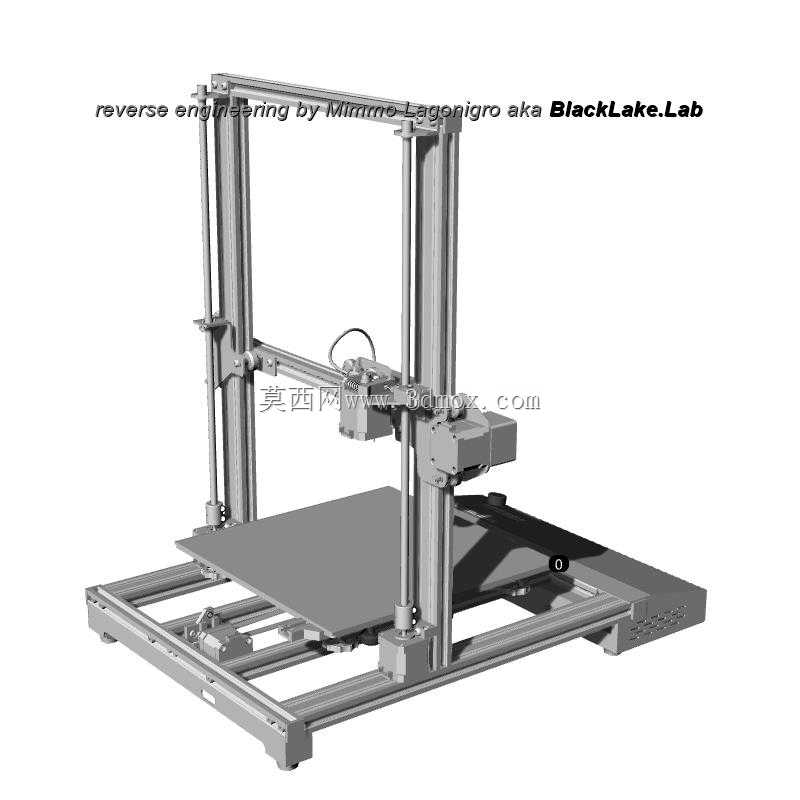

FDM桌面级打印机整机结构改良方案

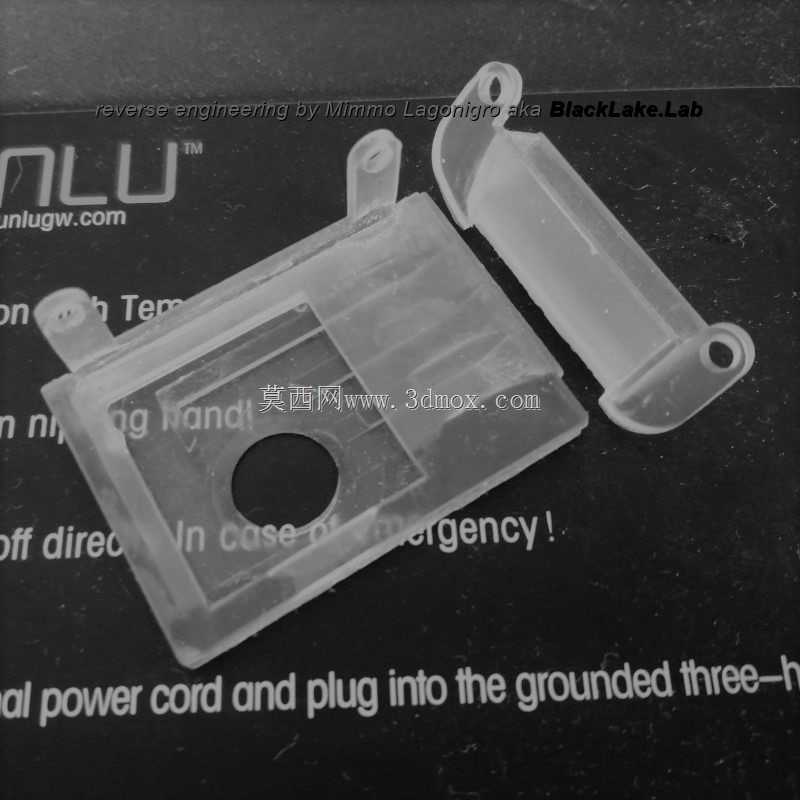

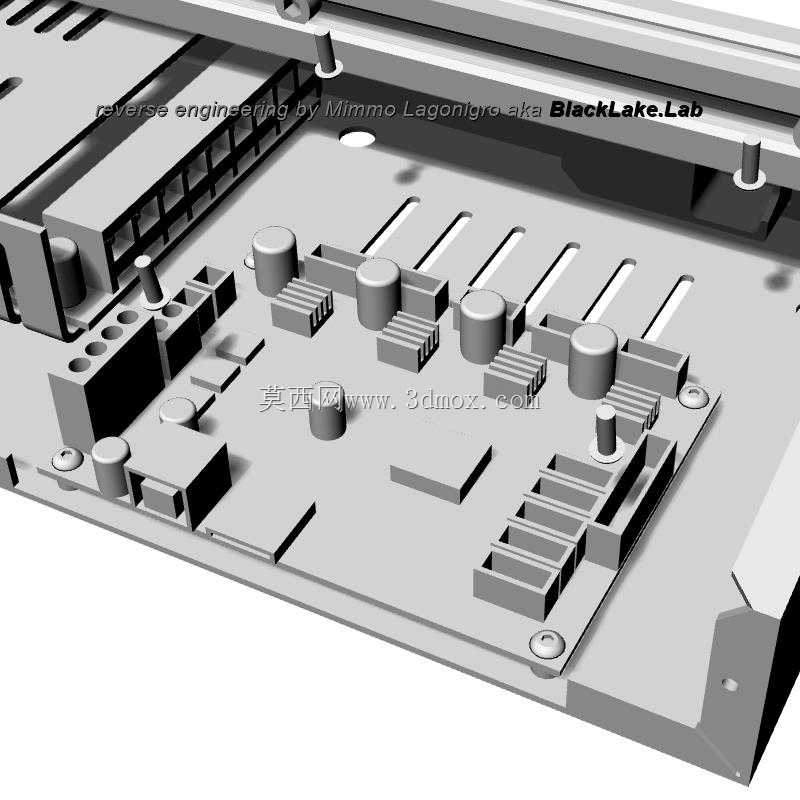

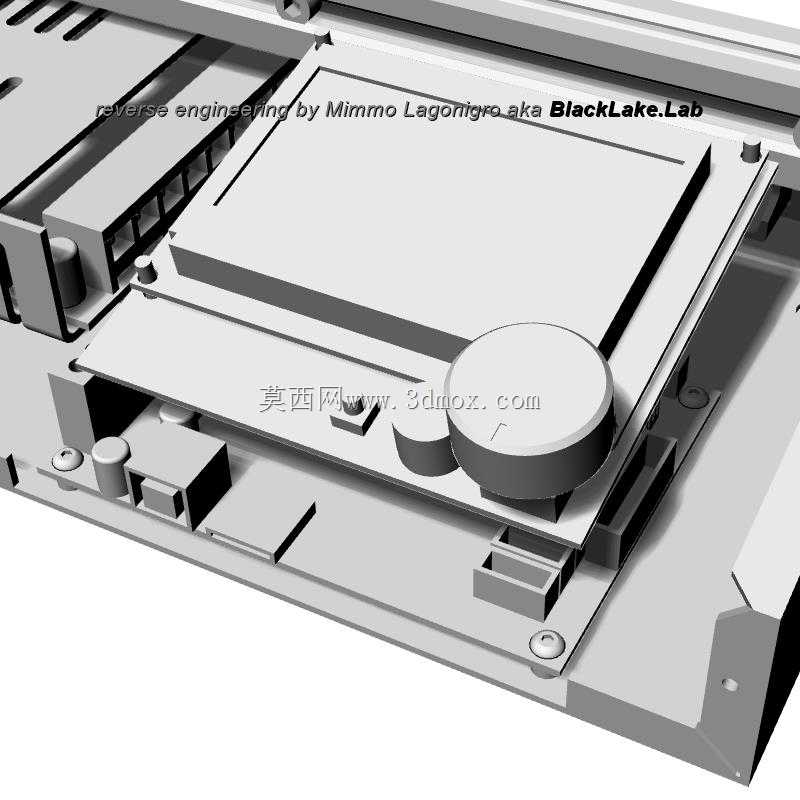

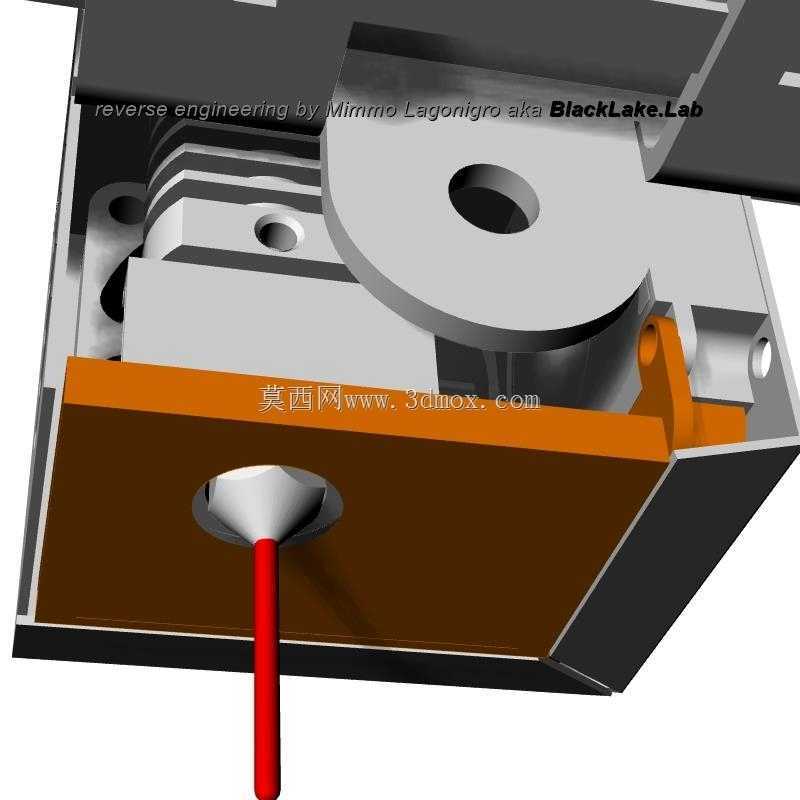

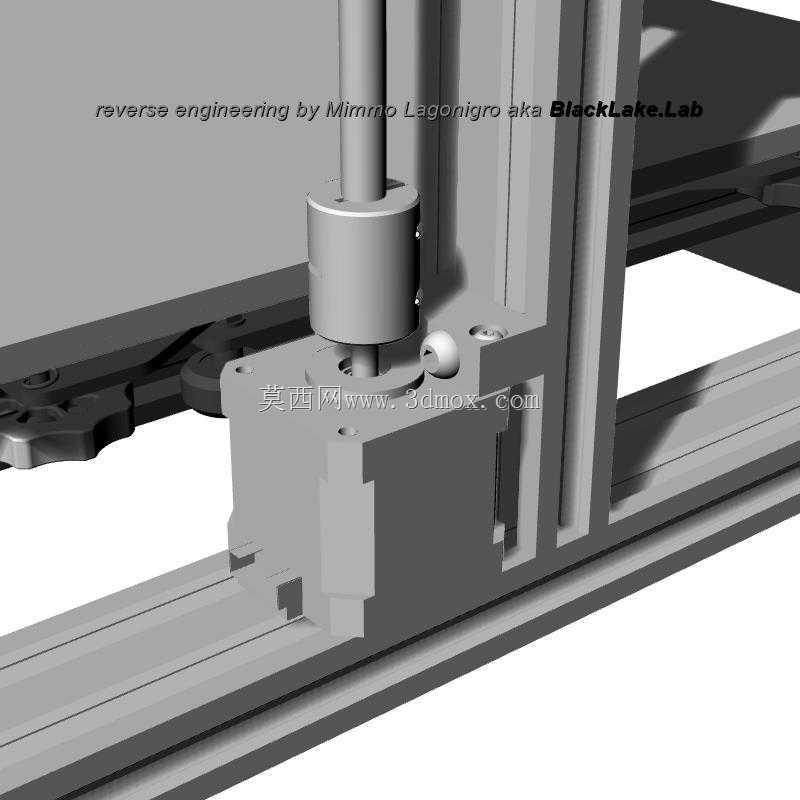

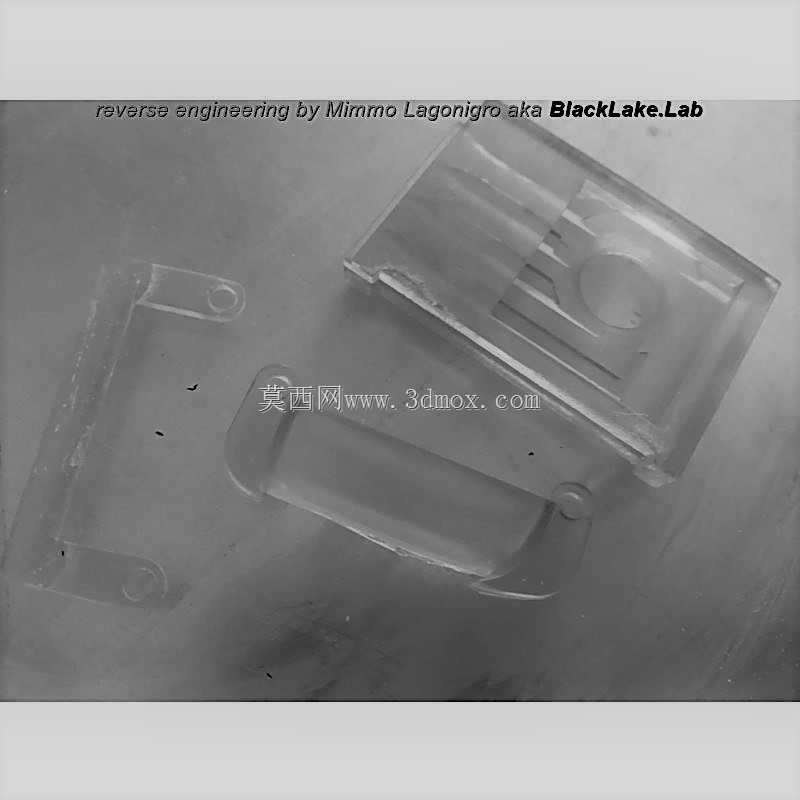

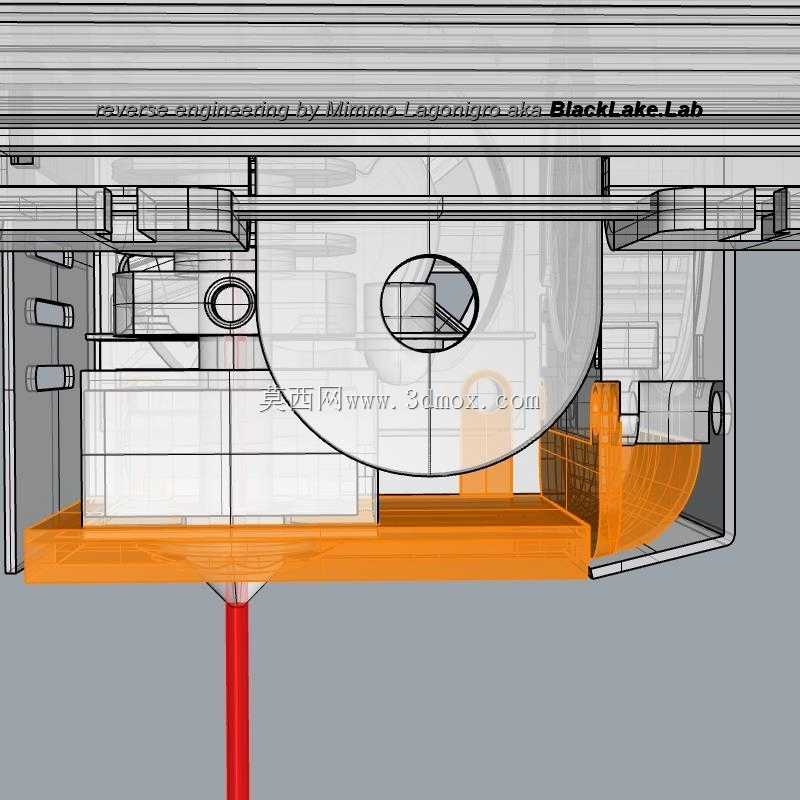

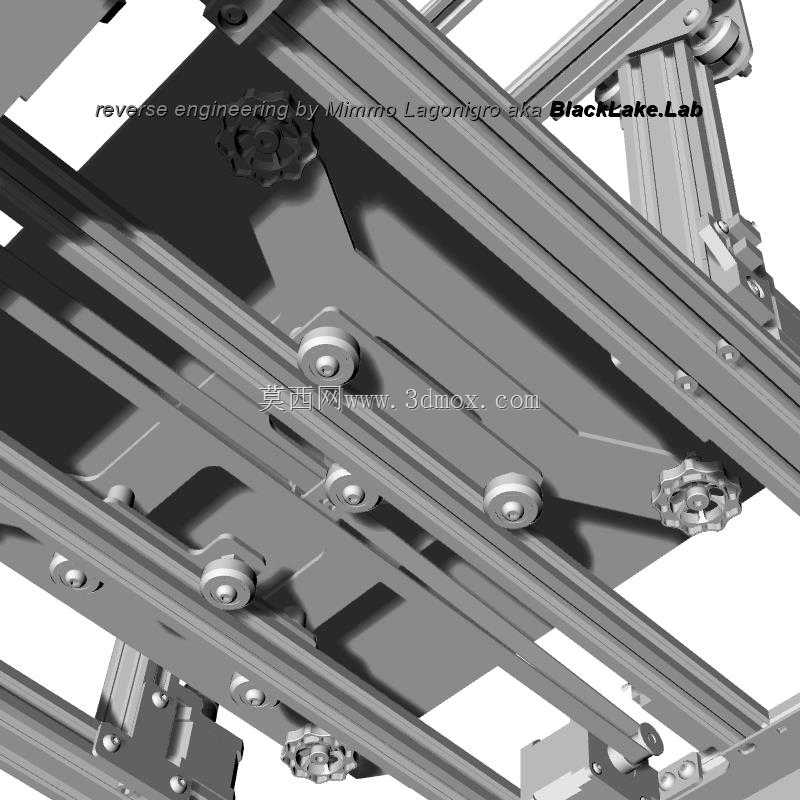

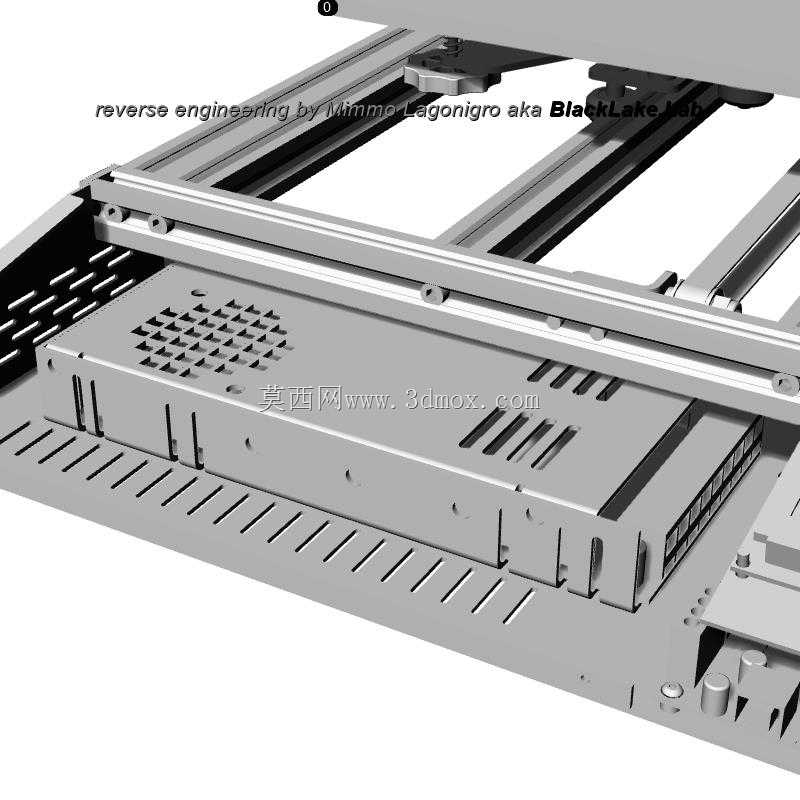

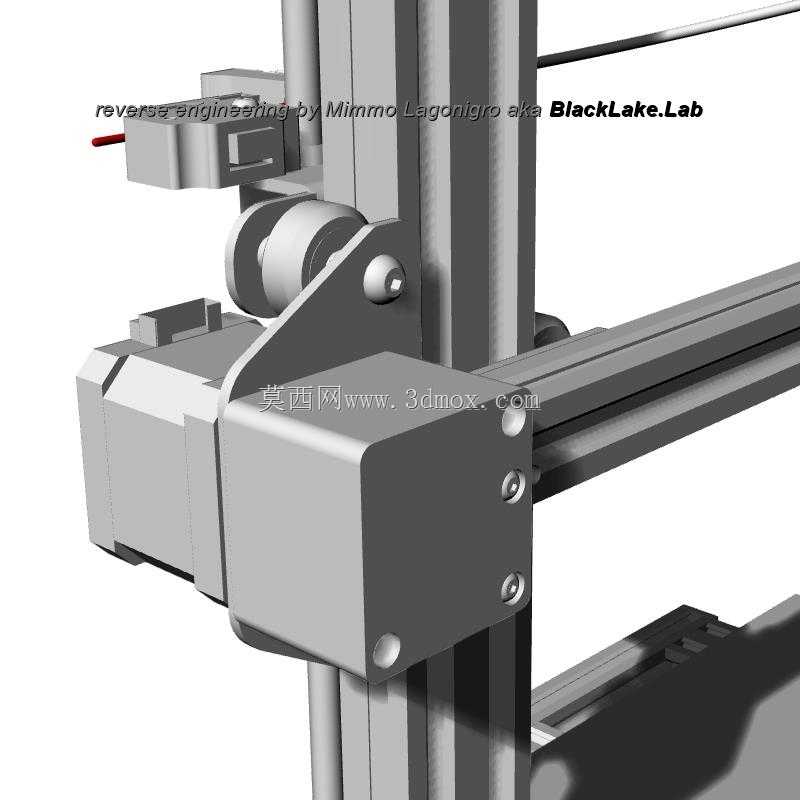

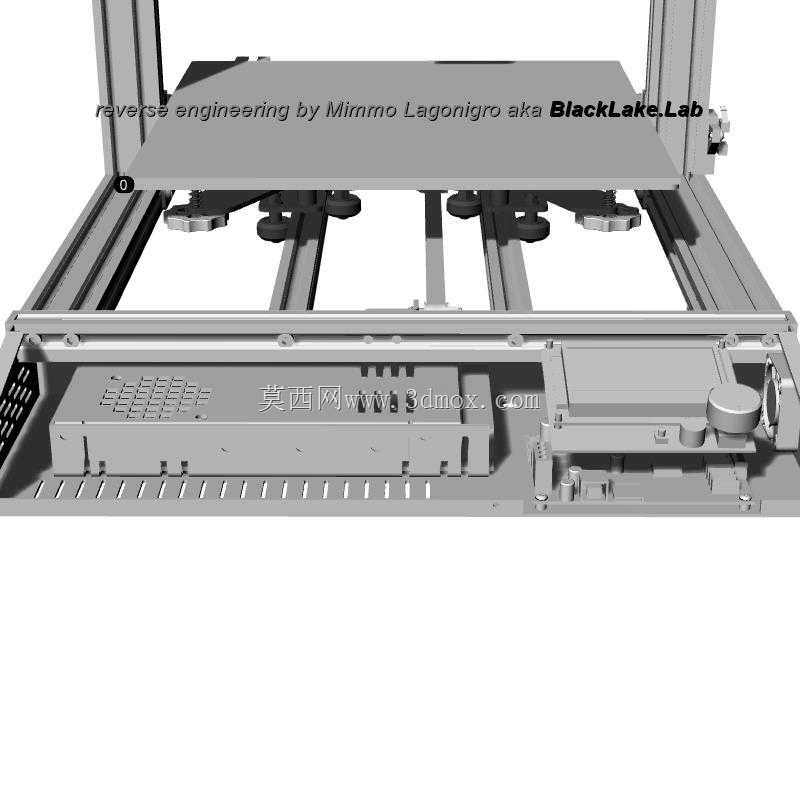

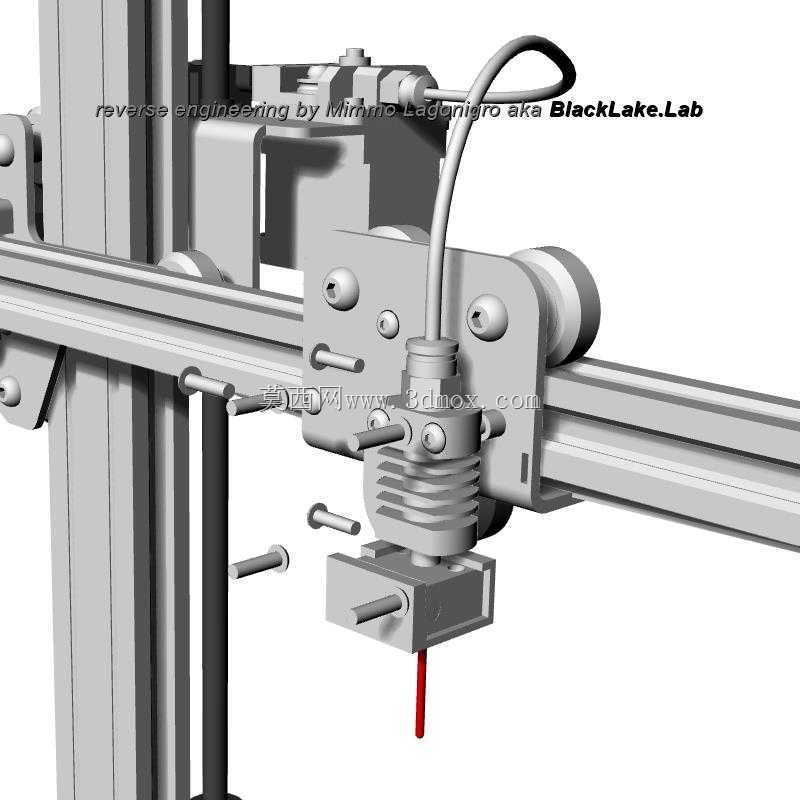

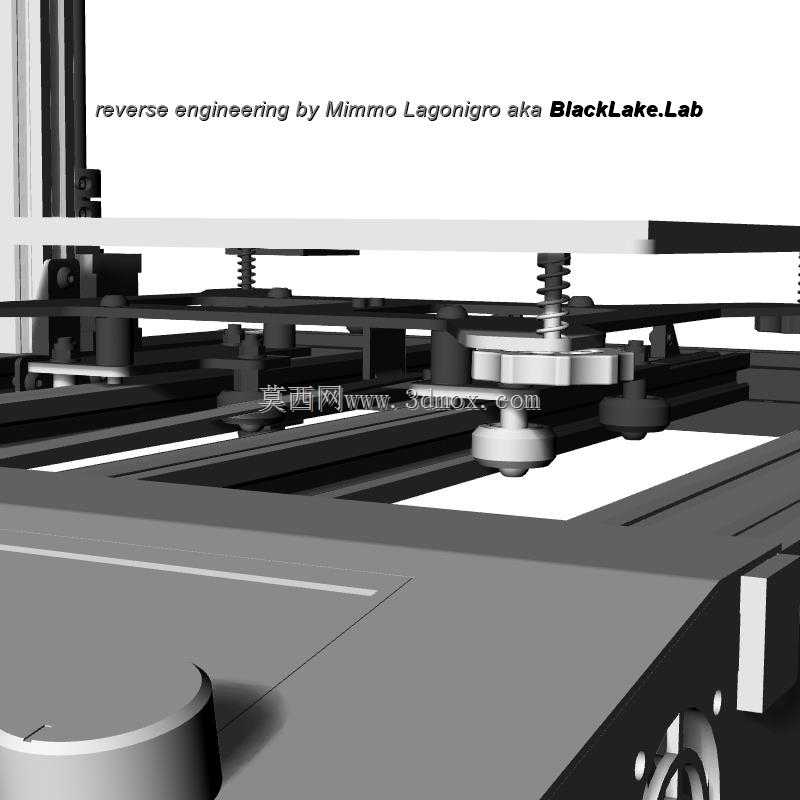

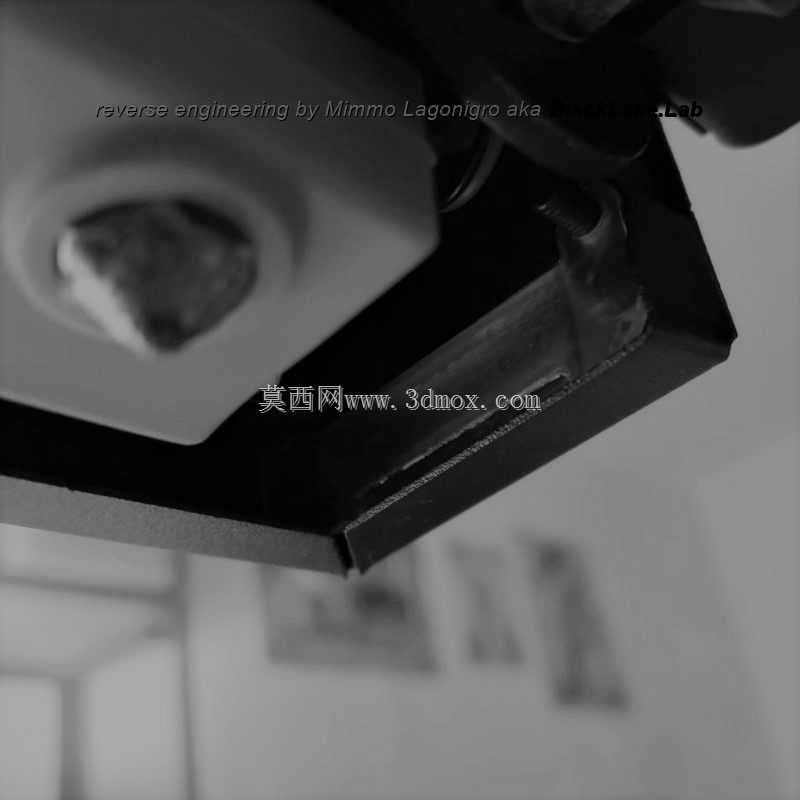

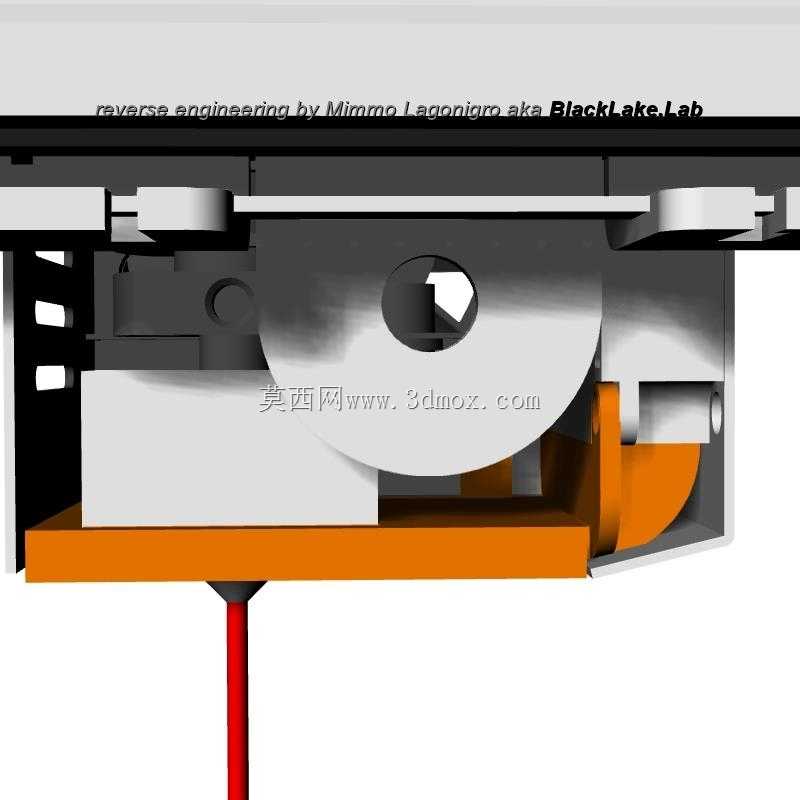

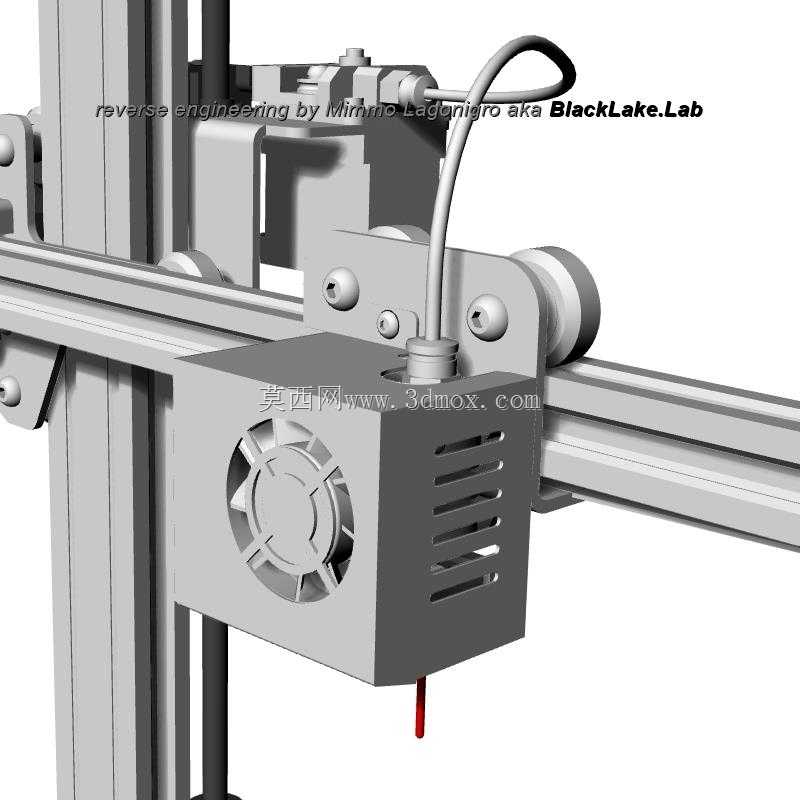

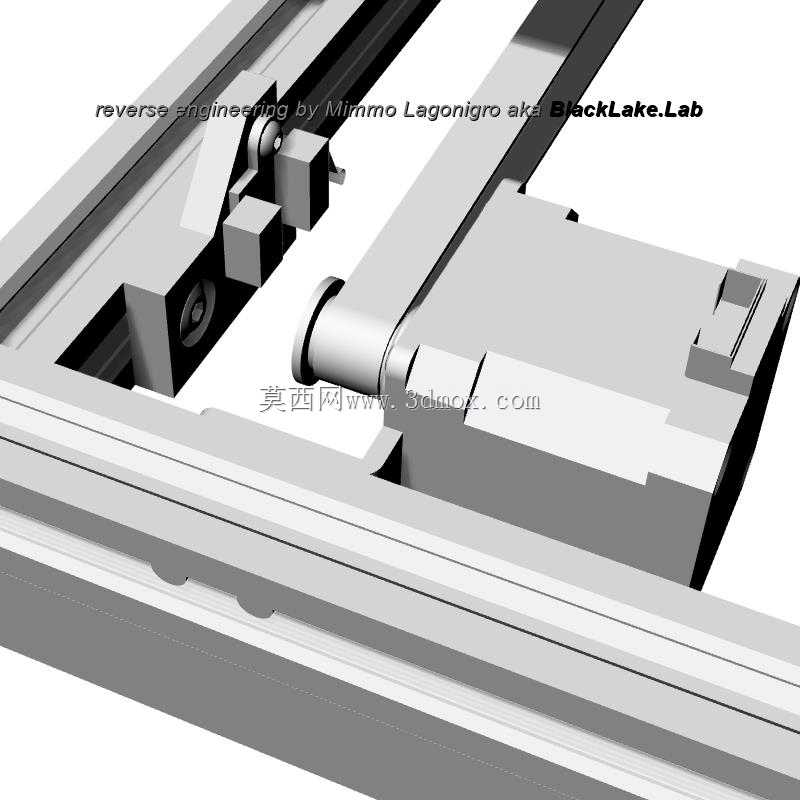

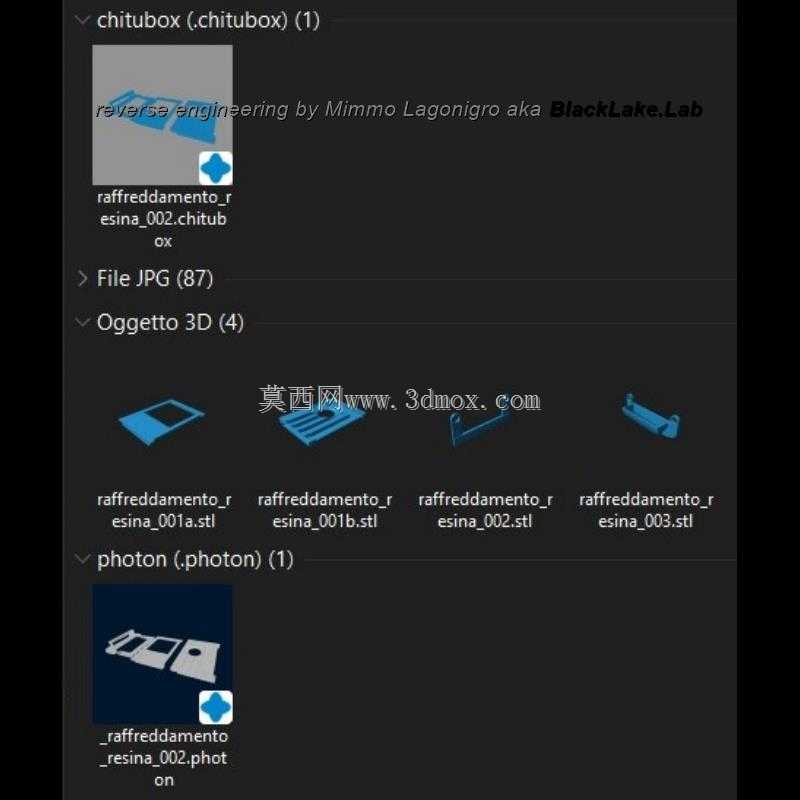

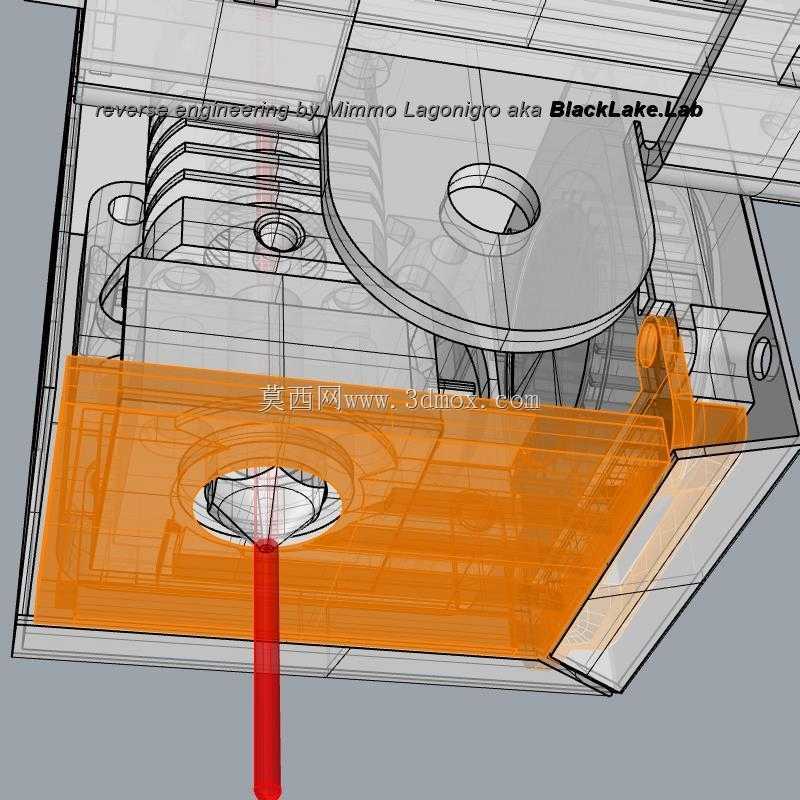

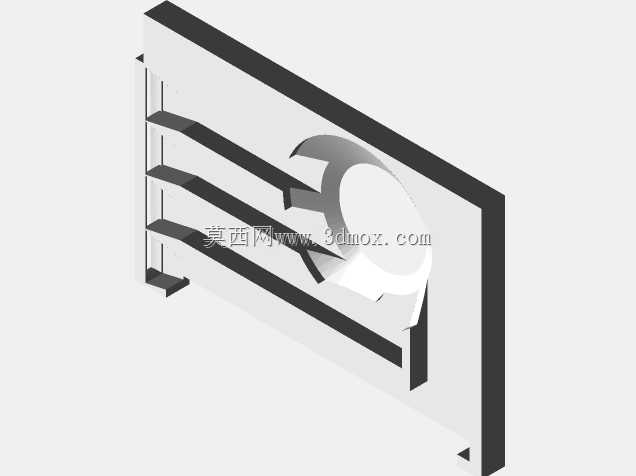

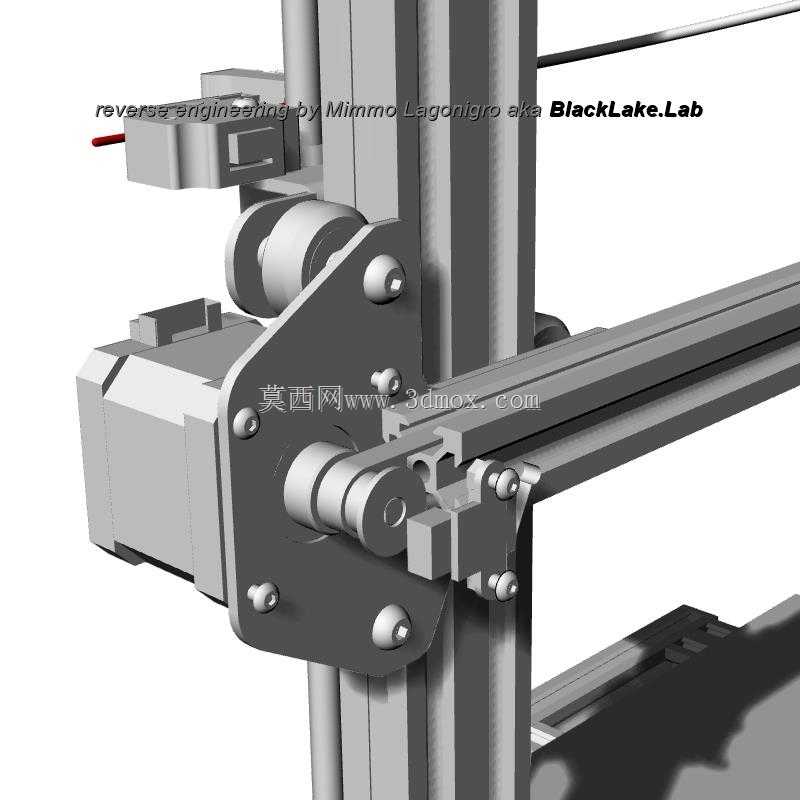

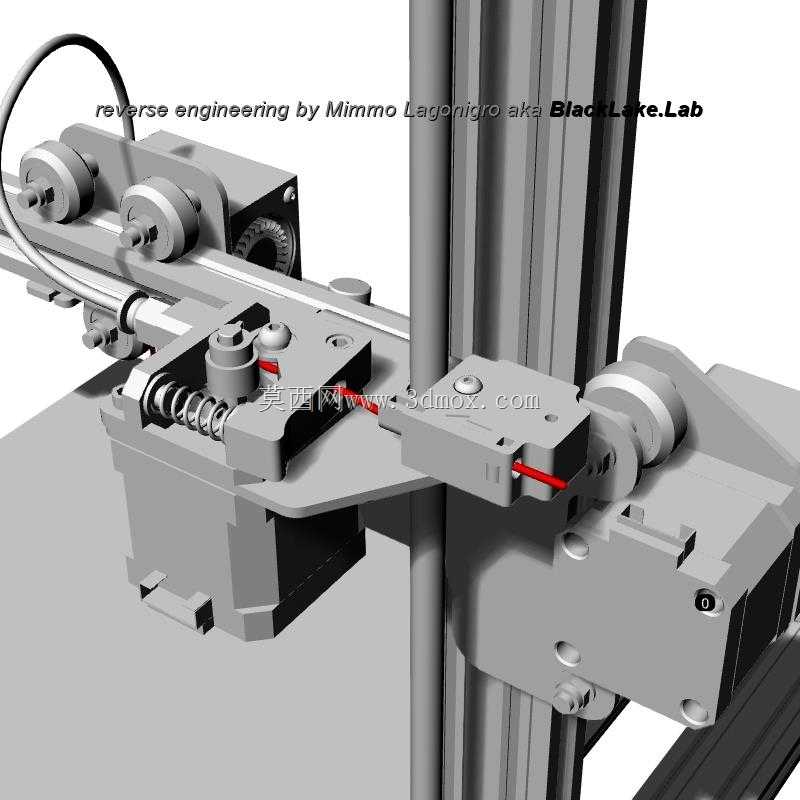

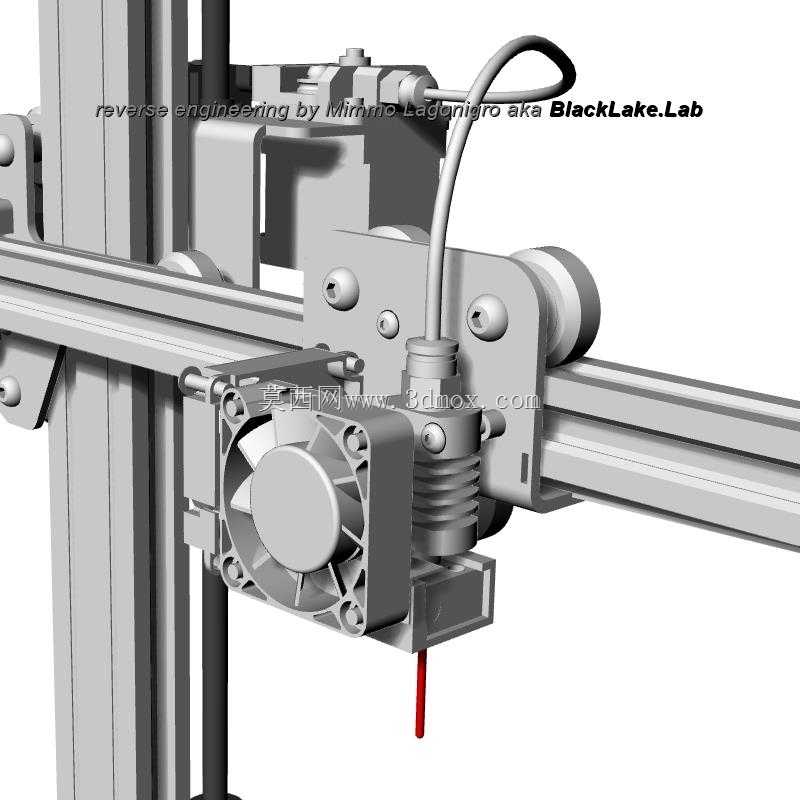

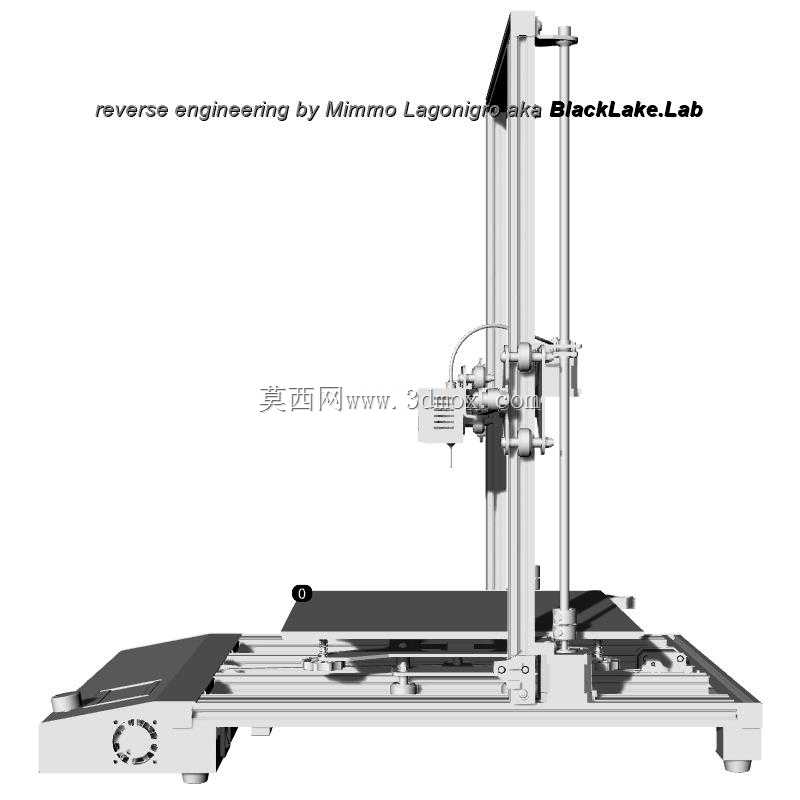

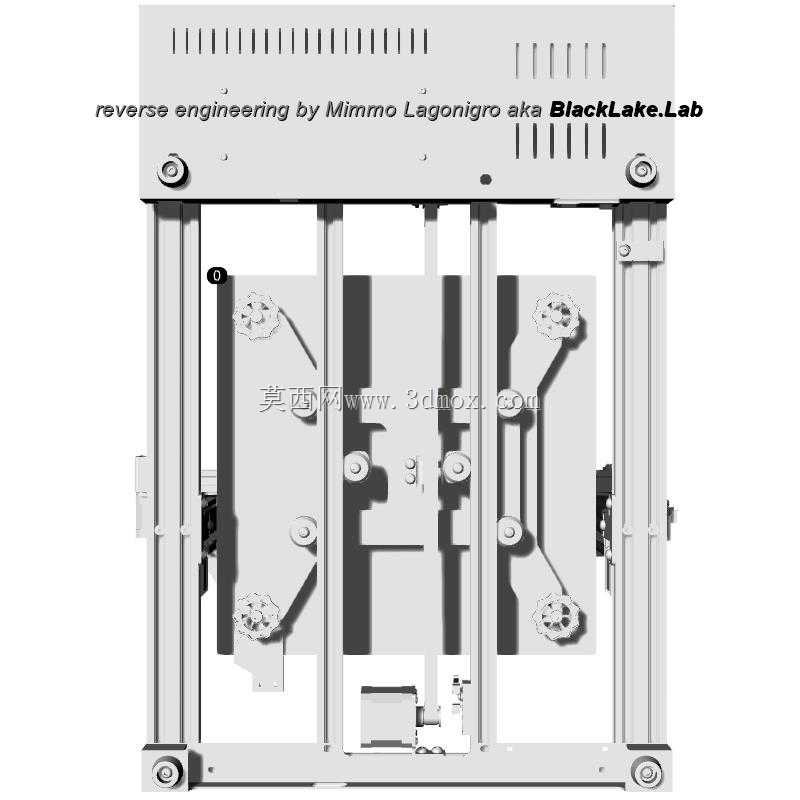

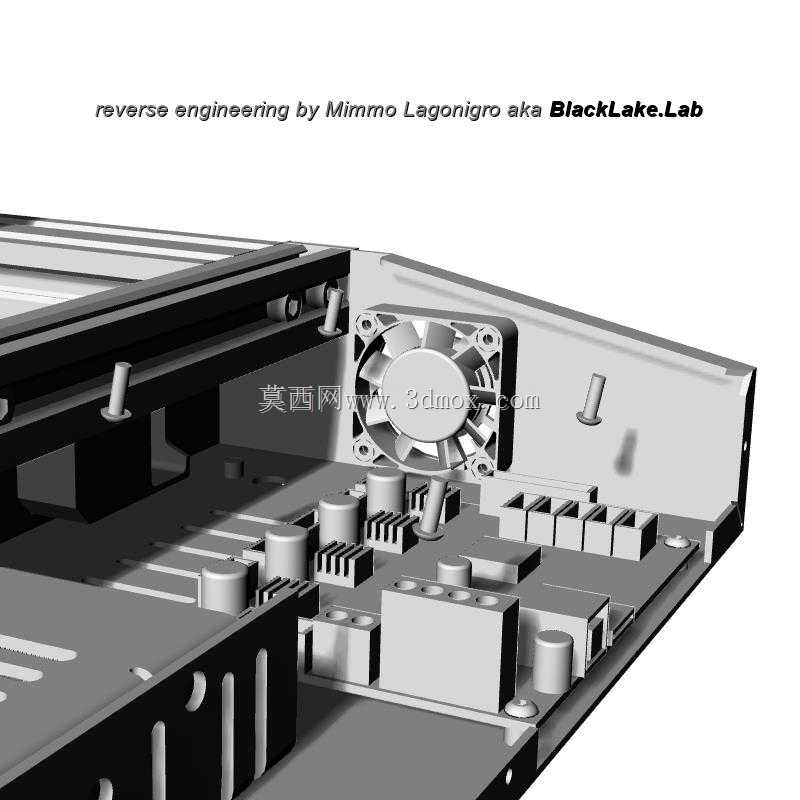

桌面级FDM设备长期存在喷嘴散热冗余、打印件冷却不均的痛点，常规改装多在原有热端结构上外挂冷却管路，不仅挤占X轴运动空间，还会因管路重量偏移导致打印头高速移动时出现共振，直接影响层纹精度。这套改良方案直接把空气输送通路集成在喷嘴基座内部，取消了外置的散热风扇支架与导风管，整个热端模块的重量比常规改装方案降低近三成，X轴同步带的负载波动被压到极小范围，高速打印时的惯性过冲问题能得到明显缓解。半透明树脂材质的喷嘴座在设计时特意做了壁厚渐变处理，靠近加热块的区域壁厚控制在1.2mm，既保证热量不会过度传导到上部的送料结构，又能让内置的LED照明光线均匀散射到打印区域，不用额外加装照明模组就可以清晰观察首层打印状态，光线不会因为外置灯的角度问题在打印件表面形成阴影。Z轴的立柱连接座做了公差适配优化，原来的铝型材拼接结构容易因为装配时的螺丝锁紧力不均出现立柱倾斜，改良后的连接座预留了0.05mm的调整间隙，装配时可以靠塞尺快速校准垂直度，不用反复拆装螺丝调整。打印平台的Y轴导轨安装位做了沉台设计，导轨锁紧后完全和安装面齐平，不会出现导轨突出导致的平台运动卡顿，平台的加热膜走线槽直接开在底座的加强筋之间，走线不会和运动部件产生摩擦，长期使用也不会出现线材磨损破皮的问题。原来的设备控制板安装位是封闭结构，长时间高负荷打印时散热不畅容易出现驱动芯片过热丢步，改良方案把控制板安装位改成了开放式格栅结构，靠Y轴运动时带动的气流就能完成被动散热，不用额外加装散热风扇，既降低了设备运行噪音，也减少了风扇积灰带来的维护成本。整个结构的所有改装件都可以靠桌面级设备自行打印制作，不需要额外采购定制金属零件，普通用户也可以按照结构尺寸完成改装，不需要复杂的机加工工序。
