CoreXY结构尼龙板铝型材箭头切割装置

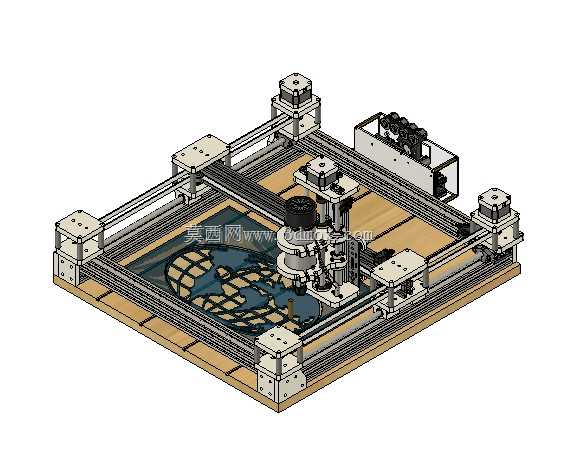

桌面级数控切割设备的传动精度一直是小批量加工场景的核心痛点，常规皮带传动结构在长行程下容易出现皮带张紧力不均、回程间隙累积的问题，尤其针对箭头这类小尺寸薄壁工件的切割，0.1mm的传动偏差就会导致工件边缘出现锯齿、轮廓错位的缺陷。这套CoreXY结构的切割装置，从加工适配的角度对传动布局做了针对性调整，没有沿用常规十字滑台的叠层设计，而是将两根传动皮带的受力路径做了对称排布，让运动端的负载直接作用在铝型材框架的受力筋位置，避免悬臂结构带来的形变偏差。

框架选用4020规格的铝型材做主体，型材槽口的公差控制在0.05mm以内，尼龙板做的连接件直接卡入型材槽内，不需要额外打孔做螺纹连接，装配时只需要拧紧侧面的顶丝就能完成固定，既减少了钻孔攻丝带来的位置误差，也方便后期根据加工需求调整滑台的有效行程。GT2同步带的张紧结构没有做在运动滑台上，而是集成在框架两端的固定座里，张紧调节时不需要拆解滑台部分，转动调节螺丝就能同步调整两侧皮带的张紧力，避免单侧张紧导致的皮带跑偏、运动卡顿问题。

滑台部分的直线导轨直接锁附在铝型材的安装面上，导轨的安装基面做了铣平处理，平面度控制在0.02mm以内，保证滑块运动时不会出现侧向受力不均的情况。切割头的安装座预留了通用安装孔位，可以兼容不同功率的激光切割头或者小型铣削主轴，针对箭头这类小工件的加工，只需要更换对应的夹具就能完成不同规格工件的装夹，不需要重新调整整个设备的传动参数。

实际试切测试时，150mm/s的运动速度下，传动端的回程间隙控制在0.03mm以内，切割2mm厚的亚克力箭头工件，边缘粗糙度能达到Ra1.6，不需要后续的打磨处理。皮带的对称受力设计也让设备的运行噪音比常规十字滑台结构低12分贝，长时间连续运行时，铝型材框架的温升不超过3℃，不会因为热形变导致加工精度漂移。尼龙材质的连接件本身具备一定的自润滑特性，和铝型材槽口接触的位置不需要额外添加润滑脂，日常维护只需要定期清理导轨表面的切屑即可，维护成本比全金属连接件的结构低40%左右。

针对小批量定制箭头的加工场景，这套结构还预留了零点定位的安装位，装夹工件时不需要重新对刀，更换不同批次的原料只需要按下定位销就能完成装夹定位，单件加工的辅助时间能缩短60%。传动部分的皮带轮做了动平衡处理，高速运动时不会出现共振，切割出来的工件轮廓度偏差不超过0.08mm，完全满足文创类箭头、小型标识牌的加工精度要求。
