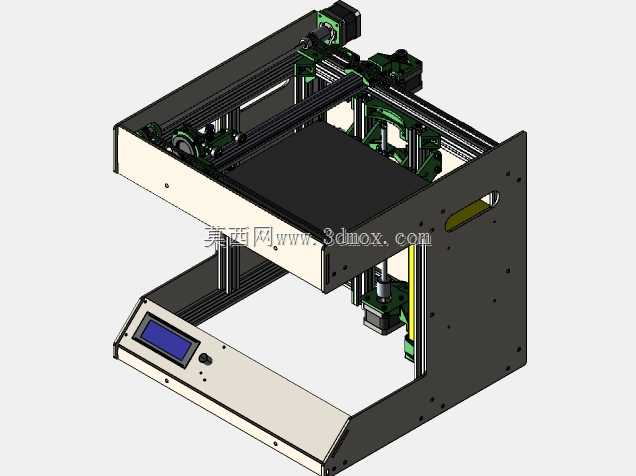

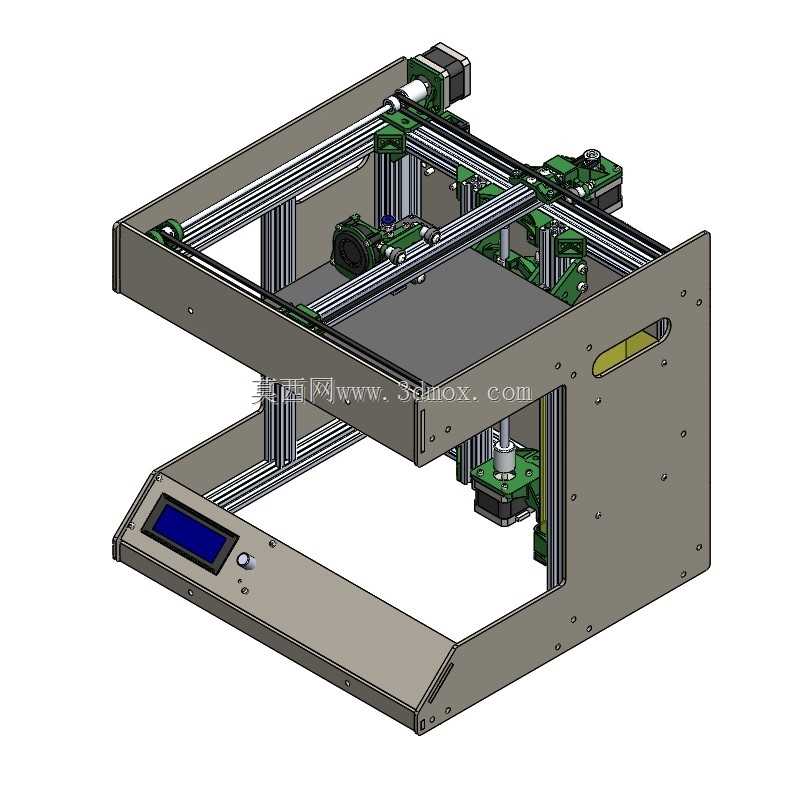

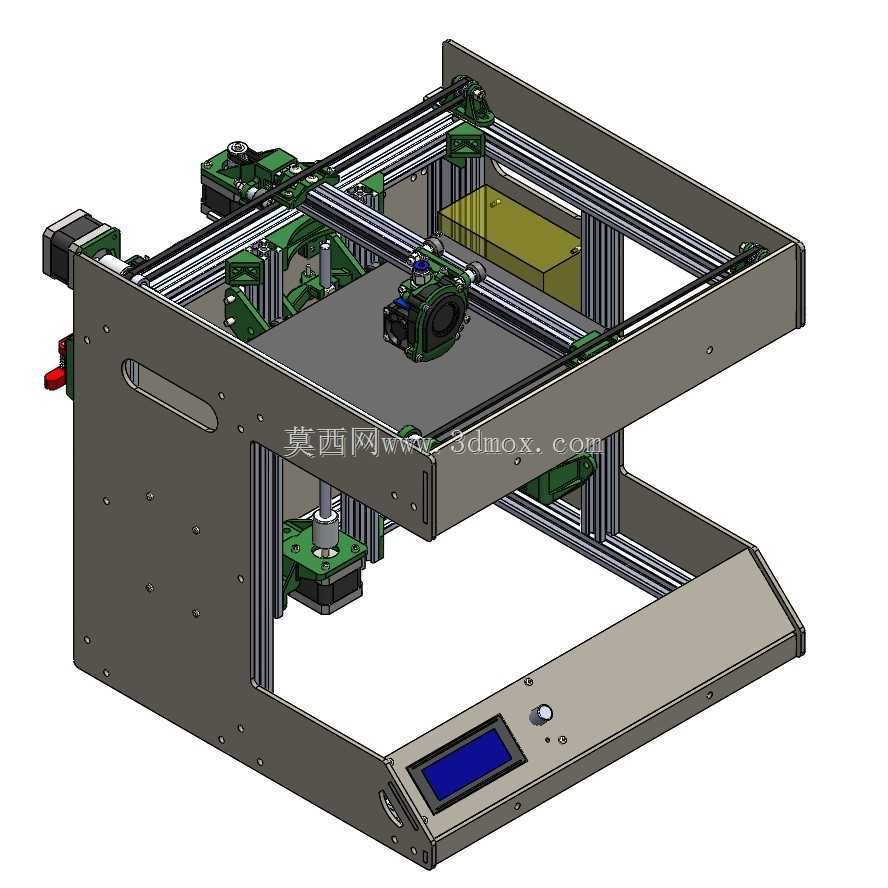

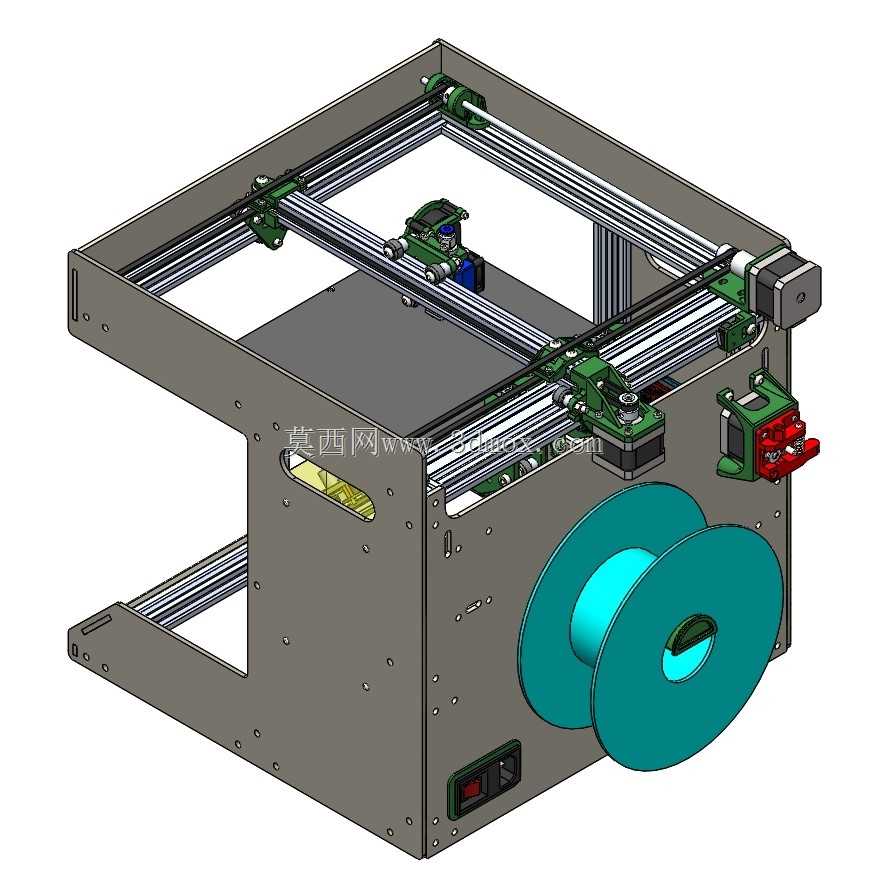

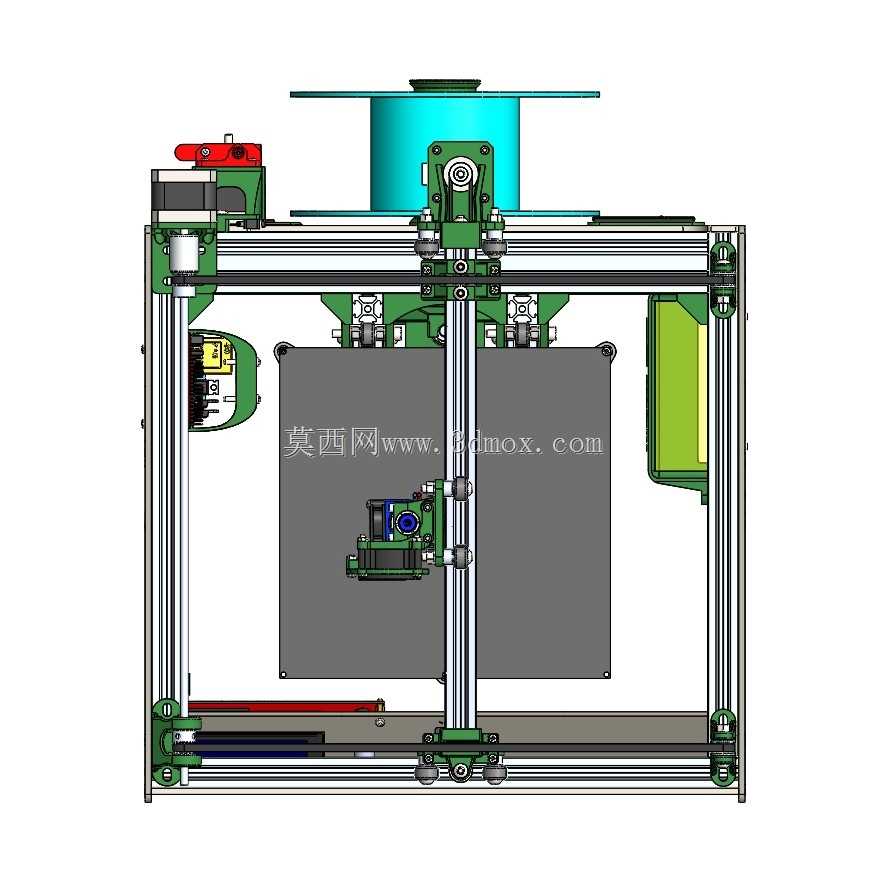

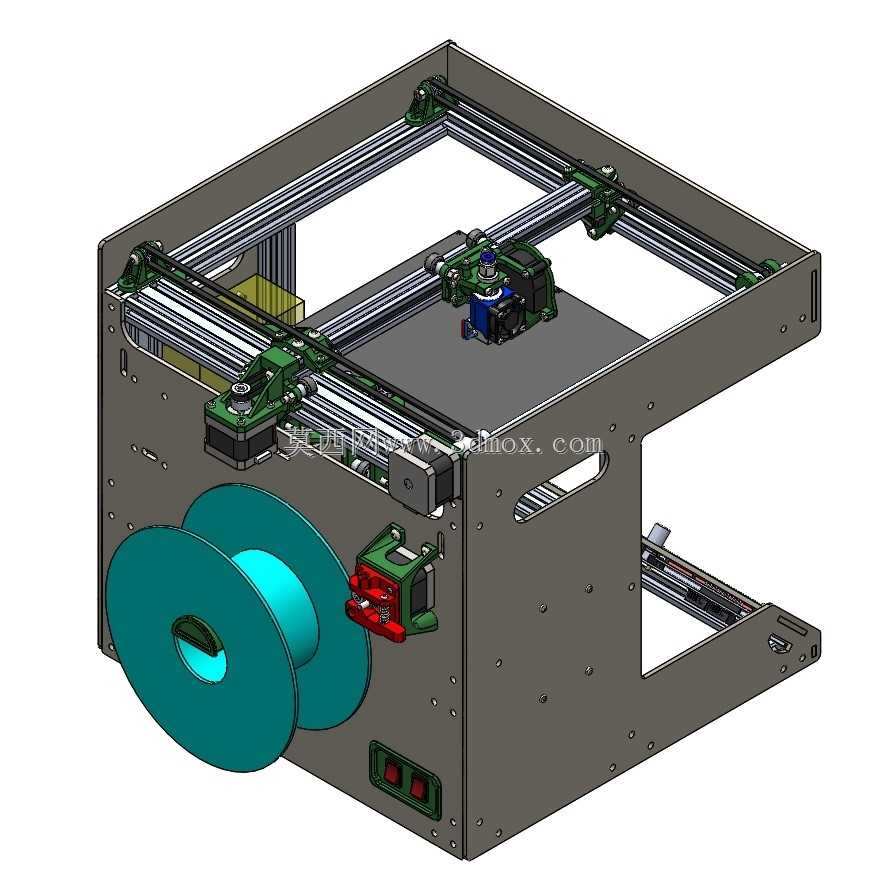

DIY桌面级200行程FDM打印设备

铝型材框架的拼接公差是这类自制设备最容易踩的坑，型材端面切割的垂直度偏差超过0.1mm，整组XY轴导轨的平行度就会出现肉眼可见的偏移，打印时挤出头会在行程中段出现卡顿抖纹。这套结构里所有型材连接位都预留了0.05mm的微调间隙，角码固定孔做了长圆槽设计，不用强行靠螺丝硬顶纠正型材形变，装配时靠百分表打表调整导轨平行度，锁紧后重复定位精度能控制在0.08mm以内。

Z轴的双丝杆同步问题一直是桌面级设备的通病，单侧丝杆受力不均会导致平台倾斜，打印到高层时层纹一边粗一边细。这套结构把Z轴电机布置在底座下方居中位置，通过同步带分动给两侧丝杆，传动比做了1:2的减速设计，既降低了电机负载，又能抵消两侧丝杆的导程误差，平台升降全程的水平偏差不会超过0.03mm，哪怕打印200mm高度的薄壁件也不会出现层错。

挤出头的安装座做了镂空减重设计，整个运动组件重量控制在230g以内，XY轴高速移动时的惯性大幅降低，回抽响应速度比常规安装座快0.2秒，打印尖角位置不会出现拖丝毛刺。前端的散热风道是斜向45度出风，刚好对准挤出头的喉管位置，不会吹到刚挤出的熔融耗材，既保证了喉管散热充分避免堵头，又不会让模型局部快速冷却产生翘边。

前面板的显示屏和操作按钮做了下沉式安装，边缘和钣金面板齐平，不会因为日常操作磕碰导致按键损坏。侧面预留的提手位置刚好在设备重心上方，单人搬运时不会出现倾斜，内部的电控模块全部集中在底座后侧的封闭仓里，接线时不用拆开整个框架，维护更换主板、电源只需要拆下后侧盖板就能操作，走线全部沿着型材槽位布置，用卡扣固定不会和运动部件产生干涉。

所有钣金件的折弯边都做了R2的圆角处理，没有尖锐毛边，装配时不会划伤手，钣金和型材的连接位都加了橡胶减震垫，打印时电机产生的震动不会直接传导到框架上，整机运行噪音比同规格设备低8分贝左右。打印平台的调平螺母做了滚花设计，徒手就能调整松紧，不用借助扳手，平台下方的弹簧刚度经过匹配，不会因为长时间受压出现弹力衰减，调平后能连续打印数十小时不用重新校准。
