带真空玻璃升降器的伸缩臂装载设备

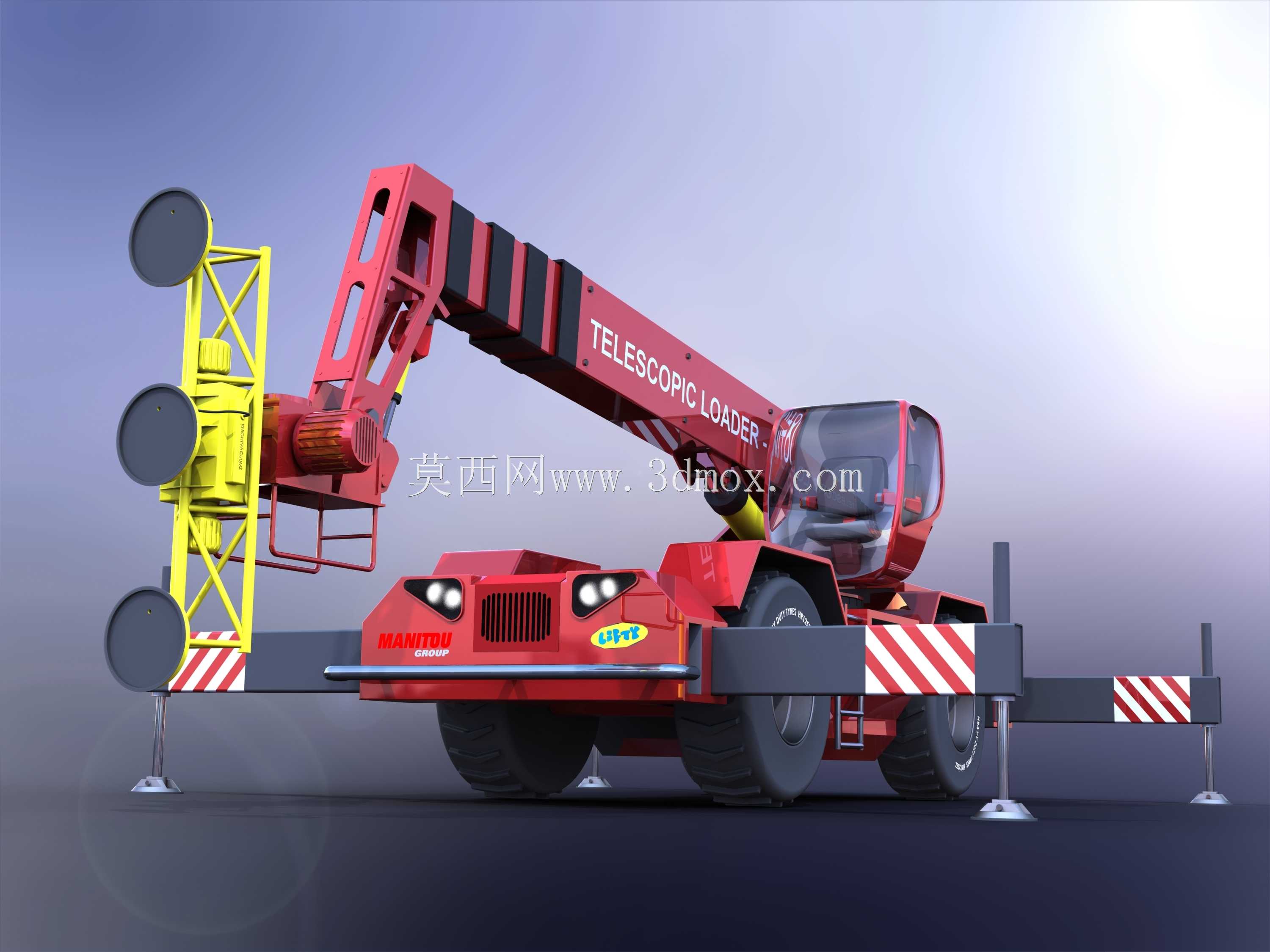

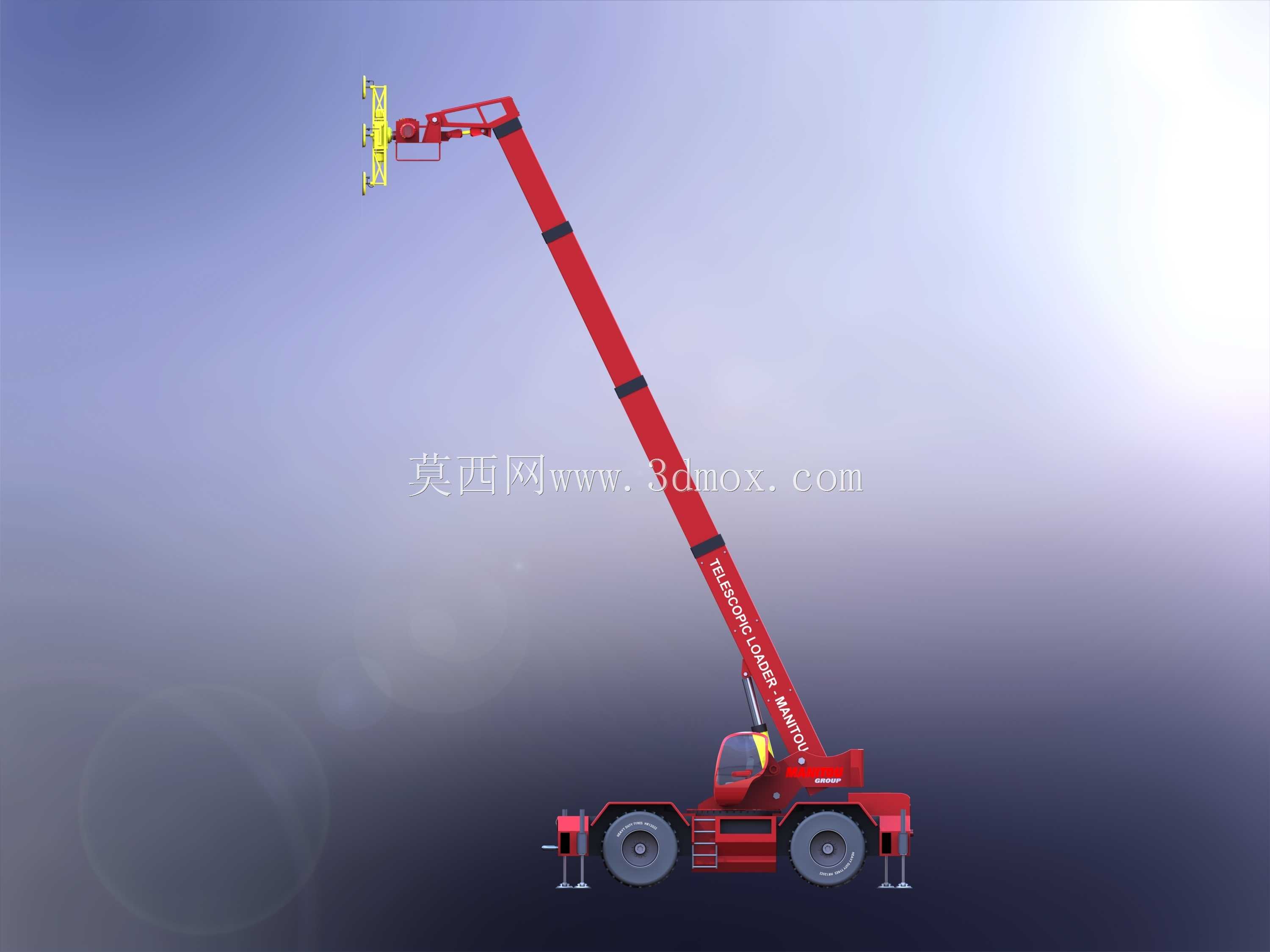

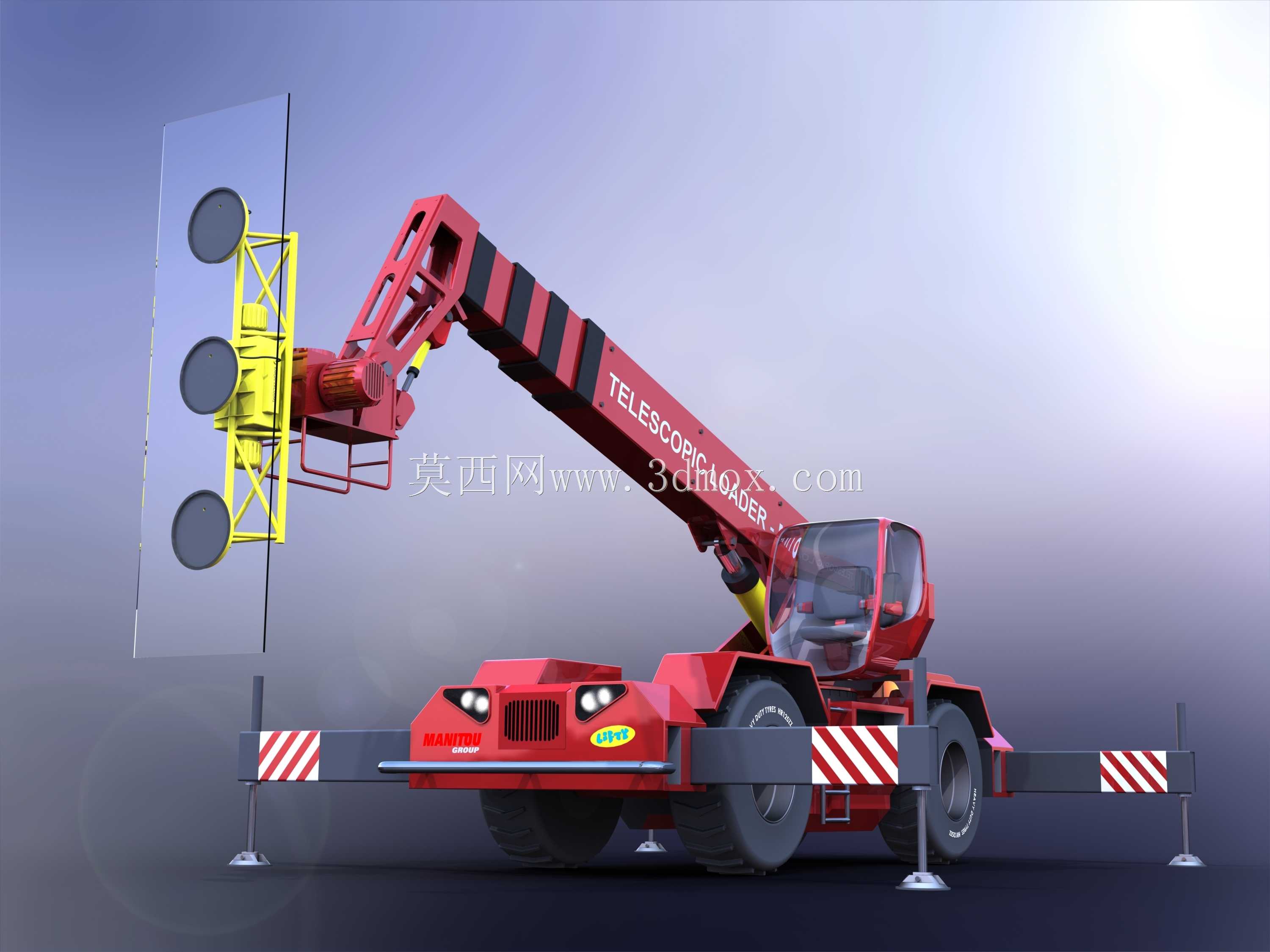

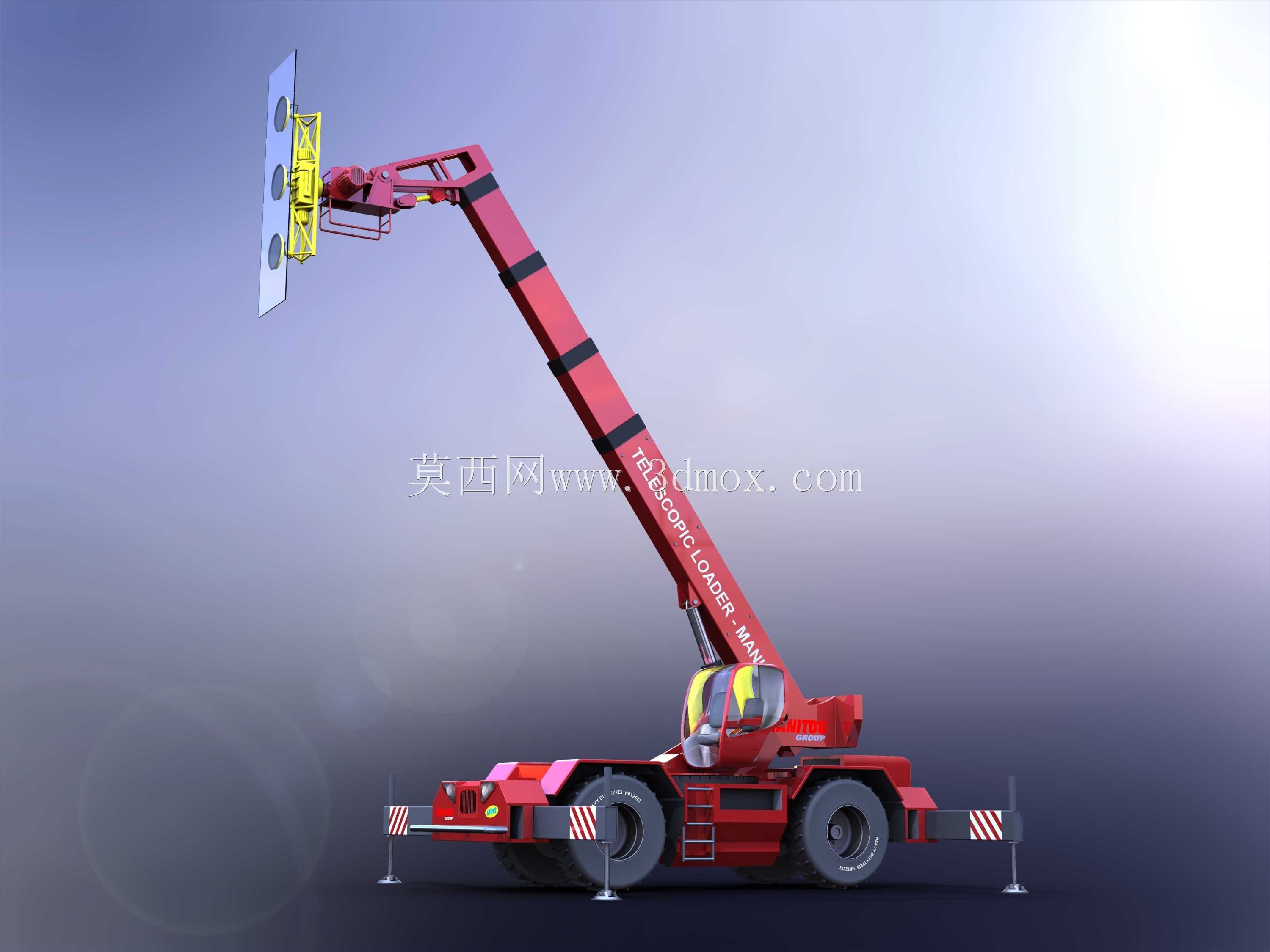

高空幕墙玻璃更换作业里，传统伸缩臂装载机的作业端往往缺乏专用吸附固定结构，玻璃抬升过程中容易出现滑移磕碰，臂架伸缩段的配合间隙如果控制不当，带载伸出到20米以上高度时，末端的晃动量会直接超出玻璃对位的允许误差范围，甚至出现吸附端脱载的安全隐患。这款伸缩臂装载设备的结构设计，完全围绕高空大跨度玻璃安装的工况做了针对性调整，臂架的多节伸缩段没有采用常规的等截面设计，每节臂的搭接位置都做了局部加厚的耐磨衬板安装位，衬板的调节螺栓预留了0.2到0.5毫米的公差调整空间，现场装配时可以根据实际磨损情况动态调整配合松紧，不用整体拆解臂架就能补偿长期使用带来的间隙增大问题。末端加装的真空玻璃升降器没有直接刚性固定在臂架端头，两者之间增设了一组带缓冲阻尼的浮动连接座，玻璃吸附完成后抬升过程中，遇到小幅风载晃动或者臂架微动时，浮动座可以吸收大部分侧向冲击力，避免玻璃直接承受刚性拉扯力。臂架根部的铰接座做了加宽处理，铰接孔的同轴度公差控制在0.08毫米以内，配合自润滑轴承的使用，大角度变幅时不会出现卡滞异响，也能减少长期交变载荷下的铰接座开裂风险。液压管路的排布沿着臂架内侧的走线槽固定，每节臂的伸缩位置都预留了足够的管路弯曲余量，臂架全伸全缩过程中管路不会出现拉扯、挤压的情况，走线槽外侧还加装了可拆卸的防护盖板，户外作业时能阻挡碎石、灰尘磨损管路外壁。真空系统的储气罐直接集成在臂架中部的空余位置，没有额外占用作业端的负载空间，罐体的固定支架做了轻量化的镂空设计，在保证结构强度的前提下尽可能降低臂架中部的自重，减少臂架伸出时的下挠量。驾驶舱的操作手柄布局对应调整了玻璃吸附、升降的独立控制档位，操作时不用切换复杂的模式就能完成玻璃的吸附、角度微调、对位下放全流程，降低现场操作人员的学习成本。
