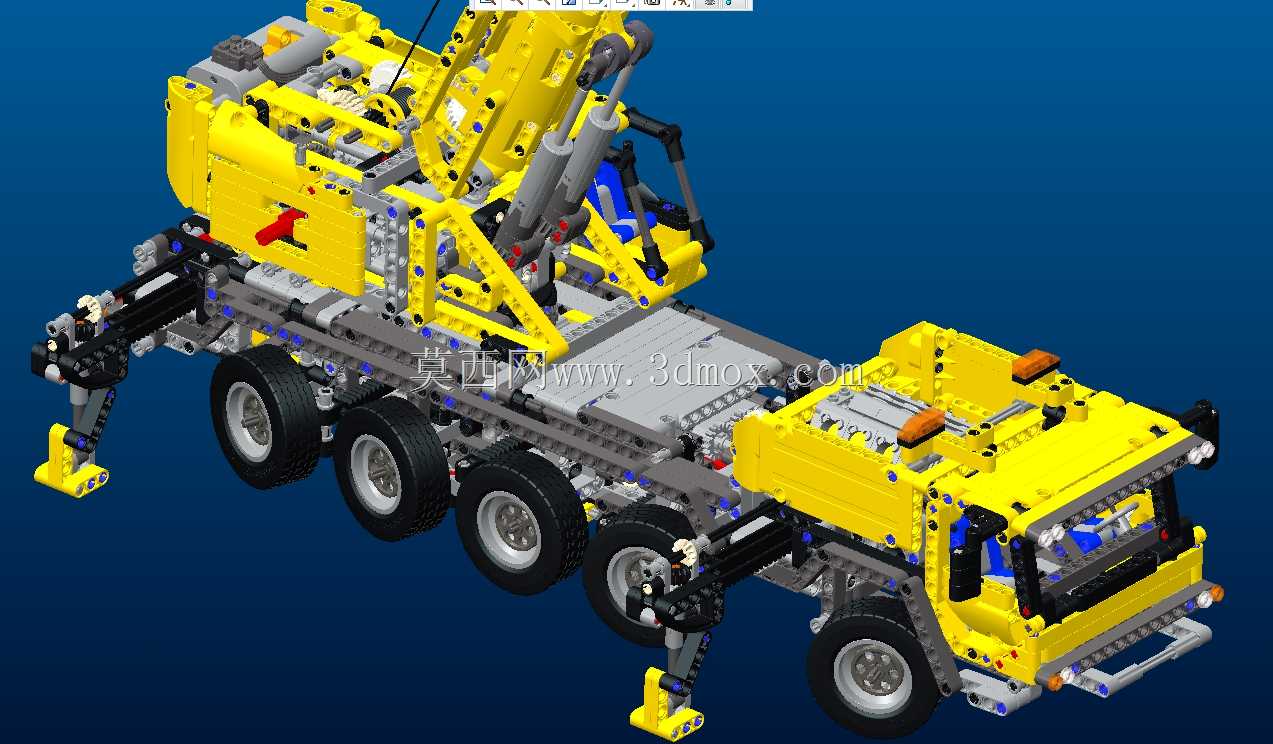

乐高科技组移动式起重机组装结构还原

多轴移动式起重机的支腿跨距与底盘刚性匹配，一直是实车设计里容易被忽略的装配矛盾点，这套积木还原结构刚好把这类工程取舍具象化。支腿与底盘大梁的连接位没有采用常见的单点铰接，而是用十字轴加双孔梁叠合的限位结构，抵消吊重作业时支腿承受的侧向倾覆力矩，哪怕把吊臂伸到最大仰角挂载模拟载荷，支腿也不会出现单侧翘曲的虚位。转向轮组的阿克曼转角间隙控制得很克制，轮边的转向拉杆没有做冗余的虚位补偿，推转车头时五组后轮的随动轨迹完全贴合实车的转弯半径，不会出现积木模型常见的轮组卡滞、胎面蹭到大梁侧板的问题。吊臂的伸缩段嵌套了两层滑动导向梁，每段伸缩臂的侧面都加了薄型摩擦销做阻尼限位，抬升吊臂时不会出现臂段自由滑落的情况，臂架根部的俯仰油缸用交叉轴做铰接支点，模拟液压支撑的受力路径时，能直观看到力从吊臂根部传递到底盘大梁的完整传导链路。底盘上的模拟发动机、变速箱模块没有做成纯装饰的外覆盖件，而是通过十字轴和分动箱结构连通到后轮驱动轴，推动车身时能看到内部齿轮组的同步转动，连驾驶室内的操控台、后视镜的安装位都做了卡扣式固定，不会因为频繁挪动就出现零件松脱。支脚的触地端做了可微调的伸缩结构，哪怕放置的台面有轻微不平整，也能通过调整支脚的伸出长度让整个车身保持水平，刚好对应实车作业前的支腿调平工序。吊臂头部的滑轮组预留了穿绳的走线槽，模拟起升钢丝绳的穿绕路径时，不会出现绳索脱槽的问题，臂架侧面的模拟液压管线用柔性软管零件固定，随吊臂俯仰时不会和周边结构产生干涉。
