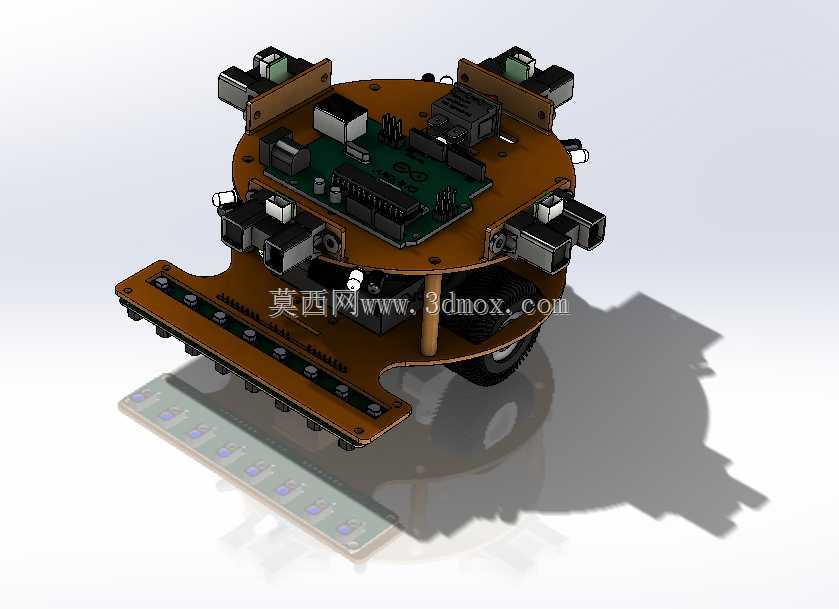

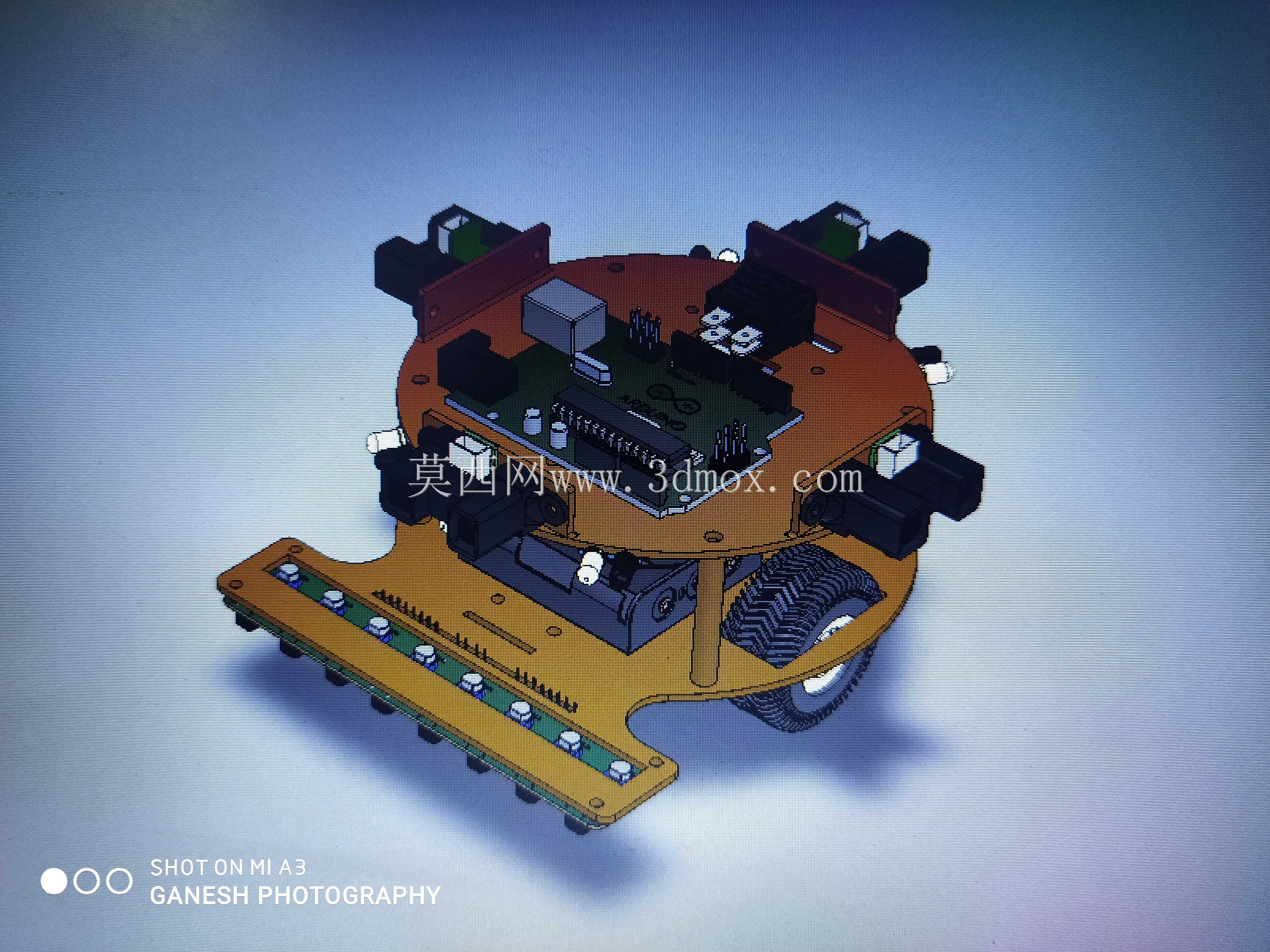

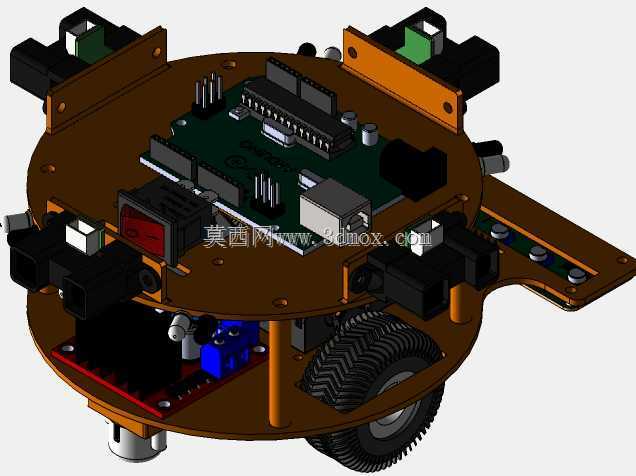

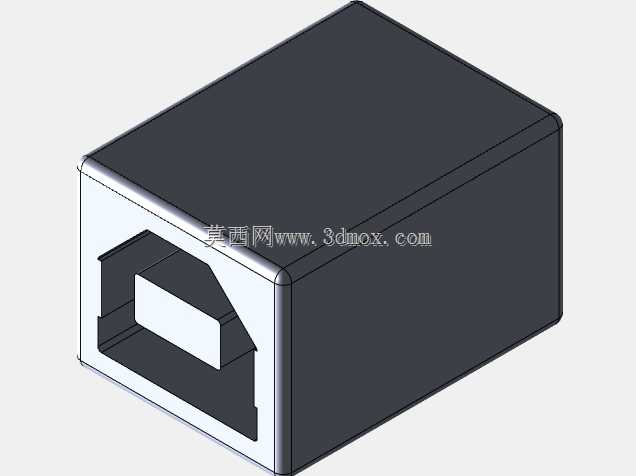

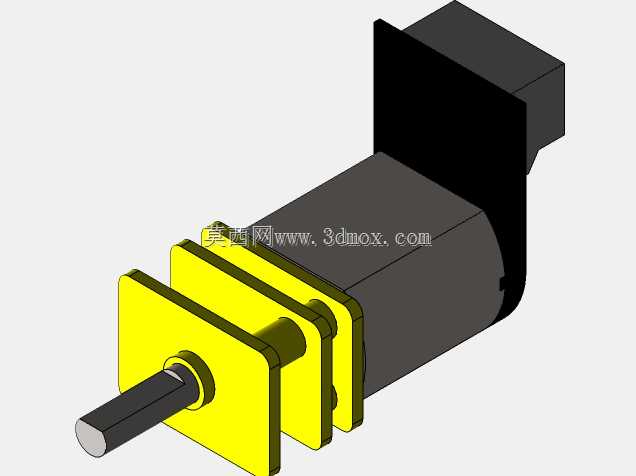

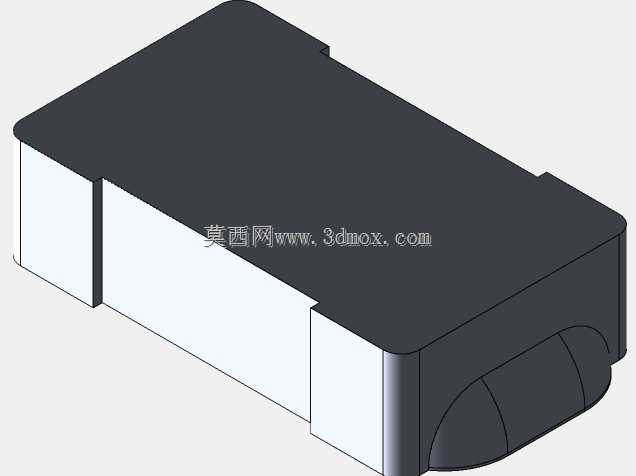

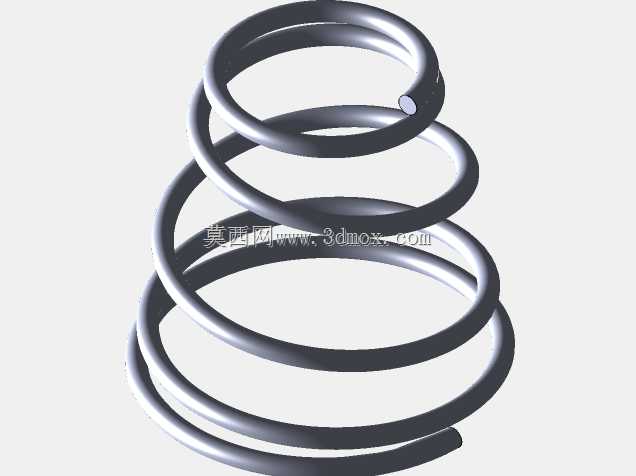

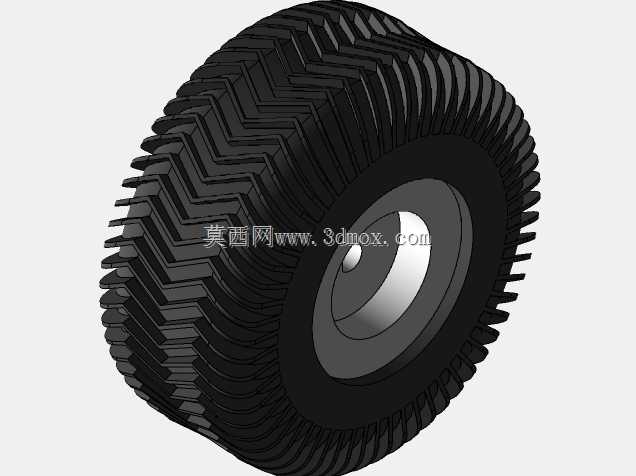

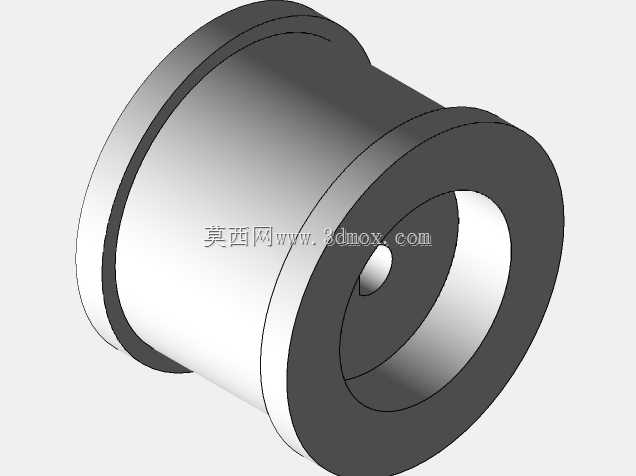

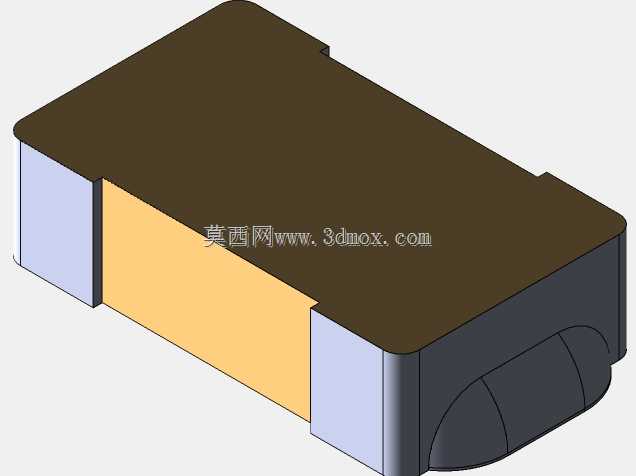

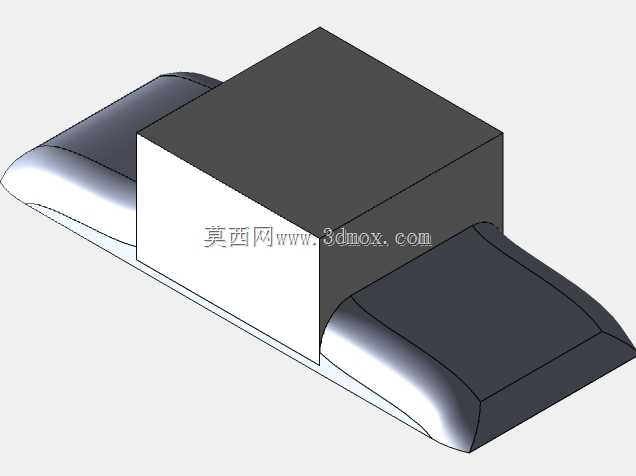

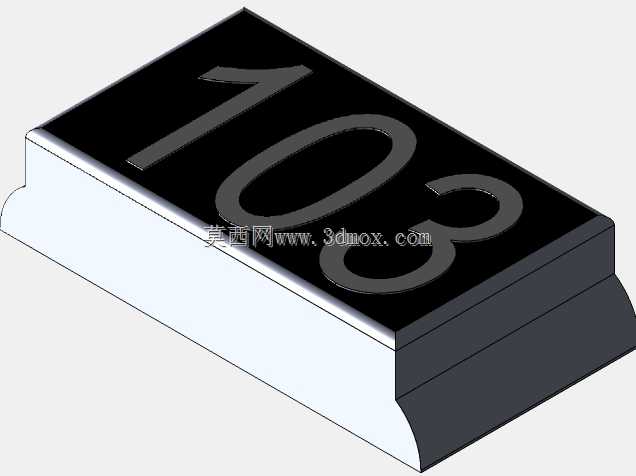

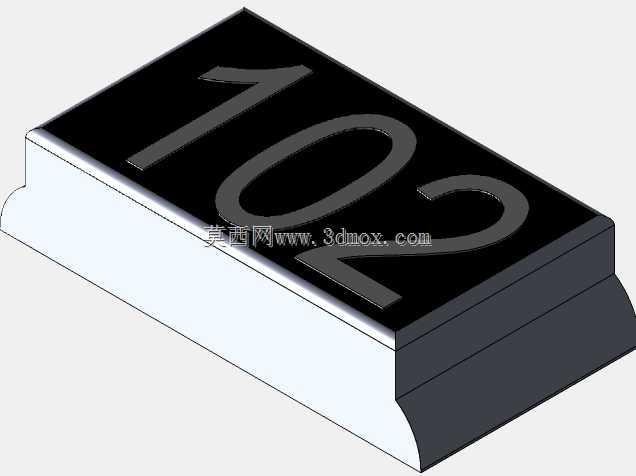

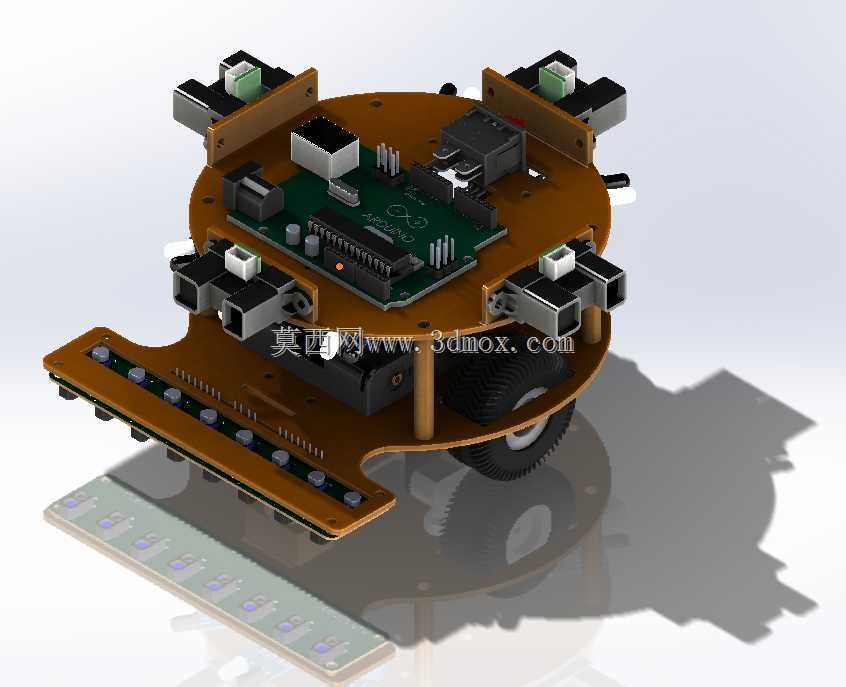

Arduino线跟随巡检移动机器人

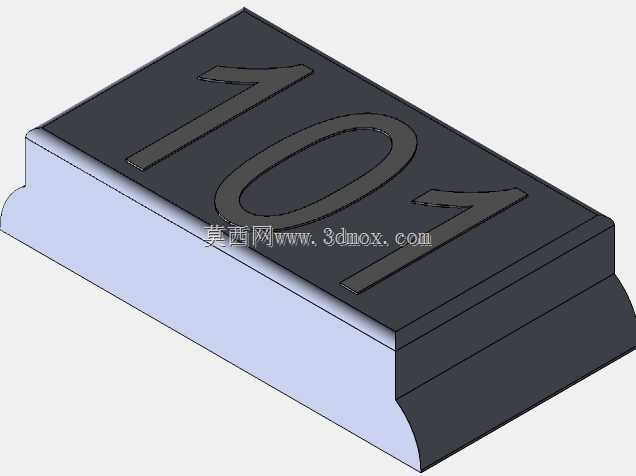

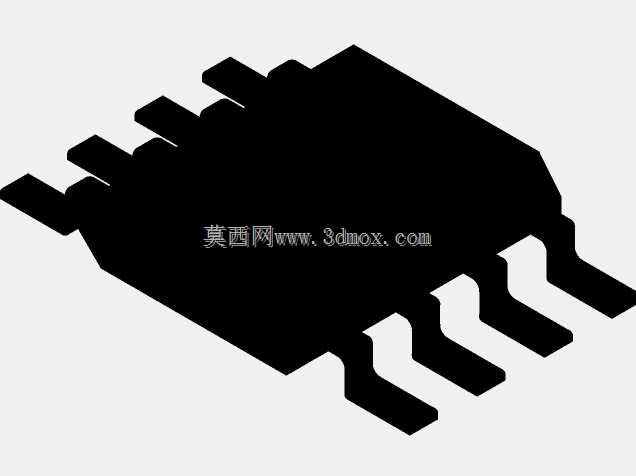

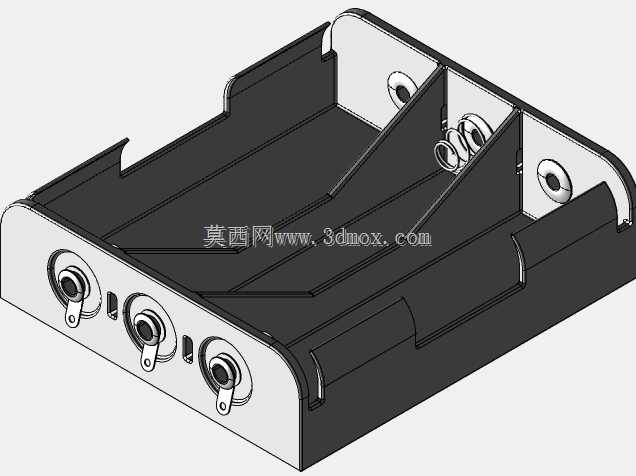

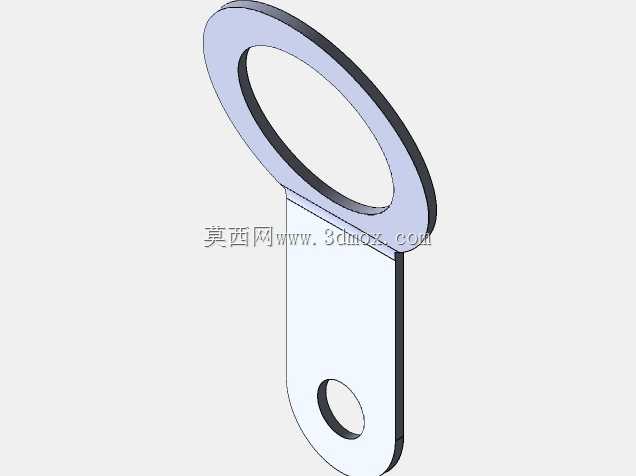

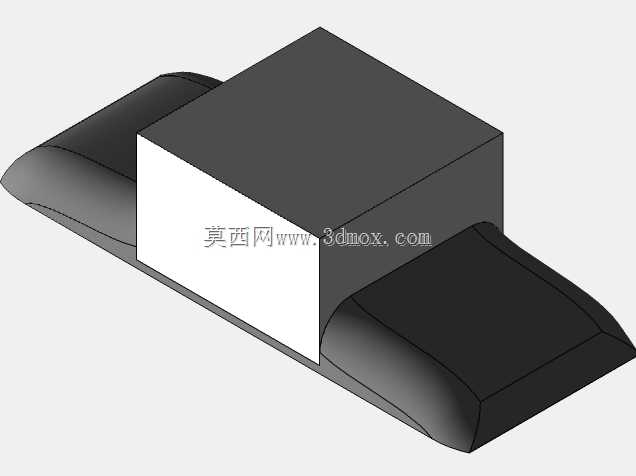

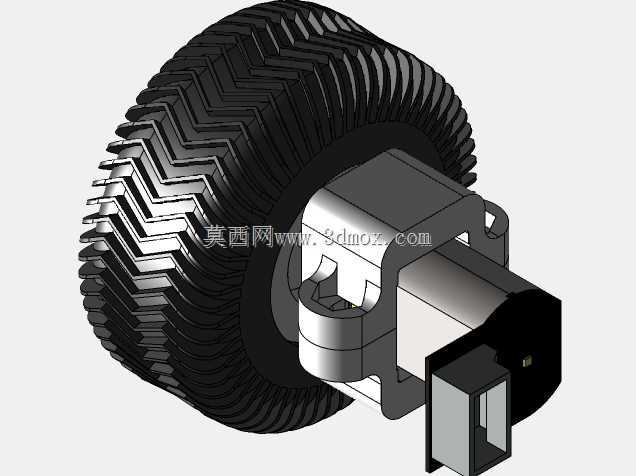

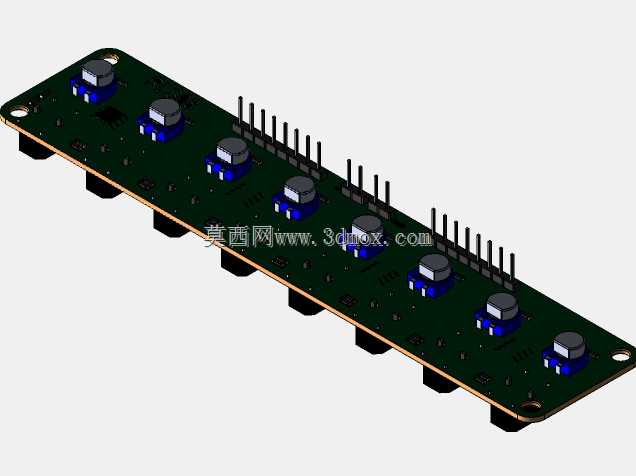

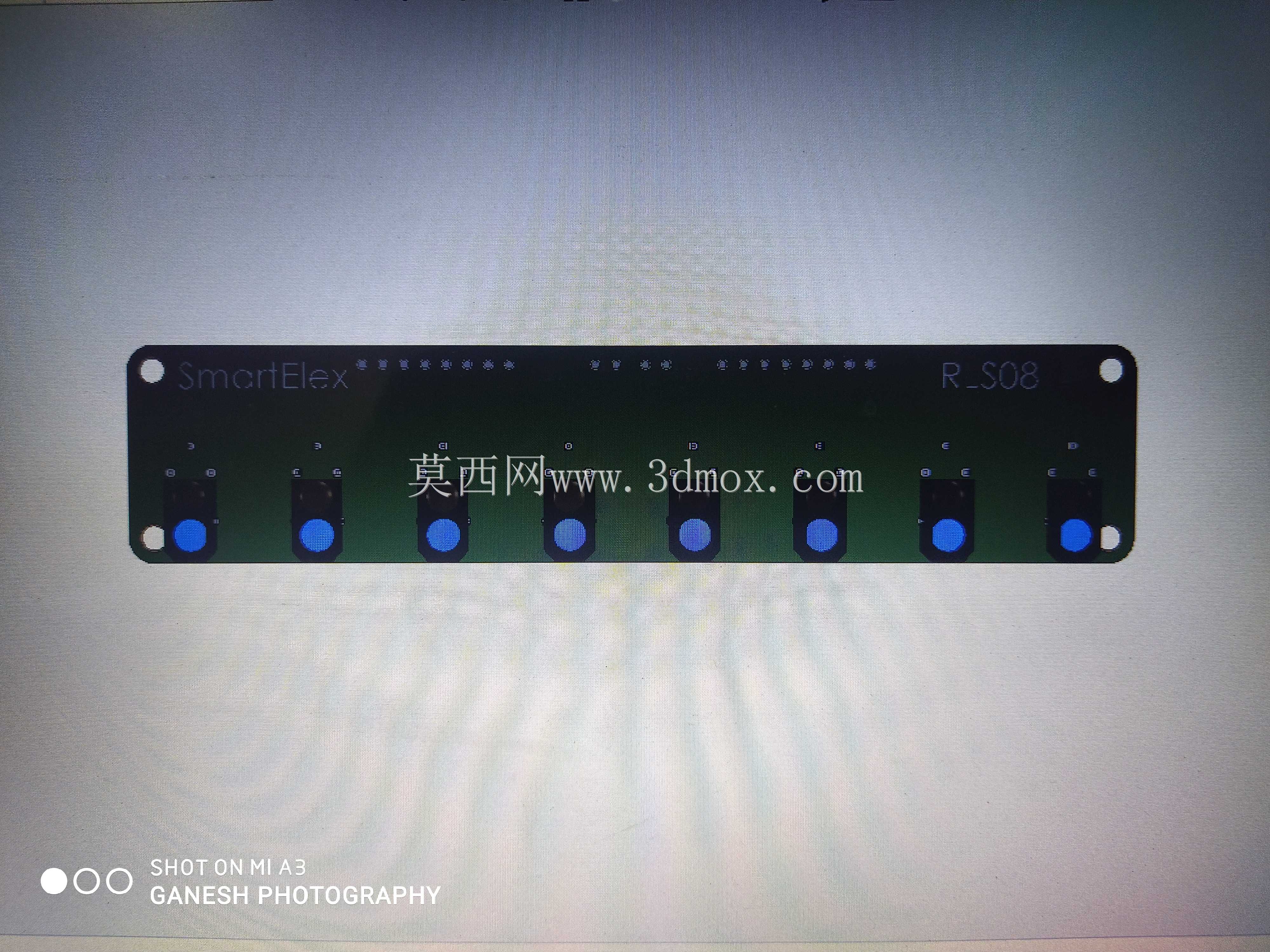

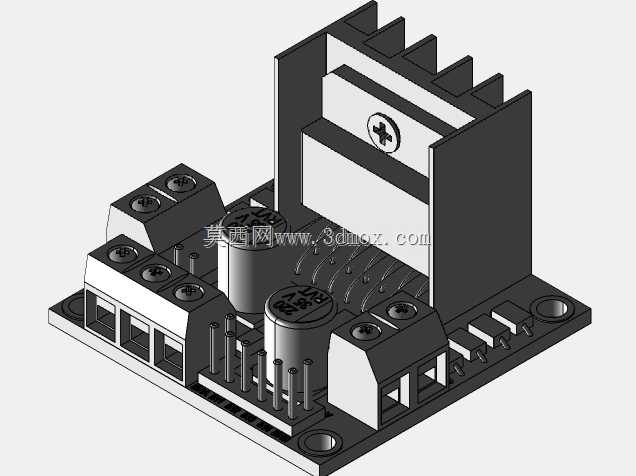

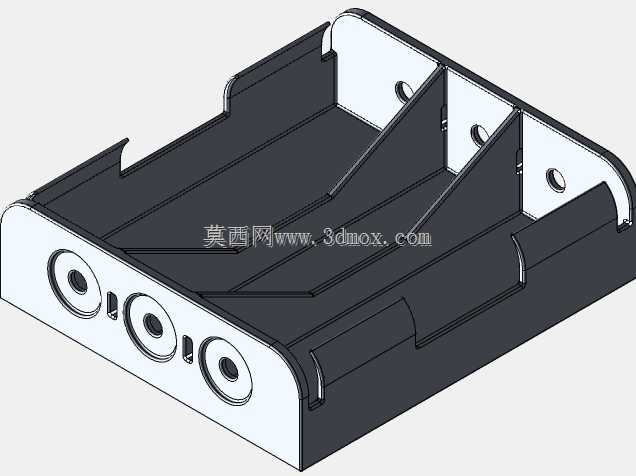

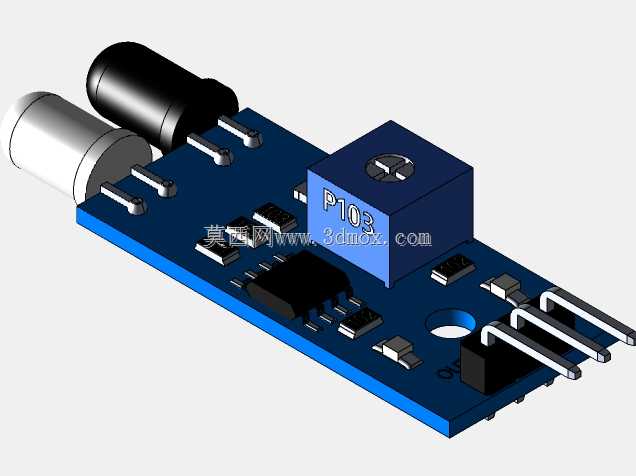

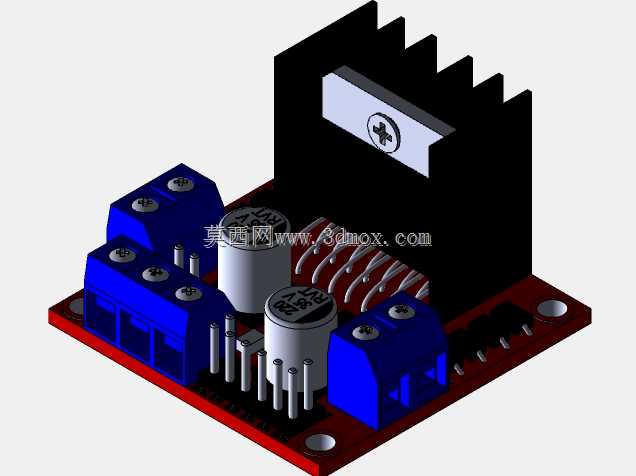

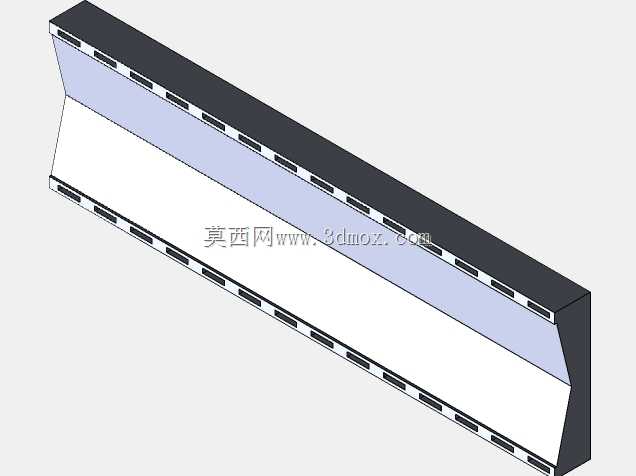

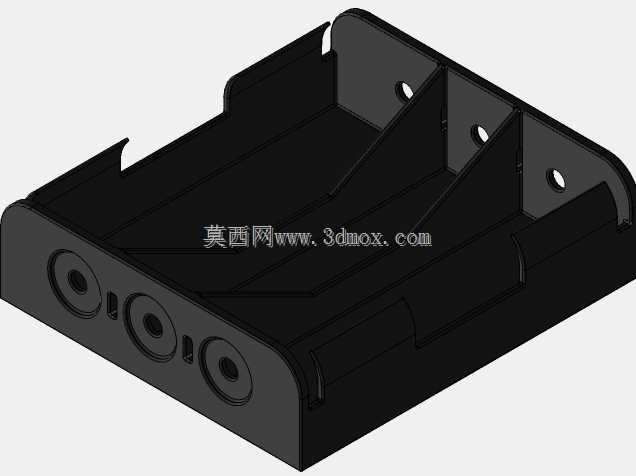

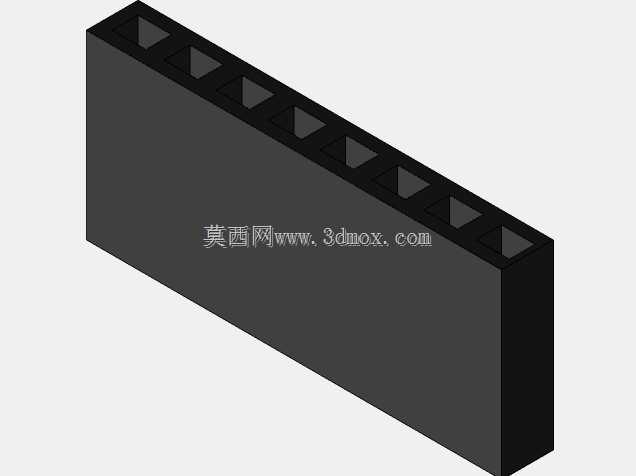

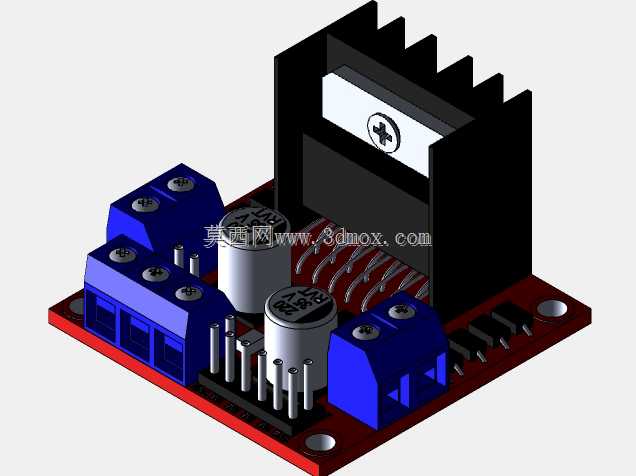

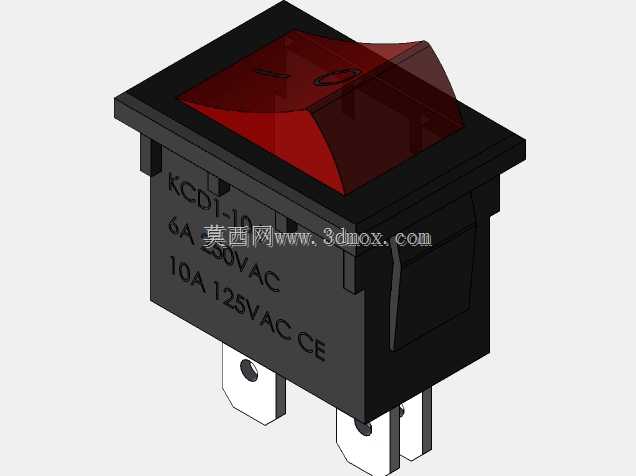

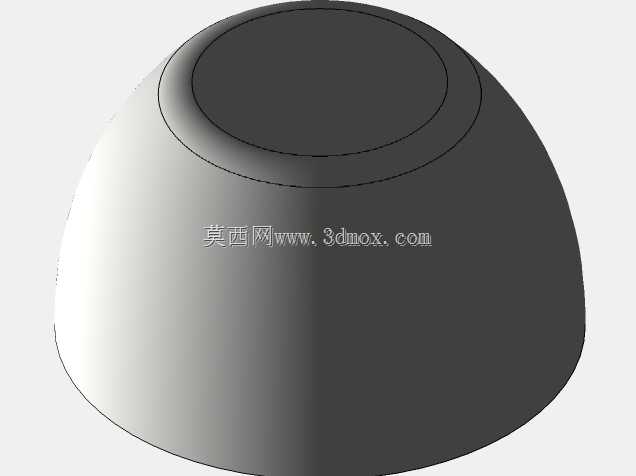

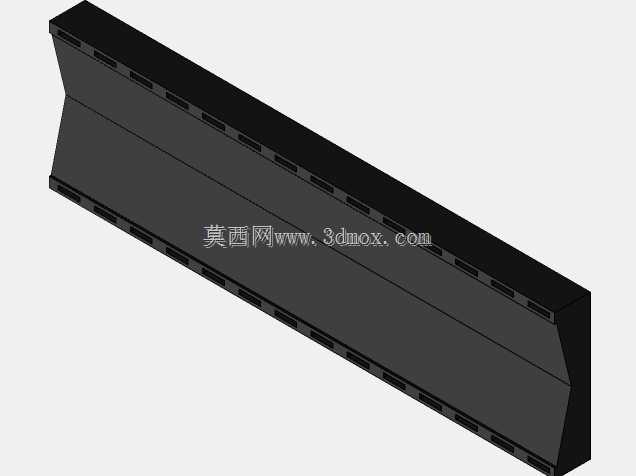

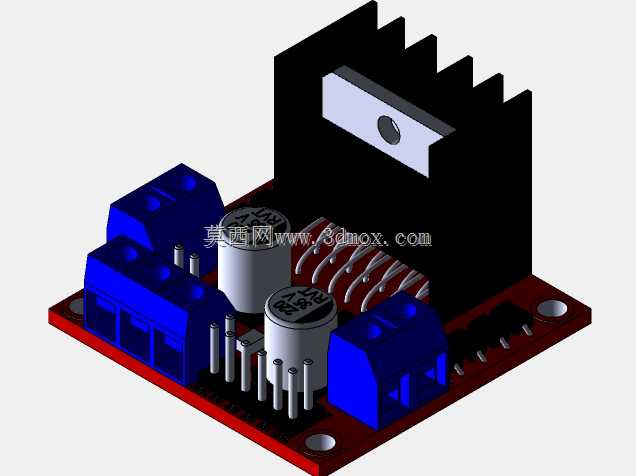

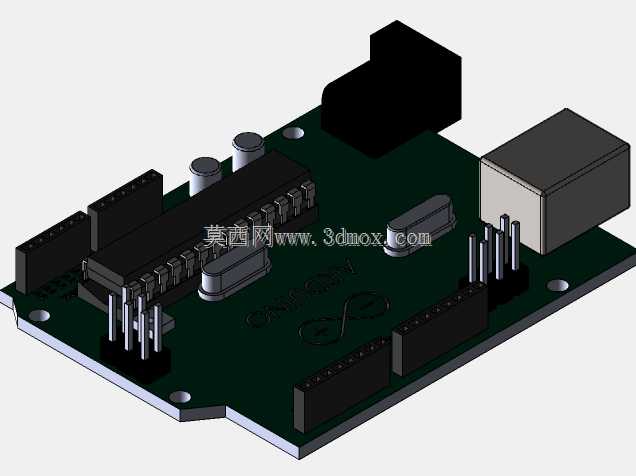

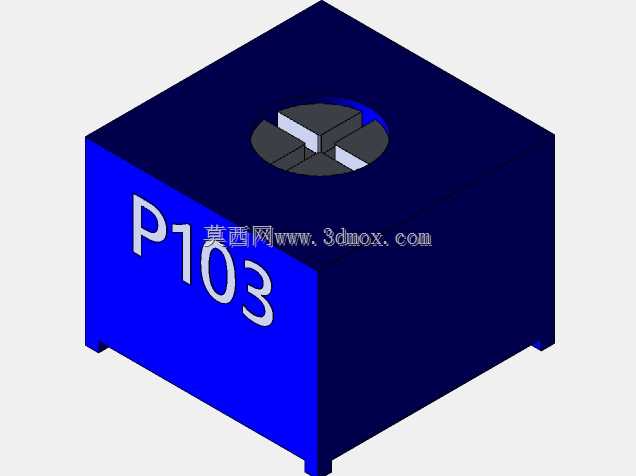

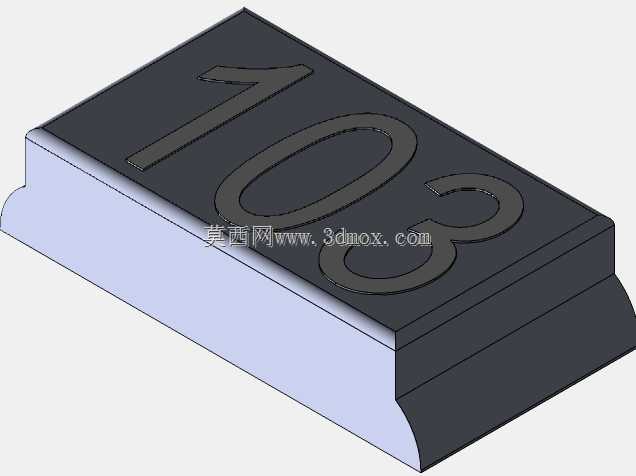

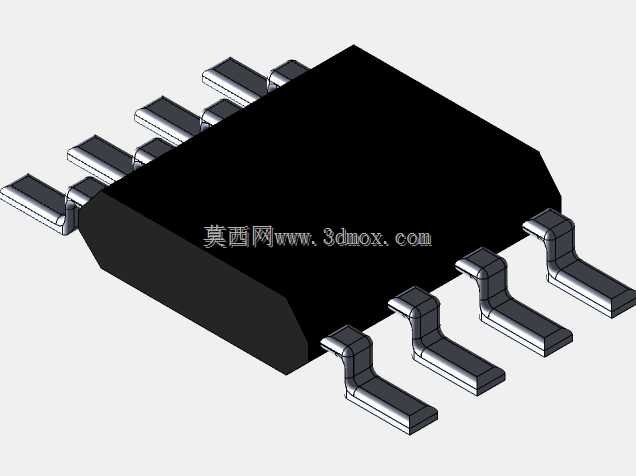

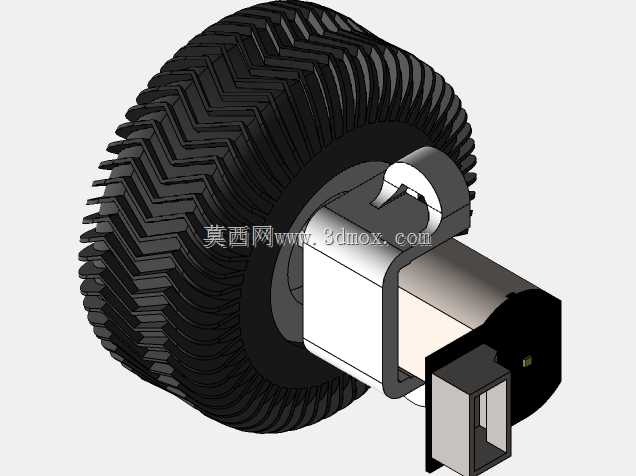

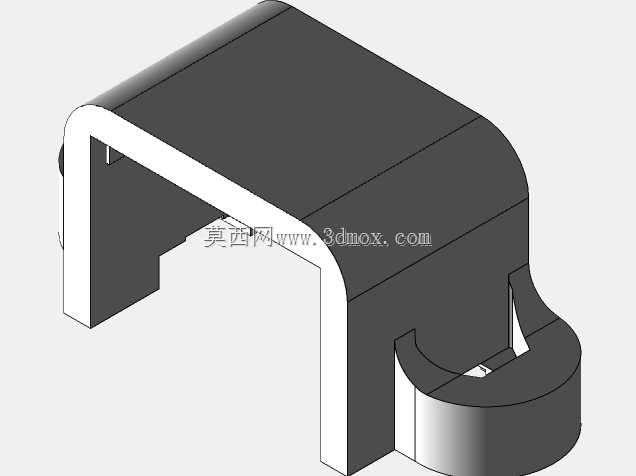

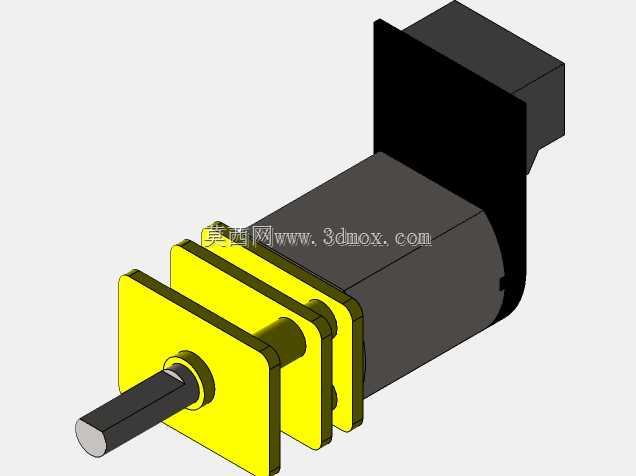

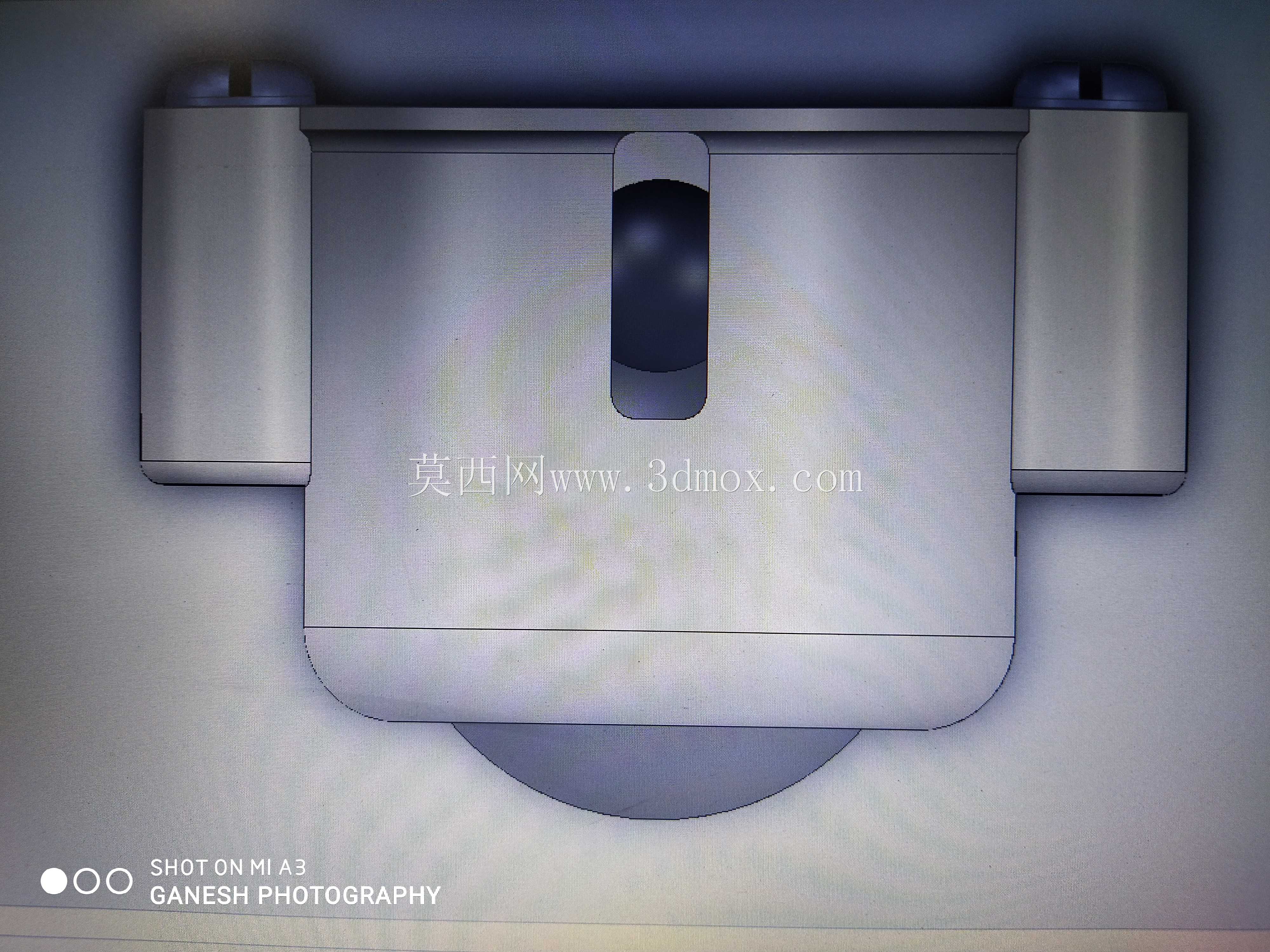

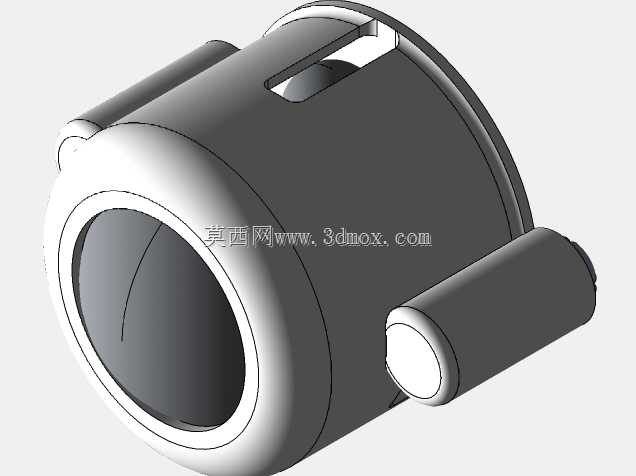

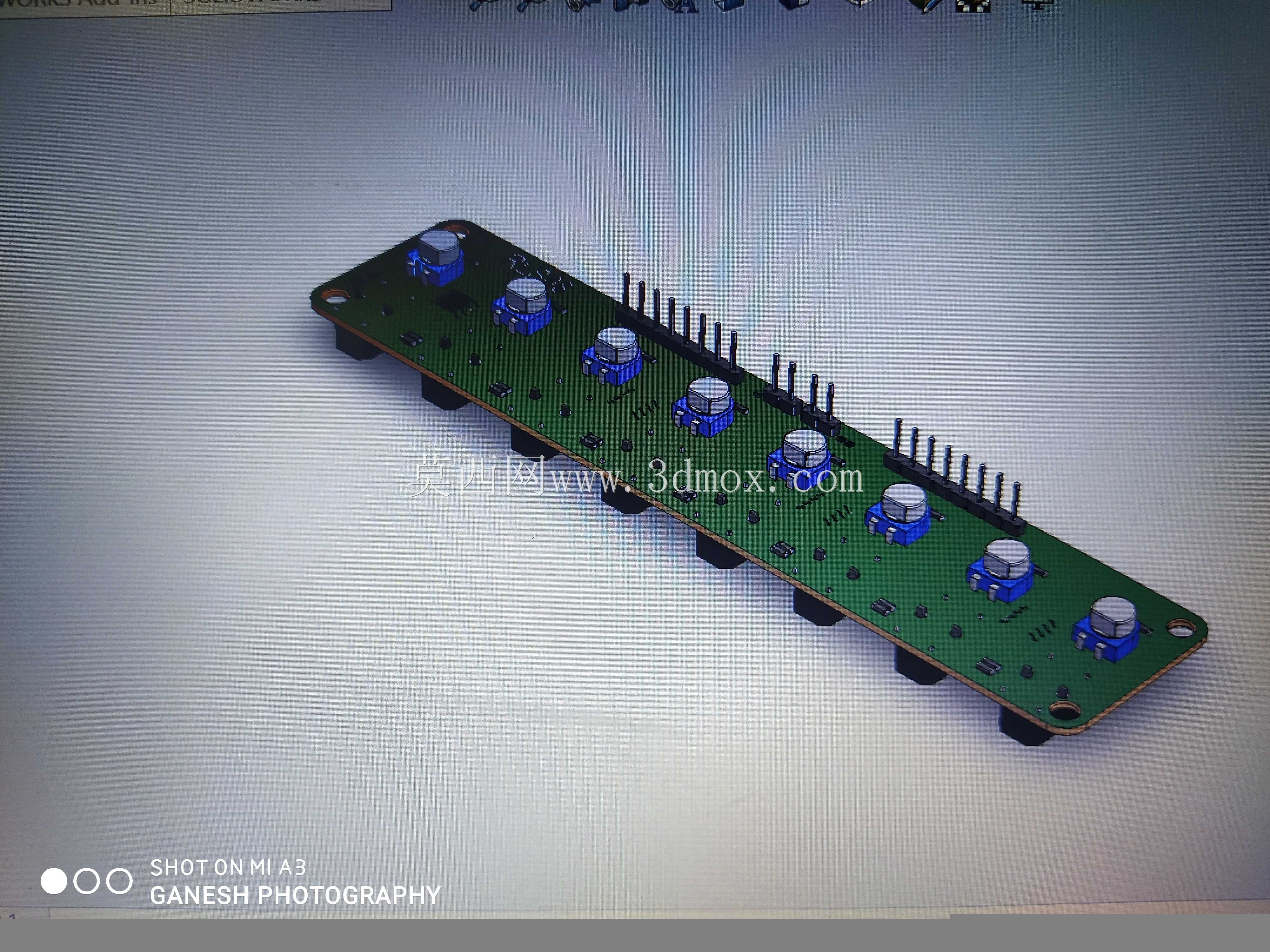

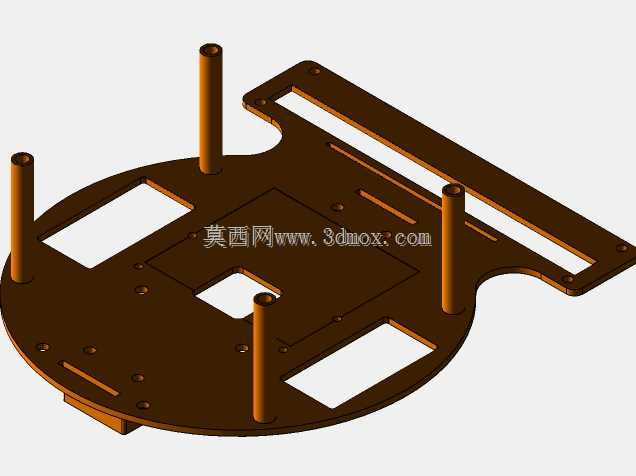

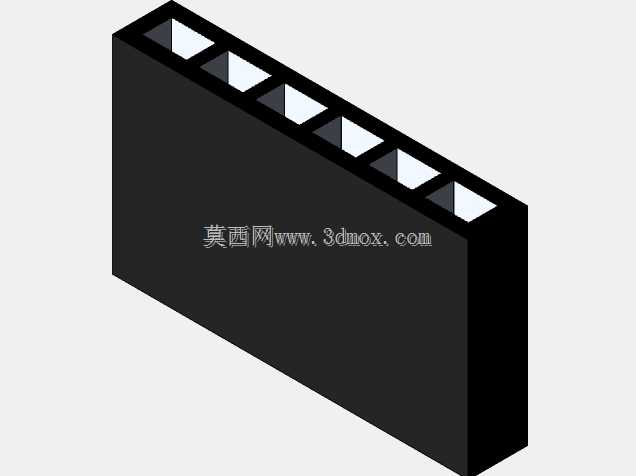

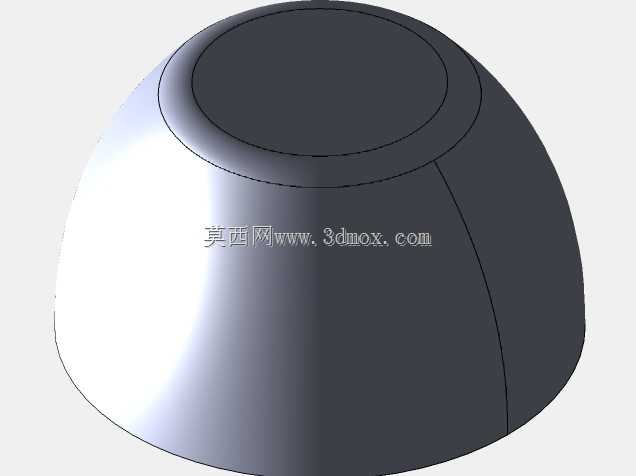

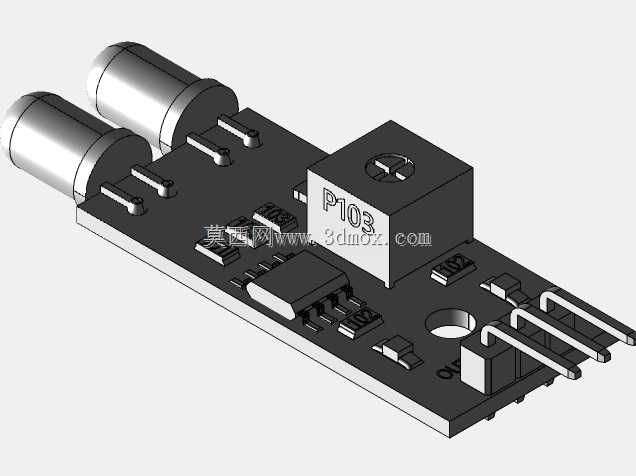

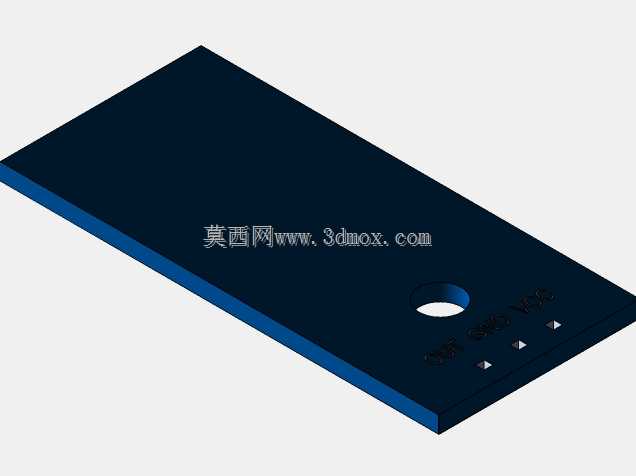

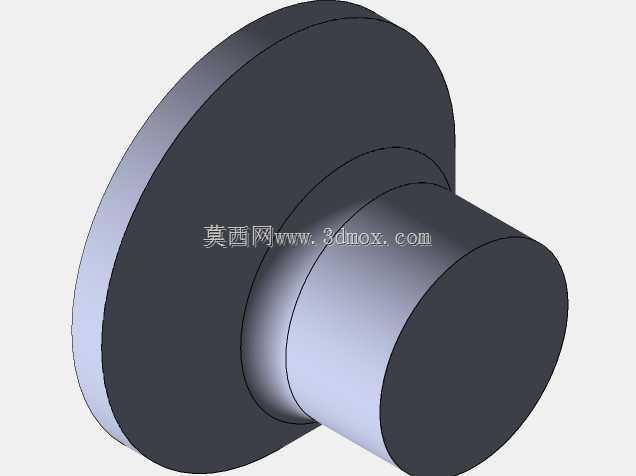

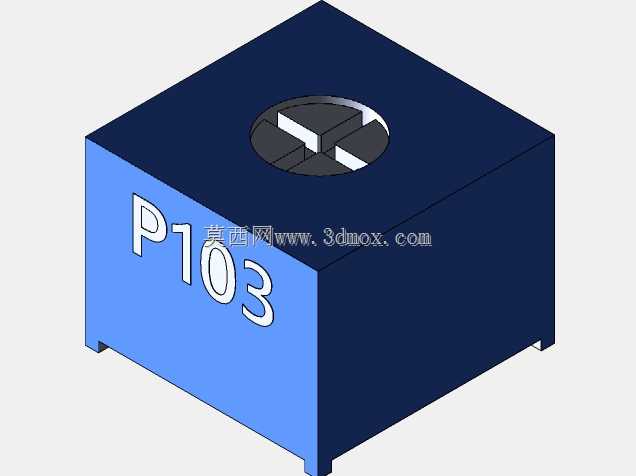

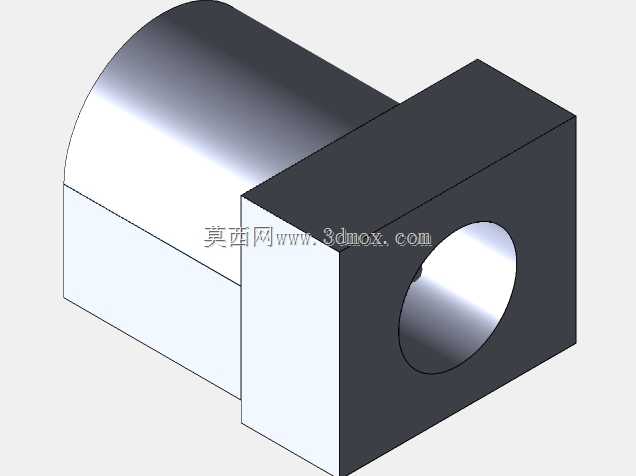

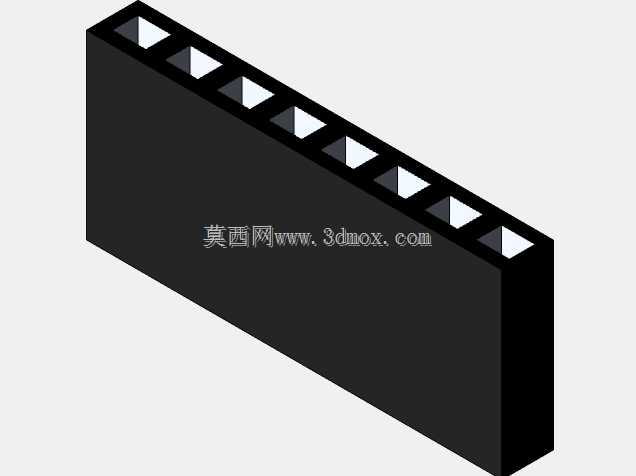

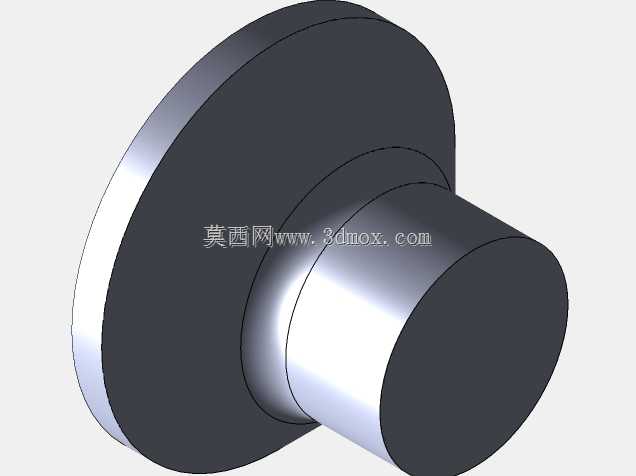

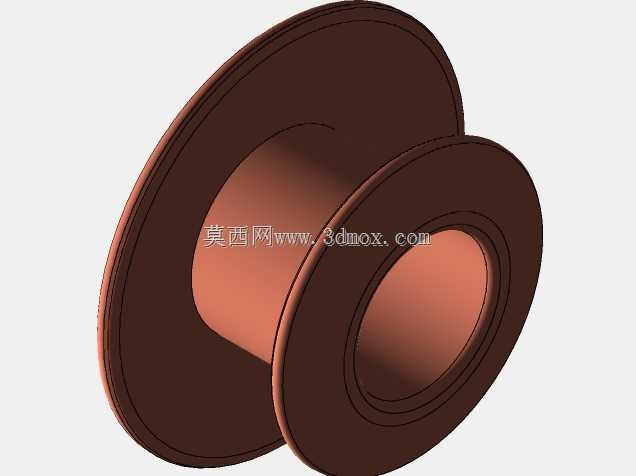

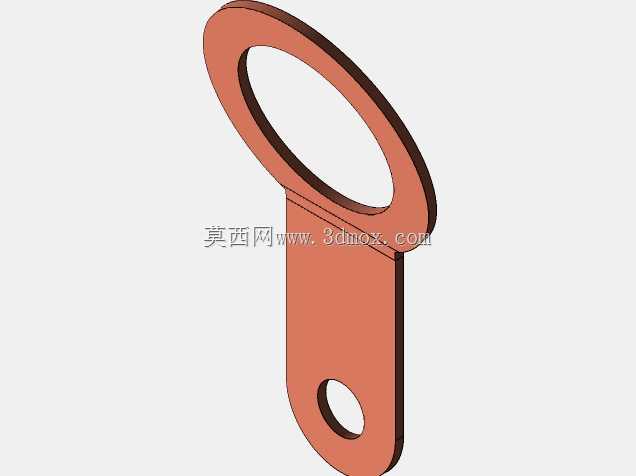

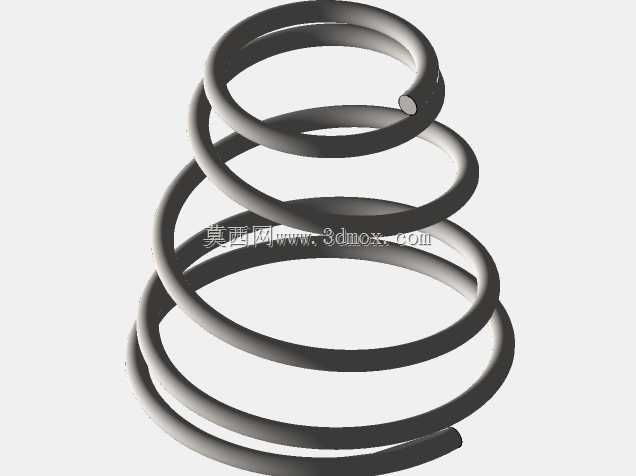

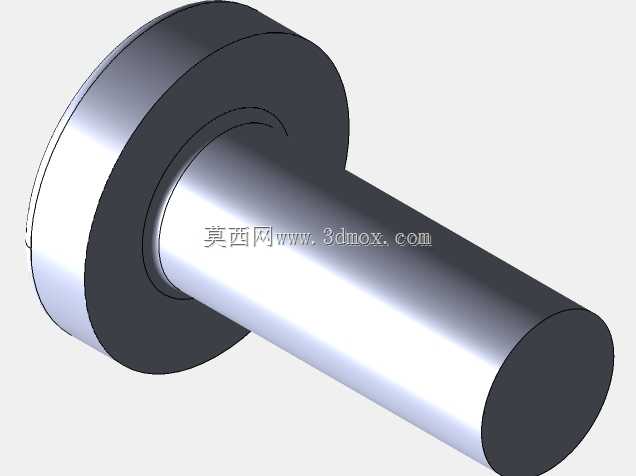

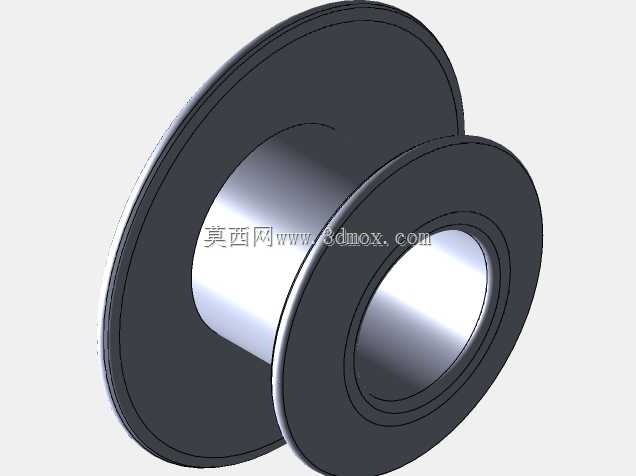

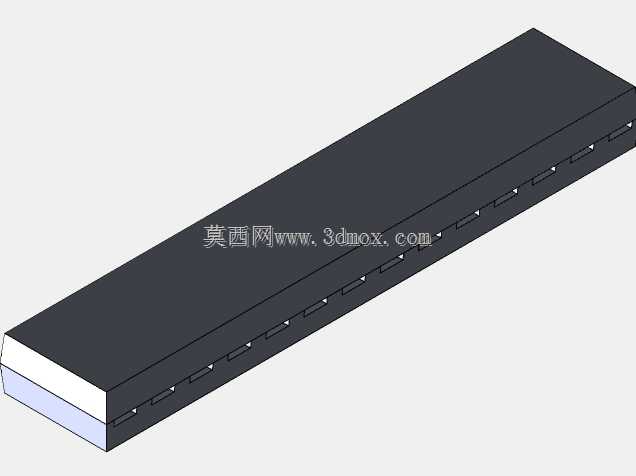

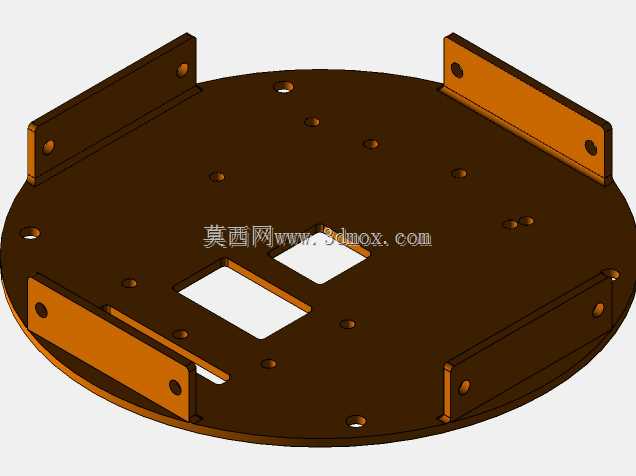

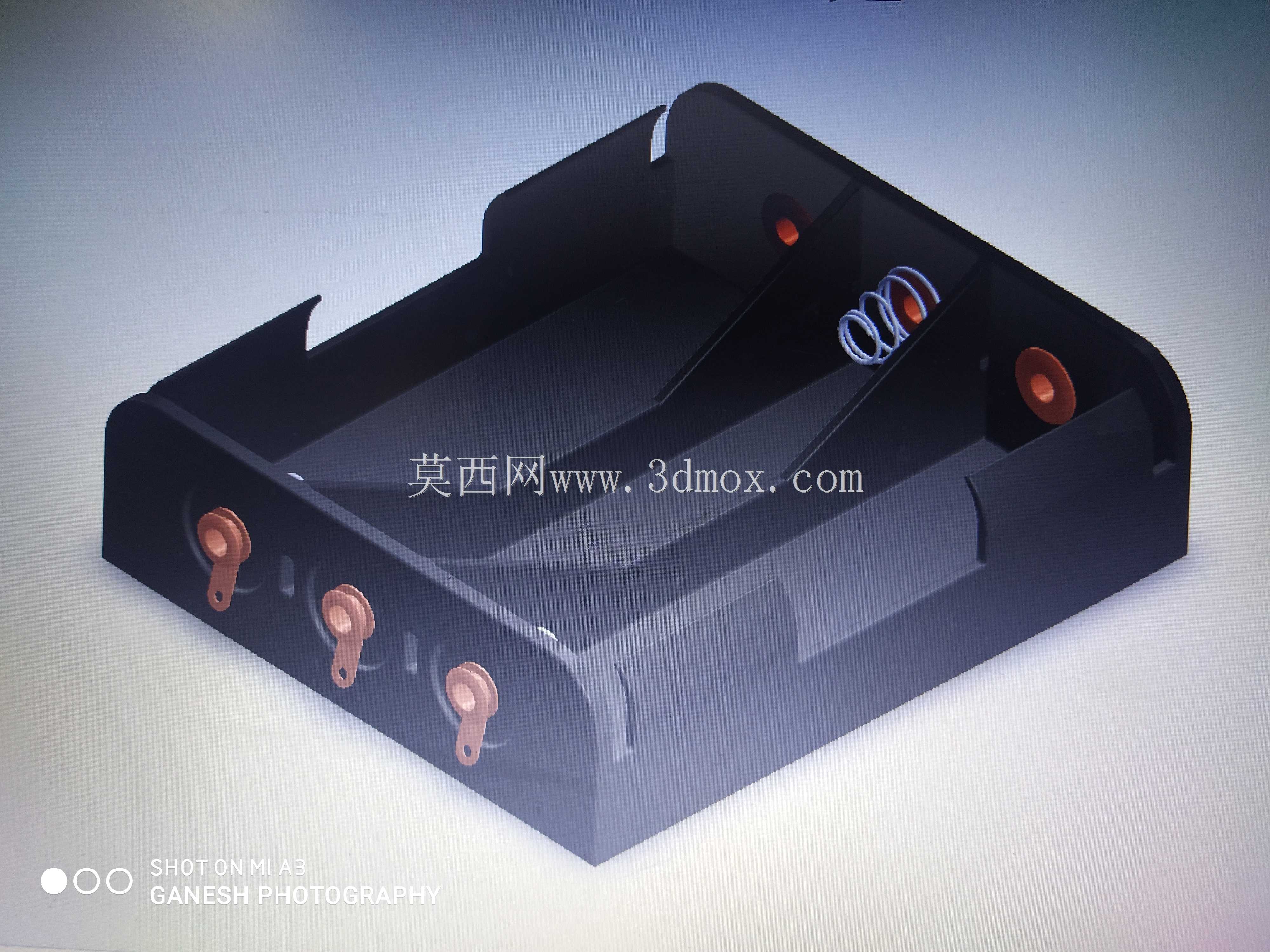

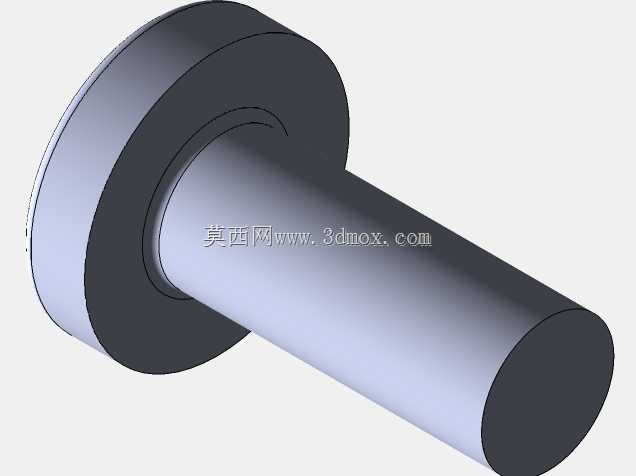

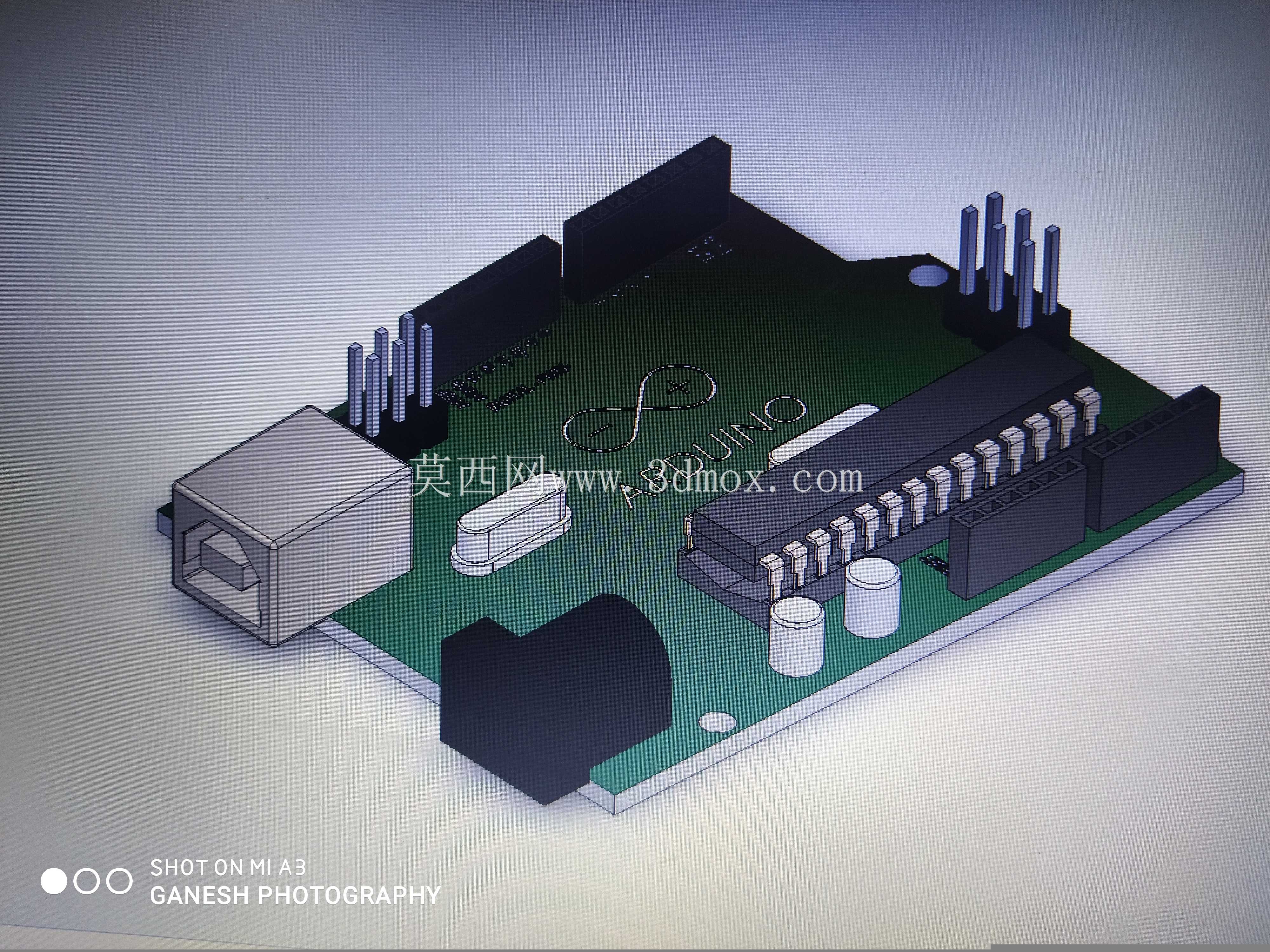

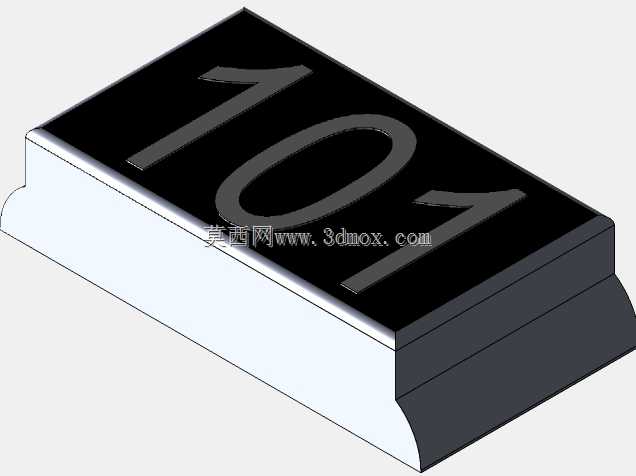

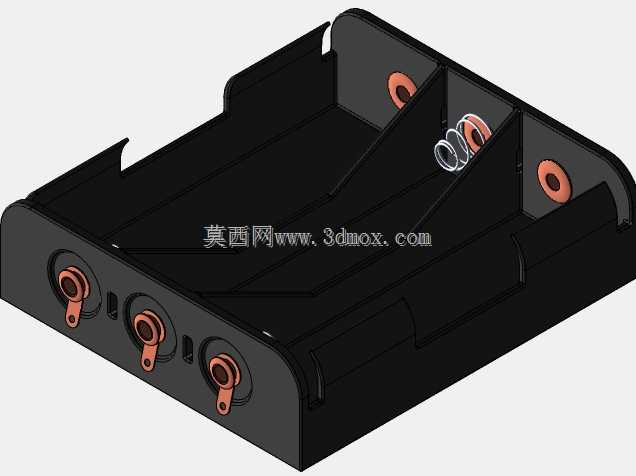

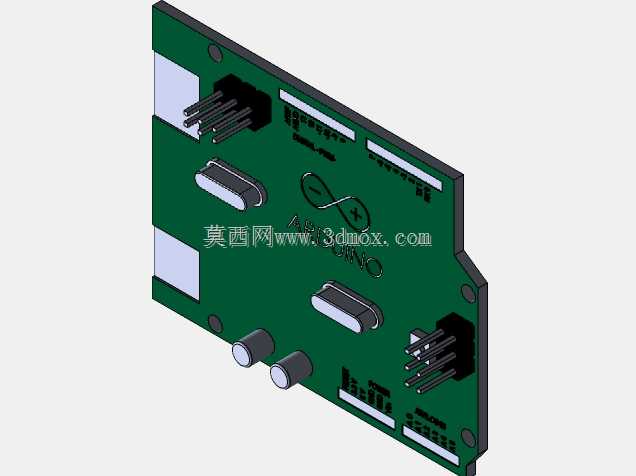

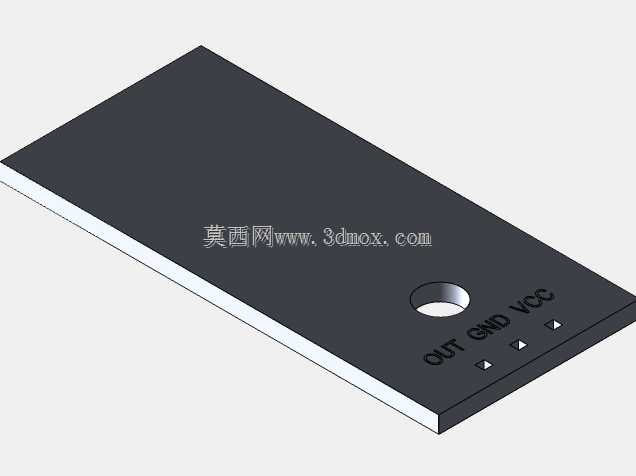

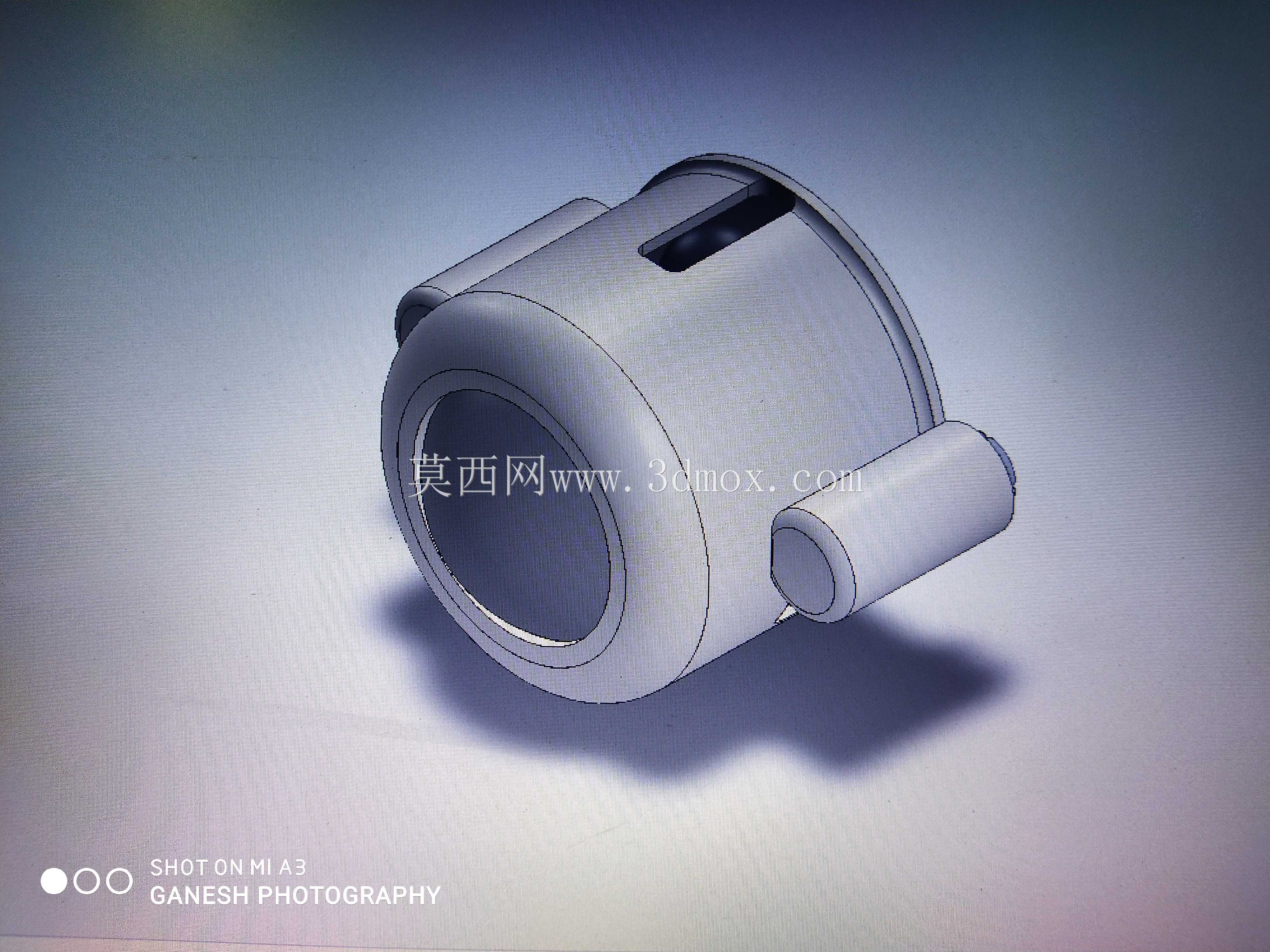

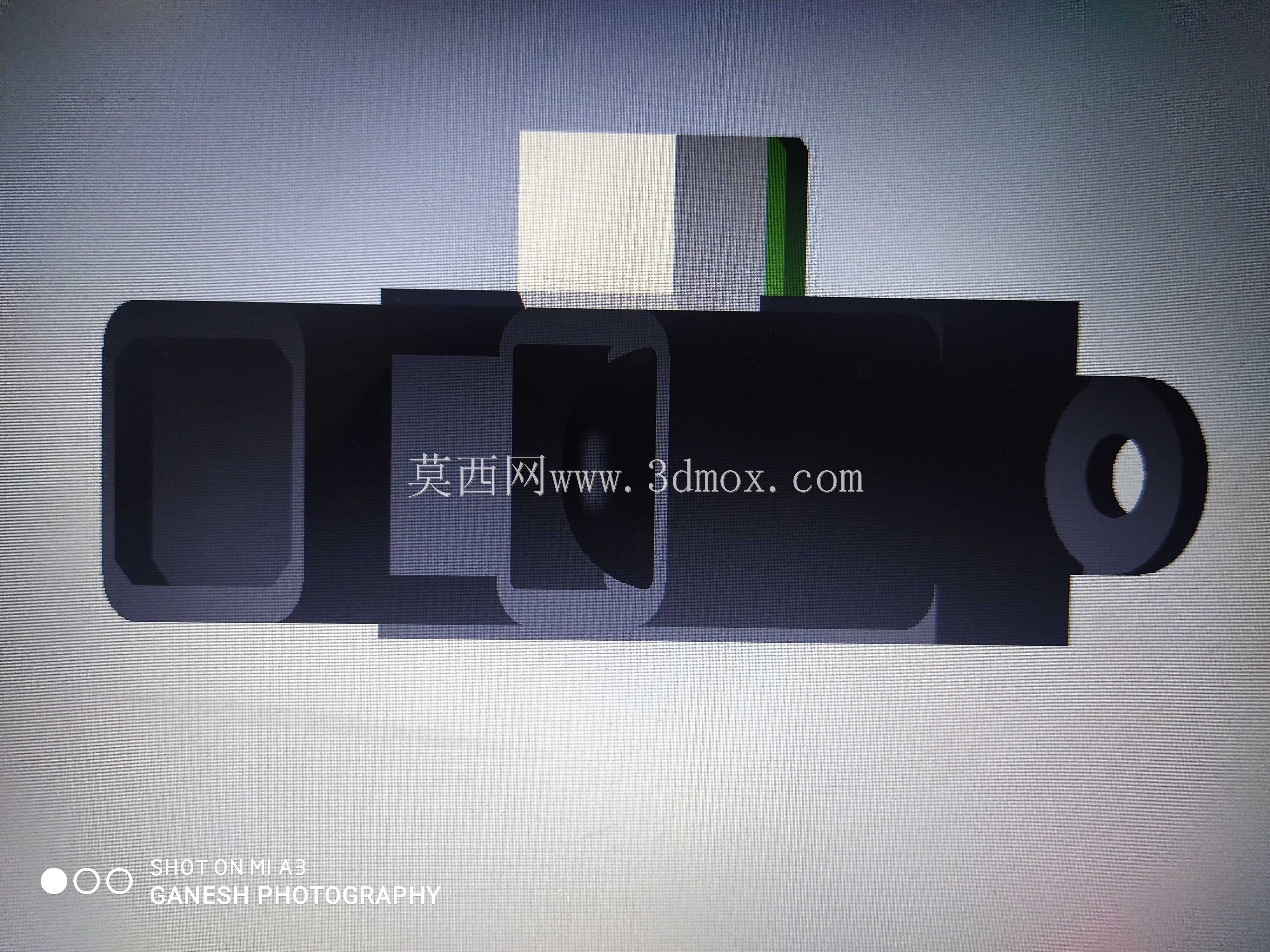

桌面级线跟随机器人的装配公差控制一直是实训类项目的核心痛点，很多学生组装的成品要么传感器高度偏差导致巡线信号漂移，要么驱动轮与万向球的同轴度误差过大，走直线时出现持续偏摆，甚至在转弯时卡滞。这套结构在设计时就把装配容错空间做了前置考量，红外阵列传感器的安装板预留了长条形调节孔，不需要额外做垫片调整，拧松固定螺丝就能上下滑动校准检测高度，适配不同反光率的地面材质，哪怕是哑光黑胶带和浅灰地面的对比度偏低，也能通过微调传感器高度获得稳定的阈值信号。底盘采用分层堆叠的固定逻辑，主控板、电池架、驱动模块之间用铜柱隔离，既给接线留出了足够的操作空间，也避免了线束挤压在层间被金属板磨破绝缘层，每个接线端子的位置都对应了外壳上的预留缺口，组装时不需要强行弯折杜邦线就能完成插接，减少了虚接断线的隐患。脚轮球的安装座做了沉孔设计，钢珠装入后不会突出底盘底面过多，和两个驱动轮的接地高度差控制在0.2mm以内，哪怕放在略有不平整的实训台面上，三个接触点也能同时受力，不会出现某个驱动轮悬空丢步的问题。L298驱动模块的固定位置特意避开了电池的散热路径，长时间连续运行时驱动芯片的热量不会传导到锂电池表面，也不会让主控板上的晶振出现温漂。阵列传感器的每个探头都做了独立的遮光挡片，相邻探头之间不会因为环境光漫反射出现信号串扰，哪怕在室内荧光灯的直射环境下，也能准确识别15mm宽度的巡线标识。外壳的边缘做了圆角过渡，没有尖锐的毛刺，学生拆装时不会划伤手，所有外露的固定螺丝都选用了相同规格的圆头十字螺丝，不需要频繁更换批头就能完成全部拆装操作，开关模块嵌装在底盘侧面，手指不需要探入层间就能按动电源，调试时启停操作非常顺手。整套结构没有复杂的异形曲面件，所有板材都可以用激光切割加工完成，不需要开模，小批量制作实训套件时成本可控，每个零件的定位孔都做了公差匹配，哪怕是新手按照装配指引操作，也能在半小时内完成整机组装，不需要额外做锉修打磨。
