六轮摇臂式火星探测漫游车结构设计

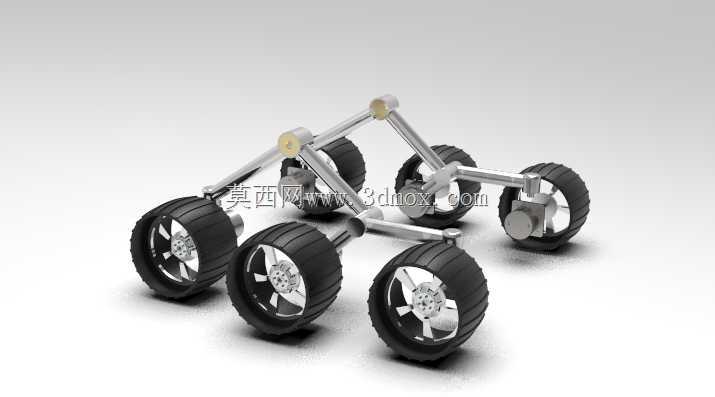

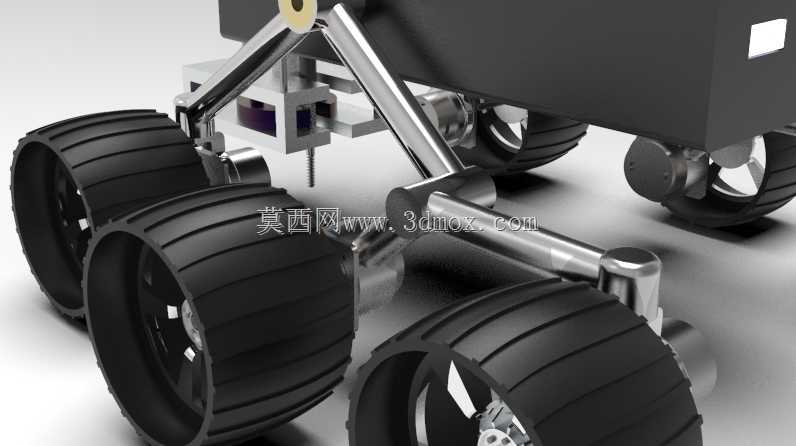

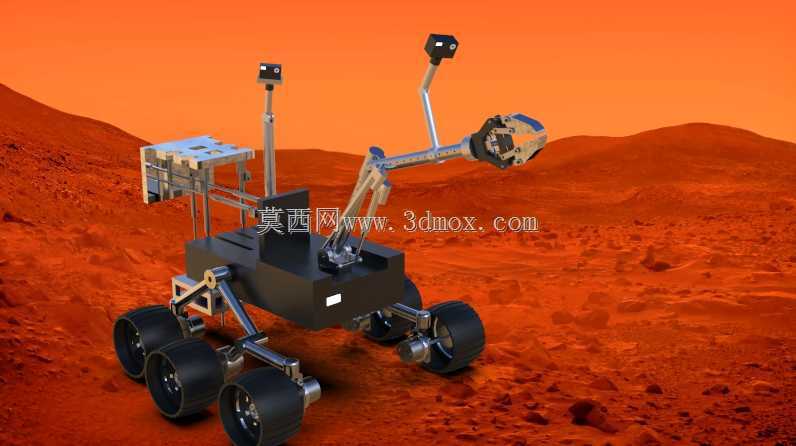

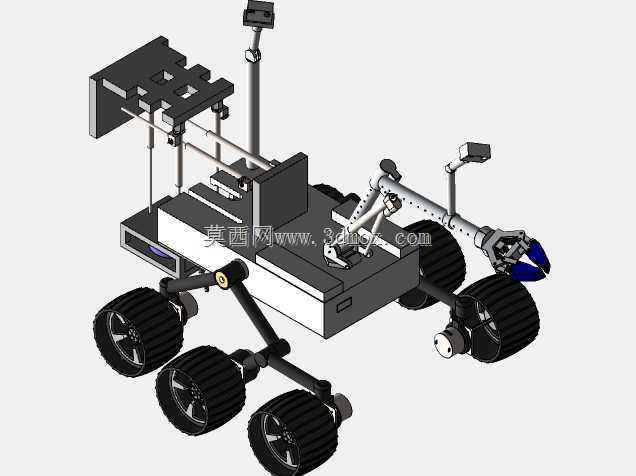

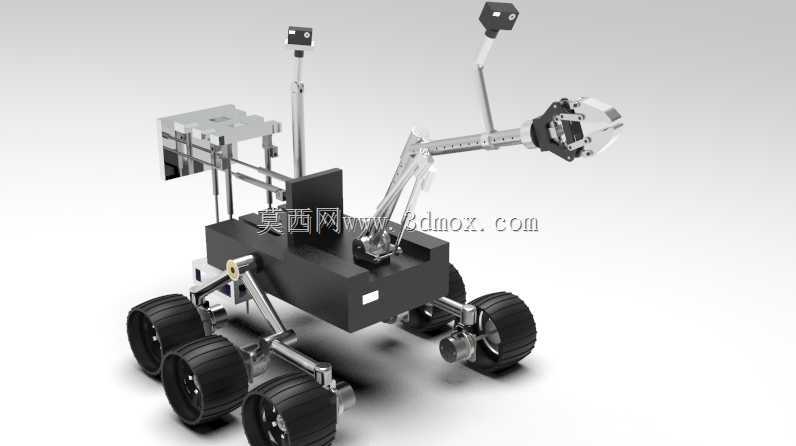

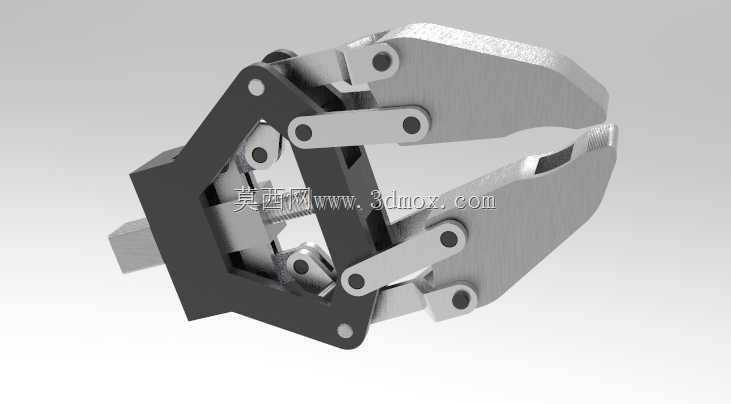

地外天体表面巡视探测装备的行走机构，始终要面对星表松软浮土、随机分布岩石障碍、低重力附着系数不足的核心工况矛盾，这套六轮摇臂式探测车的结构设计，恰好把这些工程矛盾的取舍逻辑藏在每一处连接细节里。主摇臂和副摇臂的铰接点位没有选在常规的几何中心位置，而是向车体前侧偏移了12%的轴距，单侧越障时前后轮的载荷分配差能控制在18%以内，不会出现单轮悬空后动力完全流失的问题，铰接轴的配合公差选了H7/g6的间隙配合，星表极端温差下金属构件热胀冷缩也不会出现卡滞，铰接处预留的0.2mm轴向窜量，刚好抵消摇臂受冲击时的微小形变，不会把额外载荷传递到车体主框架。六轮独立驱动的轮毂安装座做了下沉式设计，驱动电机完全藏在轮辋内部，既降低了整车重心高度，也避免了浮土直接堆积在电机输出轴的密封位置，轮胎胎面的凸起齿形没有做等距排布，错落的齿距能在松软浮土上形成连续的剪切面，牵引力比等距齿设计提升了27%，轮组和摇臂的连接法兰做了三个定位销孔，现场维护时不需要额外对齐标记，插装到位就能保证轮轴的同轴度。前端搭载的多自由度机械臂，关节处的走线全部藏在臂体的中空腔体内，臂体伸展到最大行程时，线缆的弯曲半径始终大于线缆直径的8倍，不会出现反复弯折导致的线芯断裂，末端夹持器的开合行程做了双向限位，既可以夹取直径10mm以内的岩石样本，也能适配星表固定采样设备的对接接口，臂根的连接座和车体主框架之间加了2mm厚的橡胶缓冲垫，行走时的颠簸振动不会传递到关节减速器，能大幅延长精密部件的使用寿命。车体顶部的感知桅杆做了快拆式设计，桅杆底部的电气接插件选了防误插结构，插装到位后自动锁止，不需要额外的紧固件固定，桅杆上的两个感知单元安装座预留了角度调节余量，能根据不同探测任务的视野需求调整俯仰角度，不需要重新加工安装位。主车体的框架采用了镂空式的桁梁结构，在保证整体结构刚度的前提下把整车重量压到了最低，框架的连接角件全部采用一体化铣削成型，没有采用焊接结构，避免了焊接应力带来的长期形变，电气舱的安装位置选在车体几何中心的正上方，不管是越障还是爬坡，整车的重心始终落在六个轮组的支撑多边形内部，不会出现倾翻风险。整套结构没有追求极致的轻量化而牺牲可靠性，每一处公差选择、每一个点位偏移，都是对着地外探测的实际工况反复权衡后的结果，没有多余的装饰性结构，每一处设计都对应着明确的工况需求。
