手掷滑翔机RC HLG轻量化机身结构

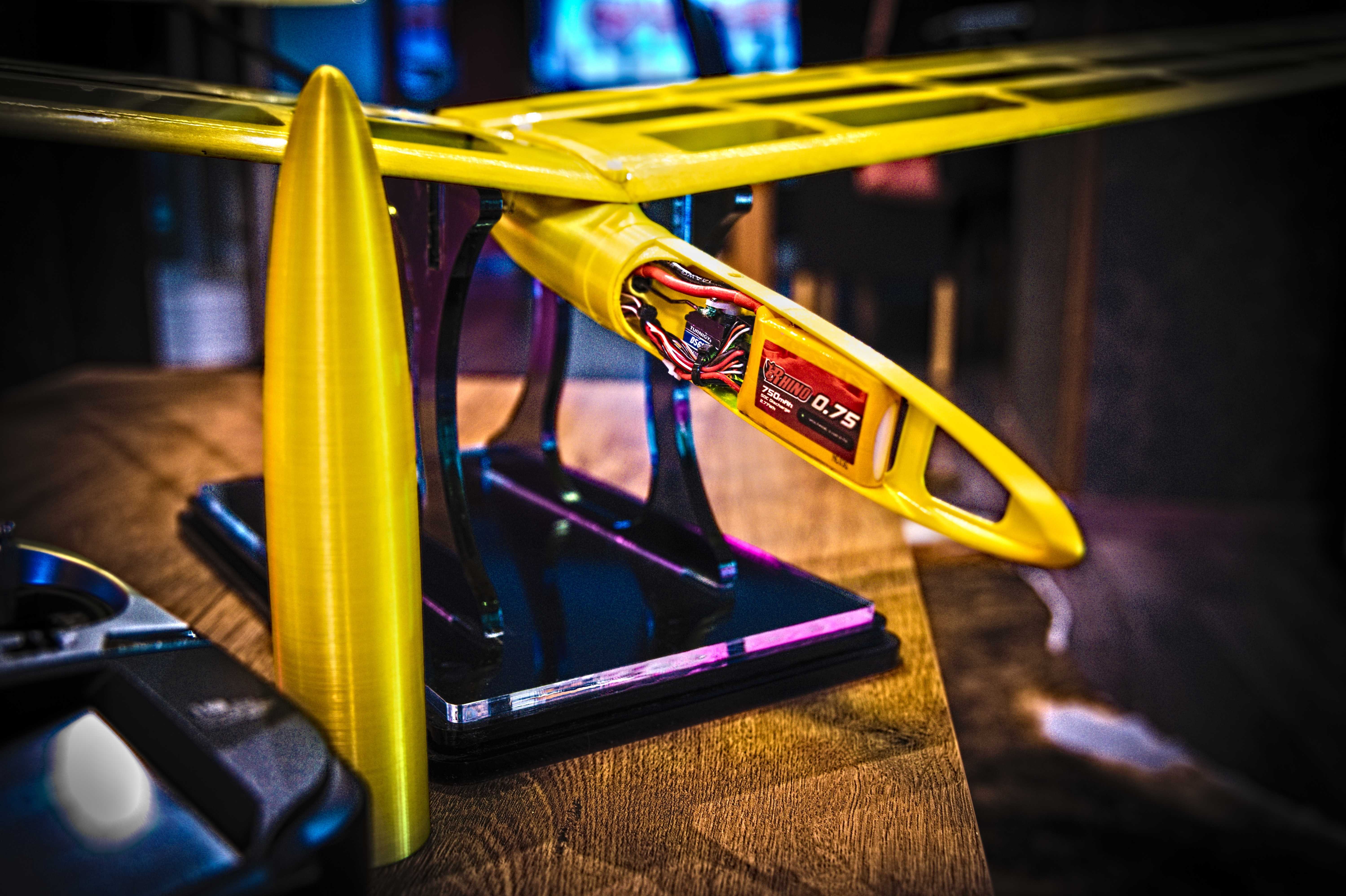

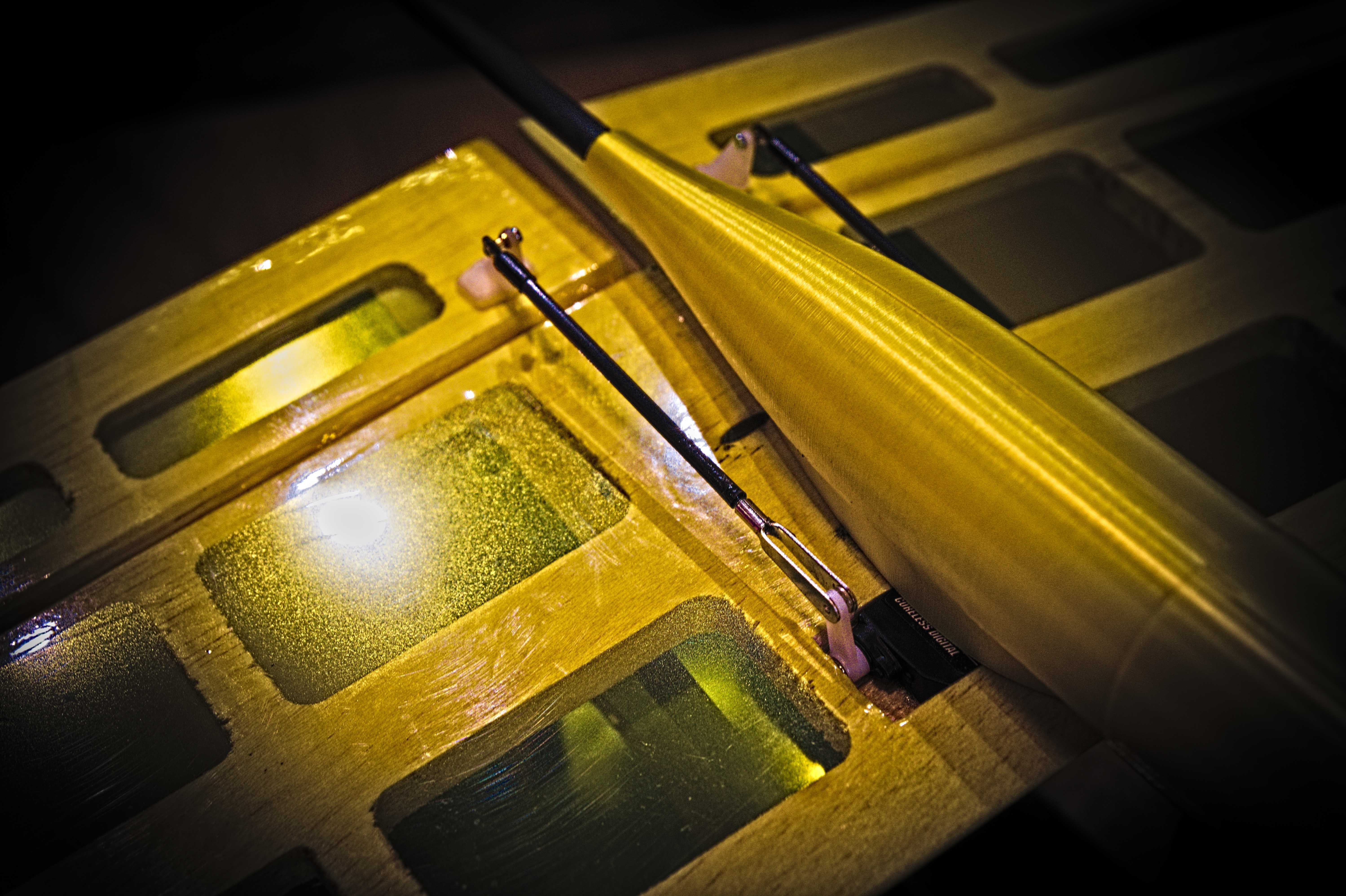

轻木骨架类航模机身加工最容易出现的痛点，是翼肋与主梁粘接后翼型轮廓偏差超差，手掷滑翔机对翼面平整度的敏感度远高于动力航模，0.1毫米的翼面凹凸都会改变低速下的气流附着状态，直接影响滑翔比与留空时间。这款RC HLG机身的翼肋排布没有采用等距均分的常规方案，靠近翼根处的翼肋间距收窄12%，对应手掷发力时的翼根弯矩集中区域，既避免了蒙皮覆盖后翼根处出现凹陷，也不用额外增加碳纤加强片的厚度，把整机重量控制在合理区间。翼尖段的翼肋做了斜切倒角处理，和后缘条的粘接面不是垂直对接，而是顺着翼尖扭转角做了1.5度的斜面贴合，粘接后不用反复打磨修型就能自然形成洗消角，抵消大迎角下的翼尖失速趋势。尾翼连接杆采用预埋碳杆的结构，和机身尾段的粘接座做了0.05毫米的过盈配合公差，不用打过量的胶水就能保证连接强度，避免胶水溢出增加尾部重量，破坏整机的重心配平。机身中段的设备舱开口边缘做了加厚的层板衬边，既方便接收机、电池的拆装固定，也不会因为反复开盖导致轻木框架开裂。机翼和机身的对接处设计了快拆式的插销结构，插销孔的位置做了偏心微调，装配时不用额外打磨就能保证机翼的安装角误差控制在0.2度以内，左右机翼的对称性偏差也能靠插销的定位精度直接保证，省去了装配后反复调试对称度的工序。蒙皮覆盖前的骨架边缘都做了R0.3的圆角处理，热缩蒙皮加热收紧时不会因为棱角太尖锐划破蒙皮，也能让蒙皮贴合后翼面的过渡更顺滑，没有突兀的棱角扰动气流。尾翼的安定面和操纵面之间的铰接缝做了窄缝设计，缝隙宽度控制在0.2毫米，既保证舵面转动没有卡滞，也不会因为缝隙过大产生额外的阻力，低速滑翔时的气流不会从缝隙处窜流影响舵效。整机的重心位置对应翼弦30%处，机身内部的电池安装位做了前后可调的滑轨结构，不用额外添加配重块就能调整到最佳重心位置，进一步压缩不必要的重量冗余。
