手动液压驱动台式折弯压力装置

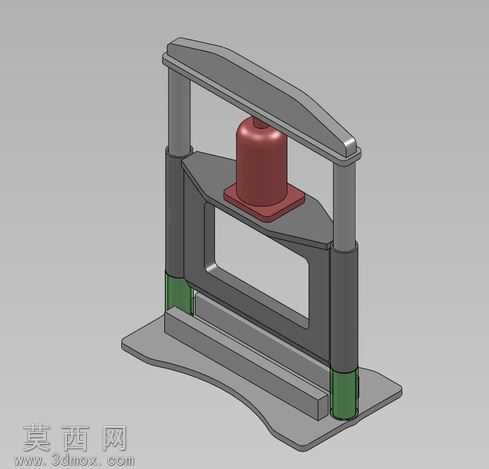

该装置采用三维参数化建模完成整体结构搭建，建模过程中先以底座为基准定位部件，依次搭建两侧立式导向立柱、中部C型承载机架、顶部压合梁结构，再将液压驱动单元嵌入机架上部的安装位，最后装配下部的折弯工位模具组件，各部件间的装配约束完全匹配实际机械装配逻辑，预留了合理的活动间隙与安装公差。渲染阶段采用哑光金属材质模拟机架、立柱、底座的铸铁或钢材质感，为液压油缸赋予深红色漆面材质，立柱下部的限位缓冲件采用深绿色工程塑料材质，底座与工作台面添加细微的磨砂纹理还原金属加工面的真实触感，渲染光影采用柔和的侧上方打光，清晰呈现各部件的轮廓层次与装配关系，避免出现过曝或阴影过重的问题，直观展示装置的整体形态。结构设计上采用龙门式C型开式机架，前部预留开阔的操作空间方便取放待加工工件，两侧立式立柱为压头提供稳定的垂直导向，避免压合作业时出现偏载歪斜；上部液压单元作为动力源，可输出最高6吨的压合力，满足薄钢板、小型金属件的折弯压型需求；下部工作台设置可更换的折弯刀座与支撑块，可根据加工需求更换不同规格的模具，适配不同折弯角度与折弯形状的加工需求；底座采用加宽的平板式结构，增大与安装台面的接触面积，提升作业时的整体稳定性，防止压合作业时装置出现晃动偏移。设计思路围绕小型作坊、个人DIY场景的小型折弯需求展开，摒弃了大型折弯设备的复杂电控与液压系统，采用手动液压千斤顶作为动力核心，大幅降低了装置的制造成本与使用门槛，整体结构紧凑占地空间小，无需复杂的安装固定即可放置在工作台面上使用；建模阶段通过运动仿真模拟压头的上下行程，验证了6吨压力下机架的形变情况，确认中部开槽的C型机架在额定压力下结构强度满足使用要求，刀片与支撑座的对中精度可保障折弯成型的质量，同时在设计说明中提示使用者需注意作业安全，根据自身加工场景调整加工参数，规避过载使用带来的风险。
