20cc排量V型双缸四冲程航模RC引擎

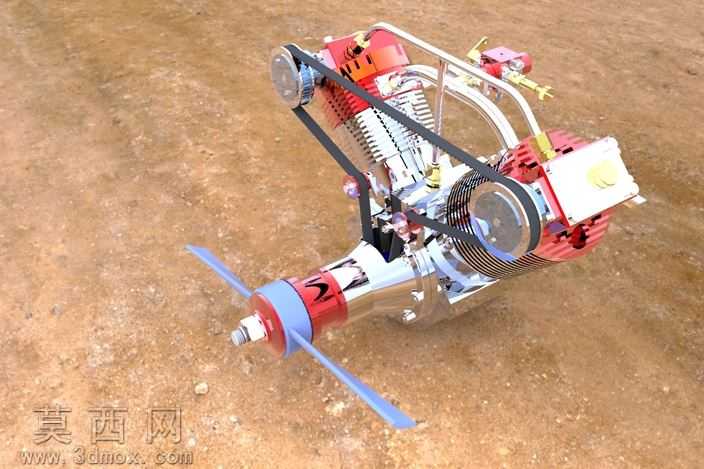

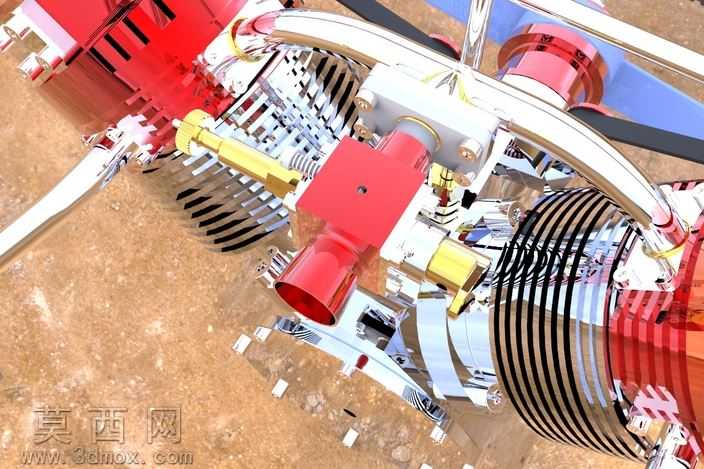

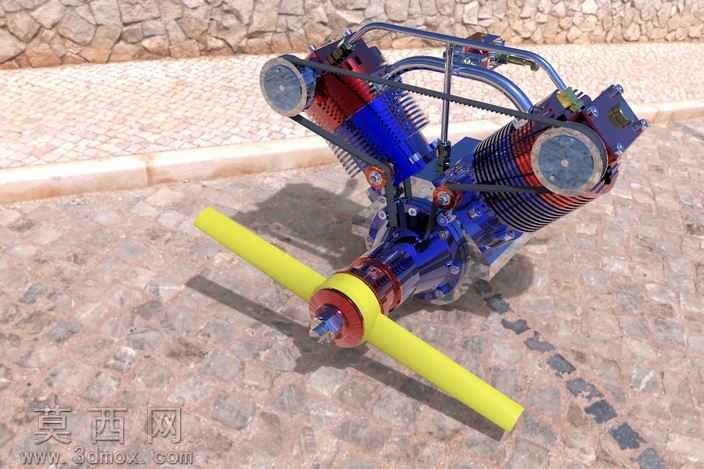

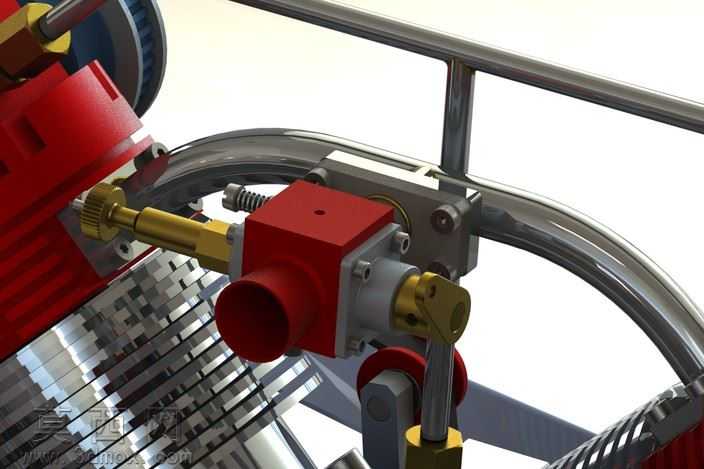

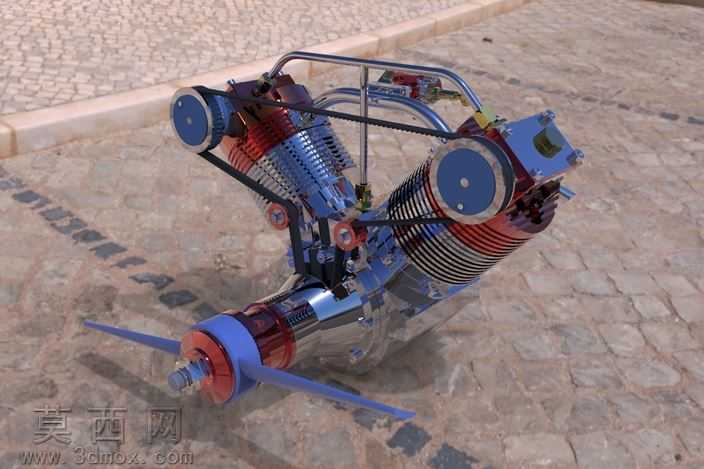

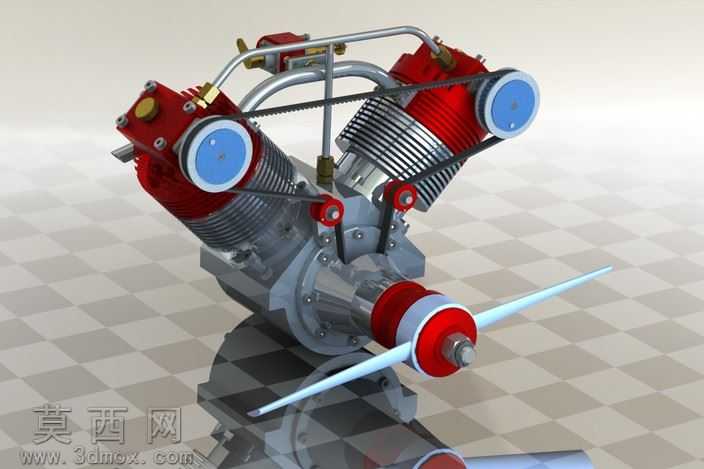

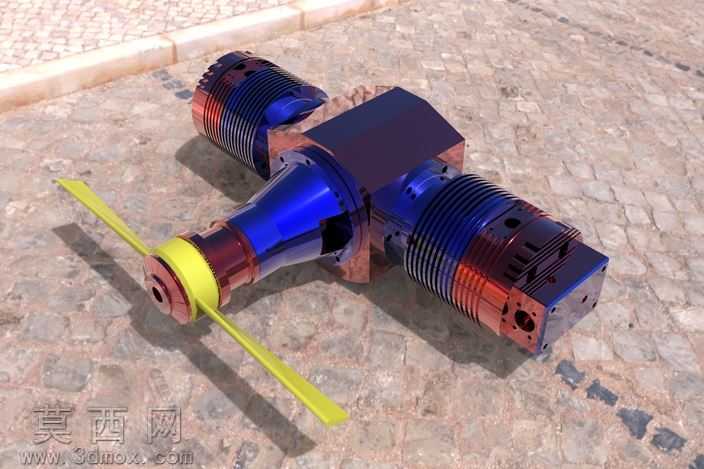

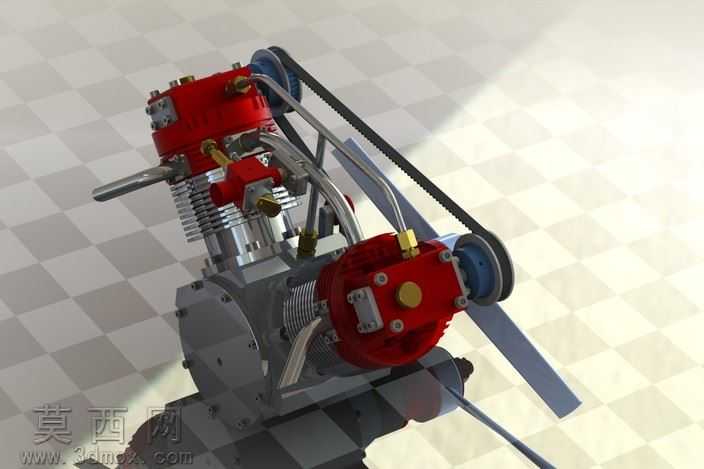

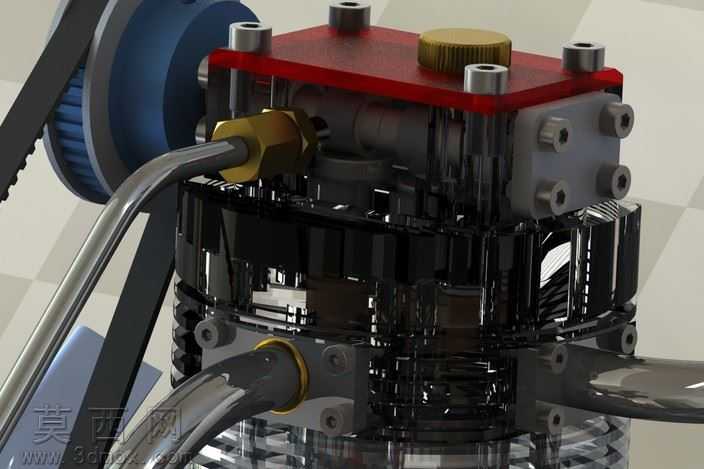

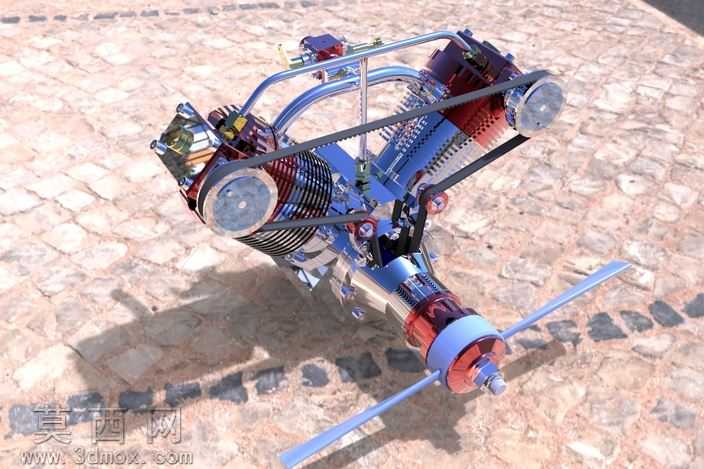

本作品为适配遥控模型使用的20cc排量四冲程V型双缸引擎三维建模成果，建模过程围绕小型航模内燃机的真实结构逻辑展开，完整还原了这类动力装置的核心组成与装配关系。建模阶段首先梳理了单缸小型内燃机的基础结构特征，以成熟的单缸10cc航模发动机结构为设计基底，将两个独立缸体以90度夹角布置于曲轴箱之上，形成V型双缸的布局形式，后续可通过调整缸体夹角至60度或75度，搭配不同长度的曲轴实现不同的同步带传动匹配效果，也可通过更换曲轴箱部件实现水平对置双缸的结构变体，拓展模型的适配场景。模型完整构建了引擎的全部核心部件：包含带散热鳍片结构的两个气缸缸体、顶部的气门与缸盖组件、整合化油器与点火模块的供油点火单元、贯穿曲轴箱的曲轴输出结构、前端带螺旋桨安装位的输出轴、连接双缸的同步传动带与张紧轮结构、布置于缸体外侧的管路与固定连接件，所有部件的装配关系完全遵循真实小型内燃机的机械逻辑，各部件的连接位、固定孔位、运动避让空间均做了精准的结构校验，不存在干涉错位问题。材质与渲染阶段针对不同部件的物理属性做了区分设置：气缸散热鳍片与金属壳体部分采用磨砂铝合金材质，还原金属切削加工后的哑光金属质感；缸盖顶部的密封件与点火模块外壳采用亮红色烤漆金属材质，形成鲜明的视觉区分；输出轴前端的螺旋桨固定座采用亮面镀铬金属搭配红色绝缘端盖，前端螺旋桨采用半透明浅蓝色硬质工程塑料材质，模拟航模螺旋桨的轻量化材质特征；同步传动带采用黑色橡胶材质，管路连接件采用黄铜与黑色橡胶组合材质，所有金属部件均添加了符合真实光照逻辑的反射与粗糙度参数，搭配棋盘格地面的反射效果，完整呈现出引擎装配完成后的真实质感。渲染视角选取了引擎斜前方45度的展示角度，能够同时呈现双缸的V型布局、前端输出结构、侧面传动组件的全部细节，光影设置采用柔和的影棚布光，避免过强的阴影遮挡结构细节，让散热鳍片的层叠结构、金属部件的加工纹理、管路的走向都能清晰呈现，完整展现这款小型航模引擎的精密机械美感。
