生成式设计轻量化摩托摇臂结构

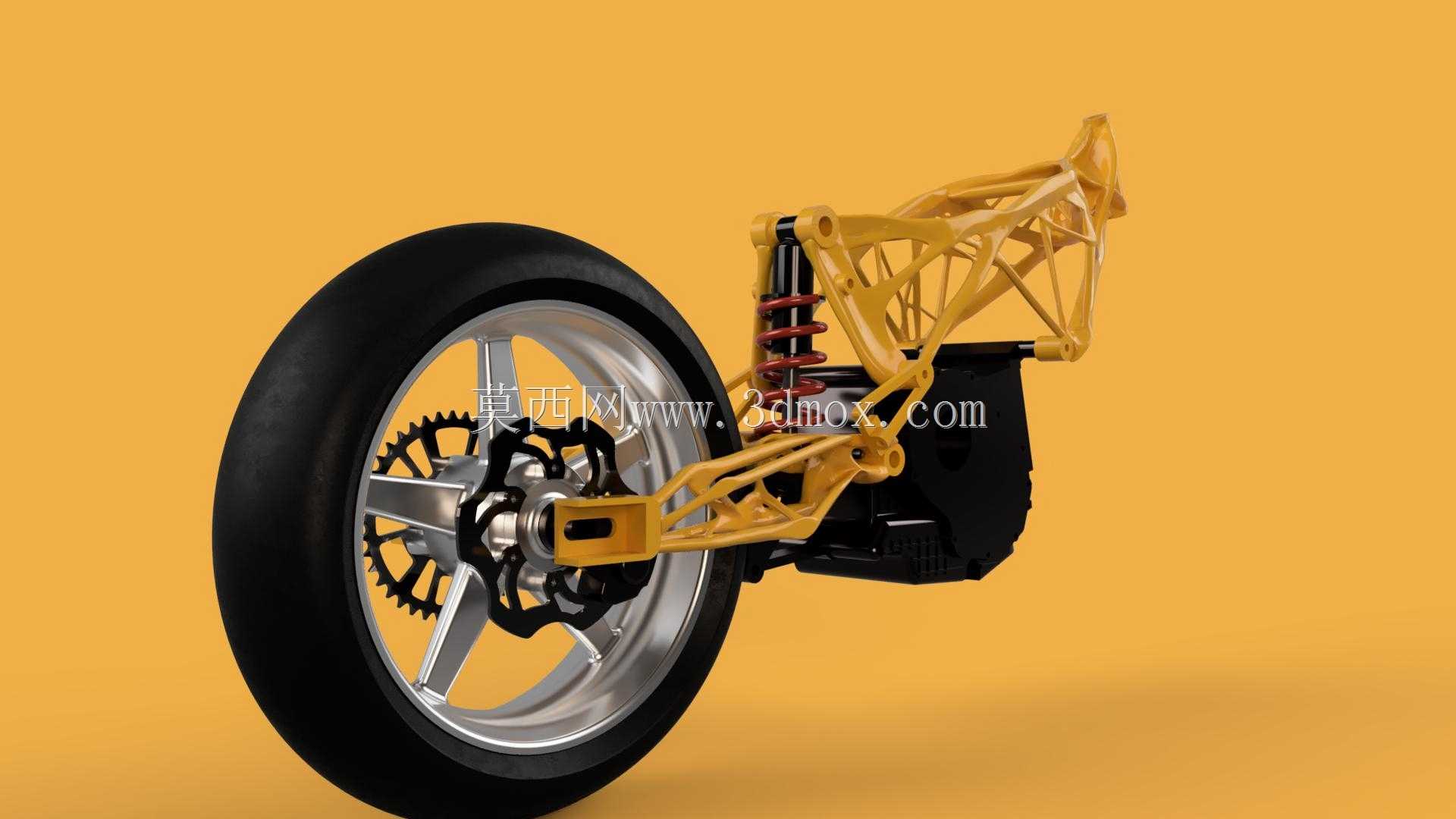

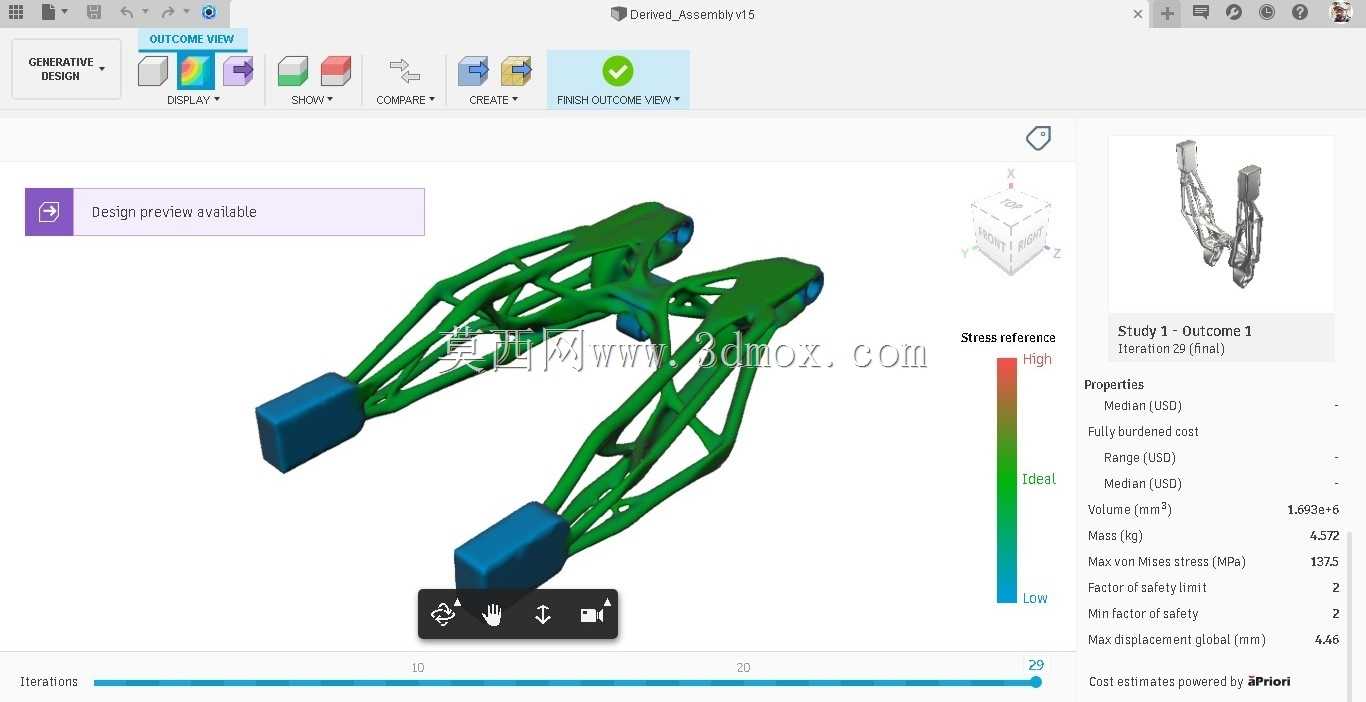

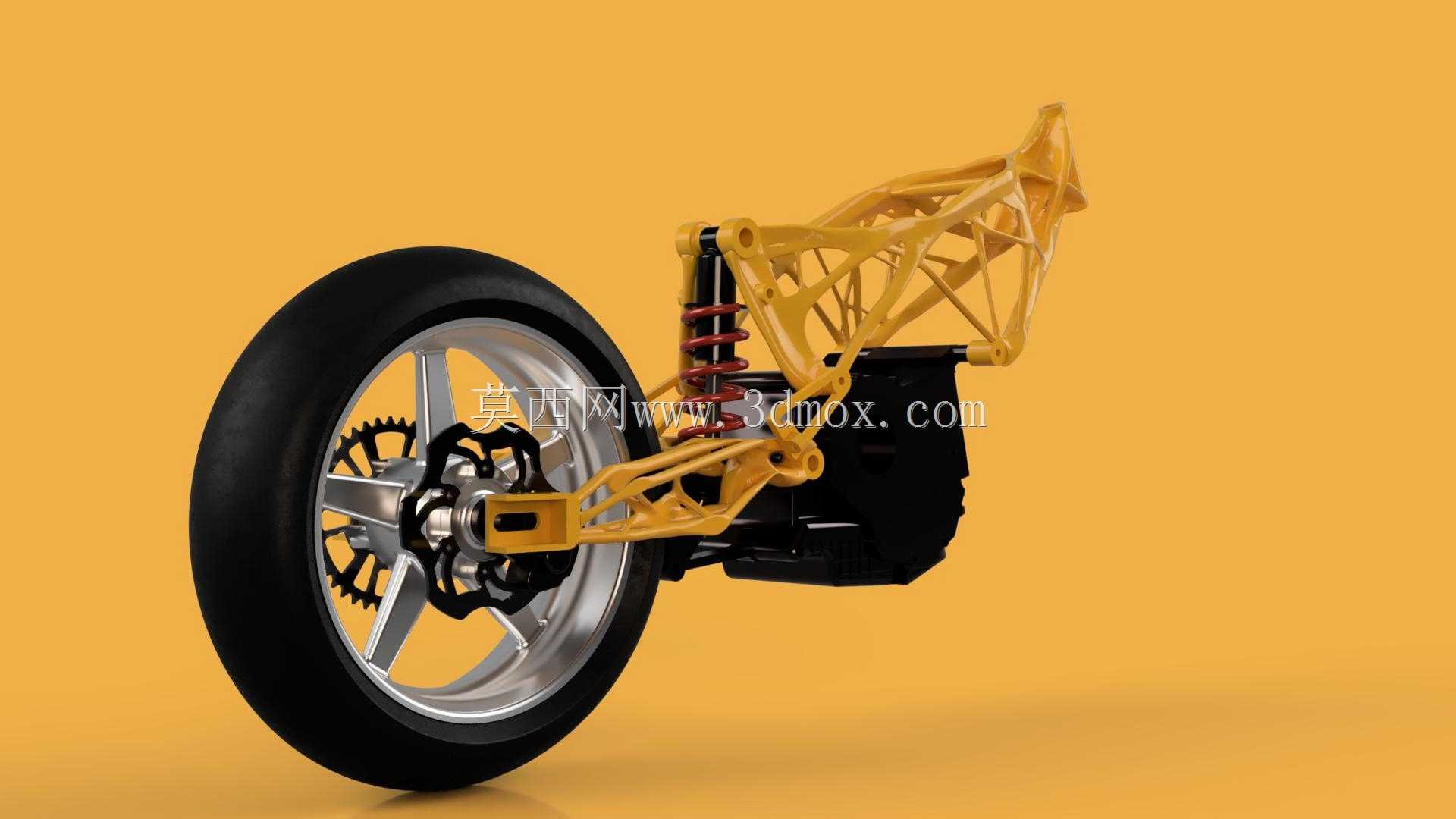

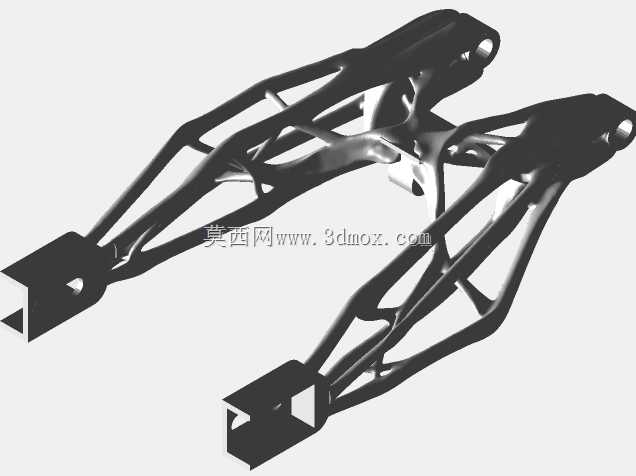

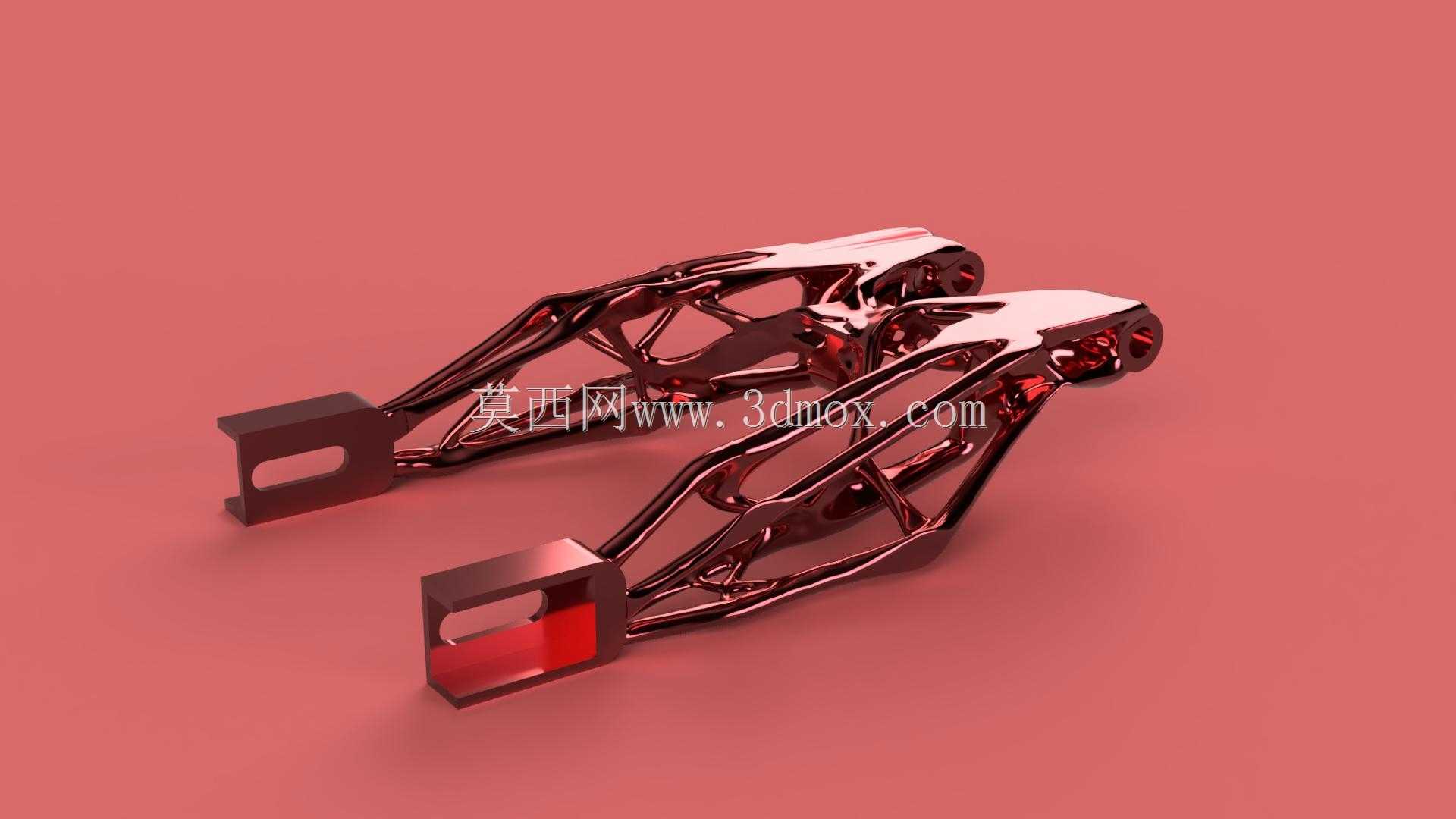

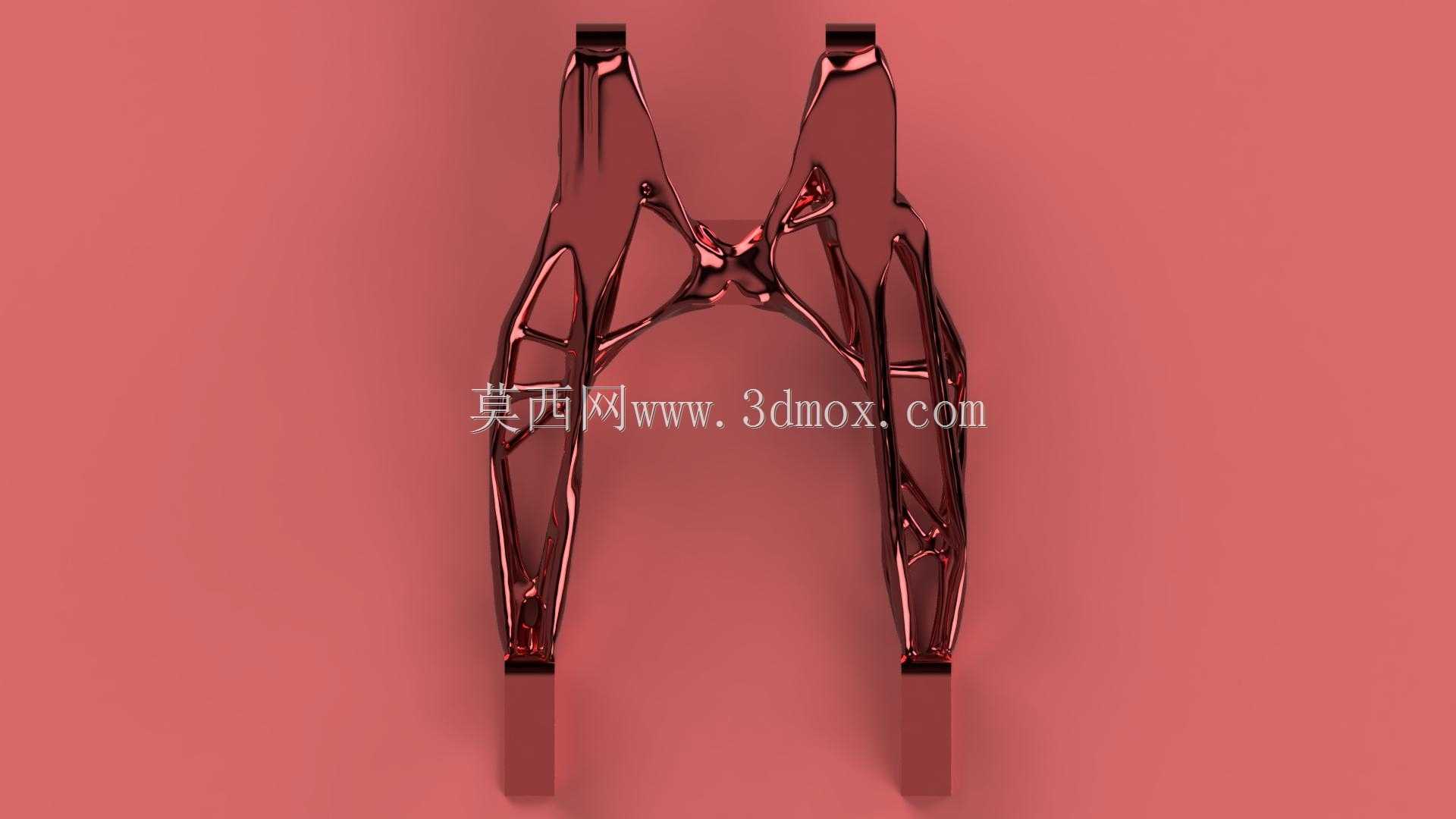

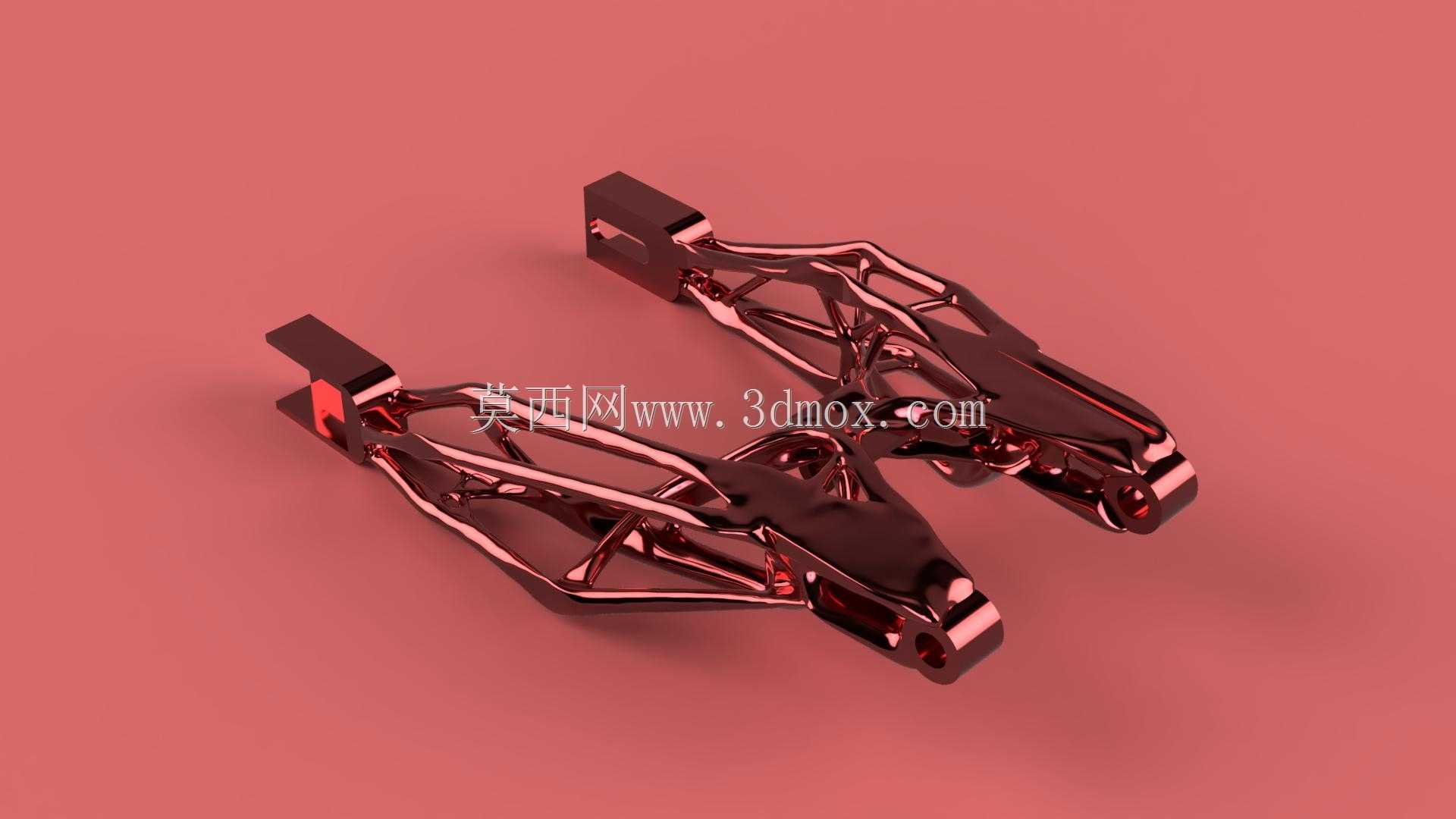

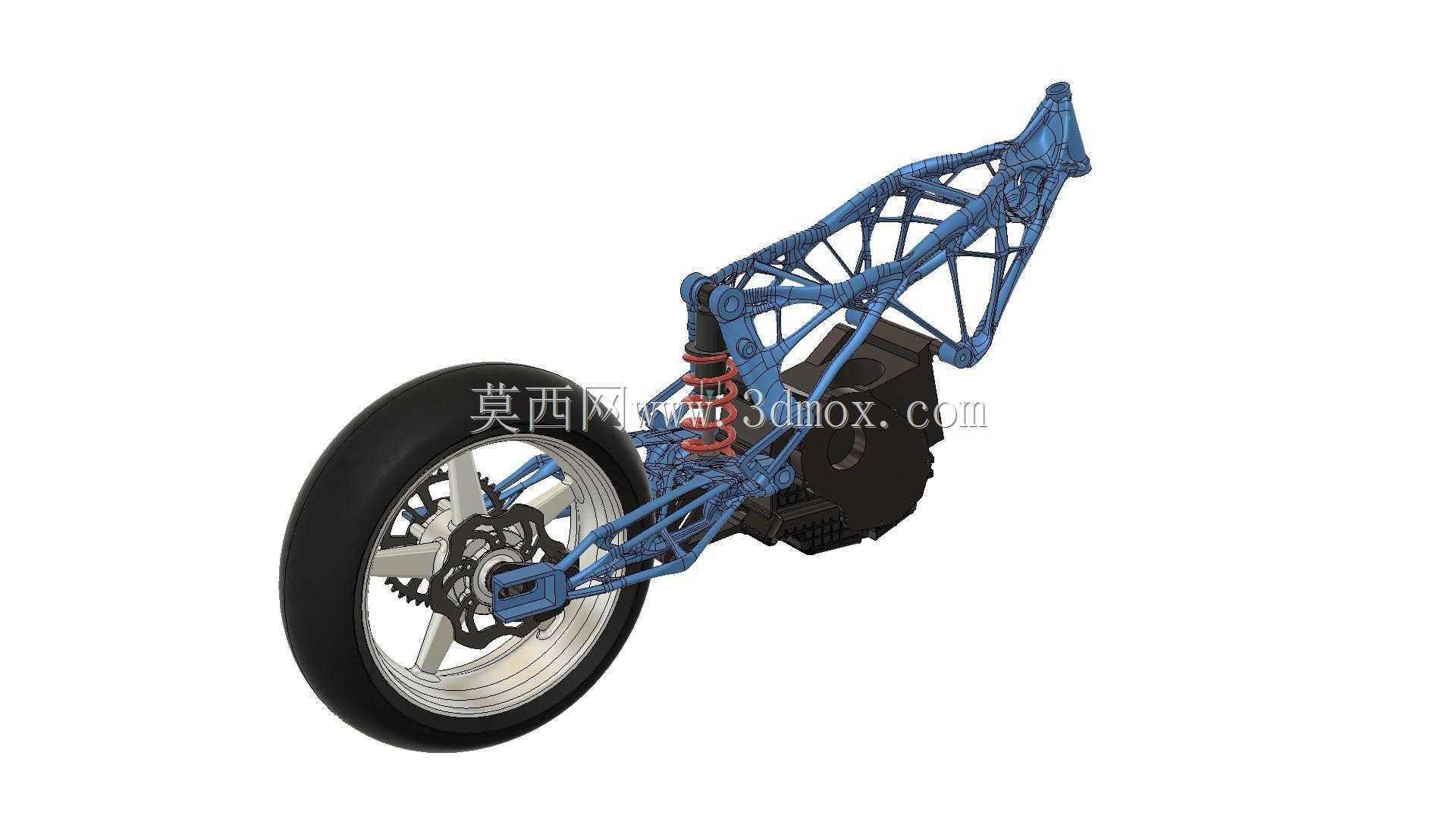

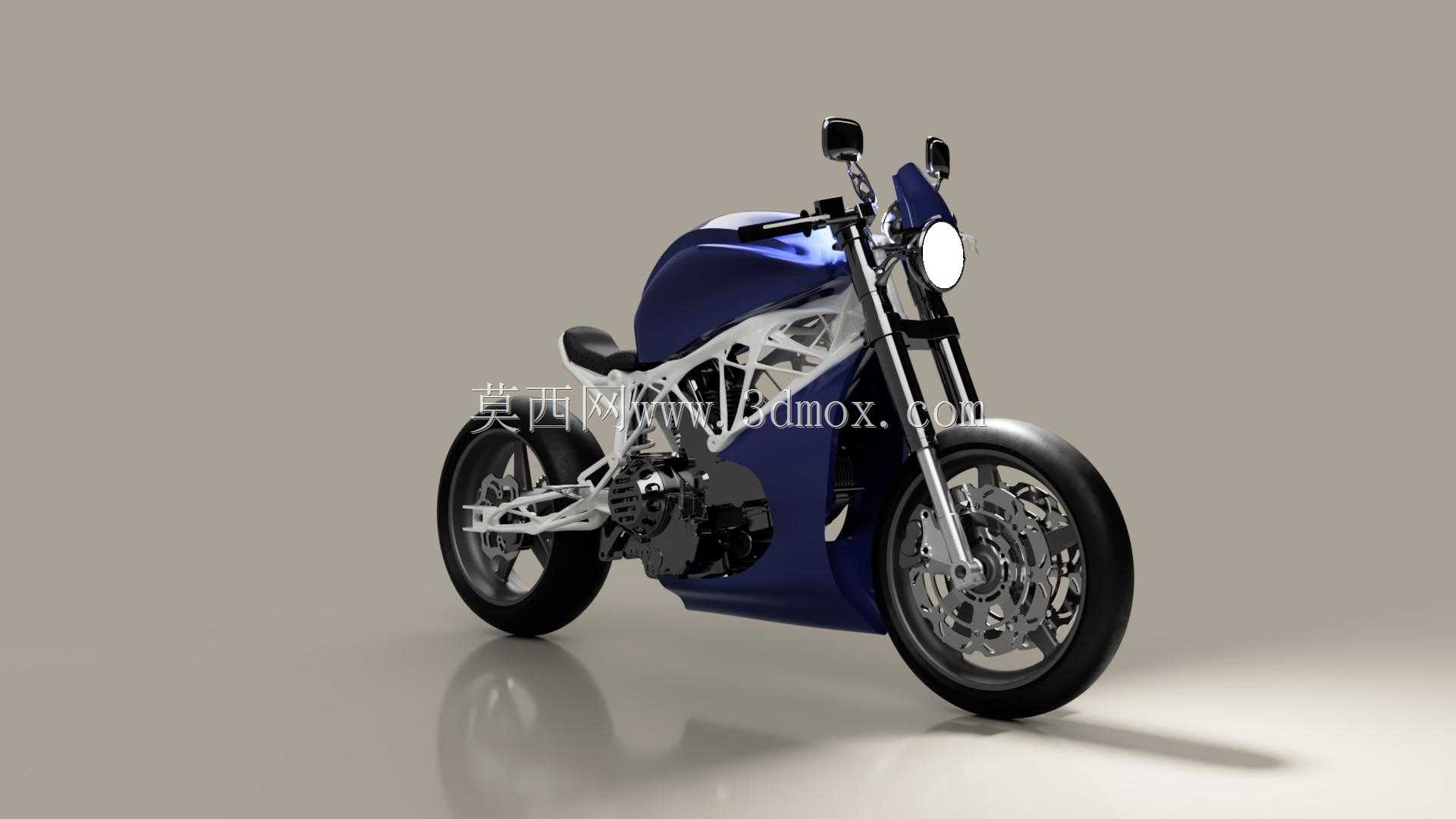

传统摩托摇臂在量产阶段常陷入刚性冗余与重量超标之间的矛盾，铸钢件壁厚均匀化设计虽能满足冲击载荷要求，但簧下质量过高会直接拖累悬挂响应速度，过弯时路面细碎颠簸无法被减震系统充分过滤，骑手能清晰感受到车尾的拖拽感。这款采用生成式逻辑推导的摇臂结构，完全跳脱了等壁厚、规则肋板的传统设计思路，算法在给定安装孔位、载荷边界、7075铝合金材料参数的约束下，自主迭代出的镂空桁架形态，每一处杆件的走向都对应着应力传递的最优路径。靠近后轮轴的连接区域杆件密度更高，截面尺寸随应力梯度自然收窄，没有多余的材料堆积，转向发动机侧的安装座则保留了足够的安装平面度，避免后续机加工时出现薄壁振颤。非对称的杆件排布并非刻意追求视觉冲击力，而是对应了弯道侧倾时摇臂承受的侧向弯矩分布，左侧杆件倾角更大，能抵消链条拉力带来的扭转力矩，骑行过程中急加速时车尾不会出现多余的横向摆动。摇臂与后减震的连接点位置经过多轮拓扑优化调整，安装耳的厚度刚好满足螺栓预紧力的压溃要求，周边的镂空槽既释放了焊接应力，也给维修时的套筒操作留出了足够空间。表面的阳极氧化层预留了均匀的厚度公差，装配时轴承压入的过盈量控制在0.02mm以内，既不会出现松旷异响，也不会压裂薄壁杆件。这种结构在4.5kg的重量下，应力分布均匀性远优于同载荷等级的传统钢制摇臂，簧下质量降低后，悬挂系统的循迹性提升明显，碎石路面上车轮能更紧密地贴合地面，刹车时车尾的弹跳幅度也有明显收敛。
