Cannondale手术刀2021款山地车结构设计

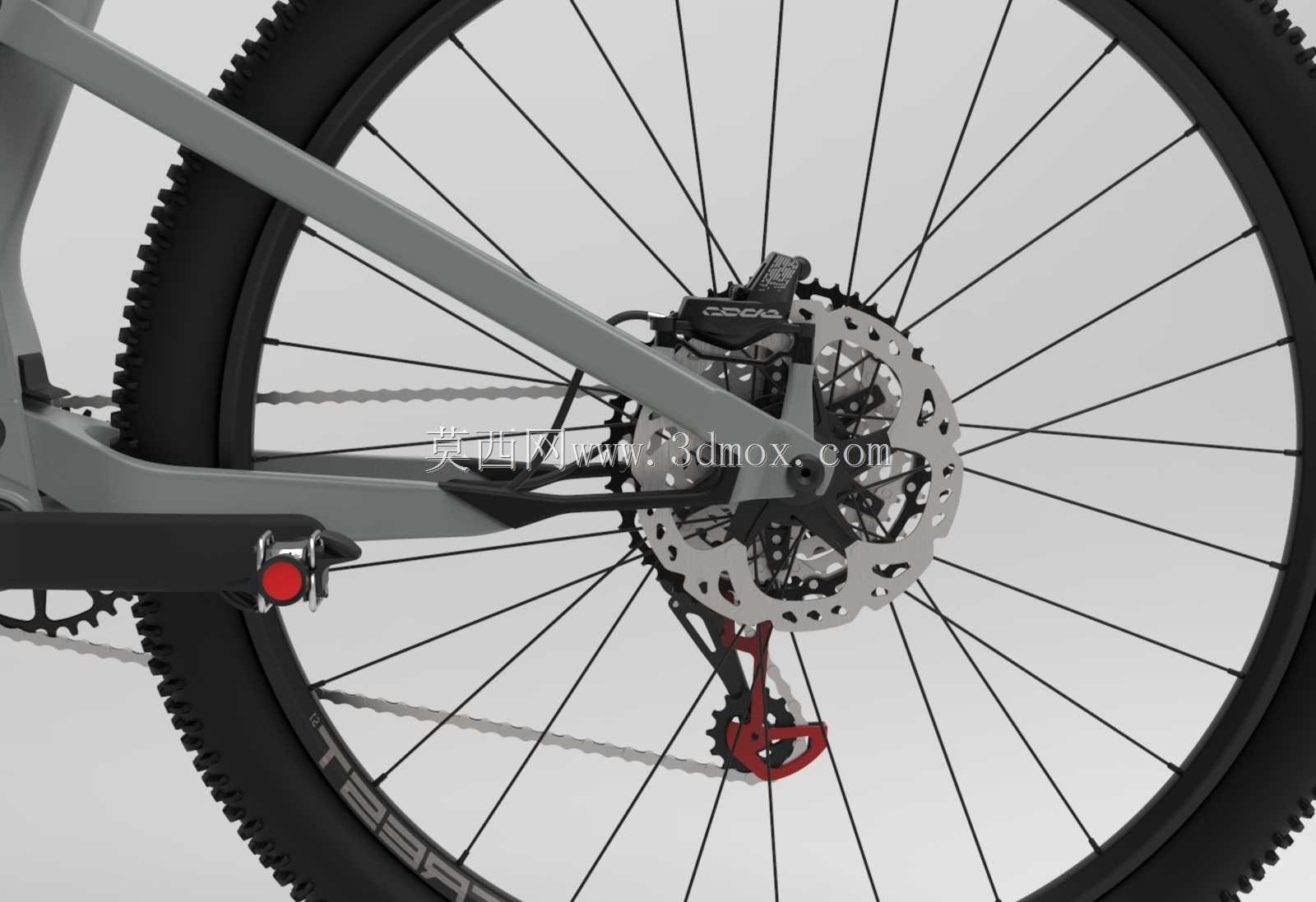

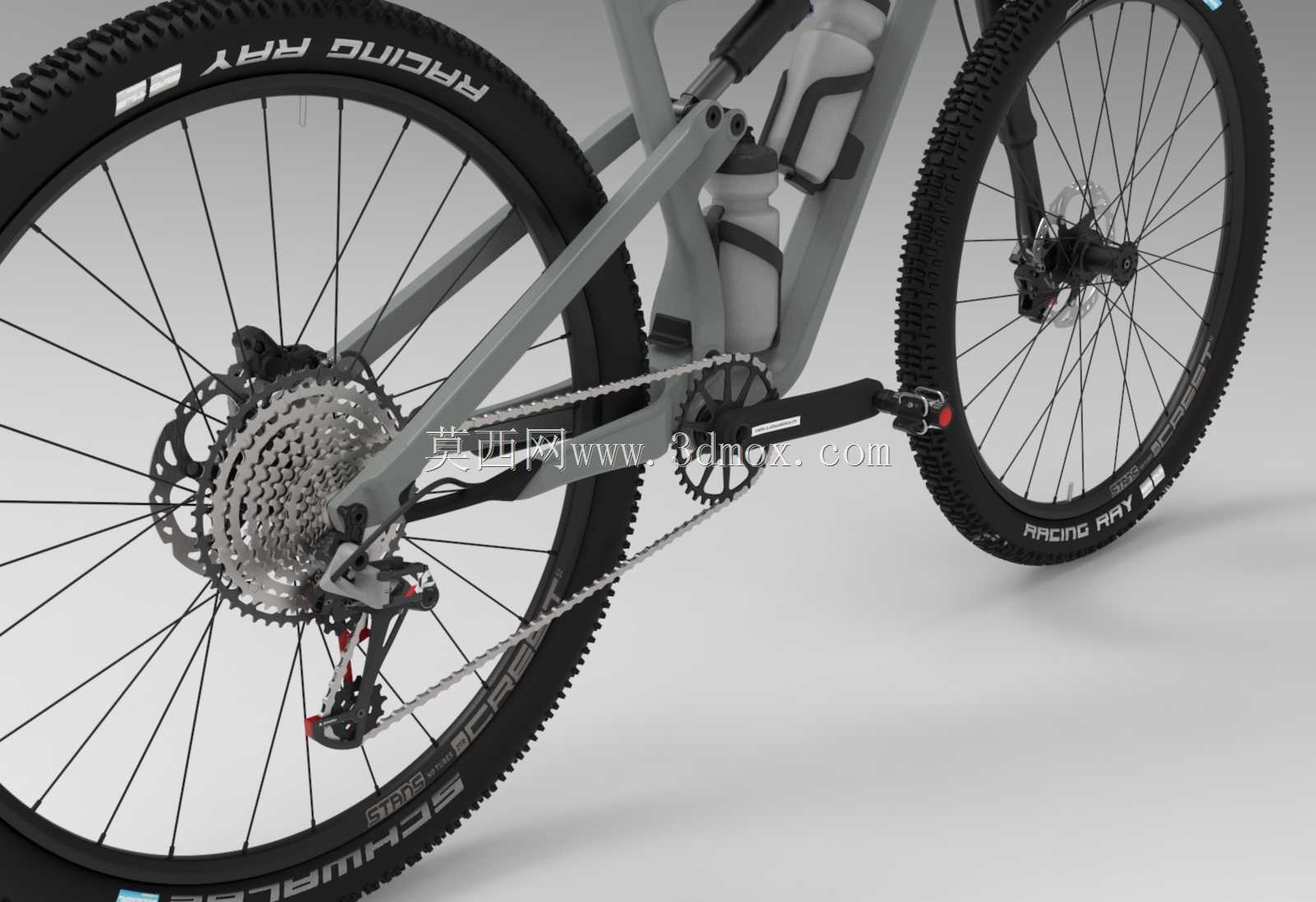

软尾山地车的结构设计始终绕不开避震行程匹配与踩踏刚性的矛盾点，这款车型的框架结构在处理这组矛盾时做了很有针对性的取舍。Ballistec碳纤维材质的主框架在五通区域做了叠层加厚处理，对应1x12速传动系统的大扭矩输出场景，避免踩踏时五通形变量过大卸力，同时后三角的连杆转轴位置嵌入了不锈钢衬套，抵消碳纤维材质耐磨性能不足的缺陷，长期颠簸工况下也不会出现转轴孔扩旷的问题。Lefty Ocho前叉的单侧支撑结构对同轴度公差要求极高，建模时特意将叉肩与花鼓的配合面公差带控制在0.02mm以内，既保证前轮转动无框量，又不会因为过盈量过大增加装配难度。后避震采用Fox Float DPS EVOL结构，100mm的行程与前叉行程完全匹配，连杆的杠杆比曲线经过多轮迭代，在初段保留足够的小震动灵敏度，中段提供足够的支撑力应对连续起伏路面，末段的渐进式结构可以避免大落差冲击下的打底问题。传动部分选用Sram 1x12速套件，盘爪与曲柄的配合采用Hollowgram Si结构，中空设计在降低重量的同时保证了曲柄的侧向刚性，10-51T的飞轮齿比范围覆盖了陡坡攀爬与高速巡航的全部需求，后拨的阻尼结构可以避免颠簸路面下的链条拍打异响。轮组部分12x148mm的后开档规格提升了后轮的侧向刚性，NoTubes Crest S1轮圈的无内胎设计可以降低轮胎滚阻，29英寸直径的轮组搭配Schwalbe Racing Ray外胎，胎齿的排布密度兼顾了干硬路面的抓地力与滚阻表现，180mm碟片的制动配置可以满足长下坡的制动散热需求。整车的走线全部采用内走设计，线管在框架内部的走线槽做了限位处理，避免转向过程中线管拉扯影响手感，水壶架的安装位置特意避开了后避震的运动路径，全行程压缩下也不会出现干涉问题。
