倾斜载货电动助力三轮自行车结构设计

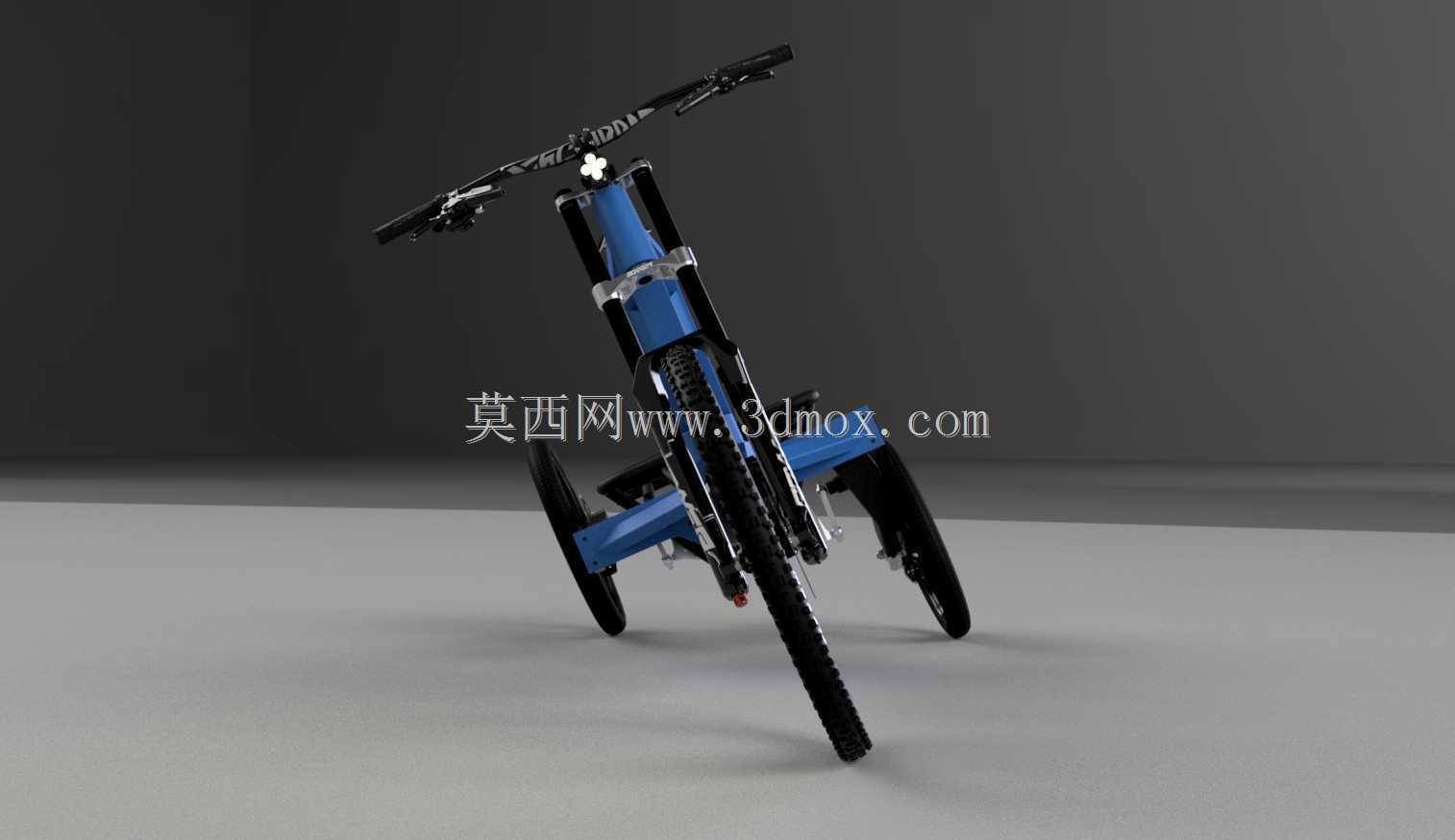

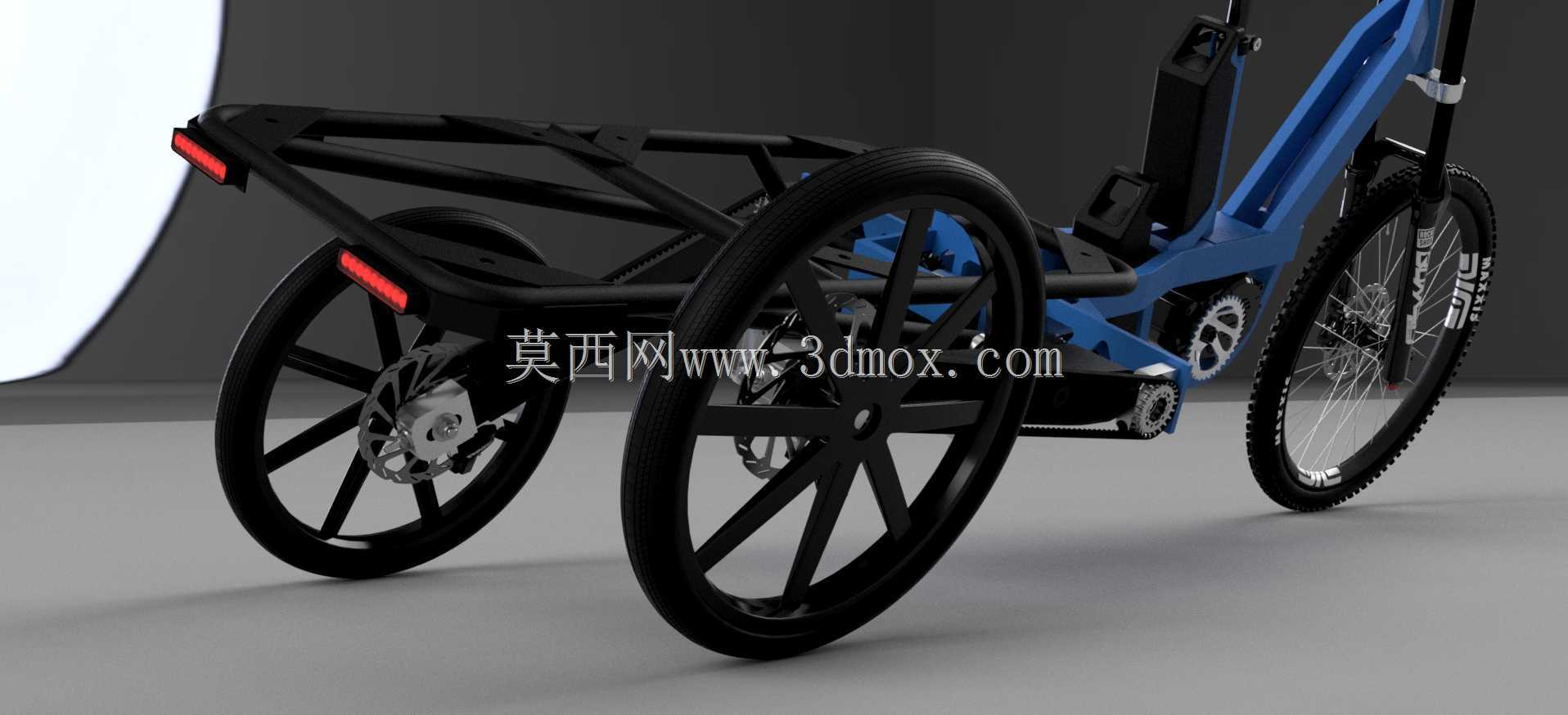

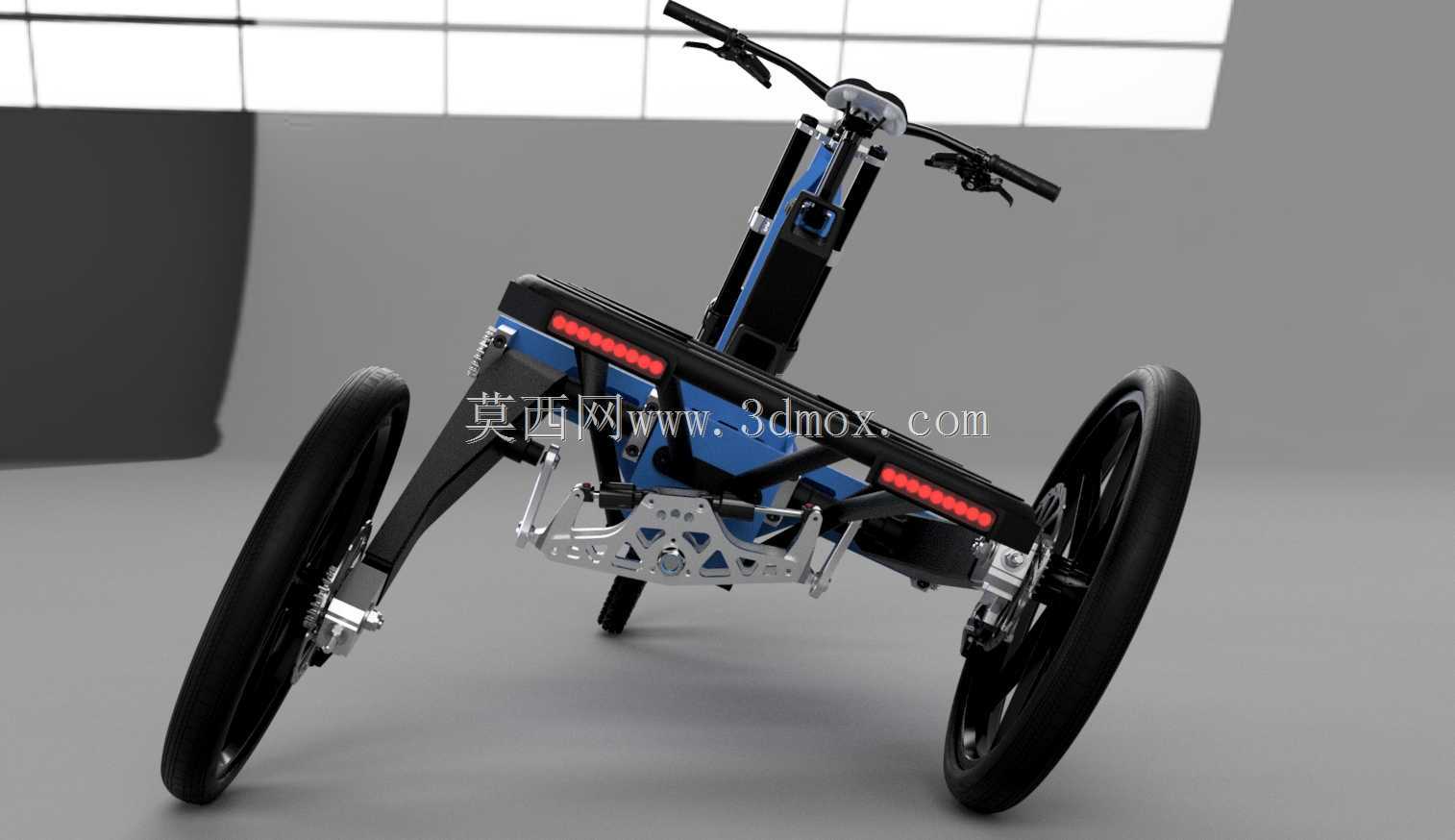

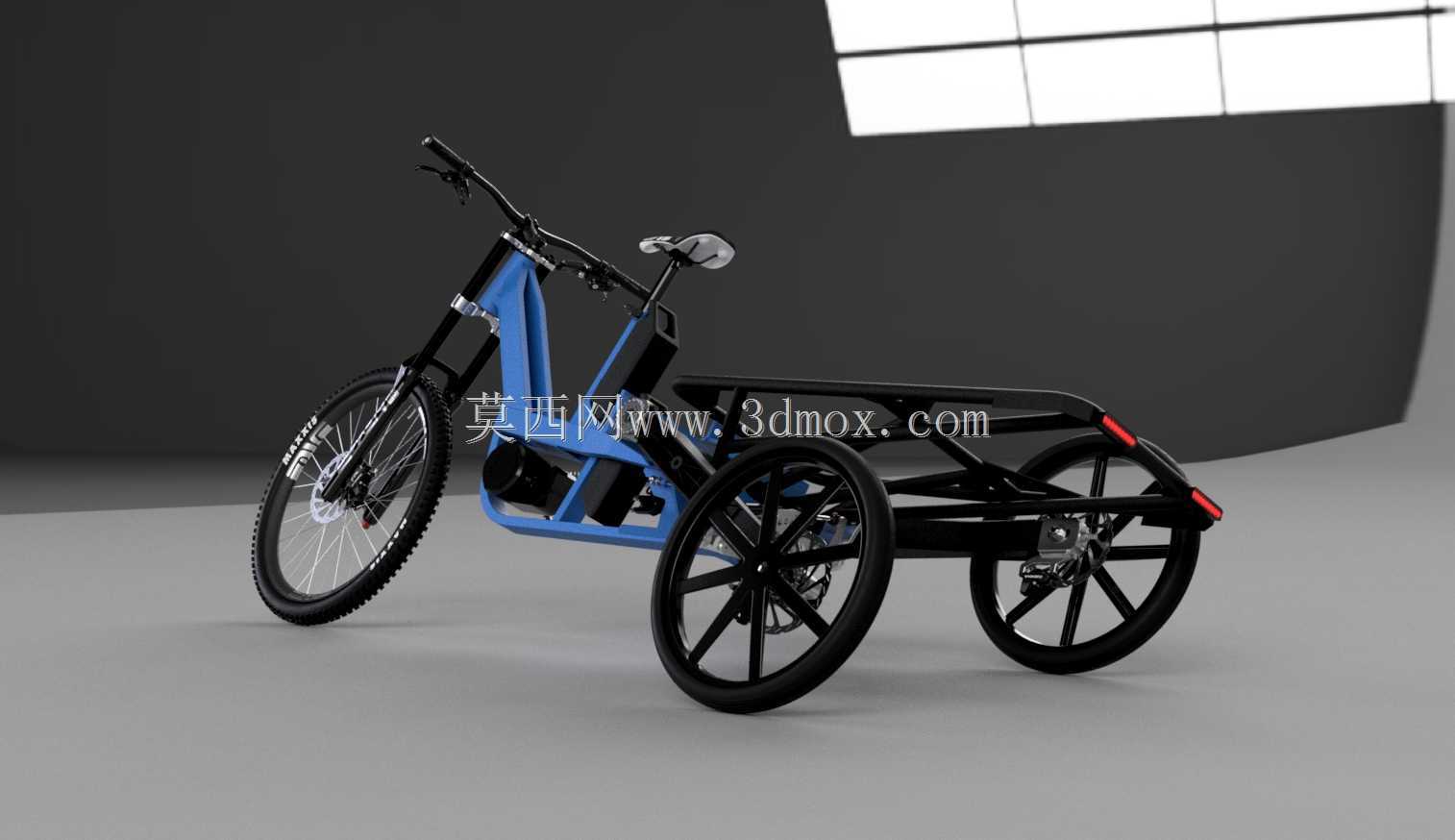

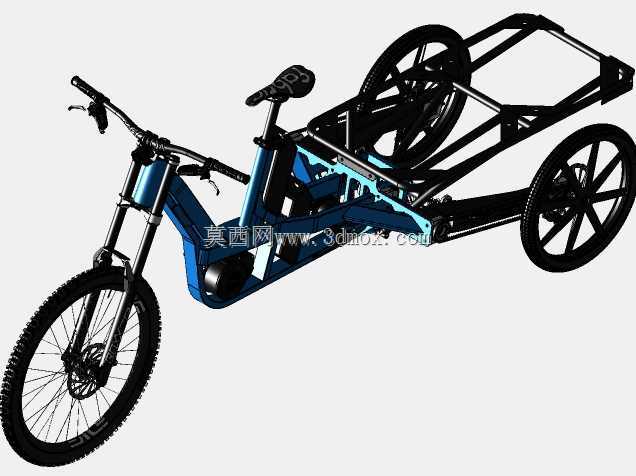

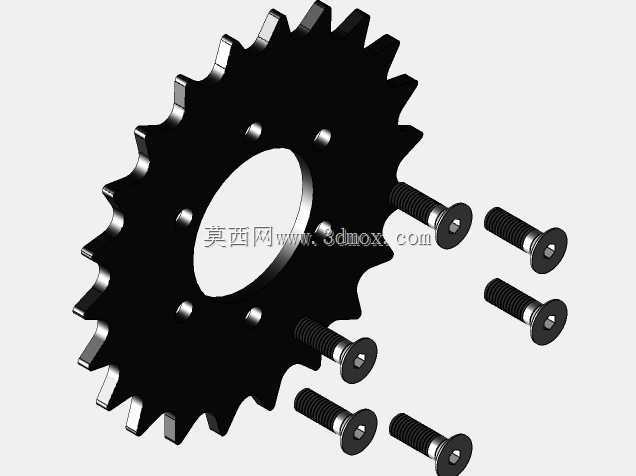

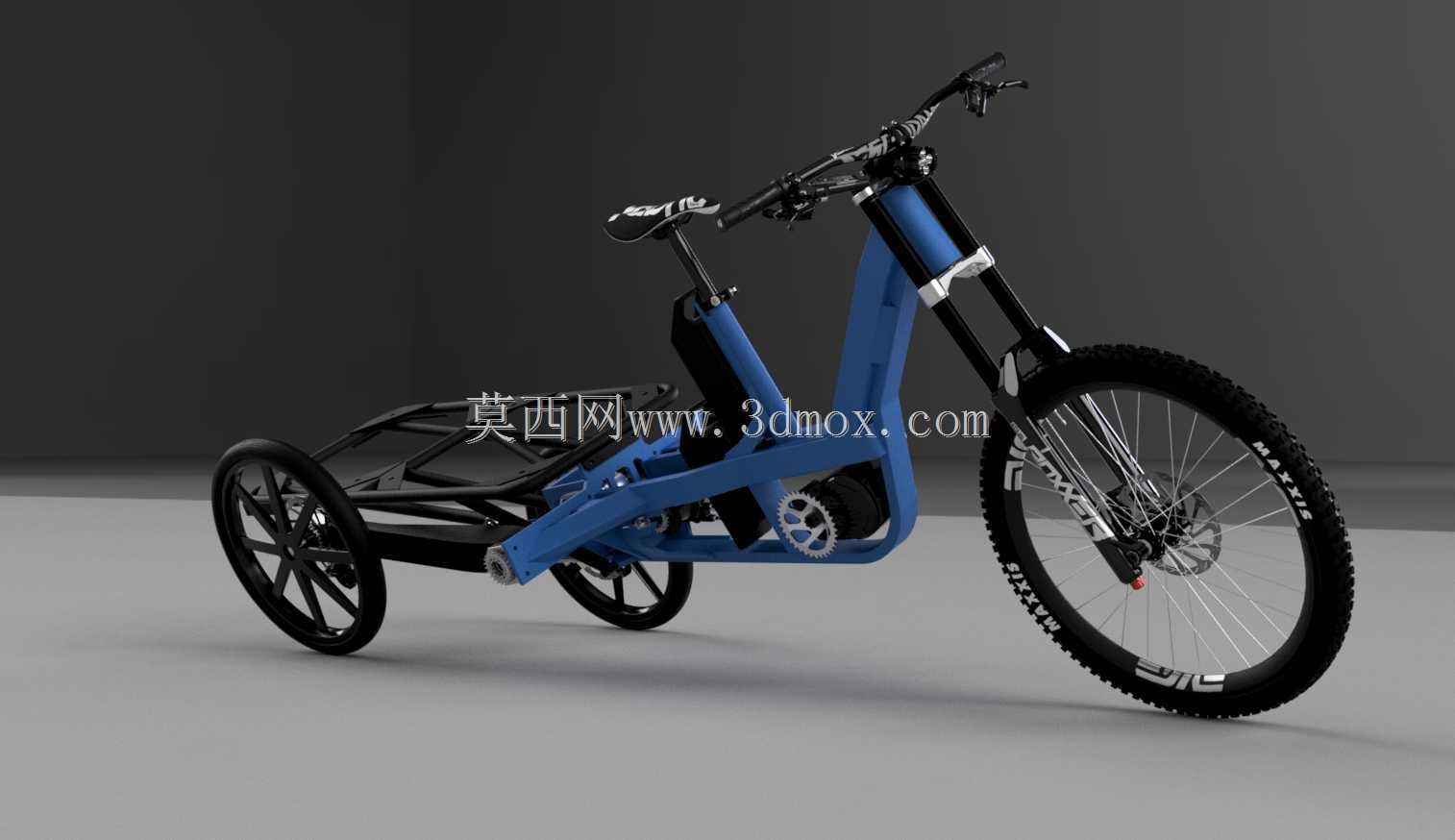

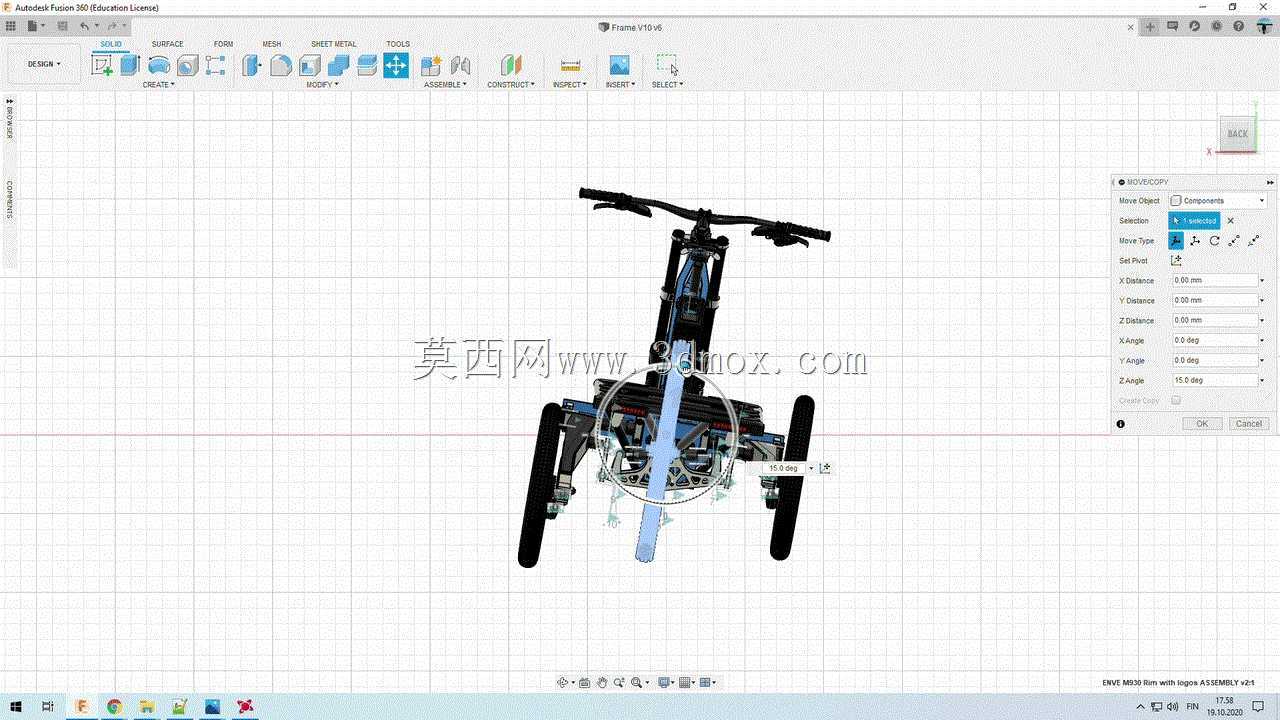

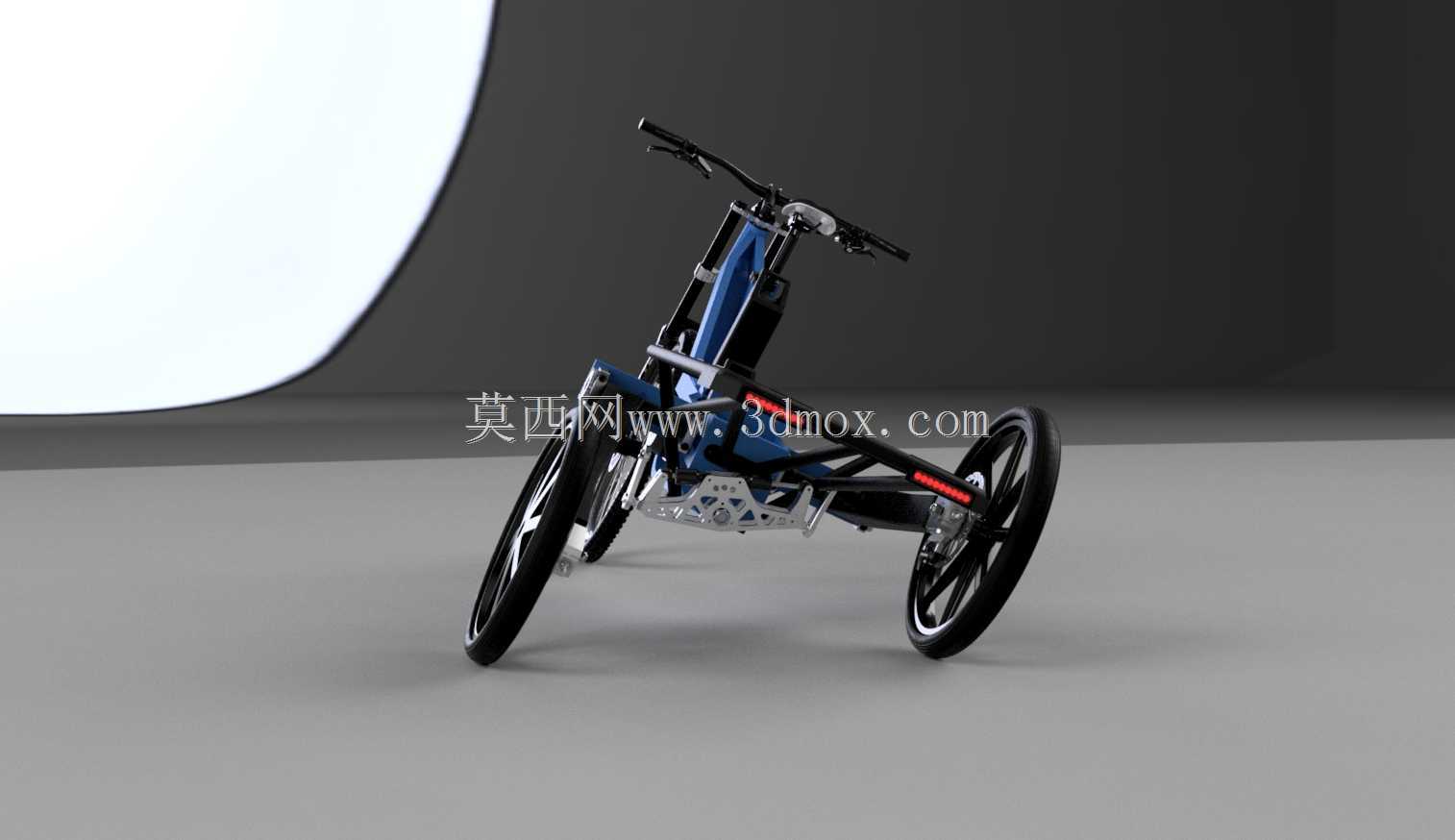

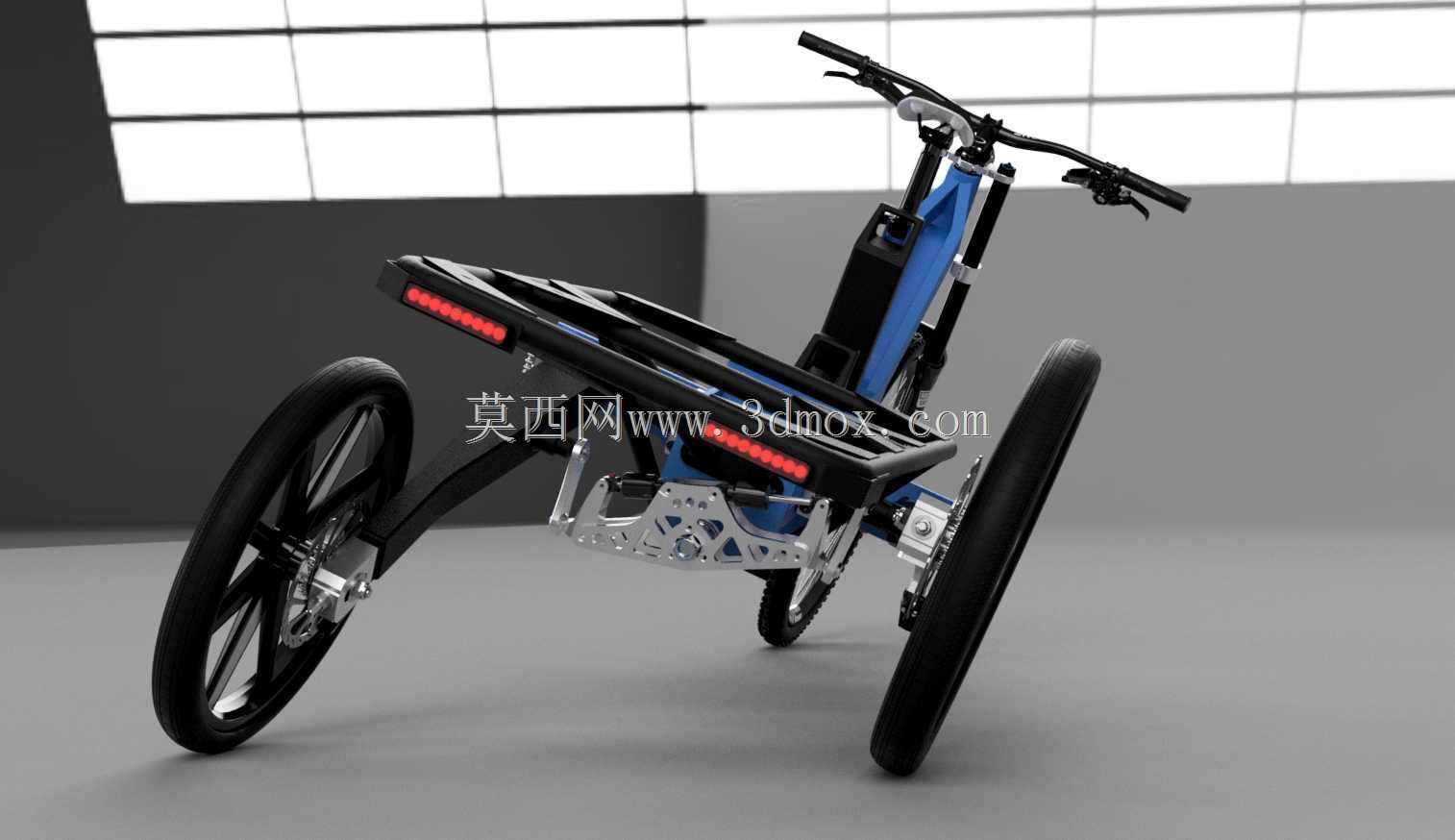

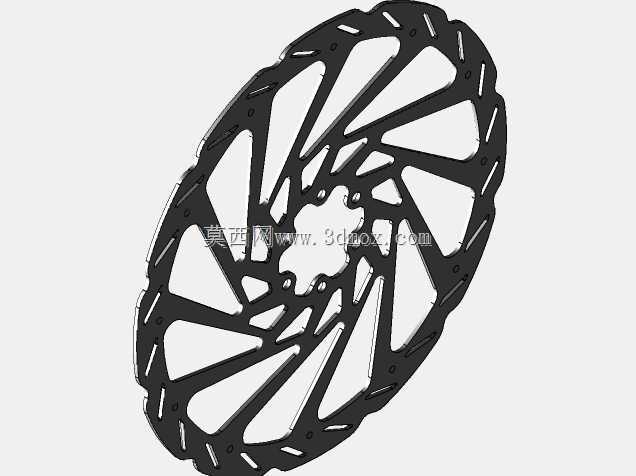

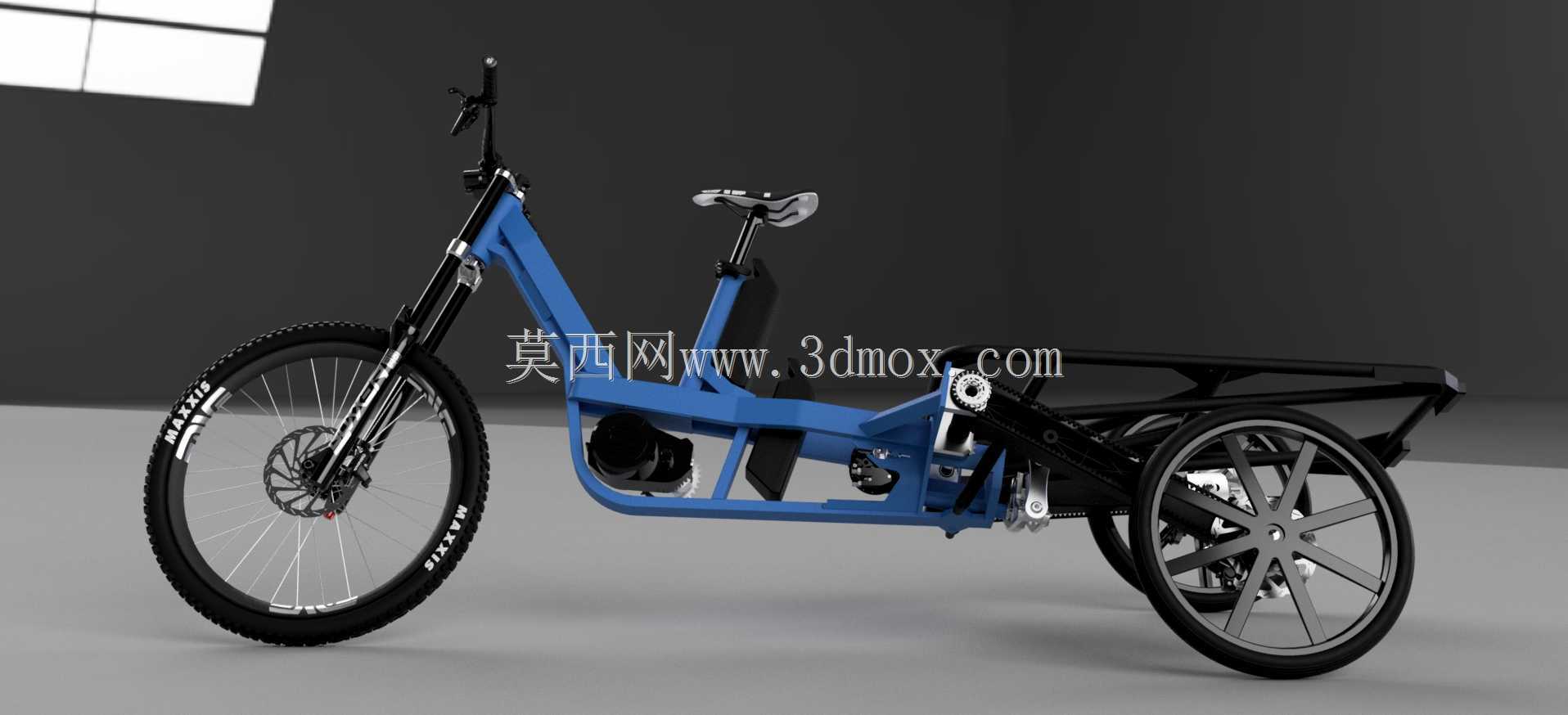

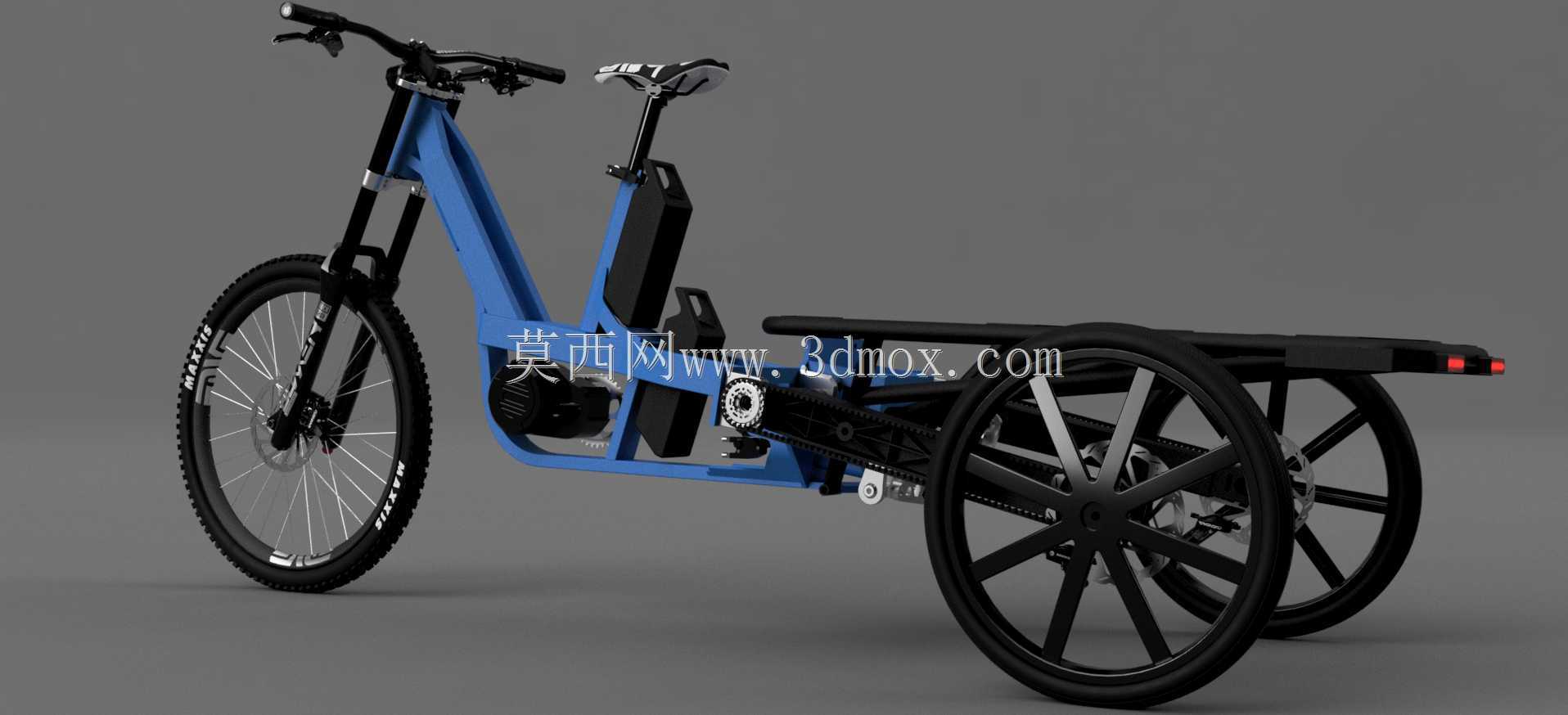

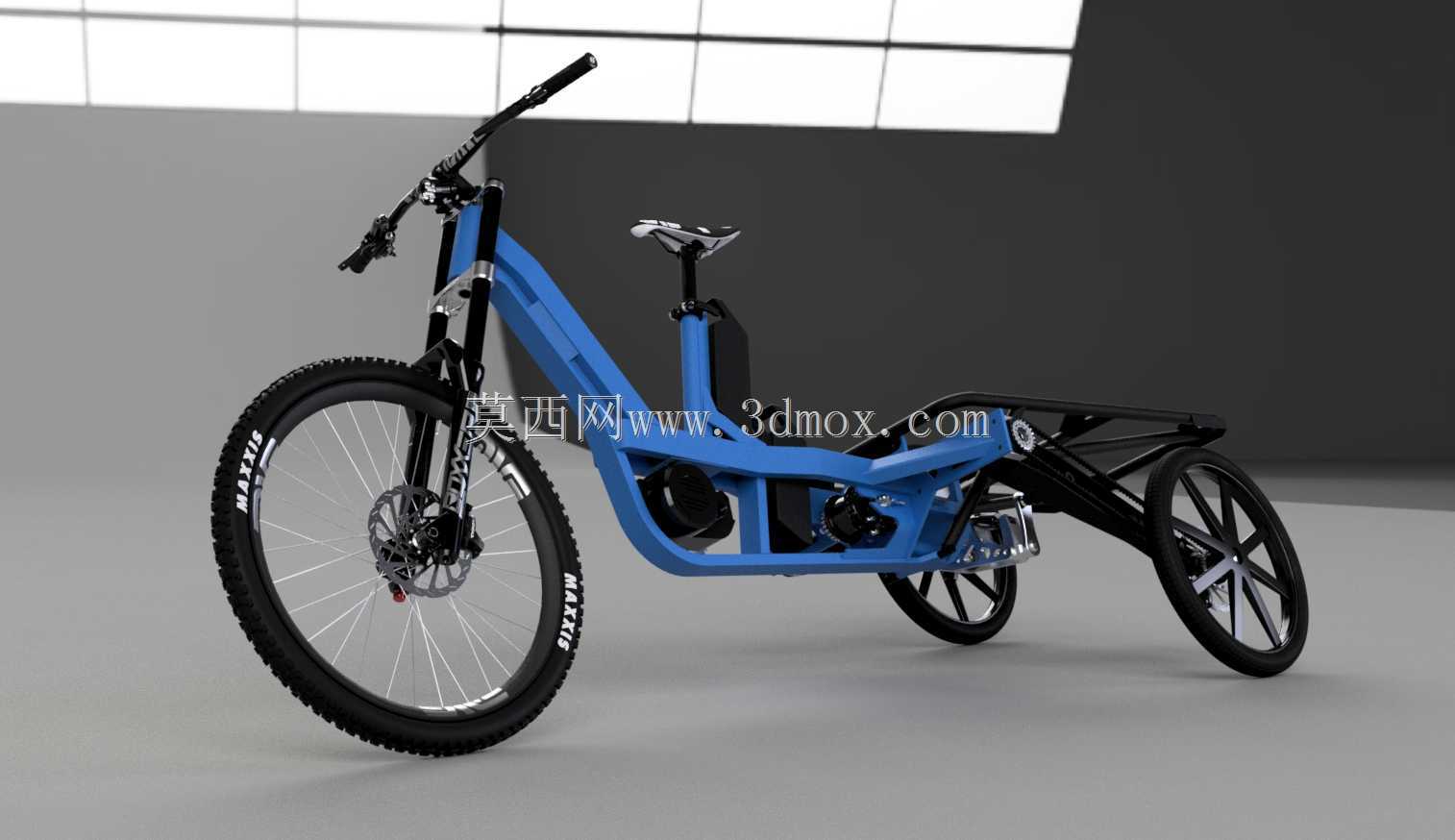

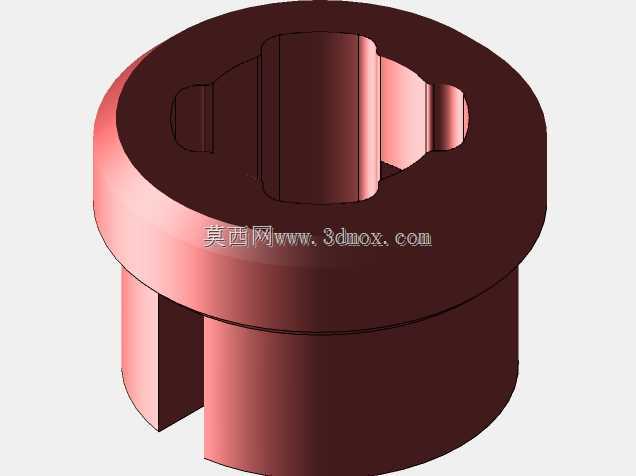

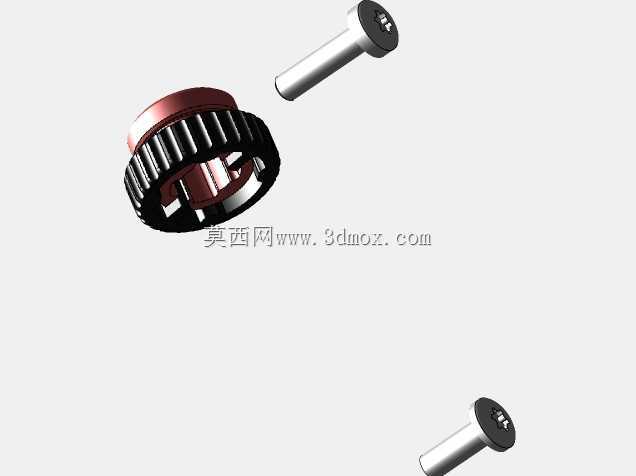

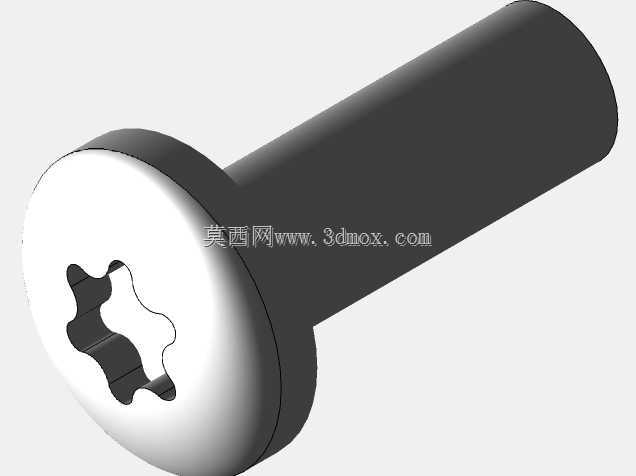

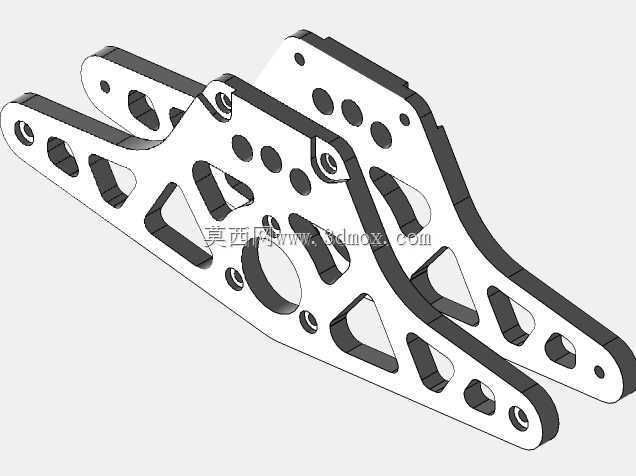

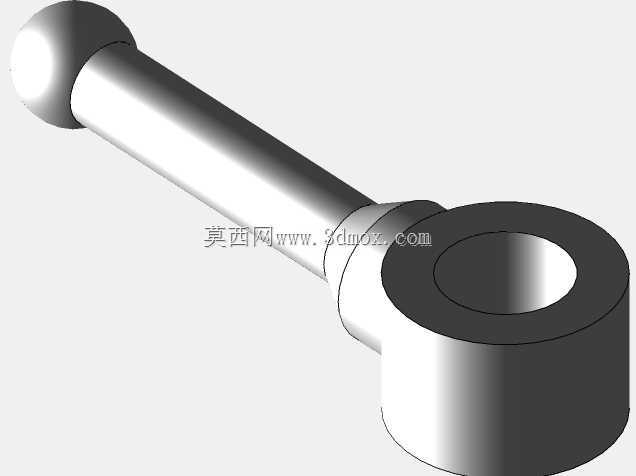

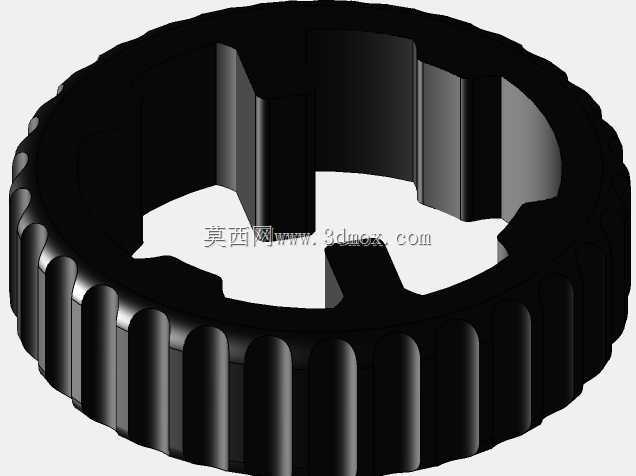

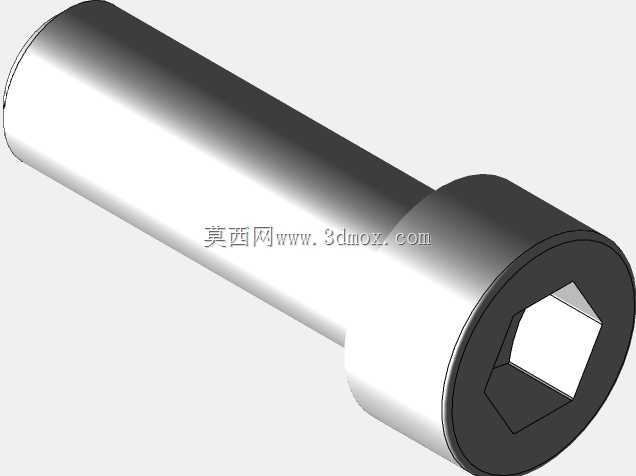

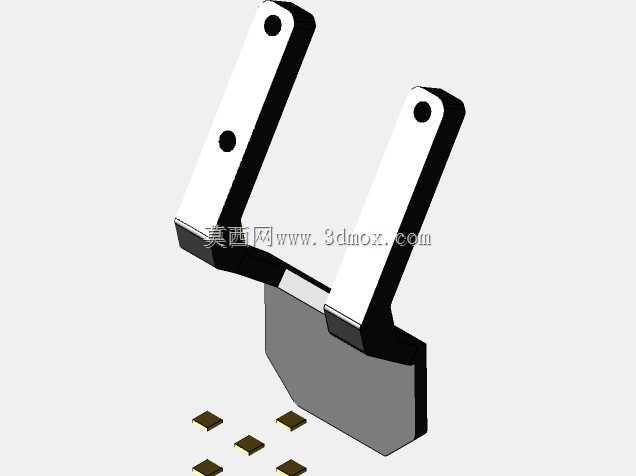

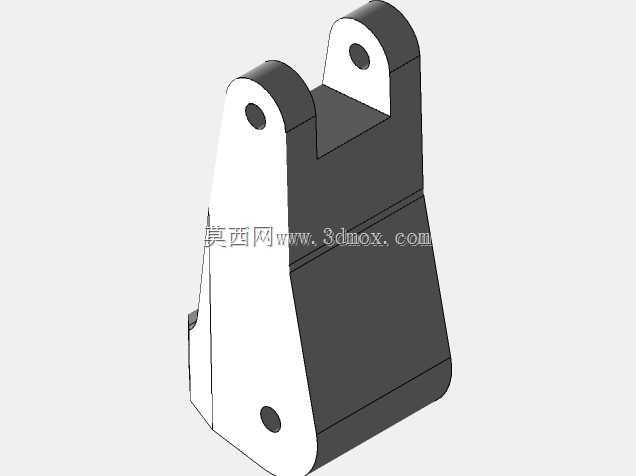

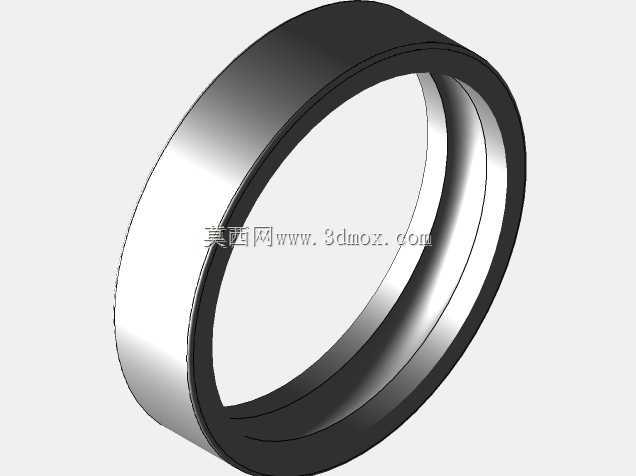

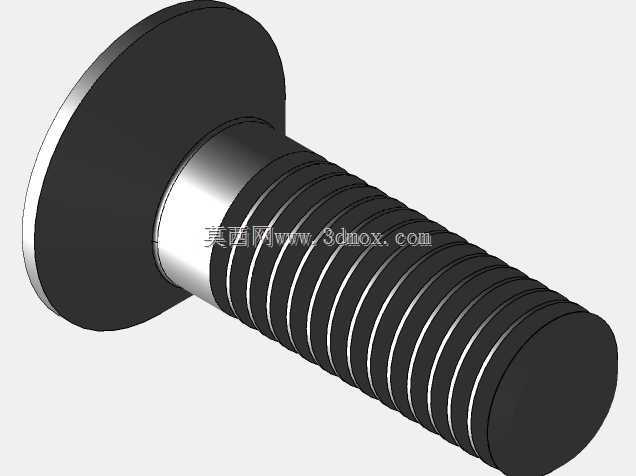

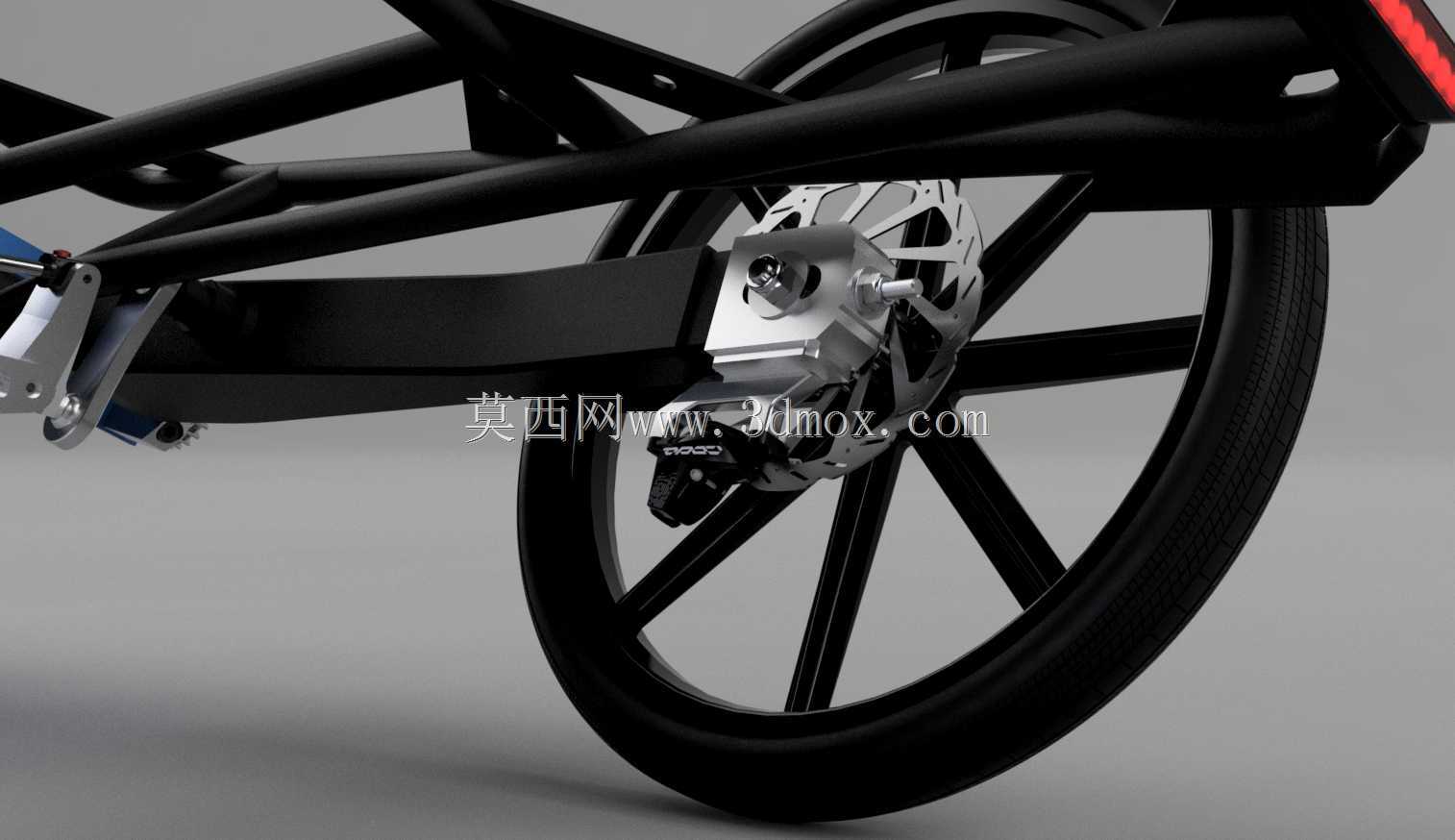

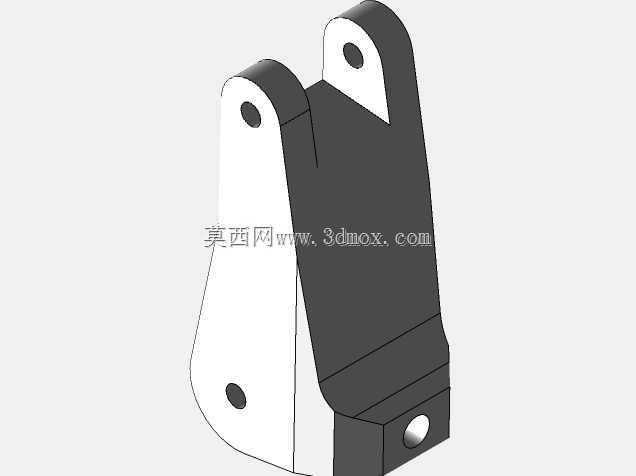

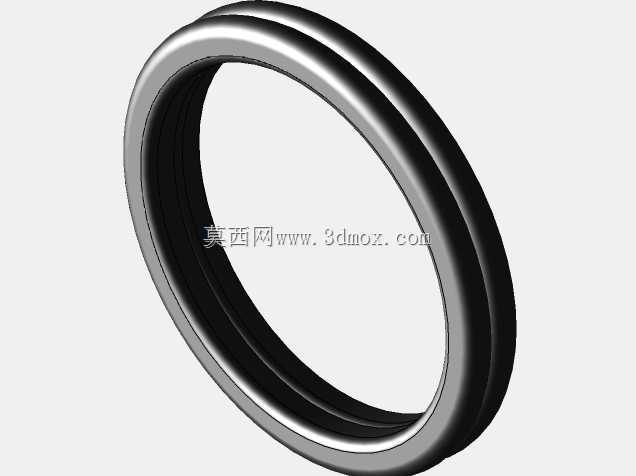

非铺装路面载货骑行时，常规正三轮载货自行车过弯侧倾极易出现后轮抓地力不足、货台货物侧滑甩落的隐患，这款倾斜结构载货eBike的设计核心，正是针对这一实际工况痛点做的结构适配。前叉沿用标准山地车避震结构，搭配大颗粒越野轮胎，前轮的碟刹安装座预留了标准卡钳装配公差，不需要额外做转接座修改就能直接适配市售成熟制动部件，降低后续零件替换的适配成本。主车架采用一体化弯折的管梁结构，电池仓直接嵌入车架下管的封闭腔体内，既降低了整车重心，又避免了外挂电池支架在颠簸路段出现的焊缝疲劳开裂问题，车架管梁的弯折曲率经过反复调整，过弯倾斜时车架不会和后轮摆动结构发生运动干涉，哪怕压弯角度达到25度，传动线路和刹车管线也不会出现拉扯剐蹭。后双轮的倾斜联动结构没有采用复杂的多连杆设计，而是用单枢轴搭配限位阻尼块，枢轴的配合公差控制在0.02mm以内，既保证倾斜动作的顺滑度，又不会出现旷量导致的行驶摆振，货台直接固定在后轮架的上部平面，和倾斜机构做了运动解耦，过弯时货台能始终保持相对水平，哪怕装载零散货物也不会因为车身倾斜出现移位。脚踏曲柄的安装位置特意做了偏移处理，倾斜过弯时曲柄不会和地面发生剐蹭，中置电机的安装座和车架管梁做了一体化焊接，电机输出轴和传动链轮的同轴度公差控制在0.015mm，能有效降低高速运转时的传动噪音和链轮磨损。座垫的安装立管角度经过优化，不同身高的骑行者调整座高时，重心始终落在前后轮的载荷分配区间内，不会因为座高调整导致爬坡时前轮翘头。后挡泥板的安装支架预留了足够的轮胎跳动间隙，哪怕重载颠簸时轮胎压缩量达到极限，也不会和挡泥板发生磕碰，整车所有外露的线束都嵌入了车架预留的走线槽内，既避免了户外骑行时线束被树枝剐蹭破损，也让整车外观更简洁利落。
