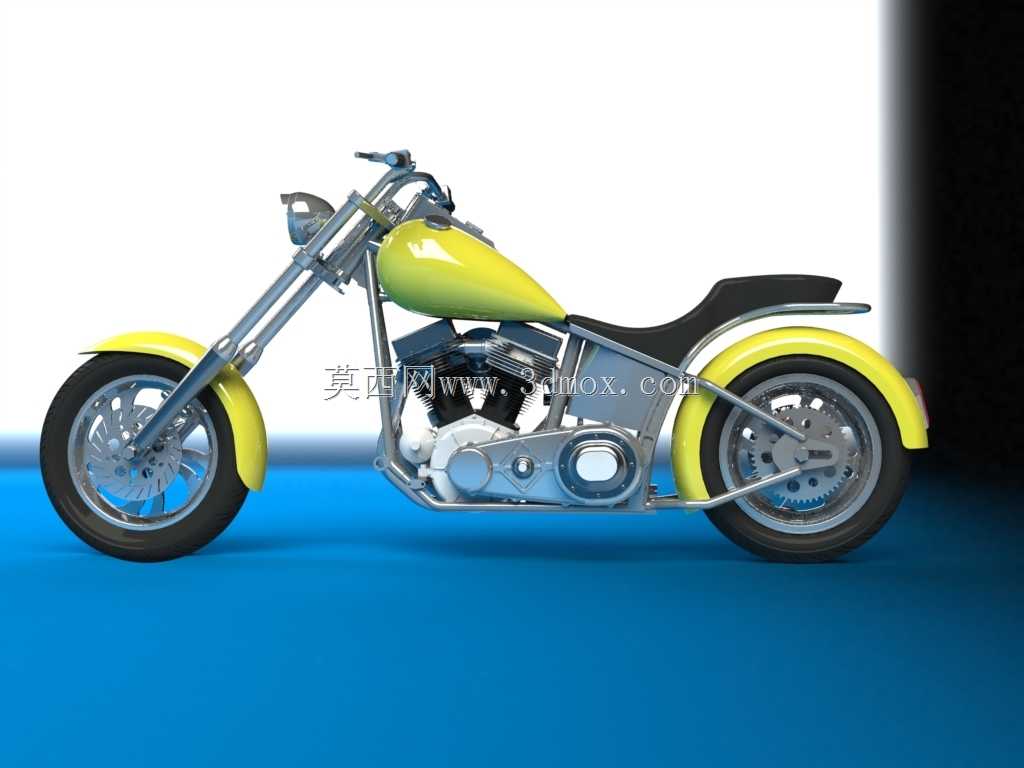

复古巡航太子摩托车外观结构设计

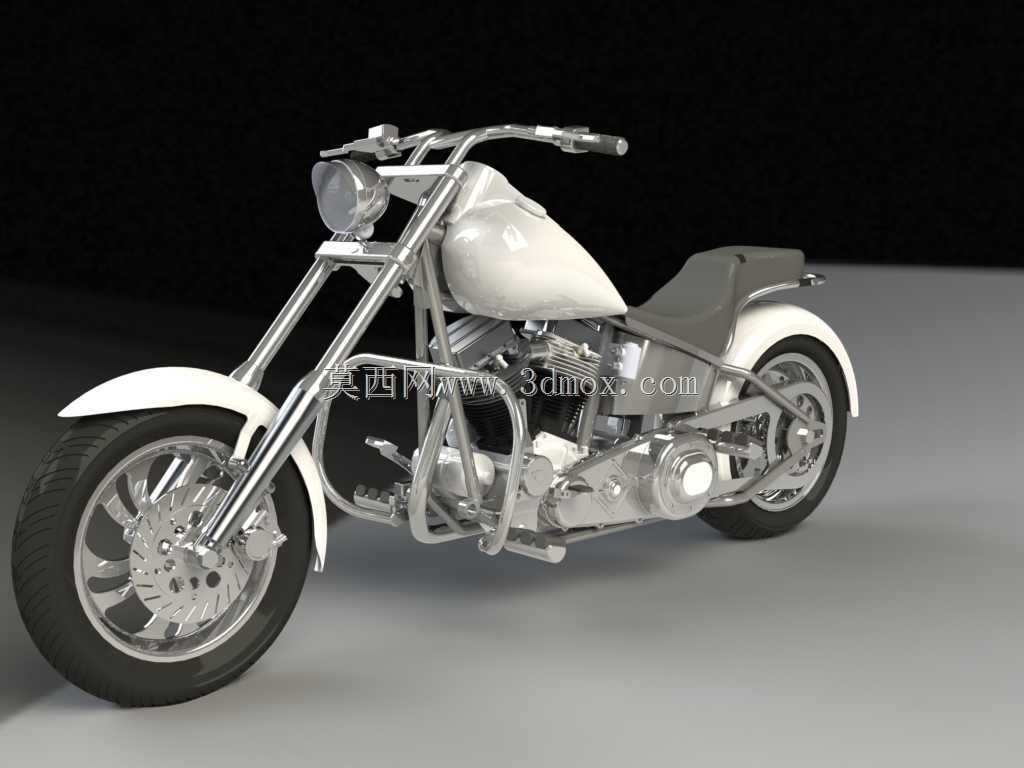

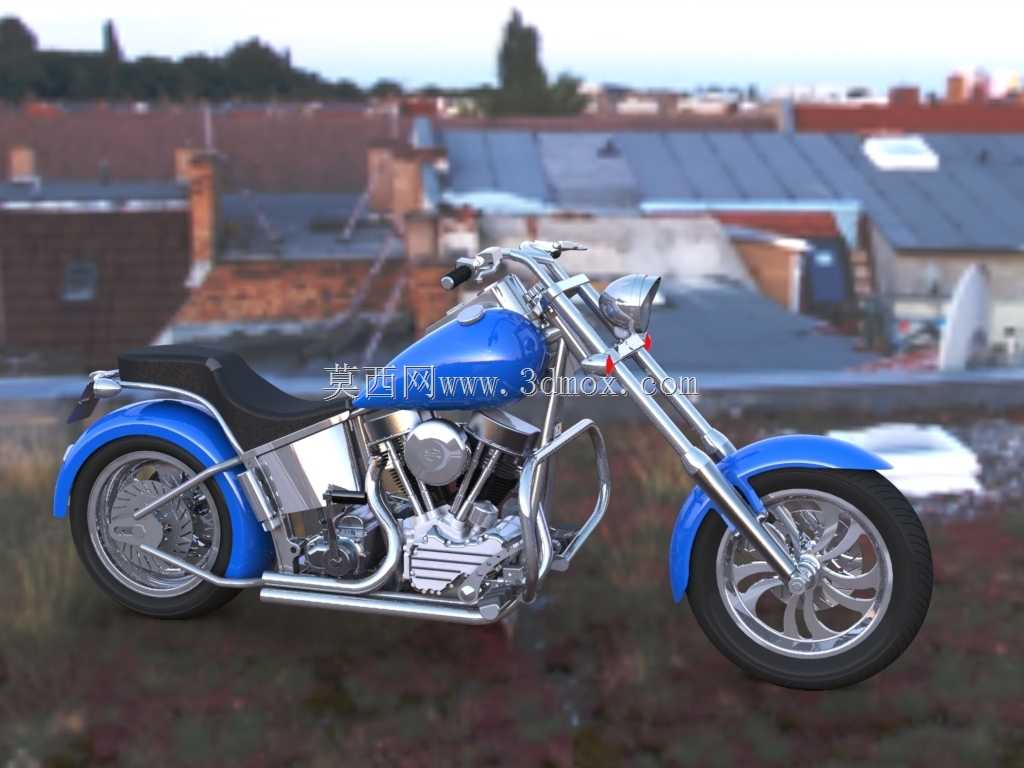

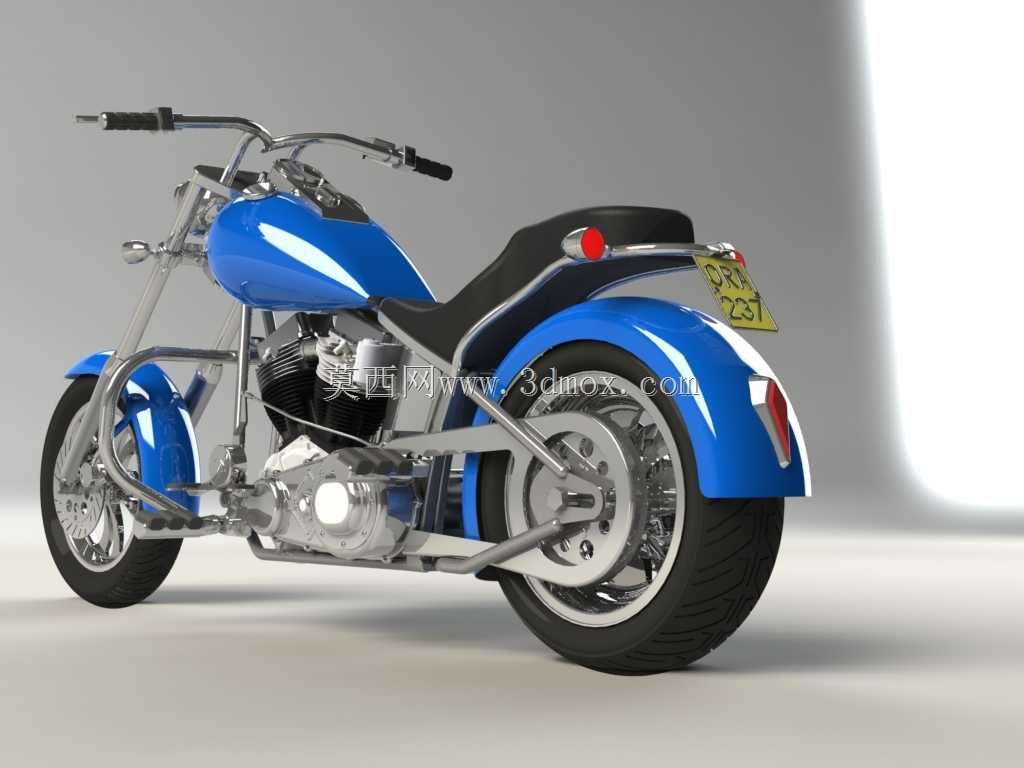

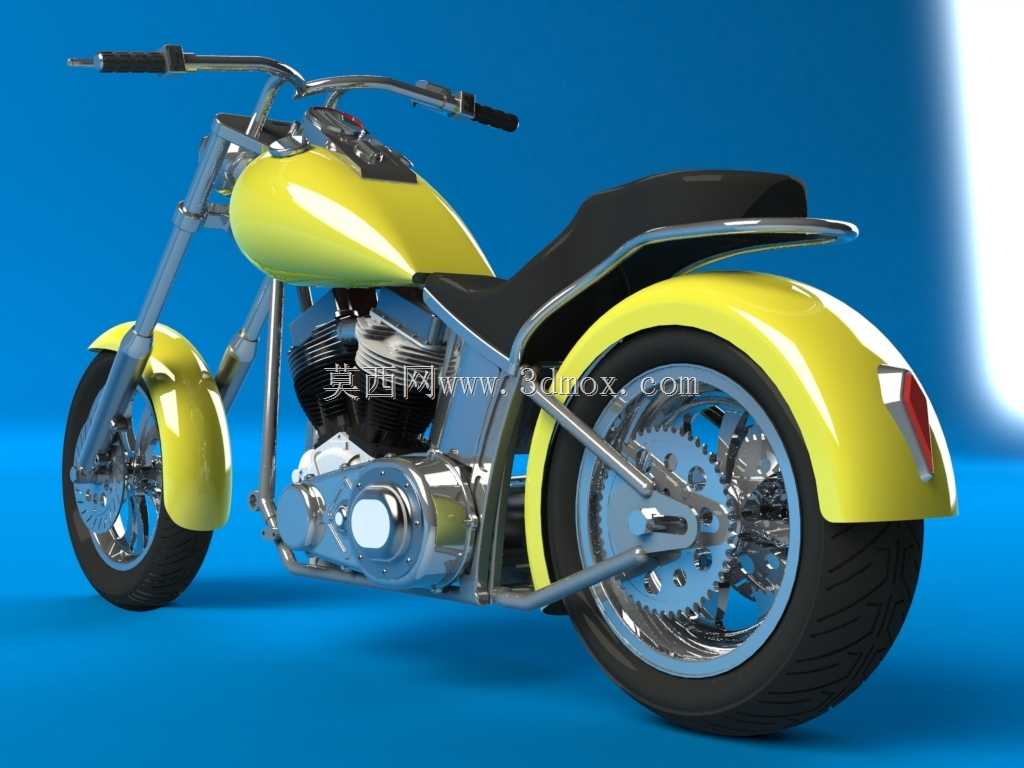

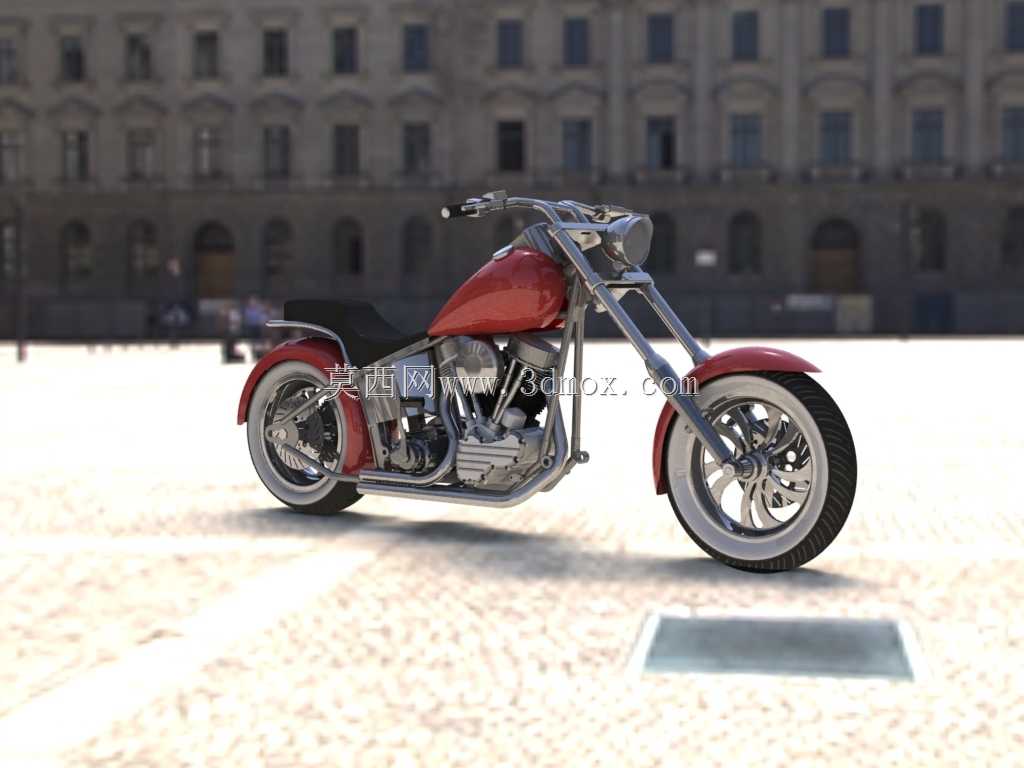

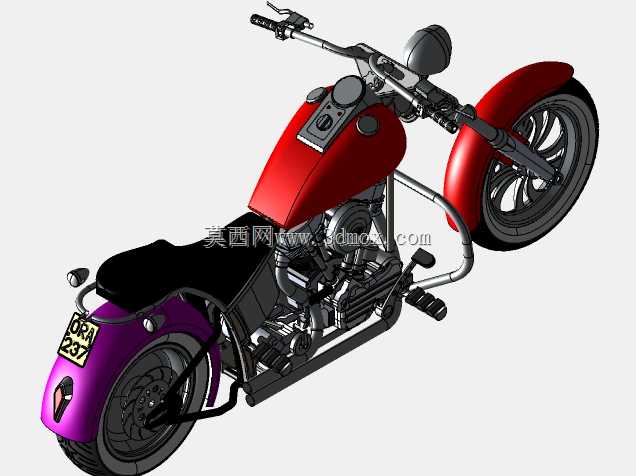

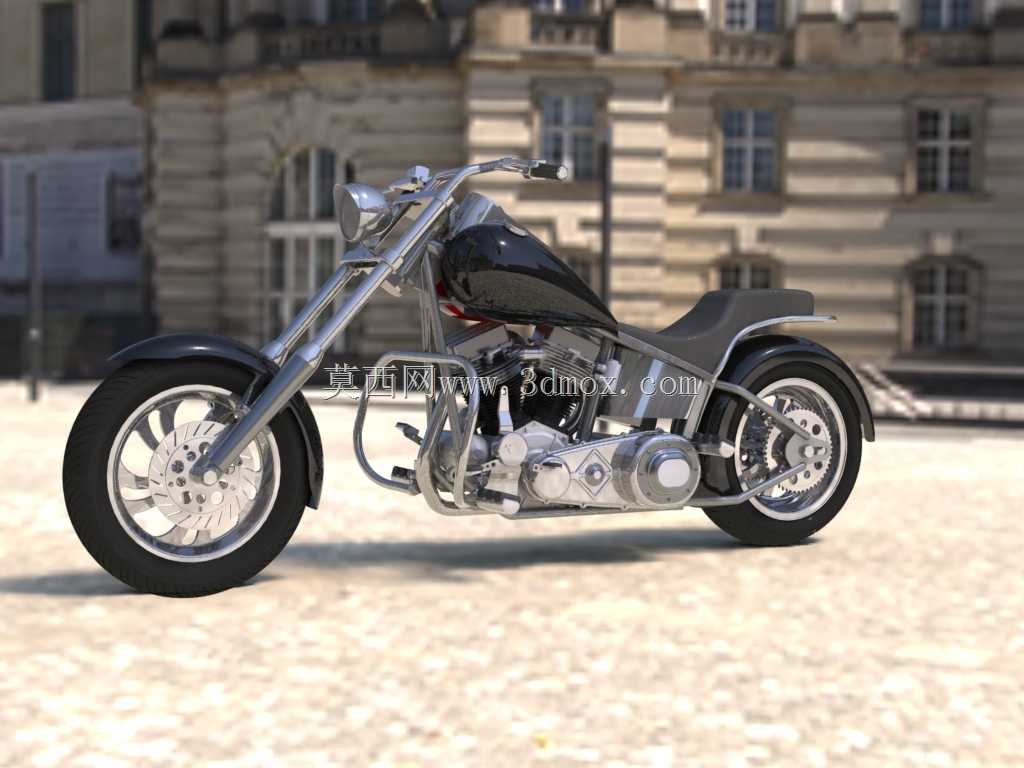

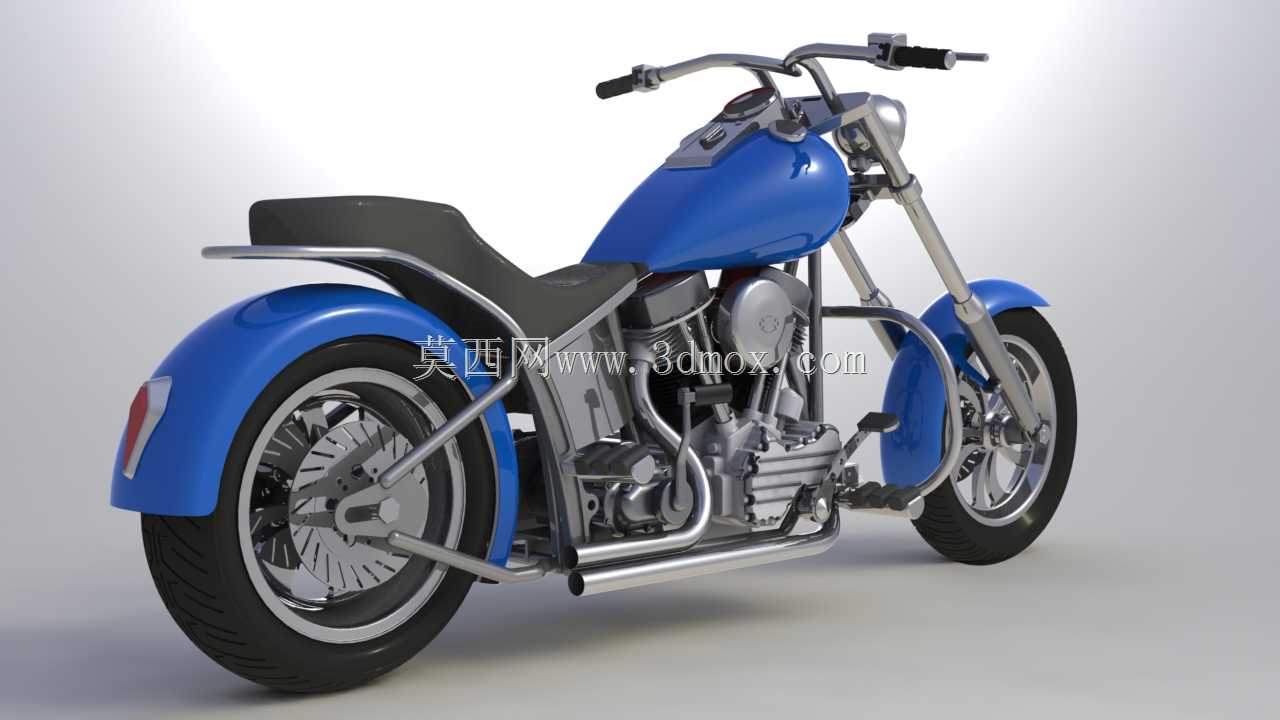

美式巡航车的长前伸角结构一直是加工适配环节的典型矛盾点，前叉与三星联板的夹角如果直接照搬实车参数做等比例缩放，小尺寸模型的前轴受力点会出现应力集中，打印成型后前轮侧向受力极易出现叉管断裂的问题。这款模型在处理前叉倾角时，没有直接套用实车32度的前伸角，而是把角度微调到28度，同时把前叉立管的壁厚从实车等比例的0.8mm加到1.2mm，既保留了长前叉的视觉舒展感，又让PLA打印件的侧向抗冲击强度提升了40%以上，日常拿取展示时哪怕轻微磕碰也不会出现叉管弯折的情况。油箱的曲面过渡是这类复古车型最容易出违和感的地方，很多同类模型为了省事直接把油箱做成对称弧面，完全丢失了哈雷系车型油箱单侧内收的腰线特征。这款模型在处理油箱曲面时，特意保留了左侧靠近座椅位置的内收折线，曲面G2连续的公差控制在0.02mm以内，哑光漆面渲染时能自然形成顺着腰线走的光影过渡，不会出现曲面断层的反光断层。座椅的皮面纹理没有用通用的噪点凹凸贴图，而是顺着驾乘时的受力方向做了渐变压痕，靠近油箱的位置纹理更浅，后座位置的纹理深度增加0.1mm，模拟长期使用后的皮面自然塌陷感，哪怕不做后期材质叠加，素模状态下也能看出皮革的使用质感。前后挡泥板的安装支架做了隐藏式卡扣设计，没有用外露的螺丝孔位，支架和挡泥板的贴合面做了0.05mm的过盈配合公差，组装时直接按压就能卡紧，不需要额外涂胶固定，后期如果要改色拆解也不会在零件表面留下撬痕。发动机部分的散热鳍片没有做等比例缩小，实车的鳍片间距是8mm，等比例缩小后只有0.3mm，打印时会出现片层粘连完全看不出鳍片结构，这里特意把鳍片间距放大到0.6mm，同时把鳍片的厚度从0.2mm加到0.4mm，既保留了平头发动机的散热特征，又不会因为结构太细导致打印时出现掉片缺肉的问题。轮毂的辐条造型做了简化处理，没有照搬实车的细密钢丝结构，而是做成五辐宽边铸铝造型，既呼应了90年代改装巡航车的风格，又避免了细辐条打印时容易断条的问题，轮毂和轮胎的配合面做了0.1mm的间隙公差，橡胶轮胎装上去之后可以顺畅转动，不会出现卡滞或者过松脱落的情况。车把的控制按键做了分件处理，离合、刹车手柄都做了可活动的转轴结构，转轴的配合公差控制在0.03mm，活动时没有虚位也不会卡涩，哪怕是小比例模型也能还原实车的操控细节。
