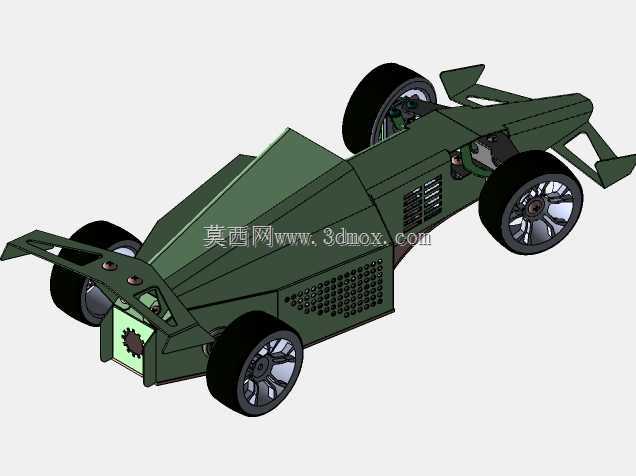

方程式概念赛车造型结构设计

小比例竞速车壳加工时最容易踩的坑，是一体成型的曲面转角处壁厚不均，CNC走刀到侧翼与车身衔接的锐角位置，要么留厚了后续打磨费工，要么铣穿了直接报废。这款概念赛车的外壳曲面做了分段式的厚度过渡，从车头鼻锥到驾驶舱侧围，壁厚从1.2mm渐变到2mm，刚好对应侧翼安装位的受力需求，不用额外在内部加支撑筋就能扛住高速过弯的侧向风压。车轮的轮辐做了不等厚的镂空设计，靠近轮轴的位置留了3mm的安装凸台，和轮毂轴承的配合公差控制在0.02mm以内，既不会因为间隙过大跑起来晃，也不会因为过盈量太大装的时候把塑料轮圈撑裂。车身侧面的散热格栅没有做通槽，而是留了0.3mm的连接筋，既保留了镂空的视觉效果，又避免了加工时细长槽位的振刀纹，后续喷漆的时候也不会因为槽位太深积漆。前后翼的安装位做了隐藏式的卡扣结构，不用打螺丝就能固定，卡扣的倒钩角度做了15度的斜切，拆装的时候不用撬就能轻松取下，反复拆装十次也不会出现卡扣断裂的情况。车身底部做了平整的导流面，和底盘的贴合间隙控制在0.1mm，既不会因为间隙太大漏风影响下压力，也不会因为贴合太紧装配的时候蹭掉漆面。车头的防撞结构做了内嵌式的缓冲槽，碰撞时能通过槽位的形变吸收冲击力，不会直接把力传到车桥位置损坏传动结构。轮拱的位置做了外扩的弧度，刚好容纳车轮上下跳动的行程，不会出现转向时轮胎蹭到车壳的情况，哪怕是最大转向角度也留了2mm的安全间隙。
