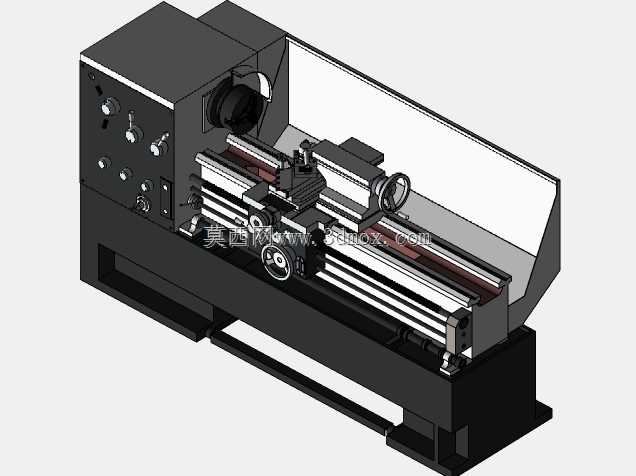

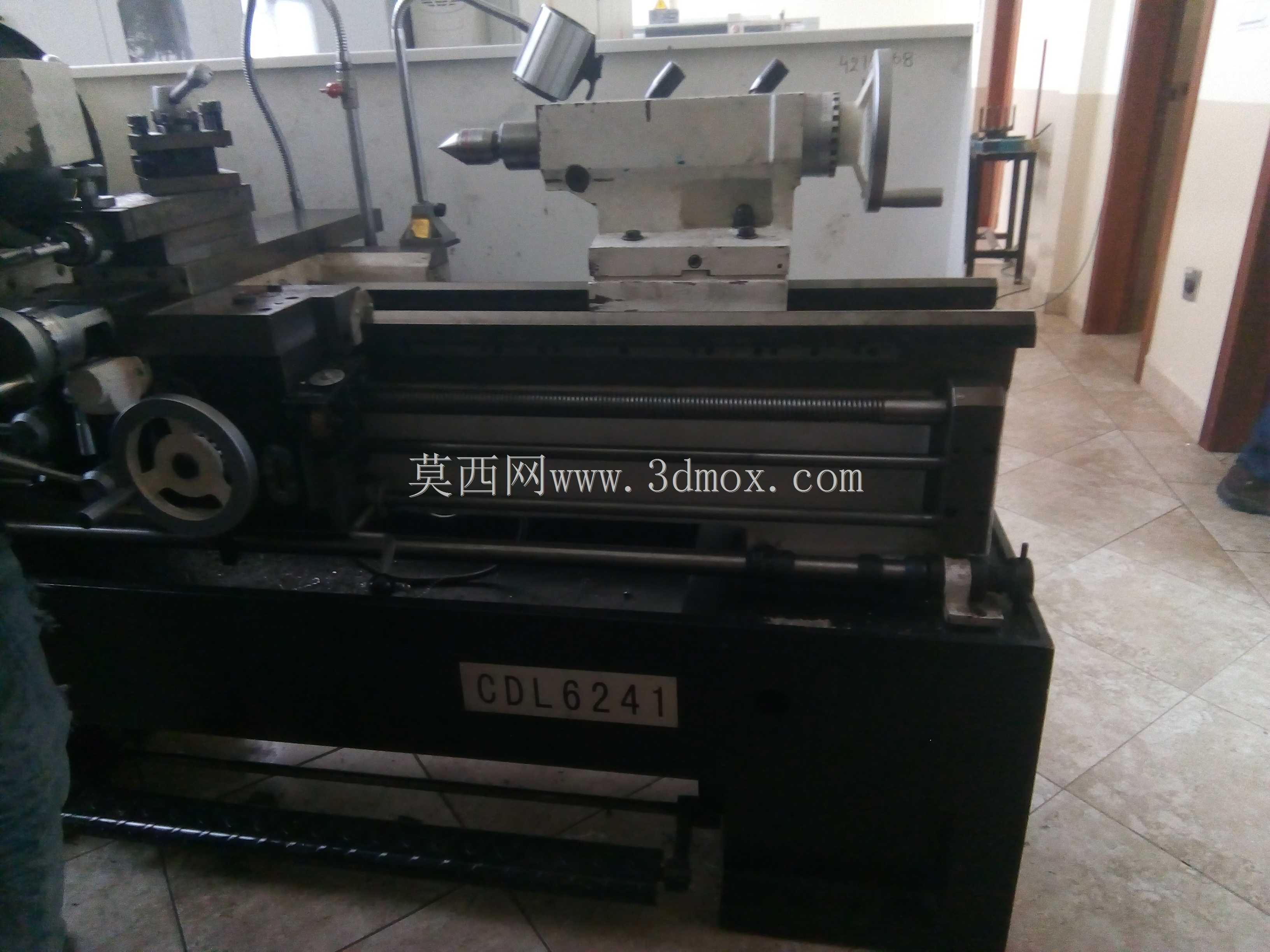

托诺CDL6241普通卧式车床结构还原

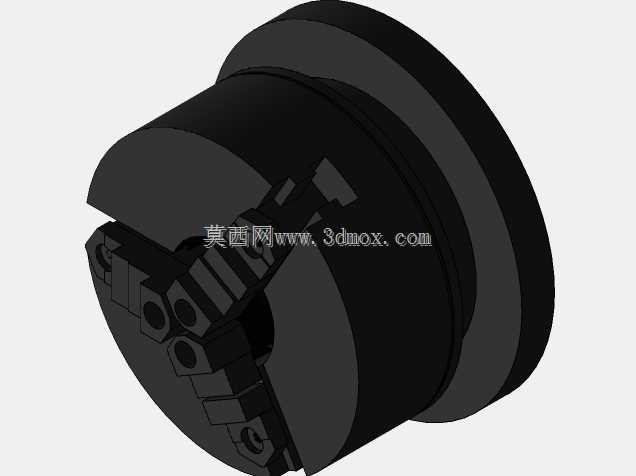

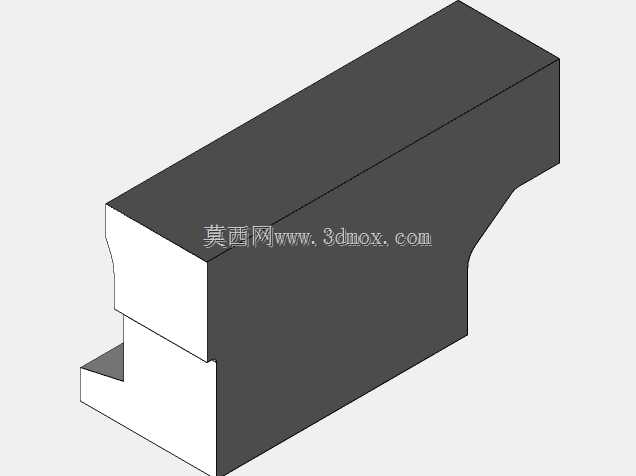

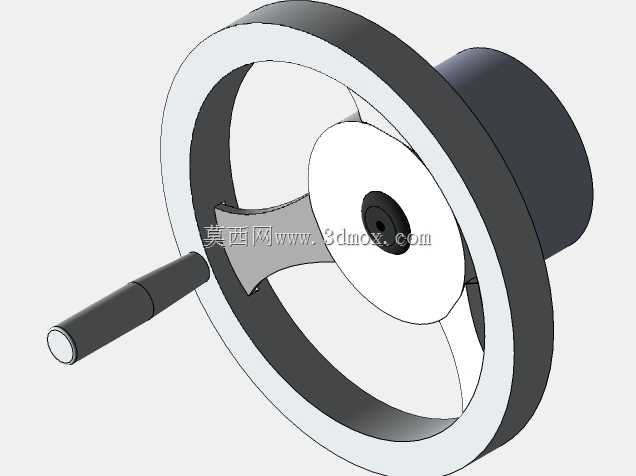

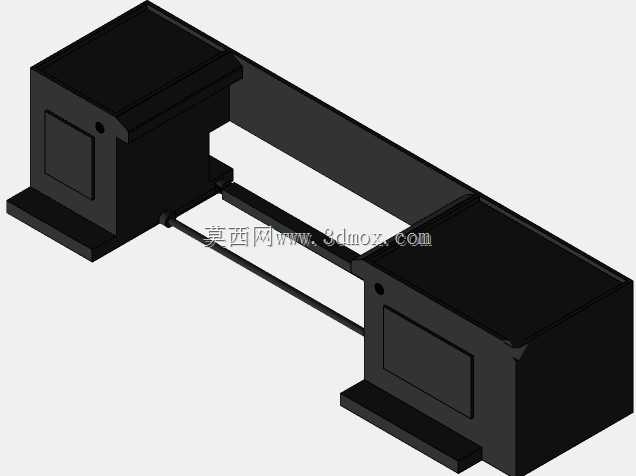

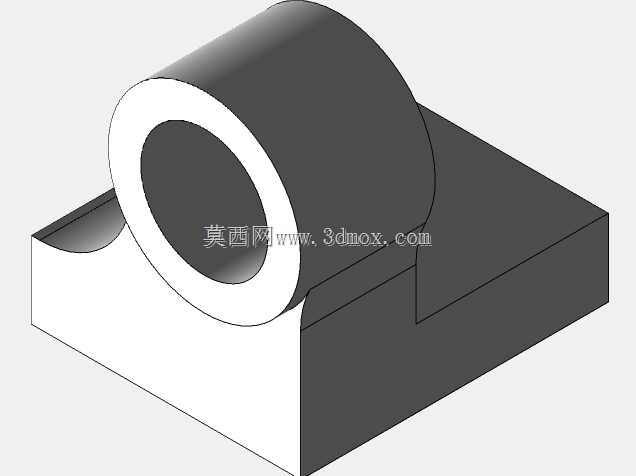

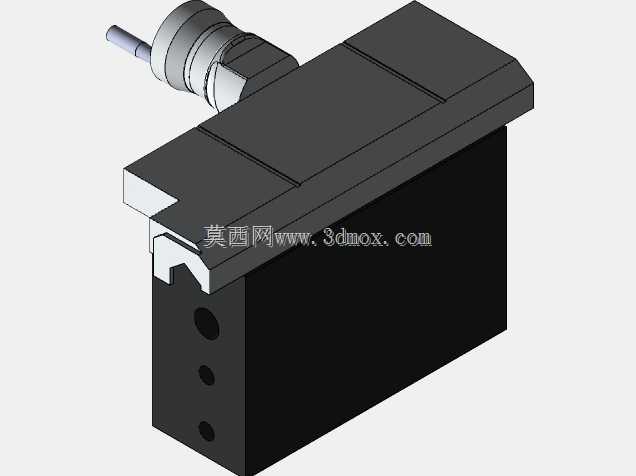

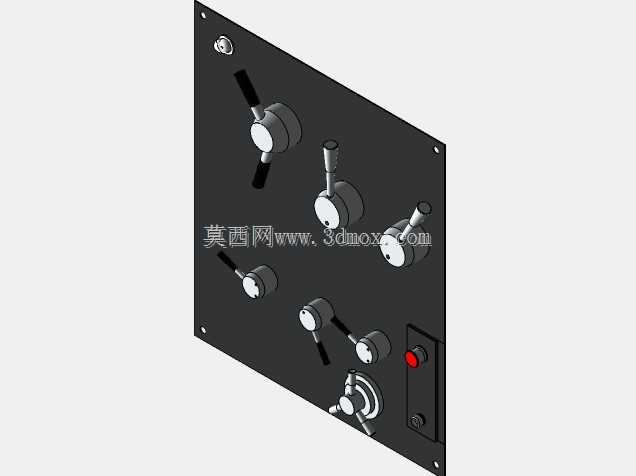

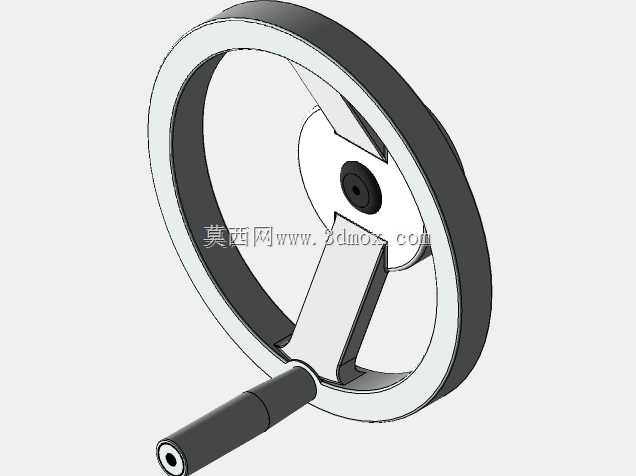

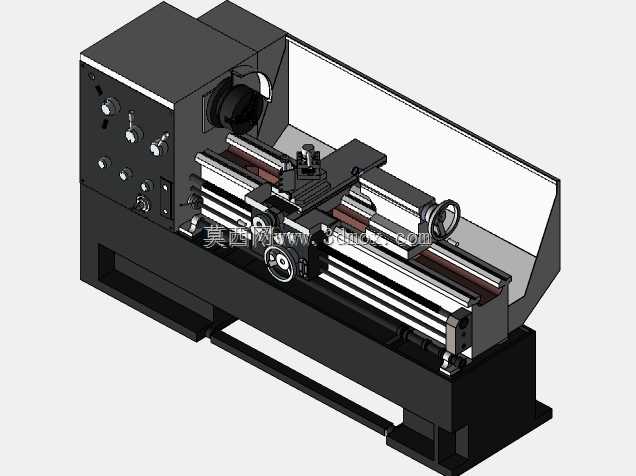

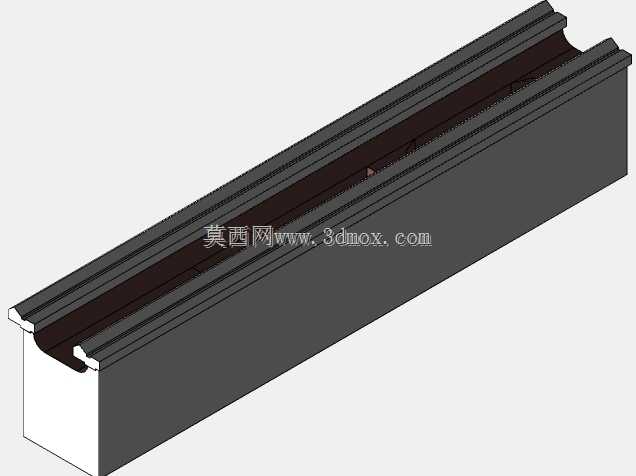

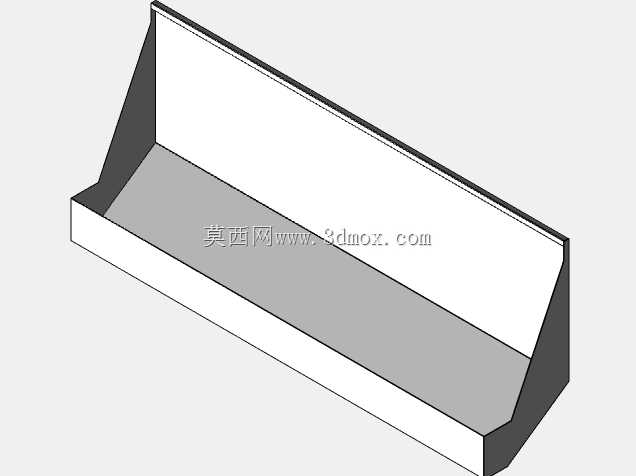

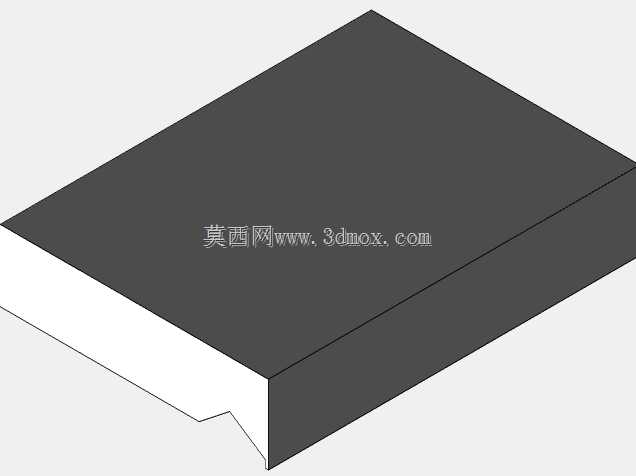

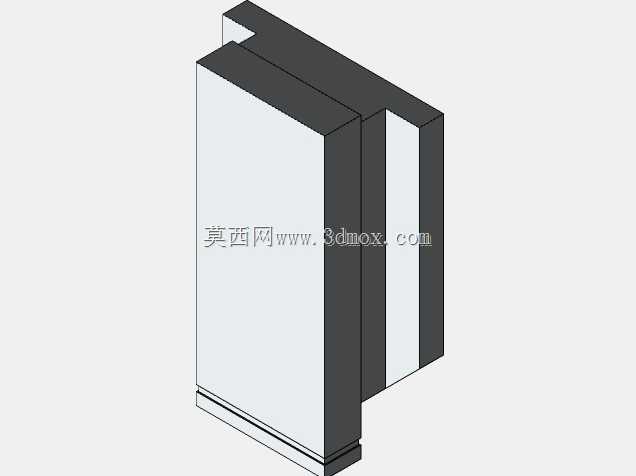

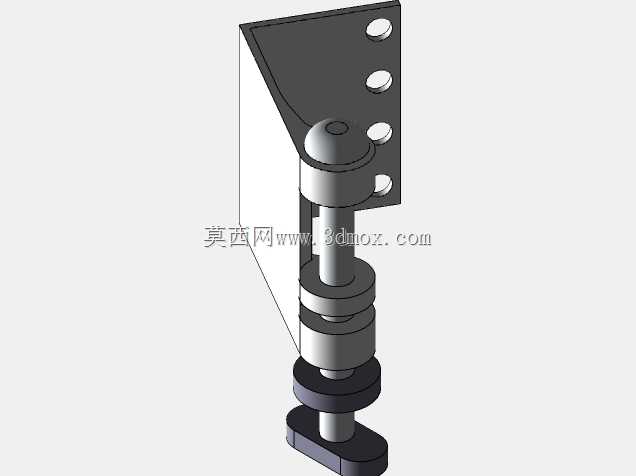

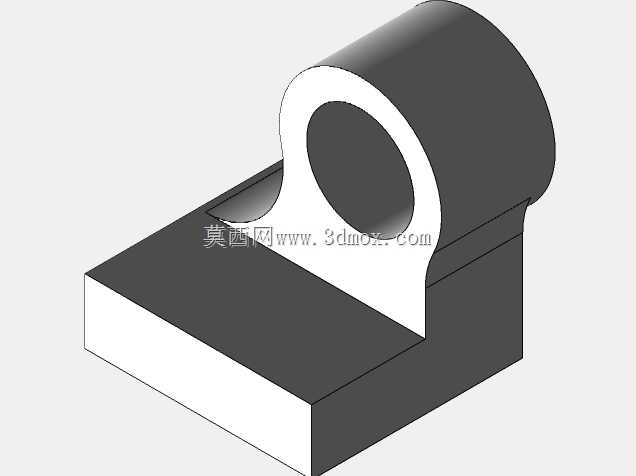

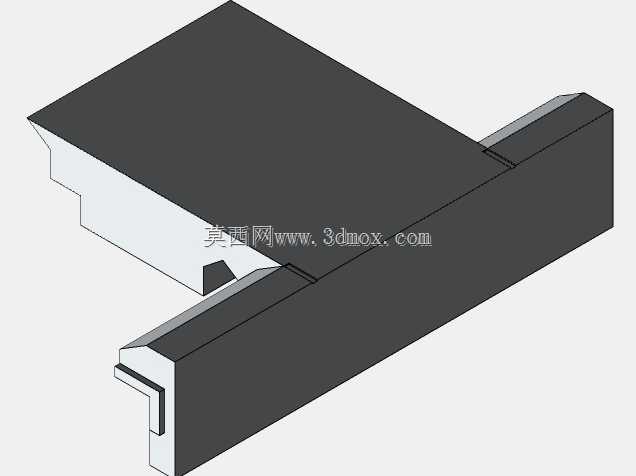

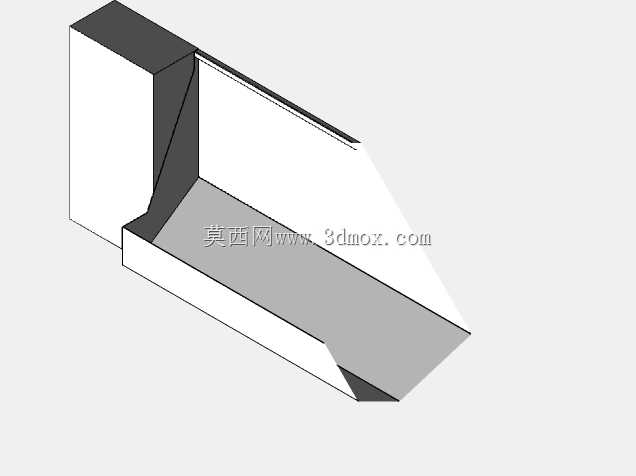

车间里普通卧式车床长期满负荷运转后，尾座套筒锁紧失效、床身导轨面磨损不均、进给手轮回程差超差是最常碰到的加工痛点，这套托诺CDL6241车床的三维结构还原，完全围绕实际加工中暴露的结构矛盾做细节复刻。尾座部分没有做简化处理，套筒的锥孔定位面、锁紧机构的偏心压块、手轮端的刻度盘间隙都按实物公差做了预留，日常加工长轴类零件时，尾座顶紧力不足会导致工件颤刀，模型里特意还原了尾座底座与床身导轨的锁紧压板结构，压板上的调节螺钉位置、锁紧接触面的斜度都和实物一致，能直接用来模拟不同锁紧力下尾座的偏移量，给后续维修时的刮研余量提供参考。床身部分的导轨面没有做成理想化的平面，特意保留了日常使用中容易出现磨损的导轨中段下凹特征，进给箱到溜板箱的传动丝杠、光杠的支撑座同轴度也做了对应还原，实际加工中丝杠支撑座同轴度偏差超过0.02mm就会导致进给卡顿，模型里把三个支撑座的安装孔位公差、轴承位的配合间隙都做了参数化设置，能直接导入仿真软件模拟不同磨损程度下的进给阻力变化。主轴箱部分的卡盘连接法兰、主轴通孔的台阶结构、变速手柄的定位槽都按实物比例还原，日常更换卡盘时法兰端面跳动超差会直接影响加工圆度，模型里法兰与主轴的配合面做了微小的间隙预留，能模拟不同锁紧力矩下的端面跳动值，给实训教学里的卡盘找正操作提供可视化参照。溜板部分的刀架锁紧机构、小滑板的进给丝杠间隙、中滑板的镶条调节结构都没有做省略，实际操作中镶条调节过紧会导致溜板移动卡滞，过松则会让切削时让刀，模型里镶条的斜面角度、调节螺钉的螺距都和实物完全匹配，能用来演示不同镶条间隙下的让刀量变化，不管是做设备维修的结构参考，还是职业院校的金工实训教具，都能直接对应到现场操作的真实问题，不用再对着理想化的模型凭空脑补实际工况里的公差偏差。
