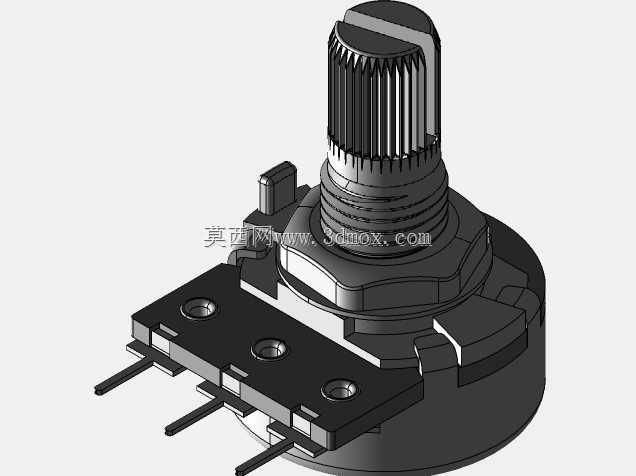

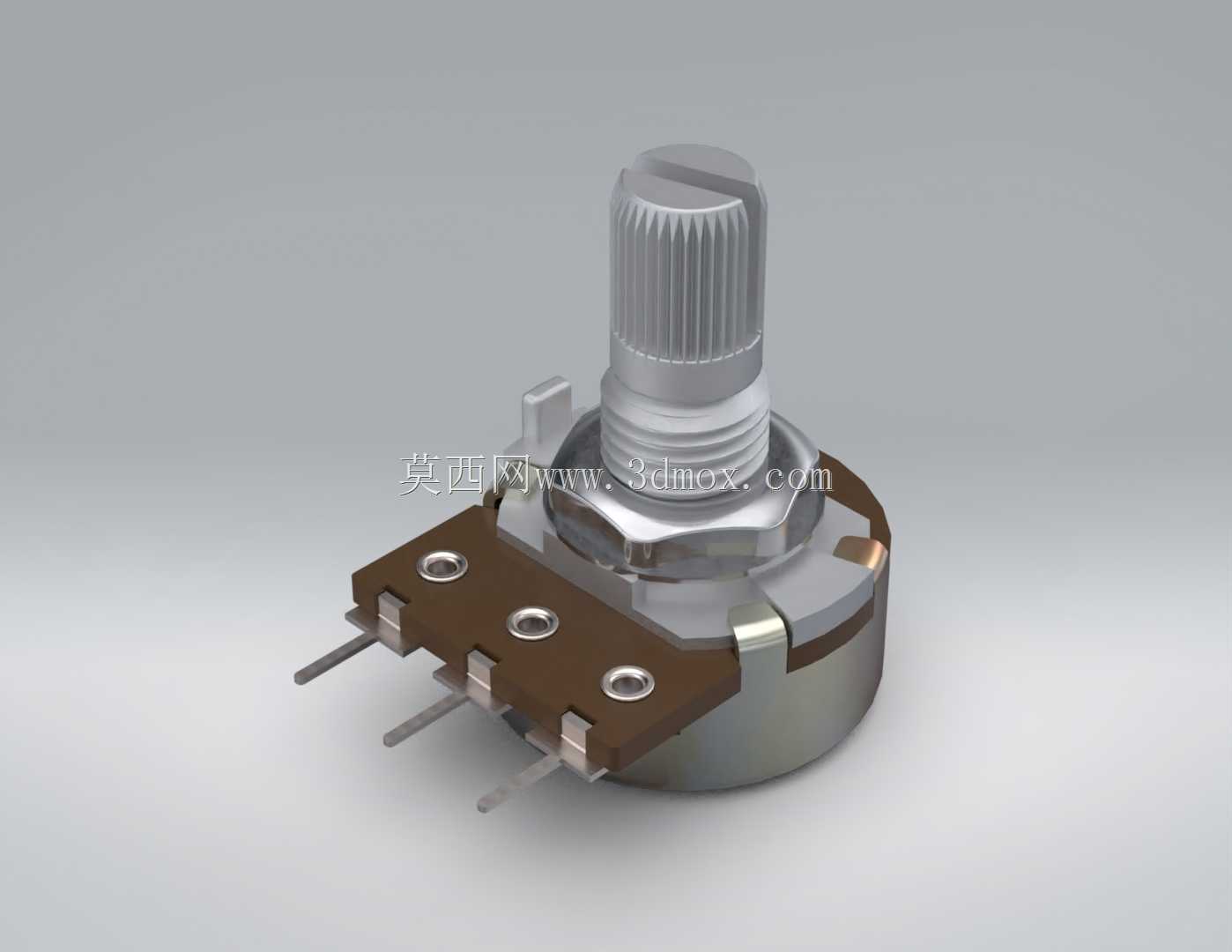

单联10K阻值旋转电位计结构复刻

小批量电子组装产线里，这类旋转电位计的引脚共面度偏差、轴套螺纹同轴度超差，一直是波峰焊连锡、调节卡涩的高发诱因。复刻这款电位计的三维结构时，所有尺寸都对照实物实测值校准，没有沿用通用元件库的简化参数。引脚根部的弯折圆角特意做了0.3mm的工艺补偿，对应冲压引脚时的材料回弹量，避免按直角建模导出的钣金展开图，实际加工后引脚翘起超过0.15mm，过炉时无法完全贴紧PCB焊盘。三个引脚的间距严格控制在2.54mm整数倍，和标准万用板、量产PCB的焊盘网格完全匹配，不会出现引脚偏位插不进板的问题。轴套部分的螺纹没有用软件自带的装饰螺纹特征，而是逐牙扫掠出完整的M7*0.5螺纹牙型，螺纹收尾处做了1.5倍螺距的退刀槽结构，对应五金车削加工时的退刀行程，不会出现模型里螺纹拧到底、实物装配时螺母卡滞在半程的问题。轴身的滚花部分没有用贴图敷衍，而是做了0.2mm间距的直纹滚花实体特征，滚花深度控制在0.12mm，既还原了旋钮装配时的防滑咬合效果，也不会因为特征过密导致导出STEP文件时三角面数量暴涨，拖慢整板装配的仿真速度。底座的酚醛树脂部分特意做了0.2mm的安装让位缺口，对应PCB上的定位柱，装配时不需要额外修磨底座就能完全贴板。碳膜片的接触刷臂做了0.1mm的预压变形量，模拟实际装配时刷臂和碳膜的接触压力，做旋转寿命仿真时能准确算出刷臂的疲劳应力区间，不会出现仿真数据和实际磨损量偏差超过30%的问题。固定金属卡爪的弯折角度做了1.2度的回弹补偿，对应冲压装配时的金属形变，卡入底座后能提供足够的抱紧力，不会出现轴套受径向力时和底座松脱的情况。整个模型的所有配合面都留了0.05mm的装配公差，不管是做3D打印手板验证装配，还是开模做量产件，都不需要二次调整尺寸。
