M6规格六角紧固螺母结构设计

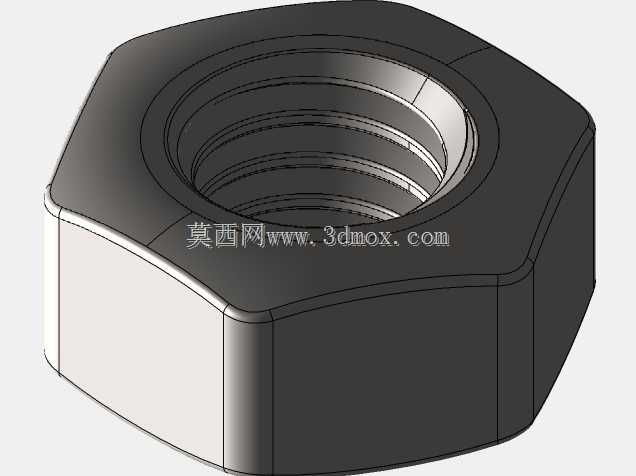

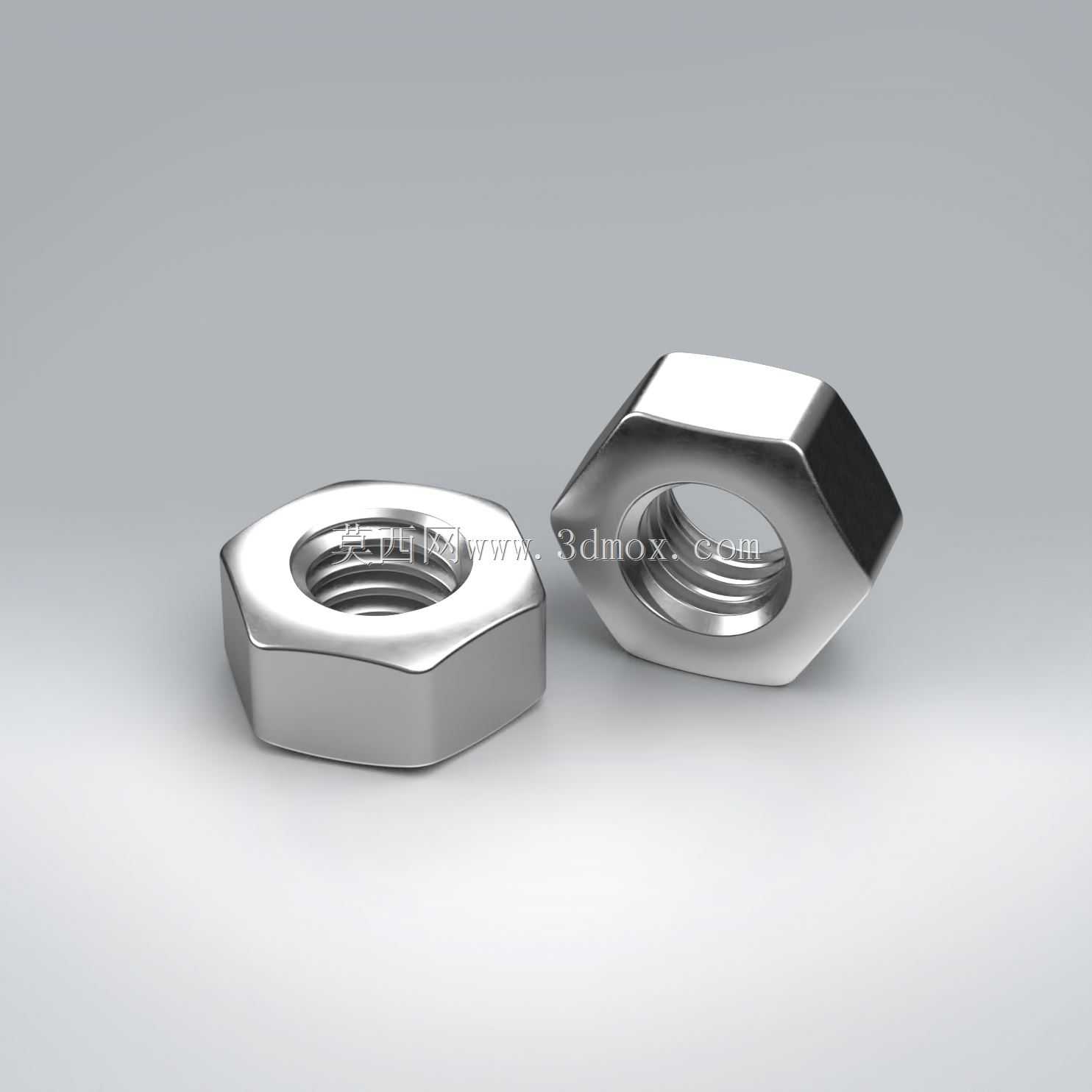

在各类机械装配、工装夹具搭建、非标设备组装的场景里，六角螺母是出现频率极高的紧固连接件，M6规格的六角螺母更是适配多数常规轻载到中载的连接工况，不管是小型自动化设备的机架拼接、钣金护罩的固定，还是民用五金、家电产品的内部结构锁附，都能见到它的身影。这类螺母的核心功能是和对应规格的外螺纹件配合，通过螺纹副的咬合实现两个或多个零部件的压紧固定，六角的外形设计并非随意选定，而是兼顾了手动扳手、套筒、开口扳手等通用工具的夹持需求，六个受力面可以在30度的转角下完成工具的重新卡位，哪怕是操作空间受限的装配场景，也能顺利完成拧紧或者拆卸操作，相比四方螺母，它的卡位角度更小，更适合狭窄空间内的装配作业。从设计思路来看，M6六角螺母的螺纹部分严格遵循普通公制螺纹的啮合参数，内螺纹的牙型角、螺距都和同规格外螺纹完全匹配，保证螺纹啮合时的接触面积均匀，避免出现偏载滑牙的问题；螺母的厚度设计充分考虑了螺纹啮合的有效圈数，常规厚度下能保证至少5圈以上的螺纹完全咬合，足以应对额定载荷下的拉力、剪力需求，不会因为啮合圈数不足导致螺纹脱扣。六角的对边尺寸是按照通用紧固件的标准公差加工，不管是手动工具还是自动化装配用的电动扳手套筒，都能完美适配，不需要定制专用工装，能大幅降低现场装配的工具成本。在实际安装的边界条件上，这类M6六角螺母需要搭配对应孔径的安装孔使用，穿过螺栓的安装孔直径通常控制在6.5mm到7mm之间，既保证螺栓能顺利穿过，又不会因为孔径过大导致压紧面受力不均；螺母的六角外接圆尺寸决定了安装时需要预留的扳手操作空间，在做结构布局的时候，需要在螺母的周边留出足够的套筒或者扳手活动余量，避免出现装配时工具无法卡位的问题。和其他头型的螺母相比，六角螺母的受力对称性更好，拧紧时六个面均匀承受扳手的夹紧力，不会因为受力不均导致螺母棱角变形，重复拆卸使用的寿命更长，哪怕经过多次拆装，只要螺纹没有出现损伤，就能继续保持可靠的紧固效果。在不同的应用场景里，这类螺母还可以搭配平垫、弹垫使用，平垫用来增大压紧接触面积，避免螺母拧紧时压伤较软的被连接件表面，弹垫则可以提供一定的预紧防松效果，在有小幅振动的工况下降低螺母松动的概率。做三维建模的时候，这类标准件的建模重点在于螺纹参数的准确性、六角外形的公差匹配，以及端面倒角的细节处理，端面的倒角不仅能在装配时起到导向作用，让螺栓更容易穿入螺母内螺纹，还能去除加工后的锐边，避免装配时划伤操作人员或者零件表面。很多刚入行的结构设计人员在选用这类紧固件的时候，容易忽略螺母厚度对应的载荷等级，不同厚度的M6六角螺母对应的保证载荷有明确差异，在有冲击载荷或者交变载荷的工况下，需要选用加厚型的六角螺母，或者配合防松结构使用，不能只看螺纹规格匹配就随意选用。在做设备的BOM清单梳理时，这类标准件通常会按照对应国标号统一选型，尽量减少同设备内的紧固件规格种类，降低装配时的物料管理难度，也能减少现场工具的更换频率，提升整体装配效率。从加工工艺的角度来看，这类六角螺母通常采用冷镦工艺批量生产，生产效率高，材料利用率好，冷镦后的金属流线连续，能保证螺母的整体强度满足使用要求，内螺纹则通过攻丝工艺加工，严格控制螺纹的中径公差，保证和外螺纹配合时的间隙在合理范围内，既不会因为间隙过小导致拧入困难，也不会因为间隙过大导致连接松动。在做虚拟装配仿真的时候，准确的螺母三维模型可以帮助设计人员提前验证装配路径是否存在干涉，检查扳手操作空间是否充足，避免在实际装配时才发现结构布局不合理，导致需要重新修改零件设计，拉长整体的项目研发周期。
