电气柜线缆穿装椭圆形橡胶密封套

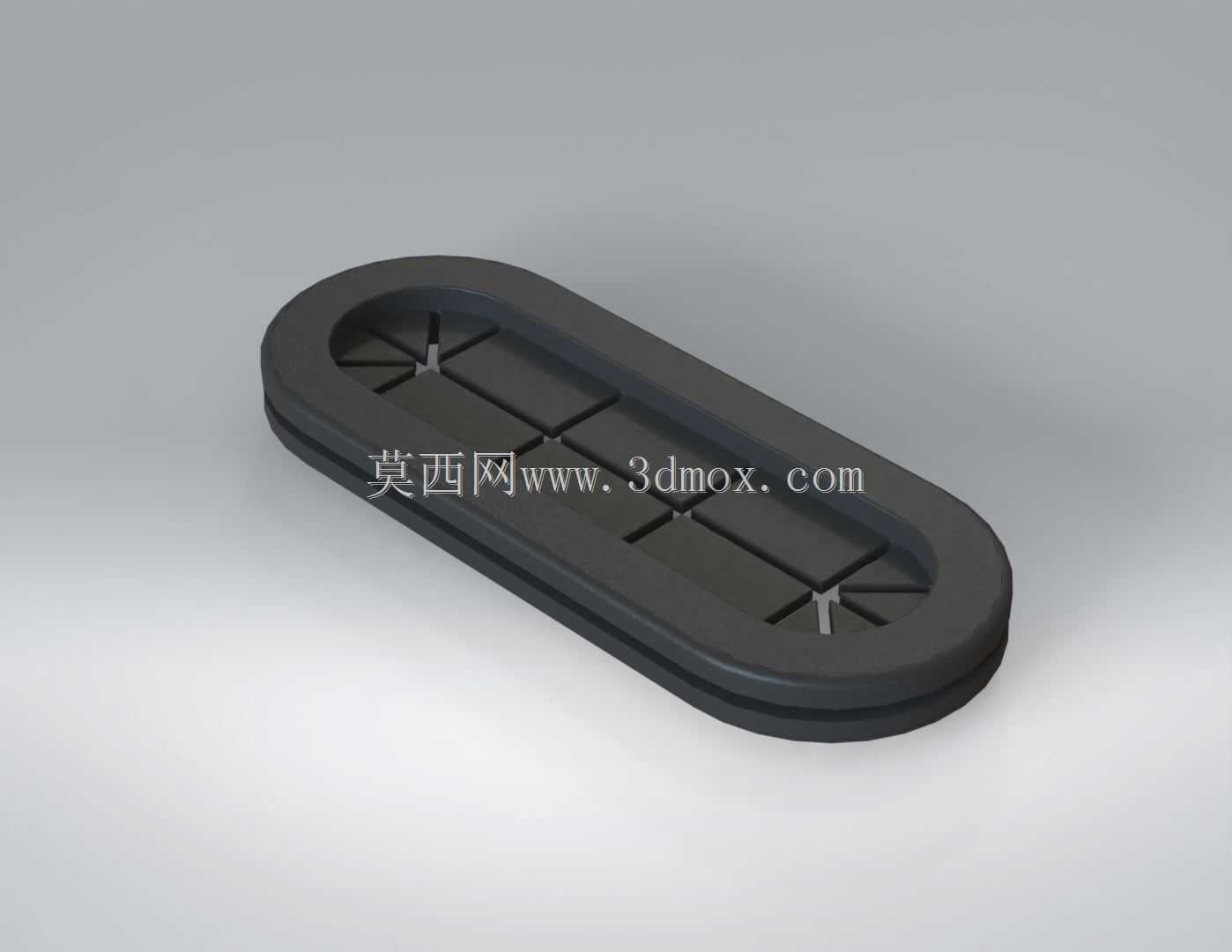

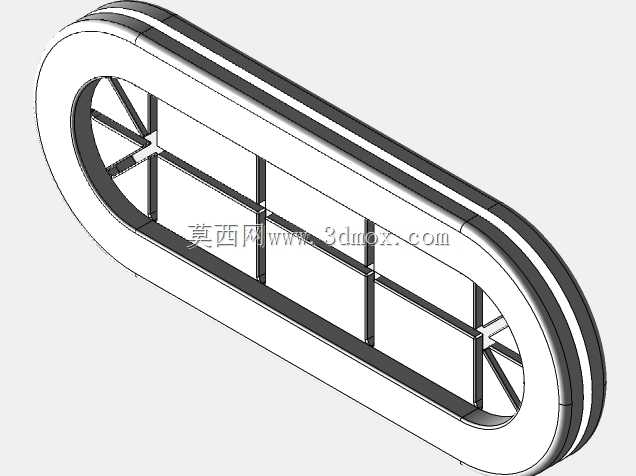

做电气柜布线结构设计的工程师，多半都遇到过柜板开孔后线缆防护的痛点——金属开孔边缘的锐边很容易割破线缆绝缘层，户外或者多尘工况下，开孔缝隙还会成为灰尘、水汽侵入柜体的通道，常规圆形橡胶护线套只能适配单根或者等径成束线缆，遇到多根并排走线、扁平线束排布的场景，圆形护套装上后要么留缝太大密封失效，要么强行挤压线缆破坏线芯排布。这款椭圆形橡胶护线套就是针对这类场景设计的穿装防护件，日常在低压控制柜、户外接线盒、小型设备分线腔的布线环节都能用到，核心作用是给穿过柜体壁板的线缆提供柔性缓冲防护，同时填充开孔与线缆之间的间隙，阻挡外界异物进入设备内部。从结构设计逻辑来看，这类护线套采用带卡槽的双层唇边结构，安装时不需要额外打胶或者紧固件，只要将护线套中间的卡槽对准柜壁开孔卡入，靠橡胶自身的弹性形变就能牢牢卡在开孔位置，不会因为设备运行的振动出现松脱移位。护线套内部的分隔筋是很实用的细节设计，多根线缆穿入时可以顺着筋条的间隙排布，避免多股线缆在开孔处互相挤压堆叠，既方便布线时梳理线序，也能减少线缆之间的摩擦损耗。尺寸边界上，这款护线套的外部轮廓适配长圆形开孔，外部尺寸84×33毫米，卡入壁板后贴合壁板的唇边宽度足够覆盖开孔边缘的加工毛刺，不需要额外对开孔做倒角去毛刺处理就能直接安装；内部穿线区域尺寸70×19.5毫米，适配的壁板开孔尺寸为76×25毫米，常规1.0到2.5毫米厚度的冷轧钢板、ABS塑料柜体壁板都能适配安装。材质选用耐老化的丁腈橡胶，邵氏硬度控制在55到60度之间，既保证安装时有足够的形变能力方便卡入开孔，安装完成后又有足够的回弹性抱紧线缆、贴合开孔壁，长期在-20到80摄氏度的工况下使用不会出现开裂、硬化的问题，哪怕是设备偶尔出现凝露的情况，橡胶材质的密封性能也能有效阻挡水汽顺着开孔流入柜体内部。在实际选型时要注意，穿入的线缆总外径不要超过内部穿线区域的有效面积，预留10%左右的间隙方便后期维护换线，如果是户外使用的场景，可以在护线套与壁板贴合面涂一层薄密封胶进一步提升防护等级，不过常规室内电气柜使用时，靠橡胶自身的压紧力就能达到IP54左右的防护要求，完全能满足一般工业场景的布线防护需求。很多新手工程师做布线设计时容易忽略护线套的选型，要么选的尺寸不对装不上，要么选的材质太硬卡入时容易扯裂，这款椭圆形护线套的结构做了安装导向倒角，卡入开孔时不需要太大的按压力就能装到位，对现场安装的工人很友好，不会出现安装时护线套破损的情况。
