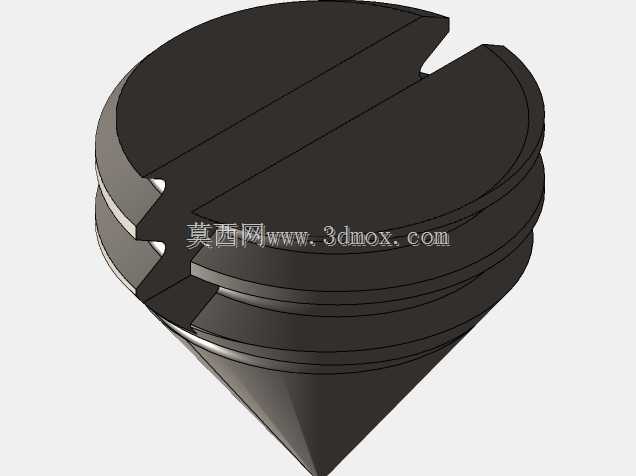

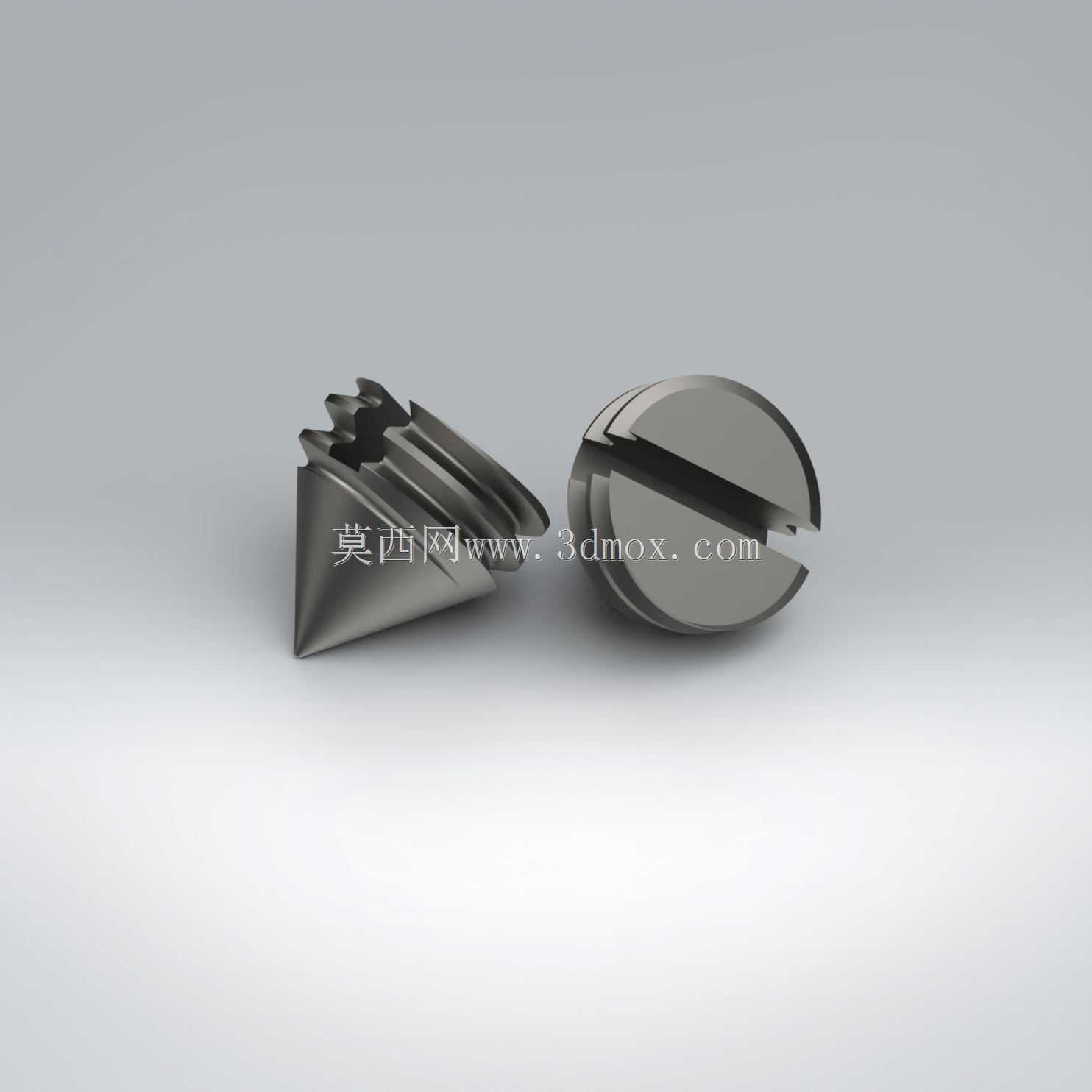

M6规格开槽平头自攻螺钉结构设计

　　在日常的结构装配场景里，这类开槽平头螺钉的使用频次远高于很多人想象，从薄金属板的机箱机柜拼接，到硬质塑料壳体的组件固定，甚至部分木质工装的辅助定位，都能见到它的应用身影。不同于外六角或者十字槽的螺钉，一字开槽的结构对装配工具的兼容性极强，哪怕是现场没有配套批头，用普通的一字改锥甚至打磨过的扁状金属条都能完成临时拆装，这点在户外应急维修、小型作坊的零散装配场景里优势格外明显。

　　从功能特性来看，这款螺钉的平头设计是核心适配点，头部的锥面角度完全匹配常见的沉头孔加工参数，装配完成后螺钉头部可以完全埋入工件表面，不会出现凸起干涉，这一点对有外观要求、或者需要滑动配合的工件表面格外重要，比如自动化设备的钣金护板、电子设备的塑料外壳，装配后表面平整无突出，不会剐蹭操作人员或者相邻运动部件。而开槽的驱动结构，相比十字槽还有一个容易被忽略的优势：当螺钉长期使用出现锈迹、槽口被污物填充时，一字槽更容易清理出驱动空间，不会像十字槽那样因为槽角积污导致批头打滑拧花头部，在一些长期暴露在多尘、潮湿环境的设备维护中，这点特性可以大幅降低拆换难度。

　　设计这类螺钉的时候，首先要平衡的是头部强度和拧入扭矩的匹配，开槽的深度不能过深，否则会削弱头部的结构强度，拧入时如果遇到较大阻力容易出现头部开裂；但槽深也不能过浅，否则改锥咬合深度不足，拧动时容易滑脱划伤工件表面。实际建模过程中，螺纹部分的牙型角度、螺距参数完全遵循通用公制紧固件的规范，M6的公称直径适配市面上绝大多数预制6mm过孔、或者自攻场景下的5mm左右预钻孔，螺纹末端的锥角设计，是为了在拧入的时候可以顺利切入基材，不需要提前攻丝，大幅提升装配效率，尤其是在钣金件、塑料件的装配线上，不需要额外的攻丝工序，单工位的装配耗时可以缩短近三分之一。

　　从安装边界来看，这款螺钉的总长度为6mm，适配的总装夹厚度在2mm到4mm之间，过薄的基材拧入后螺纹咬合圈数不足，容易出现滑牙脱出；过厚的基材则会导致螺钉无法完全拧入，头部凸起无法沉平。沉头孔的加工尺寸需要匹配头部直径，通常预钻的沉头孔直径要比螺钉头部大0.2mm左右，沉孔深度要和头部厚度保持一致，公差控制在0.1mm以内，才能保证装配后表面完全齐平。在做装配仿真的时候，还要注意开槽方向的受力，一字槽的驱动扭矩是沿着槽的长度方向传递，装配时改锥要完全压入槽底，保持和螺钉轴线同轴，否则容易出现槽口崩边的情况。

　　很多刚入行的结构设计师在选型的时候，容易忽略螺钉头部的承压面积，这款平头螺钉的头部锥面在拧紧时会对沉孔的锥面产生径向的挤压力，如果是脆性的塑料基材，沉孔的倒角角度要比螺钉头部角度大1-2度，避免装配时应力集中导致基材开裂；如果是薄钣金件，沉孔的拉伸深度不能超过板材厚度的三分之二，否则钣金件在沉孔位置容易出现撕裂。另外在做三维建模的时候，螺纹收尾的部分要做自然的退刀过渡，不要出现生硬的直角切面，否则在做有限元受力分析的时候，螺纹末端的应力集中系数会比实际值高出很多，导致仿真结果出现偏差，和实际装配的受力情况不符。

　　在不同的应用场景里，这款螺钉的适配细节也有区别，比如用在导电连接的场景时，头部的沉孔配合面要保证足够的平面度，拧紧后螺钉头部和工件表面的接触电阻才能控制在合理范围内；如果用在有振动的设备上，装配时可以搭配对应的防松垫圈，或者在螺纹部分涂覆少量螺纹锁固胶，避免长期振动下螺钉出现松动脱出。和盘头螺钉相比，它的头部占用的垂直空间更小，在一些内部空间紧凑的结构里，不需要预留头部的凸起空间，可以进一步压缩产品的整体厚度，这也是很多消费电子、小型仪器外壳偏爱选用这类沉头开槽螺钉的原因。
