赛车用迈凯轮PCU-8D驾驶员显示模块

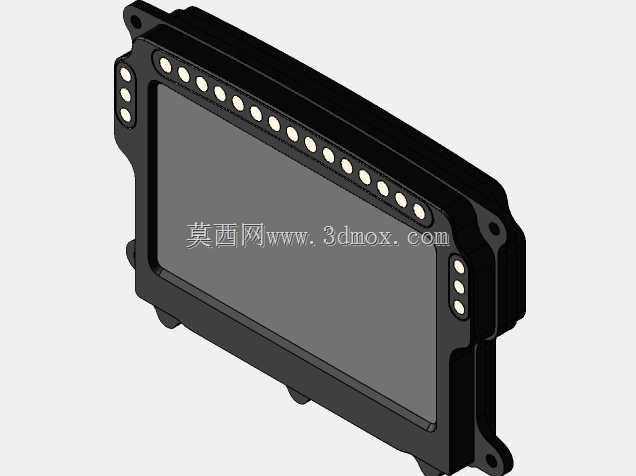

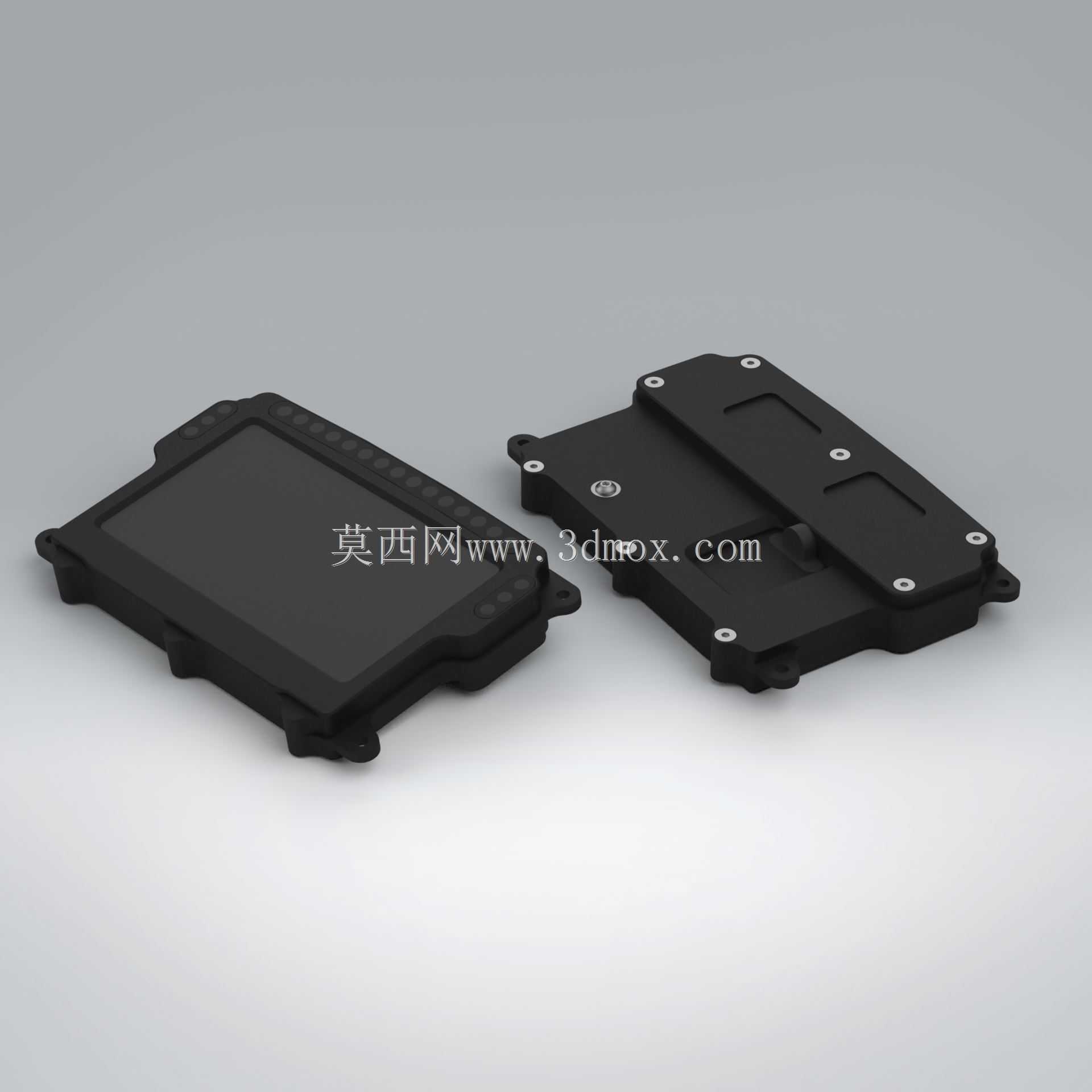

在场地赛车、拉力赛车这类对驾驶信息反馈实时性要求极高的应用场景中，驾驶员需要在视线不离开行驶路线的极短时间内，获取车辆核心运行参数、故障告警、赛事相关提示等关键信息，这类安装在驾驶舱方向盘周边区域的显示模块，就是承担人机信息交互核心功能的车载部件。这款显示模块采用分体式上下壳体结构，上半部分集成显示面板与操作按键区域，下半部分为电路容纳与安装固定基座，整体采用轻量化的工程塑料材质制作，在满足车载振动工况结构强度要求的前提下，尽可能降低部件自重，适配赛车极致减重的设计需求。

从实际装车用途来看，该模块通过CAN总线与车辆的主机ECU建立通讯连接，能够直接读取ECU采集到的发动机转速、水温、油压、车速、挡位等核心运行数据，同时可接收ECU下发的故障告警信息、赛事管控系统的提示指令，所有信息通过4.3英寸的显示屏以数字、图形化的方式呈现给驾驶员，屏幕周边集成的LED指示灯可用于高优先级告警、换挡提示等需要强视觉提醒的功能，适配白天阳光直射、夜间无额外补光的复杂舱内光照环境，保证不同工况下驾驶员都能清晰识别显示内容。

在设计思路上，这款模块充分考虑了赛车驾驶舱的紧凑安装空间与恶劣使用环境：壳体边缘做了圆弧过渡处理，避免在车辆发生碰撞时对驾驶员造成二次伤害；所有安装固定孔位均内嵌金属衬套，防止反复拆装或者长期振动工况下塑料孔位出现滑牙、开裂问题；上下壳体之间采用止口配合加密封胶条的结构，可阻挡赛车行驶过程中带起的灰尘、水渍进入壳体内部损坏电路；接插件布置在壳体后侧下方，走线方向朝向舱内布线区域，避免线束弯折干涉驾驶员操作。

关于安装边界与尺寸适配，该模块整体轮廓为带安装耳的矩形结构，四个角位的安装耳预留了标准的螺栓过孔，孔位间距符合赛车通用方向盘周边安装位的尺寸规范，可直接适配多数方程式赛车、改装拉力赛车的驾驶舱安装支架，不需要额外做转接支架设计。模块整体厚度控制在较低范围，安装后不会突出方向盘平面过多，避免遮挡驾驶员前方赛道视线，屏幕显示区域的倾角做了预设优化，匹配驾驶员正常驾驶坐姿下的视线角度，不需要额外调整安装角度就能获得最佳的可视效果。

在功能配置层面，该模块支持用户通过配套的PC端软件自定义屏幕的显示布局，可根据不同赛事的需求、不同驾驶员的阅读习惯，调整各个参数的显示位置、显示大小、告警阈值，内置的100页CAN消息选择配置项，可覆盖多数民用改装赛车、专业赛事赛车的ECU通讯协议需求，不需要额外做复杂的协议适配开发就能快速装车使用。模块的按键区域布置在屏幕下边缘，按键采用大尺寸凸起设计，驾驶员佩戴赛车手套也能准确完成操作，避免行驶过程中按错按键影响驾驶。

从结构可靠性设计角度，壳体内部设置了多道纵横交错的加强筋，既可以提升壳体的整体抗冲击、抗振动性能，也能为内部的电路板、显示屏组件提供支撑定位，防止车辆在高速过弯、颠簸路面行驶时的振动导致内部组件移位、接触不良。屏幕表面覆盖了高强度的防刮透明面板，可抵御驾驶舱内可能出现的飞屑、手套反复摩擦造成的划痕，长期使用也不会影响显示清晰度。
