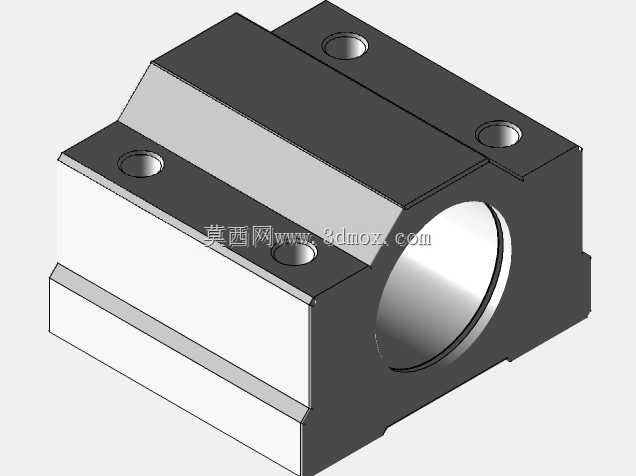

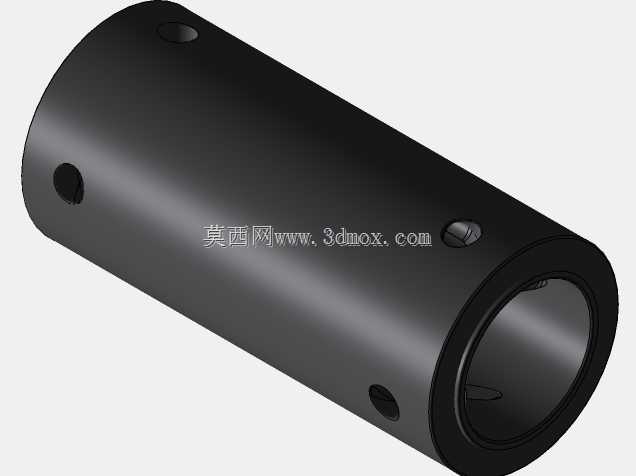

SC8UU箱式直线滑动轴承座结构

车间里常规光轴传动副用久了总出问题，轴端支撑座和滑动座不同心，跑起来卡滞不说，密封件磨坏后金属碎屑卡进滚珠间隙，整根轴没俩月就拉出深沟。这款SC8UU规格的箱式直线轴承座，刚好把这些现场踩过的坑都在结构上做了规避。

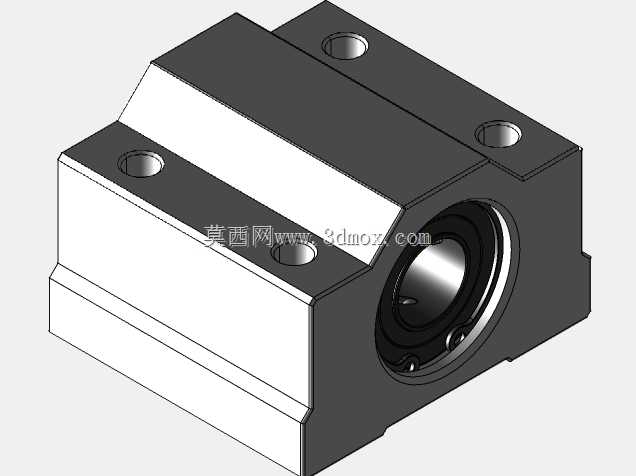

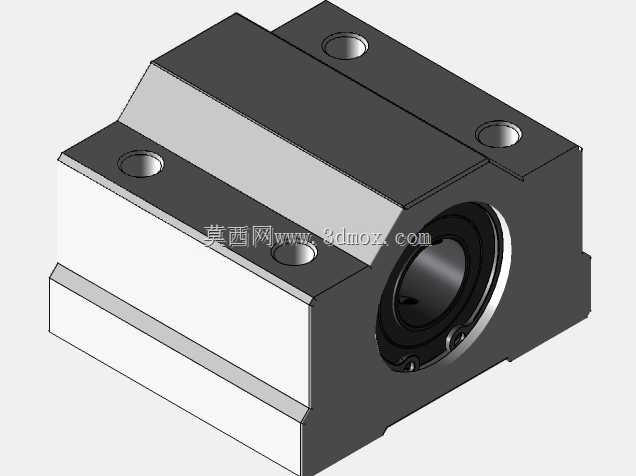

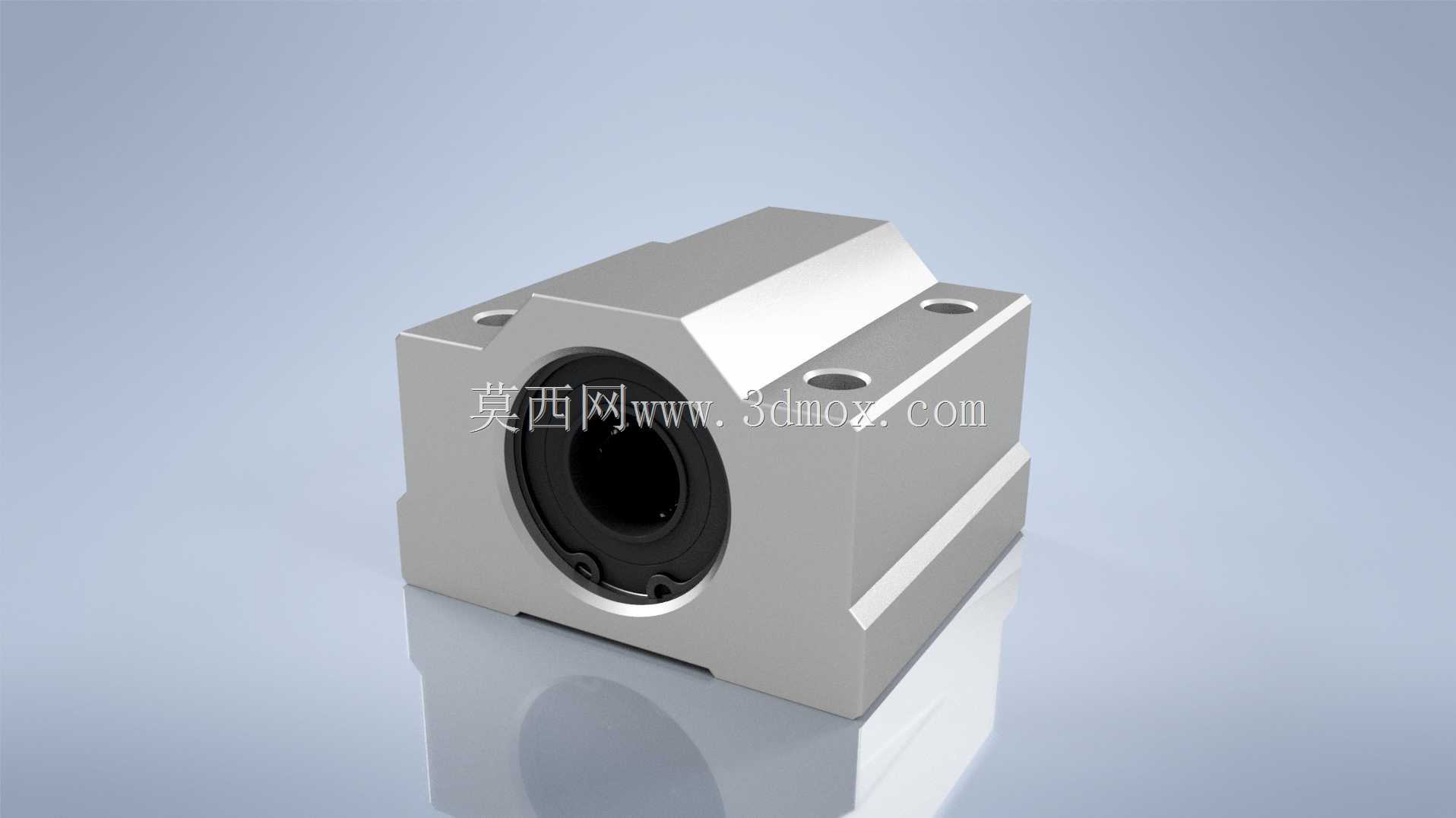

座体的安装基面做了0.02mm的铣平公差带，四个沉头安装孔的孔位同轴度控制在0.01mm以内，不用现场配磨垫片，拧紧紧固螺栓后不会出现座体翘曲，把内部轴承外圈压变形的问题。座体两端的密封槽留了0.3mm的压缩余量，装丁腈橡胶密封圈的时候不会因为压合过紧磨坏轴面，也不会因为间隙太大漏进切削液和灰尘。

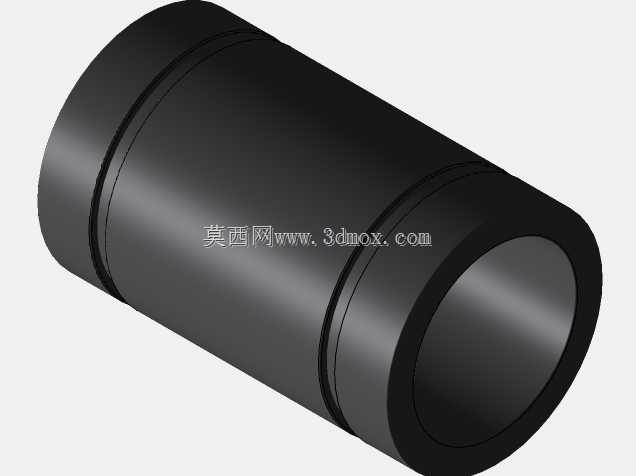

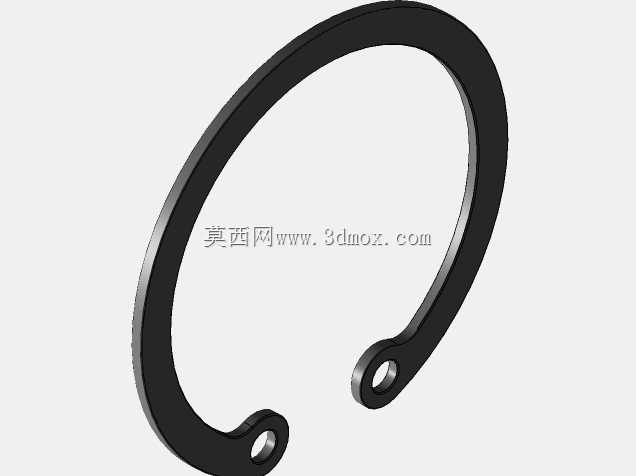

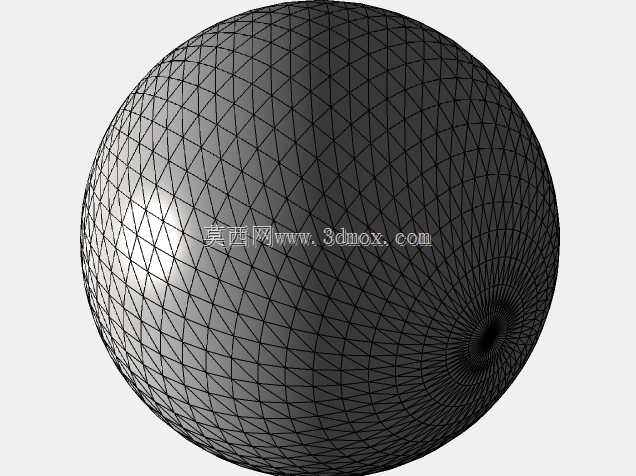

内部装轴承的腔室做了台阶限位，轴承压入后端面刚好抵在台阶面上，不会因为传动侧的轴向窜动把轴承顶移位。腔室内壁的粗糙度做到Ra1.6，既能保证轴承外圈过盈配合的抱紧力，又不会因为内壁太粗糙硌伤外圈影响旋转精度。座体侧面的两个润滑油注油孔，直接通到轴承的滚珠循环槽位置，不用拆下来就能在线补锂基脂，维护的时候不用拆整个传动副，省了不少停机调整的时间。

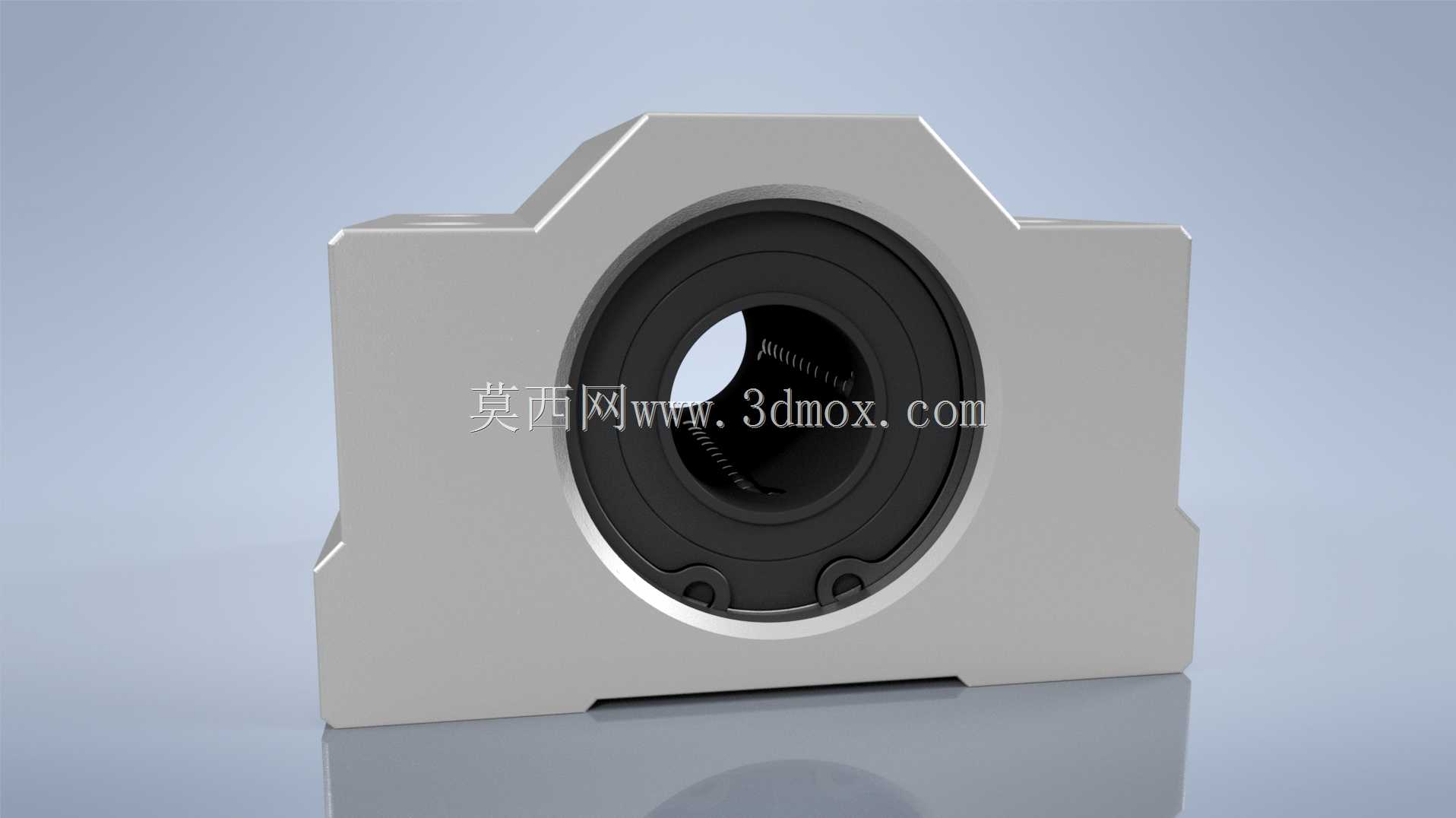

光轴穿入的导向口做了15度的倒角，装配的时候不用反复对准找正，轴头顺着倒角就能滑进轴承内圈，不会磕坏内圈的密封唇。座体顶部的两个安装螺纹孔，垂直于安装基面的垂直度控制在0.015mm，装负载板的时候不会出现偏载，单侧受力导致滚珠局部磨损过快的问题。

实际跑合测试的时候，给8mm光轴做表面淬火处理到HRC60，座体以0.5m/s的速度往复跑1000小时，轴向窜动量还能控制在0.008mm以内，比普通侧装式滑动座的寿命长三倍还多。哪怕是在有少量焊接烟尘的工位用，密封件能挡住90%以上的细颗粒，不会出现突然卡滞撞坏传动机构的情况。

很多人做这类滑动座的时候总想着减重挖空，实际上箱式结构的刚性刚好抵消光轴传动的侧向弯矩，不用额外加导向块就能承受一定的径向负载，用在小型送料机构、3D打印轴传动、点胶机移动平台上，不用额外做加强结构就能满足精度要求，省了不少装配时的调整工时。
