带触控操作面板的大尺寸加热床3D打印设备

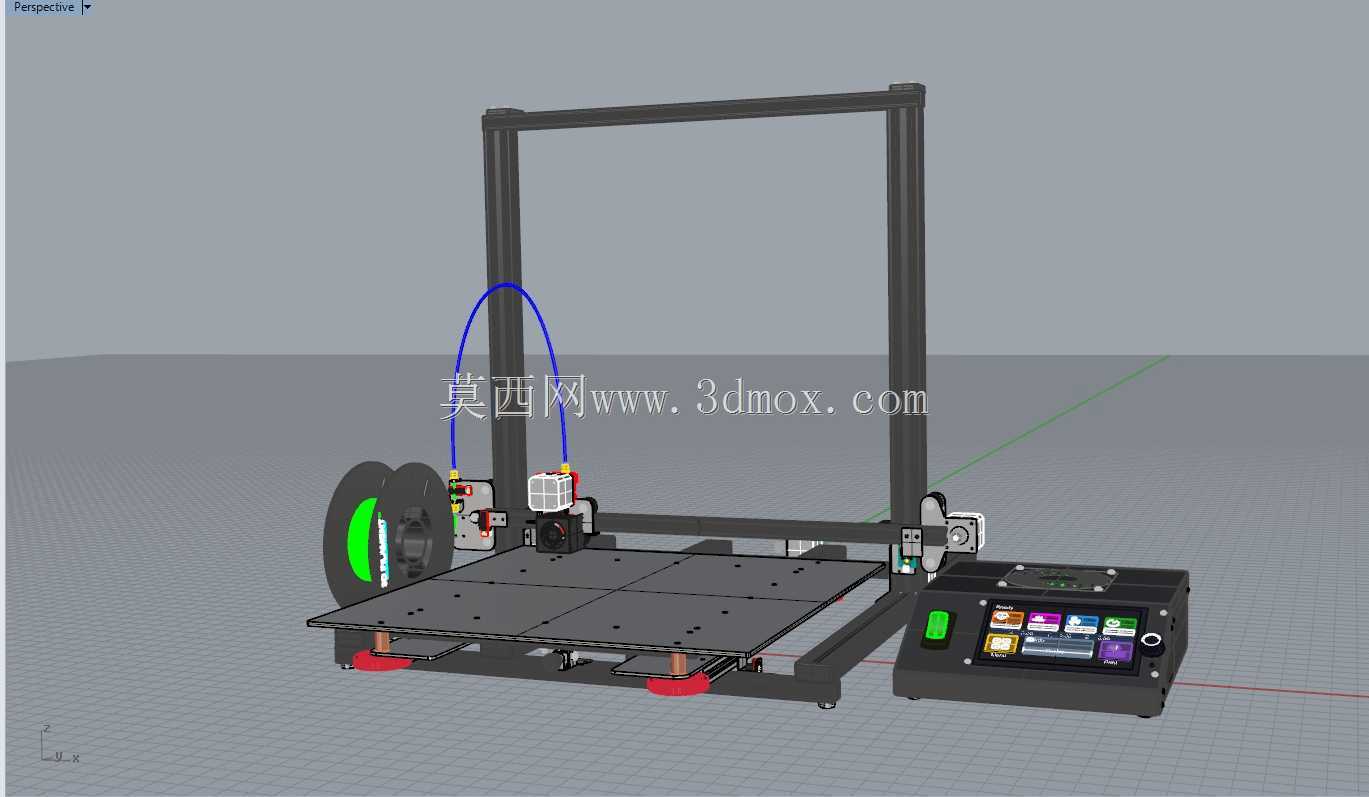

大尺寸加热床的平面度控制一直是桌面级FDM设备的核心加工痛点，500mm幅面的加热铝板在持续升温到110℃的过程中，边缘与中心的热膨胀差很容易超过0.2mm，直接导致首层打印翘边、模型脱落。这款设备的床体固定点没有采用常规的四角锁死结构，而是在床体周圈均匀布置了8个带浮动压片的固定位，每个压片和铝板之间预留了0.15mm的滑动间隙，允许铝板在热胀冷缩时沿径向自由延展，从根源上避免了热应力导致的床体中部拱起。操作面板区域的布局也做了针对性的装配适配，绿色的物理启停开关布置在面板左侧最易触达的位置，旋钮编码器放在触控屏右下角，刚好对应右手操作时的拇指活动范围，不需要刻意抬手就能完成参数微调。触控屏的安装座做了0.3mm的下沉台阶，屏幕表面和面板外壳保持齐平，既避免了日常使用中边角磕碰导致的屏幕碎裂，也能减少打印过程中飘落的PLA、PETG碎屑卡在屏幕缝隙里的清理麻烦。机身外壳的拼接处没有采用外露的螺丝固定，而是在侧板内侧设计了隐藏式的卡扣槽，装配时只需要将侧板沿机身导轨滑入就能完成定位，最后仅在机身背面预留两颗固定螺丝做防脱限位，既简化了整机的装配流程，也让机身外观看不到突兀的螺丝孔位。顶部的散热风扇采用了居中环形布置，出风方向斜向对准打印头的运动区域，不会直吹加热床导致床面温度不均，风扇的固定座做了减震胶垫的安装位，能抵消风扇高速转动时的共振，避免震动传递到打印头导致层纹错位。机身侧面的接口区域做了内凹设计，电源接口、USB数据接口都藏在凹腔内部，插拔线材时不会因为外力磕碰导致接口松脱，接口边缘还做了圆角导边，不会划伤线材外皮。所有内部走线的卡槽都设计在机身骨架的内侧，线材不会暴露在运动部件的活动范围内，避免打印头往复运动时剐蹭线材导致的通讯故障。
