一次性医用隔离服自动折叠生产设备

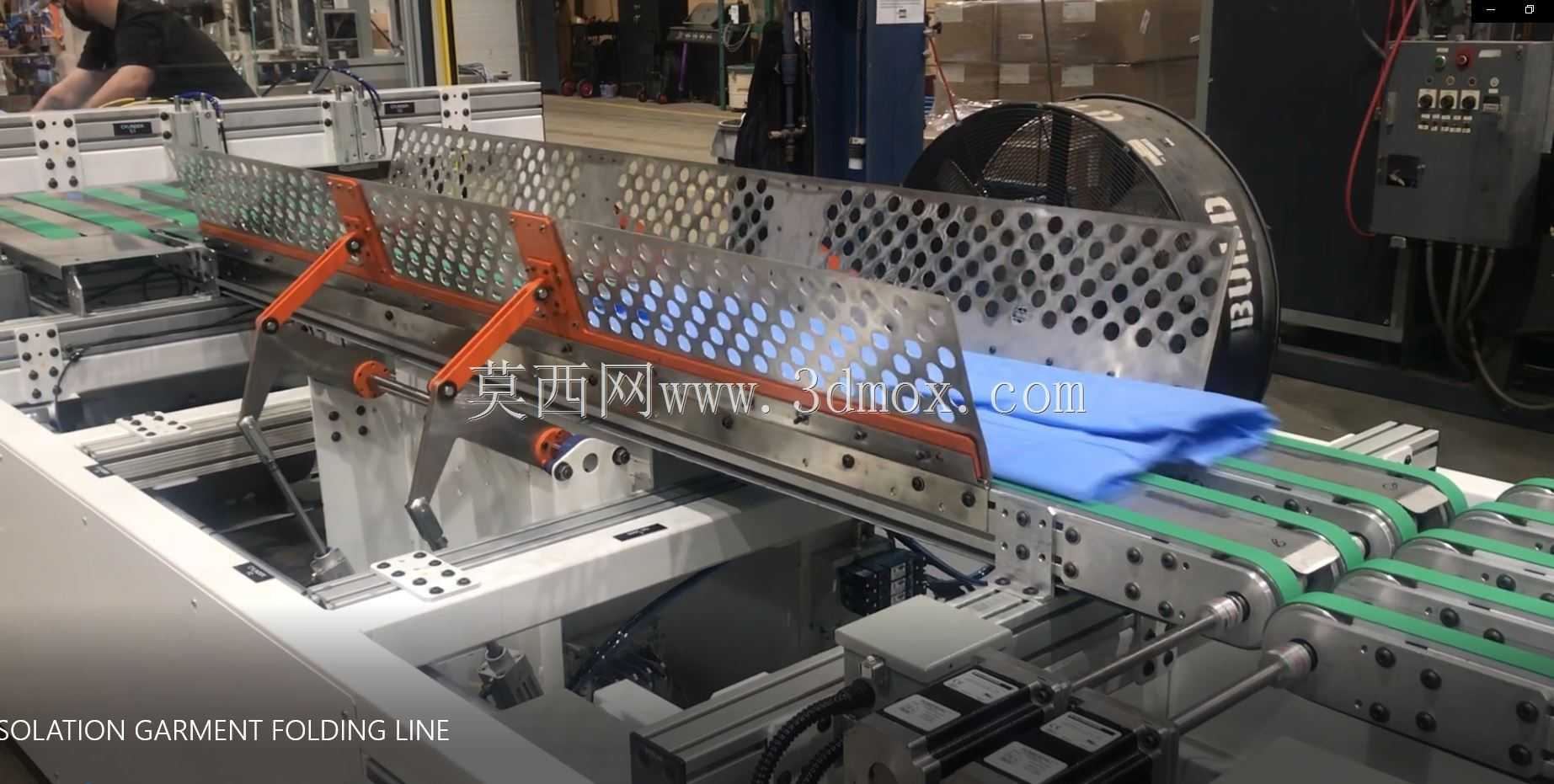

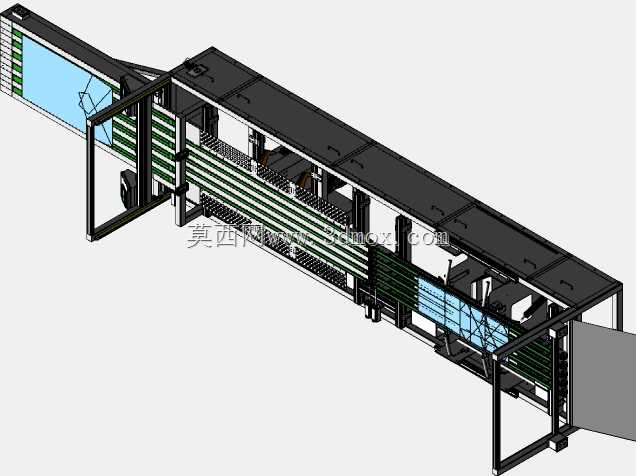

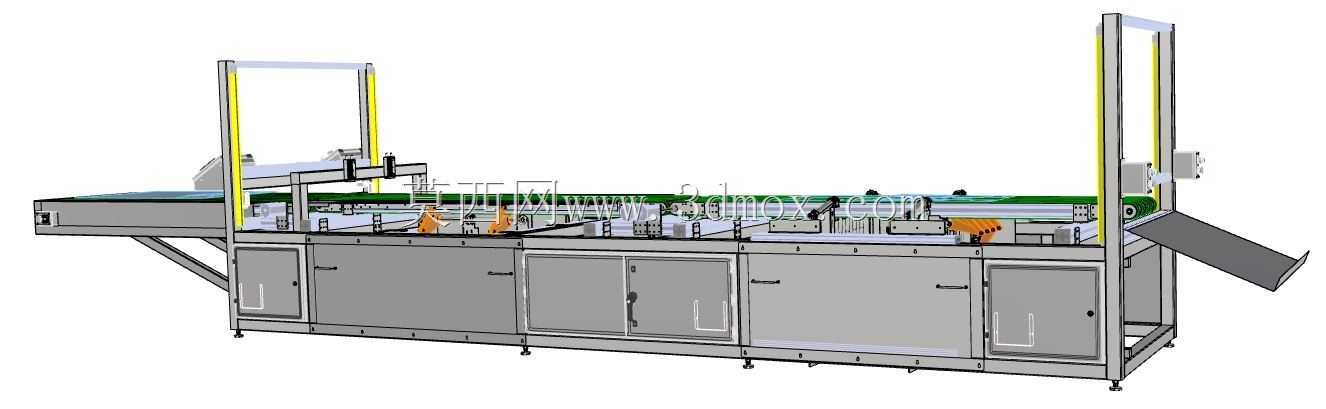

这套设备主要面向医用防护耗材生产车间的后道整理工序，解决人工折叠隔离服效率低、折叠规格不统一、洁净区人员接触带来的污染风险问题，适配一次性医用隔离服从裁切缝制完成后到装袋包装前的全流程自动折叠作业，可对接前端的防护服缝制生产线、后端的自动装袋封口设备，实现整线无人化流转。设备整体采用分段式机架设计，底部采用可调脚杯支撑，安装时需保证地面水平度偏差不超过2mm/m，整机长度约6.8米，宽度约1.2米，进料端高度适配常规皮带输送机0.75米的出料高度，出料端斜向滑道高度匹配包装工位0.6米的操作高度，机架侧面预留维护门，内部走线全部采用线槽防护，气动管路沿机架铝型材槽位排布，避免外露积尘，符合医疗耗材生产车间的洁净度要求。建模阶段先从整体布局入手，先搭建主输送线的基准框架，确定皮带输送的线速度范围为0-15m/min可调，对应不同规格隔离服的折叠节拍，再依次布置横向折边机构、纵向对折机构、压平辊组、出料滑道，其中折边机构采用气动摆臂配合导向板实现衣身侧边的对齐折叠，摆臂的摆动角度通过气缸行程限位调整，可适配不同幅宽的隔离服尺寸，压平辊组采用包胶辊设计，辊间间隙可通过手轮调节，避免折叠后衣物出现褶皱。建模过程中先绘制各部分的零件草图，对输送辊、机架方管、门板、气缸安装座等标准件与通用件优先调用模型库资源，再根据装配约束完成总装，过程中重点校验各运动部件的干涉情况，比如摆臂下压时与输送面的安全间隙、皮带运行时与侧边导向条的摩擦余量，最后完成气动回路的布局示意，标注各气缸的动作时序与输送线的联动逻辑，确保设备运行时折叠动作与输送节拍精准匹配，不会出现衣物拉扯、错位的问题。设备的操作面板布置在机架侧面的防护箱内，可设置折叠次数、折边宽度、输送速度等参数，适配不同尺码的隔离服生产需求，日常维护时仅需定期检查皮带张紧度、气缸气源压力以及辊组表面清洁度即可，无需复杂的拆解操作。
