蜂蜜灌装用5加仑桶倾斜支撑装置

　　在小型蜂蜜加工灌装的作业场景里，人工倾倒大容量原料桶一直是个容易被忽略的效率痛点——常规5加仑包装桶装满蜂蜜后总重接近30公斤，纯人力托举倾斜不仅需要操作人员全程保持弯腰发力的姿态，长时间作业极易造成腰部肌肉劳损，倾倒过程中流量完全靠手臂角度控制，很容易出现蜂蜜溅出、灌装量偏差过大的问题，一旦桶身滑脱还会造成原料浪费与作业面污染。这套倾斜桶架的设计，正是针对这类小批量散装蜂蜜分装的实际需求开发，没有采用复杂的动力结构，完全靠纯机械支撑结构实现桶身的稳定承托与角度锁定，适配市面上绝大多数标准尺寸的5加仑塑料包装桶，不需要对原有桶型做任何改造就能直接使用。

　　从结构设计逻辑来看，整套装置的支撑主体采用多层实木板材裁切拼接而成，没有使用复杂的金属焊接框架，一方面是考虑到蜂蜜加工场景对设备材质的卫生要求，实木表面经过食品级木蜡油涂刷后不容易积留残蜜，清洁时直接用湿抹布擦拭即可，不会像金属焊接件那样存在焊缝藏污纳垢的问题；另一方面木质材料的自重适中，单人就能挪动调整摆放位置，不需要做地面固定安装，适合小型加工坊灵活调整作业布局的需求。桶身的承托位做了与5加仑桶下部锥度匹配的弧形托边，桶身放置到位后，侧面的木质挡板刚好贴合桶身的圆柱侧壁，配合前端的可翻转卡扣压块，能完全限制桶身在倾斜过程中的轴向窜动，不需要额外绑带固定就能保证桶身不会从架体上滑落。

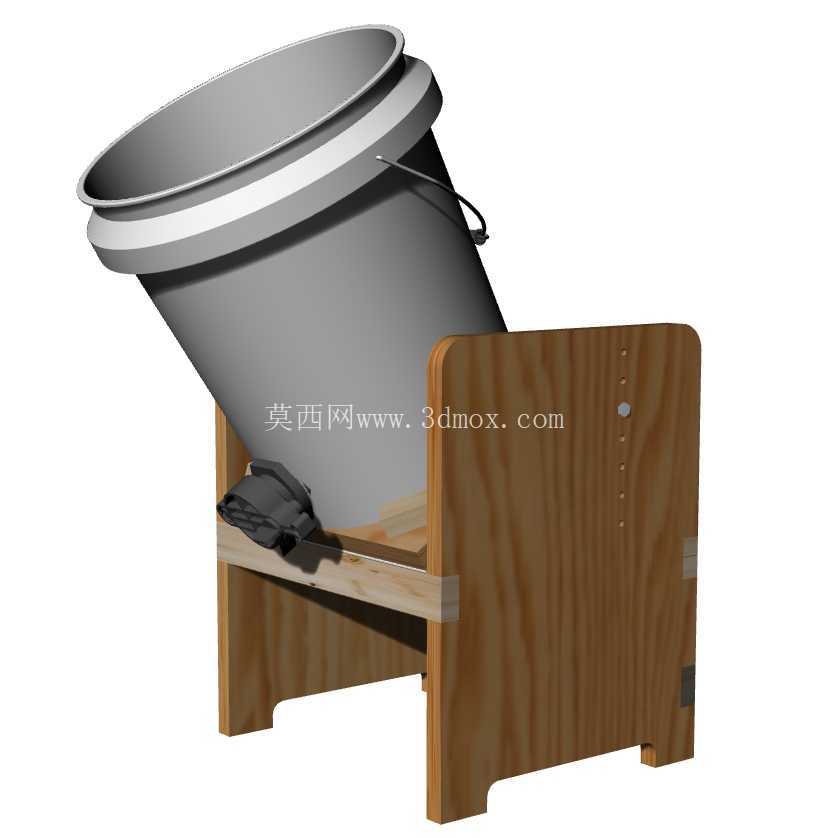

　　倾斜角度的控制是这套结构的核心设计点，架体的支撑腿做了分段式的高度差设计，当桶架处于静置状态时，承托面保持水平，操作人员可以直接将满桶抬放到架体上，不需要提前调整角度；需要倾倒时，只需要扶住桶身上沿向下施力，架体的铰接支点会带动桶身沿固定转轴转动，最终锁定在45度的倾斜位置，这个角度是经过实际灌装测试确定的——蜂蜜属于高粘度流体，45度倾角下桶内蜂蜜的流出速度刚好匹配常规手动灌装的节奏，不会因为角度过大导致流量过猛溅出，也不会因为角度过小导致蜂蜜残留过多、倒料速度过慢。桶口位置配套的闸阀结构采用食品级塑料材质，与桶口的密封面做了锥形硅胶密封圈，安装时直接卡入标准5加仑桶的桶口即可，不需要额外做螺纹连接，闸阀的扳动手柄做了加长设计，操作人员站着就能轻松控制阀门开度，调整出料流量，不需要弯腰凑近桶口操作。

　　从安装边界与尺寸适配来看，整套架体的占地面积不到0.3平方米，整体高度控制在成年人腰部位置，操作人员站立作业时手臂自然下垂就能碰到闸阀手柄，不需要抬臂或者弯腰操作，符合人体工程学的作业姿态要求。架体的底部支撑脚做了加宽处理，四个角的接触位置都粘贴了防滑橡胶垫，即使在光滑的不锈钢操作台上放置，倾倒过程中也不会出现架体滑移的问题。考虑到不同批次5加仑桶的尺寸公差，侧面的木质挡板上预留了多组调节孔位，可以根据桶身的实际直径调整挡板的前后位置，适配桶身直径在280mm到320mm之间的标准工业塑料桶，除了蜂蜜灌装场景外，也可以用来倾倒其他高粘度的流体原料，比如糖浆、乳胶、工业油脂等物料，只需要根据物料的特性更换对应材质的闸阀密封圈即可。

　　在细节处理上，架体所有与桶身接触的边角都做了圆弧倒边处理，没有尖锐的棱角，避免放桶、取桶过程中刮花桶壁或者划伤操作人员；木质构件的连接位置都采用预埋木榫加食品级胶水粘接，没有外露的金属螺丝头，不会出现螺丝生锈污染物料的问题；前端的卡扣压块采用带阻尼的铰接结构，翻开后会自动保持在开启位置，不会在放桶过程中突然落下砸到操作人员的手。整套结构没有易损的电子元件，也不需要外接电源或者气源，日常使用几乎不需要维护，即使出现木质构件磨损的情况，也可以直接用常规的木工工具裁切替换，不需要专门采购定制配件，非常适合小型加工场所的低成本使用需求。
