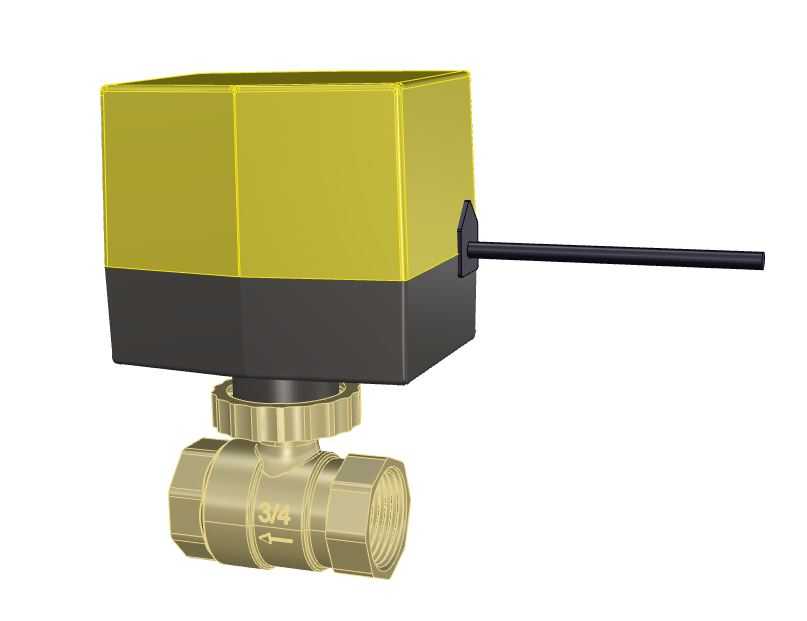

Deelat3/4BSP电动二通动力球阀结构

这款电动球阀的三维建模过程中，首先要考虑民用暖通、小型给排水管路、分户式中央空调水系统的实际安装工况，这类场景里管路排布往往紧凑，留给阀件的安装空间有限，因此建模时优先还原了执行器与阀体的同轴布局结构，上部电动执行器采用方型外壳设计，既能够容纳内部的减速齿轮组、驱动电机与限位触发结构，也能在密集排布的管路阀组中减少相邻部件的干涉，方壳的棱边做了微小的圆角过渡，匹配实际注塑外壳的拔模工艺要求，不会出现建模时的尖锐直角不符合生产实际的问题。阀体部分采用3/4BSP内螺纹连接结构，建模时严格还原了英制管螺纹的牙型角度与螺距参数，螺纹段的长度符合常规管路安装的拧入深度要求，不会出现实际装配时螺纹啮合不足导致的泄漏风险，阀体流道为全通径设计，介质流经时的压损更小，适合水系统、低压流体输送场景的通断控制。执行器与阀体之间的连接采用铜质压帽锁紧结构，建模时还原了压帽的滚花细节，方便现场安装时无需专用工具即可手动锁紧固定，执行器侧面预留的接线杆结构，对应实际产品的走线方向，建模时明确了接线端的伸出长度与角度，避免现场布线时与周边管路、保温层产生干涉。从功能设计角度，这款球阀采用电动驱动替代传统手动旋钮，可接入楼宇自控系统实现远程通断控制，执行器内部的限位结构能够保证球体旋转90度即可完全实现通断状态切换，建模时还原了球体的密封面结构，与阀座的配合间隙控制在合理范围，既保证密封性能，也不会因转动阻力过大导致执行器负载超标。安装边界方面，建模时明确了阀体两端螺纹接口的中心距、执行器顶部到阀体中心的高度尺寸、接线杆的伸出长度，方便设计人员在做管路排布时提前预留操作空间，尤其是后期维护时拆卸执行器、接线操作的预留空间，不会出现安装后无法检修的问题。在流体控制场景中，这类电动球阀常被用于风机盘管的水路控制、地暖分集水器的支路通断、小型水处理设备的管路切换，建模时还原的阀体流向标识，能够提醒安装人员注意介质流向，避免反向安装导致的密封失效、执行器负载异常问题。执行器外壳的上下分色结构，对应实际产品的上下壳装配关系，建模时预留了上下壳的卡扣装配位，还原了实际产品的装配逻辑，不是单纯的外观曲面堆砌，能够为后续的结构改进、同规格产品衍生设计提供可参考的建模基准。
