立式带座外球面轴承三维结构设计

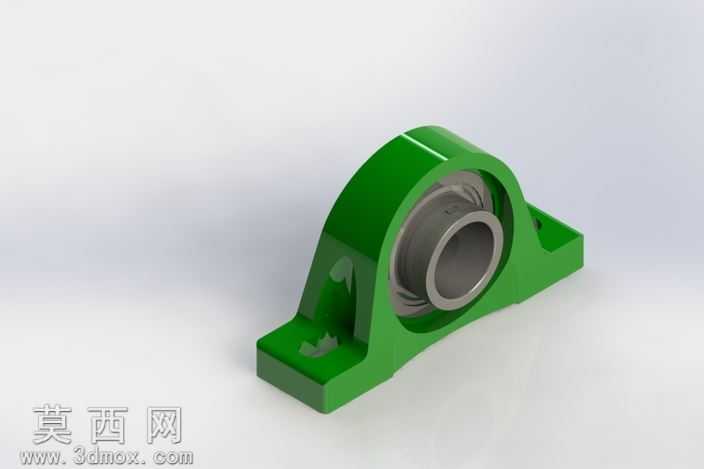

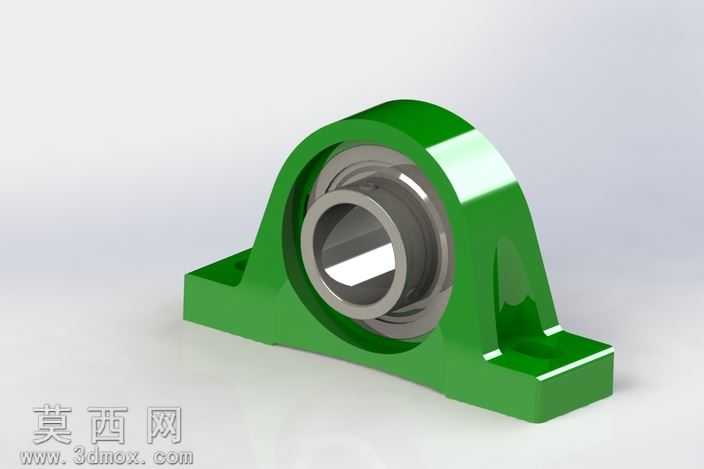

本作品为立式带座外球面轴承的三维建模设计，整体采用参数化建模思路完成，首先依据带座轴承的通用安装尺寸规范，确定底座安装孔距、轴承内孔直径、整体中心高度等核心参数，先绘制轴承座的二维轮廓草图，通过拉伸、拔模、圆角等基础特征命令构建铸造型轴承座的主体结构，对底座的两个安装沉孔做精准的尺寸约束，保证安装孔的同轴度与位置公差符合实际装配要求，同时对轴承座与轴承外圈配合的内孔做公差预留设计，还原实际生产中的过盈配合装配逻辑。轴承部分单独建模，先构建外球面外圈的曲面结构，通过旋转命令生成带球面的外圈基体，再对内圈的滚道、密封槽结构做细节刻画，添加滚动体的阵列特征，还原滚动轴承的内部传动结构，同时对轴承内圈的顶丝锁紧结构做简化还原，保证外观结构与实物一致。材质与渲染阶段，为铸造型轴承座赋予亮绿色烤漆材质，调整材质的粗糙度、反光度参数还原工业铸件的漆面质感，为轴承金属部分赋予哑光钢材材质，区分内外圈与滚动体的金属质感差异，添加柔和的环境光与定向光源，突出轴承座的结构轮廓与曲面过渡，渲染时调整阴影参数让模型呈现真实的放置效果。结构设计上充分还原立式带座轴承的实际使用特征，底座的两个安装支脚做了加强筋结构设计，提升轴承座的承重抗变形能力，轴承座与轴承外圈的球面配合结构做了精准的曲面贴合，还原该类轴承自动调心的功能特性，整体模型无多余碎面、特征层级清晰，各部件的装配关系明确，可直接用于机械装配场景的调用、传动结构的演示以及相关机械设计的参考使用。
