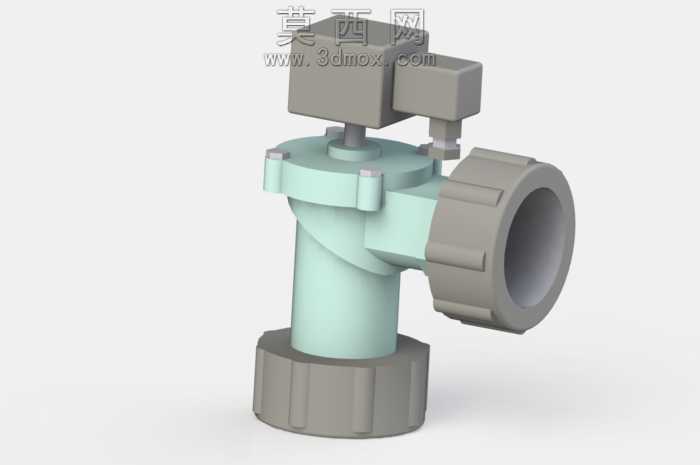

快开式工业控制阀门三维设计作品

本作品为快开式工业阀门的三维建模设计成果，建模阶段依托专业三维设计软件完成全参数化结构搭建，首先对阀门的核心功能模块进行拆分建模，分别构建阀体主体、顶部执行控制模块、侧部手动调节旋钮、上下管路连接端四个核心部分，确保各部件的装配公差符合工业管路配件的通用设计标准。建模过程中严格遵循快开阀的结构逻辑，阀体主体采用等径通腔结构设计，保证介质流通时的阻力处于较低水平，上下两端的连接结构采用防滑滚花设计，还原实际产品安装时的防滑操作需求，侧部的手动调节旋钮做了圆弧倒角处理，避免操作时的锐角磕碰风险，顶部的执行模块采用方块式集成结构，预留了信号连接与动力输出的装配位，可适配电动、气动等不同类型的控制驱动单元。材质渲染阶段针对不同部件做了差异化的材质表现，阀体主体采用哑光浅青工程塑料或防腐涂层金属材质，还原工业阀门常用的防腐表层质感，调节旋钮与连接端采用深灰色硬质工程塑料或铸钢材质，添加细微的磨砂颗粒质感表现实际产品的防滑触感，顶部执行模块采用深灰色哑光金属材质，各部件的连接紧固件做了亮面金属质感处理，突出装配结构的细节层次。结构设计上重点优化了快开机构的运动逻辑，确保阀门启闭行程短、操作力矩小，可实现管路介质的快速通断控制，各连接部位的法兰、螺栓孔位均按照对应通径的工业标准做了参数化匹配，可直接导出工程图用于实际生产参考。整体设计兼顾了外观还原度与结构实用性，所有部件的装配关系均经过干涉检查，不存在结构冲突问题，渲染阶段采用柔和的影棚布光，突出阀门各部分的结构轮廓与材质差异，完整呈现快开阀的工业设计质感与功能结构特征。
