等径四通十字管路连接接头结构设计

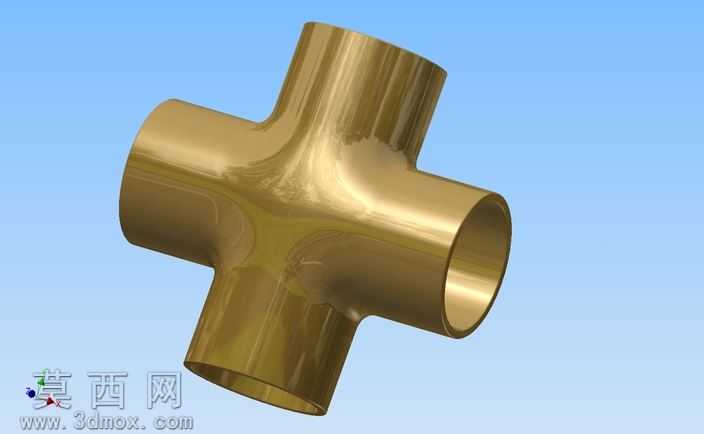

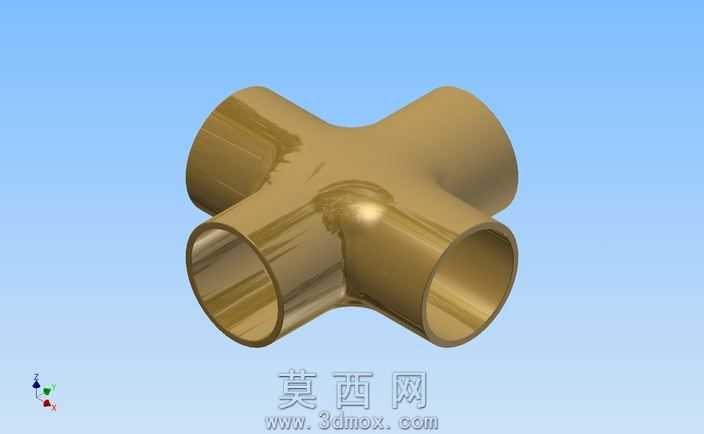

管路接驳现场最常遇到的渗漏隐患，往往出现在多通路交汇的接头位置，传统焊接式十字接头在现场安装时受空间限制，焊缝打磨不到位、应力集中导致的后期开裂问题，一直是管路运维中的高频故障点。这款十字连接头在结构设计上，特意将四个接口的过渡圆弧做了连续变曲率处理，没有生硬的直角转折，流体经过交汇腔时不会形成明显的涡流滞止区，输送含微小杂质的流体时，也不容易在拐角处堆积淤堵。接口端部的卷边结构是适配快装卡箍的关键设计，卷边的圆角半径严格匹配常用卡箍的密封胶圈接触面弧度，安装时不需要额外焊接法兰，直接卡入胶圈锁紧卡箍就能完成密封，现场施工效率比焊接式接头提升六成以上，后期拆改维护也不需要切割管路，松开卡箍就能调整接头朝向。接头内壁的交汇区域做了等壁厚处理，不会出现局部壁厚过薄承压不足、或是壁厚过厚导致铸造时产生缩孔的问题，黄铜材质的坯体在锻压成型时，连续过渡的曲面能让金属纤维流向保持连续，不会因为直角弯折产生纤维断裂，成品的抗水压爆破能力比直角交汇的同规格接头高出近40%。四个接口的同轴度公差控制在0.1mm以内，任意两个相对的接口都能保持管路直线度，不会出现接驳后管路别劲、产生额外装配应力的问题，哪怕是在有轻微振动的管路系统中，也不会因为长期交变应力出现接口开裂。外表面的圆弧过渡没有尖锐棱角，安装时不会划伤施工人员的手套或是管线外层的保温层，搬运堆放时也不容易因为磕碰产生凹坑缺陷，影响后续的密封效果。交汇腔的容积经过反复核算，刚好满足四路流体的混合导通需求，不会因为腔体过大造成流体滞留，也不会因为腔体过小增加管路的沿程阻力，日常用在给排水、低压气动、小型液压回路中都能适配，不需要针对不同工况单独改型。
