工业废气洗涤处理成套装置三维设计

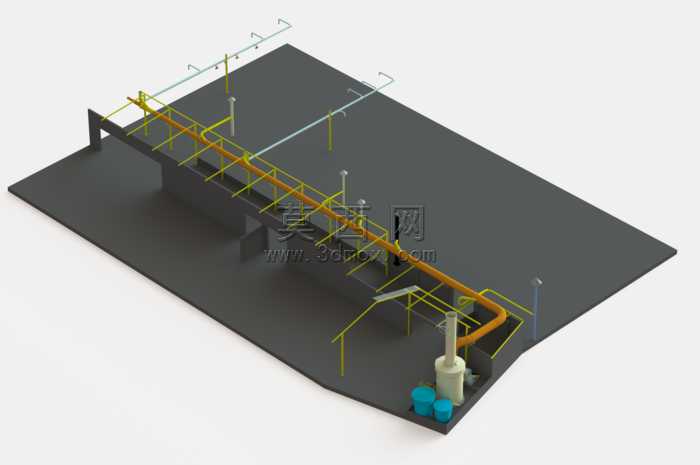

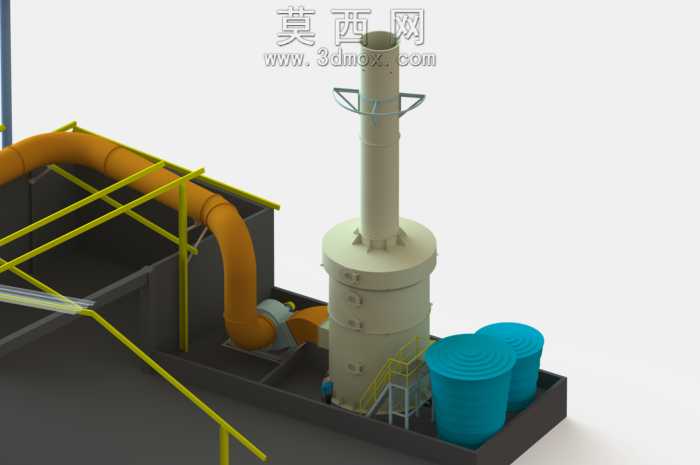

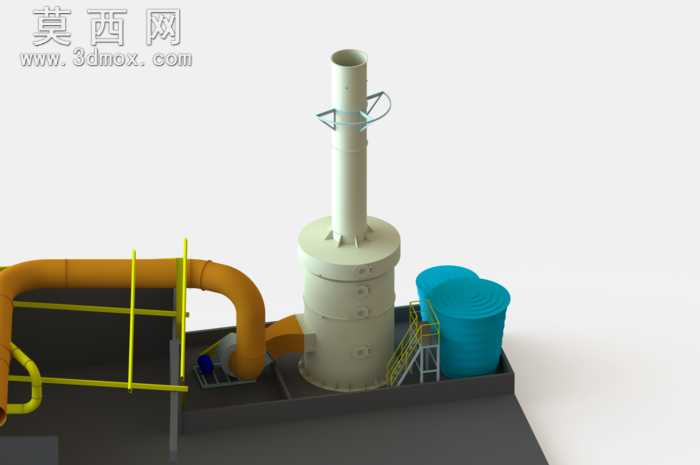

本套三维模型为工业废气洗涤处理成套装置，整体采用1:1等比例还原真实工业设备布局，建模过程严格遵循化工环保设备的设计规范，对各功能单元的结构衔接、尺寸匹配做了精准还原。模型核心主体为立式洗涤塔结构，塔身采用分段式建模设计，下部为储液反应段，中部为喷淋填料层预留结构，上部为排气烟囱段，塔身外侧设置了环形操作平台与直爬梯，爬梯踏步、平台护栏均做了细节建模，还原真实设备的安全防护结构。塔体旁侧配套设置两台圆柱形储液罐，罐体顶部做了密封端盖结构建模，罐体与洗涤塔之间预留了管路连接接口，可直观呈现药剂存储与供给的管路走向。装置左侧设置大口径通风管路，管路采用弯头分段建模，搭配黄色支撑钢架做固定，钢架采用型材截面建模，还原了工业现场的管道支撑结构，管路末端连接离心风机，风机外壳、叶轮、底座均做了独立结构建模，可清晰展示废气输送的动力单元结构。整套装置底部设置一体化承载底座，将所有功能单元整合为成套撬装结构，便于整体运输与现场安装。渲染阶段采用工业写实材质体系，洗涤塔与储液罐采用哑光玻璃钢材质，还原防腐设备的真实质感，通风管道采用橙色防锈漆金属材质，支撑钢架采用黄色警示漆材质，护栏、爬梯采用银灰色金属材质，不同材质的粗糙度、反光度参数均做了差异化调整，让整体渲染效果贴近真实工业现场的视觉表现。设计过程中充分考虑了设备的运维空间预留，各操作平台的通行宽度、爬梯的倾斜角度均符合人体工程学与工业安全标准，管路布局避开了操作通道，同时预留了阀门、仪表的安装位置，整套模型结构完整，细节丰富，可用于环保设备方案展示、工艺流程演示、结构设计参考等场景。
