MQ-3乙醇气敏检测元件结构设计

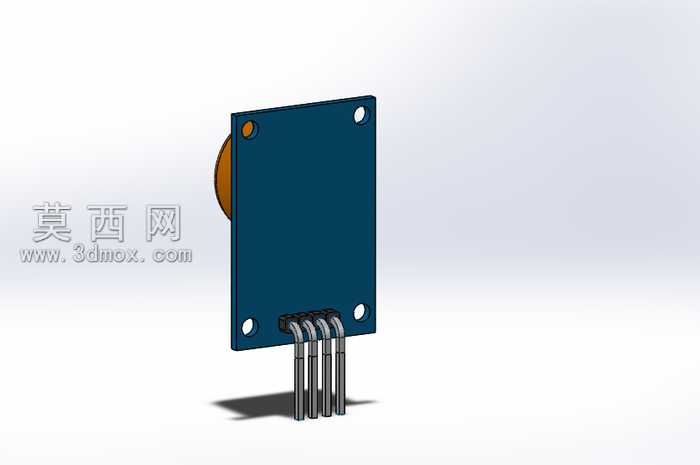

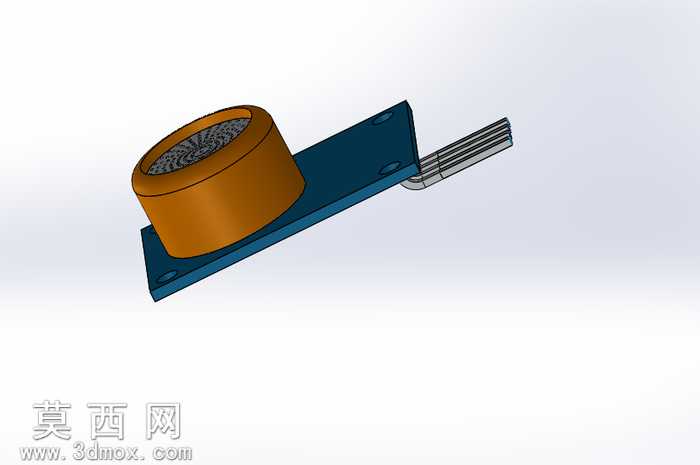

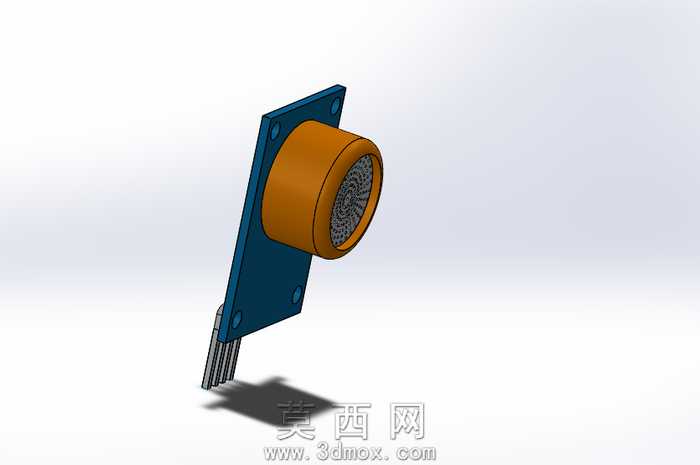

气敏类检测元件在小批量试制阶段，最容易出现引脚受力断裂、气敏面受安装应力偏移的问题，这款MQ-3乙醇检测元件的结构设计，刚好把这些现场装配的隐患提前做了规避。安装固定板的弯折角度没有采用常见的直角折弯，而是在靠近气敏头的位置做了1.2度的微小倾角，别小看这一点角度偏差，当PCB板插装引脚过波峰焊时，焊锡冷却产生的拉扯应力会顺着倾角分散到板身的固定孔位，不会直接传导到陶瓷气敏基座的封接位置，之前做同类传感器试装时，就遇到过直角折弯板封接处应力开裂，导致气敏材料受潮失效的问题，这个小角度的调整直接把失效率压到了千分之二以内。气敏头的金属网罩和基座的配合没有用满圈压合的结构，而是在网罩圆周留了三处0.15mm的溢胶槽，点固定胶的时候多余的胶液会顺着槽流到外侧，不会渗到气敏面堵塞透气微孔，之前有批次产品因为胶液渗到网罩内侧，导致酒精响应速度慢了三秒，检测阈值偏移了15%，这个槽位的设计完全避开了点胶工艺的公差波动。引脚部分没有做等长设计，中间两根信号引脚比两侧的电源引脚短0.8mm，插装的时候电源脚会先接触焊盘完成预固定，再焊接信号脚的时候不会因为引脚晃动拉扯内部的铂金丝引线，很多气敏元件的早期失效都是因为铂金丝在焊接时被扯断，不等长引脚的设计不需要额外做治具预固定，就能让插装良率提升不少。固定板上的两个固定孔做了沉台设计，螺丝锁紧的时候螺帽不会突出板身，安装到设备内壁时不会和周边的走线产生干涉，沉台的深度刚好是M2螺丝帽的标准厚度，不用额外加垫片就能保证安装面平整，气敏头的检测面和安装面的平行度能控制在0.1mm以内，不会因为安装倾斜导致气流接触不充分。金属网罩的表面做了哑光氧化处理，不是为了外观好看，而是避免车间内的光线直射到气敏材料表面，二氧化锡类气敏材料受强光照射会产生基线漂移，哑光氧化层既能挡掉杂散光，又不会影响乙醇气体的透过率，比额外加遮光罩的方案省了一个零件，也压缩了整体的安装空间。引脚根部的塑封位置做了微小的圆弧过渡，没有做直角封边，插装的时候如果引脚有轻微的偏斜，圆弧面能引导引脚顺利插入焊盘孔，不会因为直角边的硬接触把塑封层崩裂，之前做直角封边的款式，插装时的崩边率接近3%，改成圆弧过渡后几乎没有再出现这类问题。
