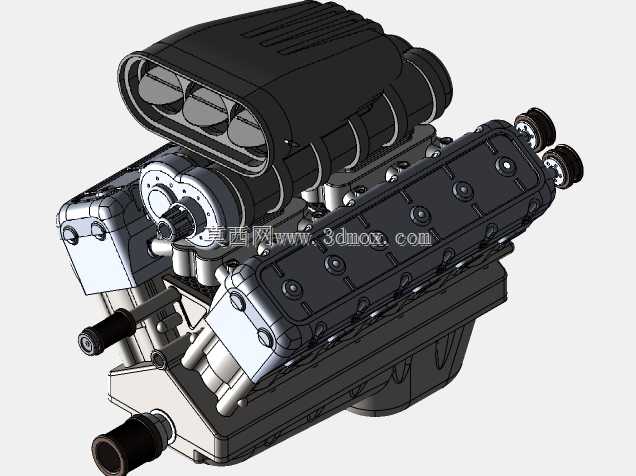

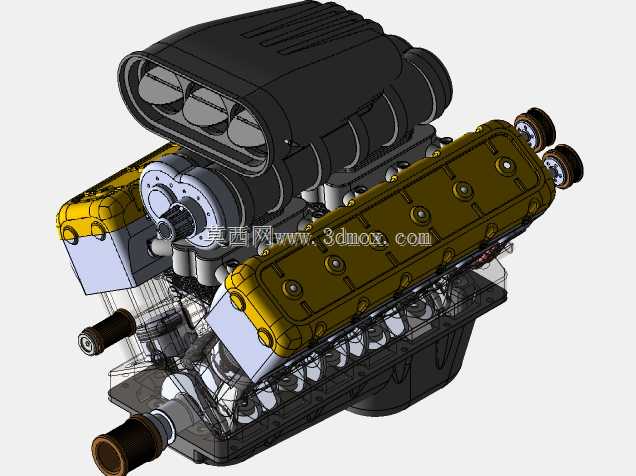

V型十二缸动力总成精密机械结构

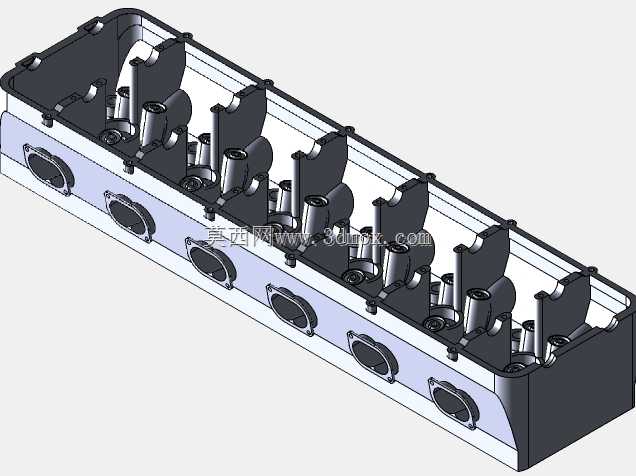

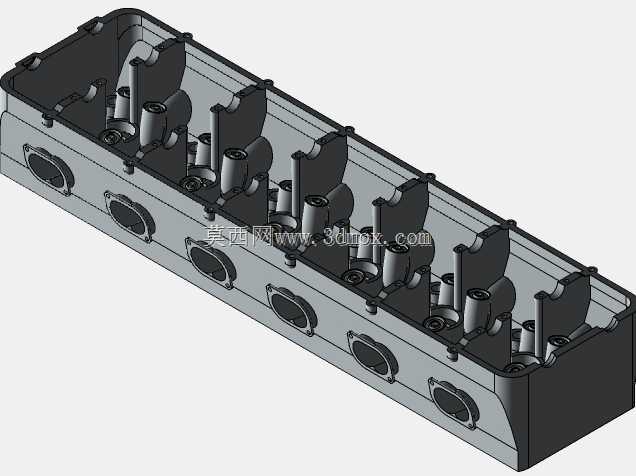

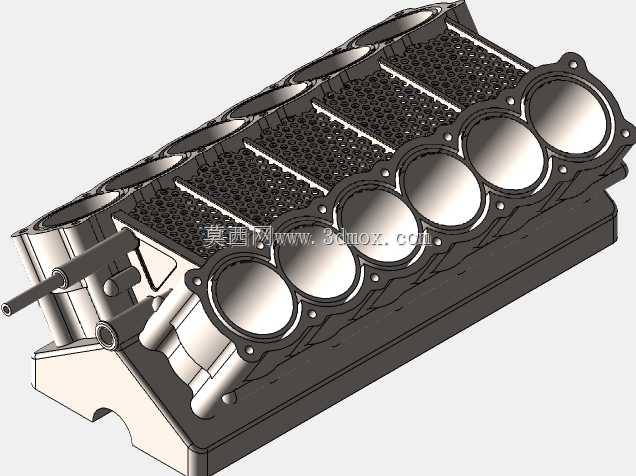

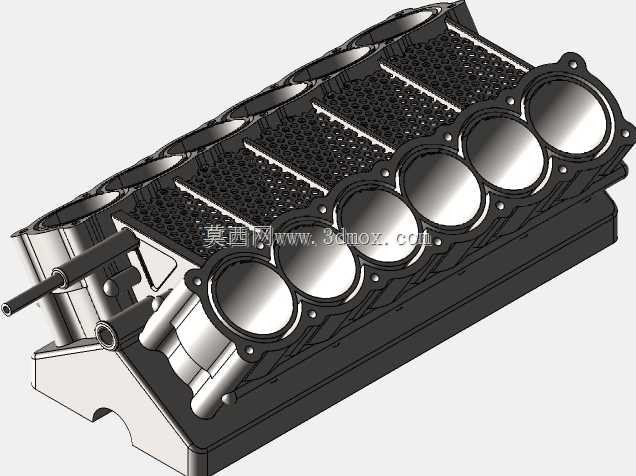

大排量V型动力单元的加工适配一直是精密制造领域的难点，两侧缸体呈60度夹角排布的布局，对缸盖结合面的平面度公差要求控制在0.02mm以内，稍有偏差就会在高负荷工况下出现冲缸垫、冷却液渗漏的隐患。这套结构在设计阶段就针对量产加工的工艺性做了多处细节调整，缸体侧壁的加强筋没有采用传统的等厚设计，而是顺着铣刀走刀路径做了渐变厚度处理，既保证了曲轴箱高速运转时的结构刚度，又减少了五轴加工中心的空刀行程，单次装夹就能完成侧壁所有特征的切削，避免二次装夹带来的形位公差累积。

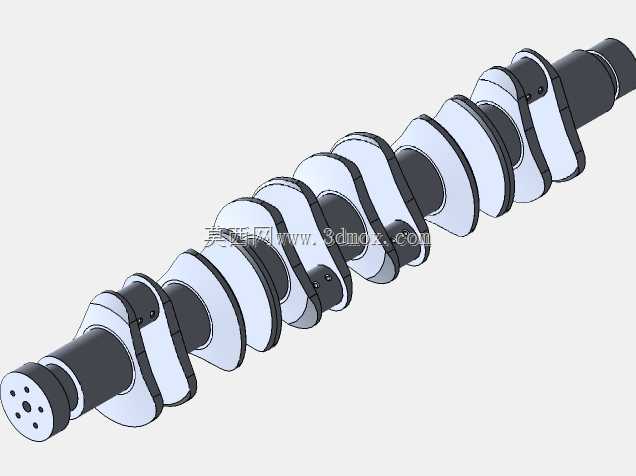

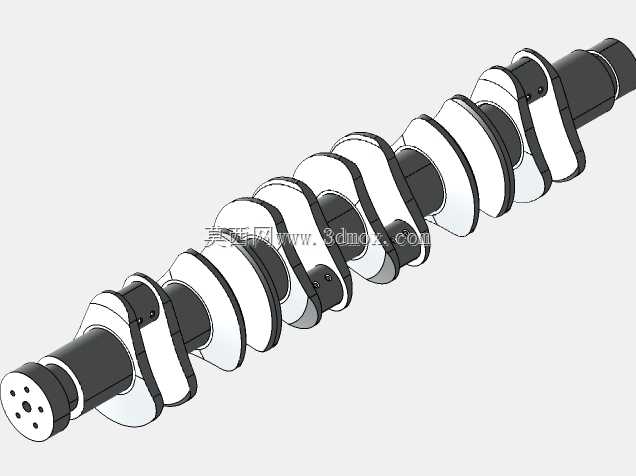

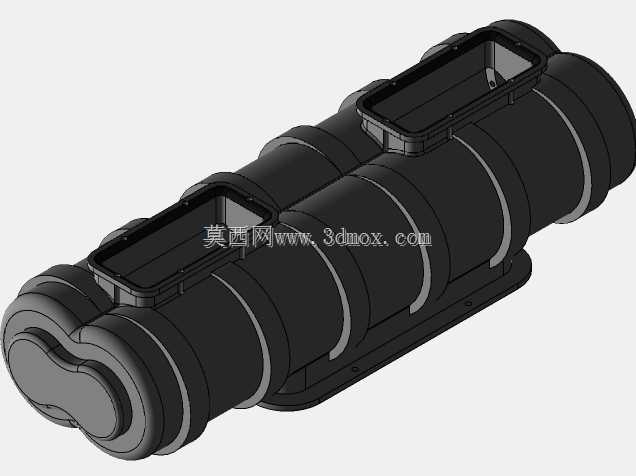

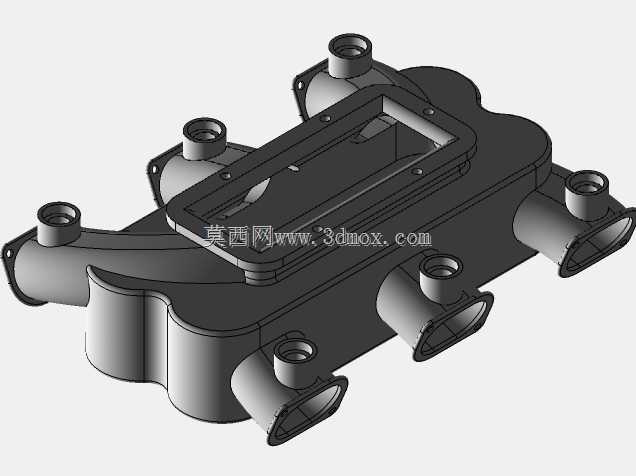

曲轴的平衡块端面特意预留了0.3mm的磨削余量，对应不同排量调校的配重需求，加工时不需要重新开模，只需通过数控磨削调整平衡块重量就能适配不同的动力输出标定，大幅降低了衍生型号的制造成本。两侧进气歧管的安装法兰面做了微凸的0.05mm预变形设计，抵消螺栓锁紧时法兰面的翘曲变形，保证密封胶圈的压缩量均匀一致，哪怕在-40℃到120℃的极端工作温度区间，也不会出现进气泄漏导致的空燃比失准问题。

缸套与缸体的配合选用了过渡配合公差带，压装时的导向倒角做了15度的斜角优化，避免压装过程中缸套外壁出现划伤，同时在缸体对应位置设计了隐形的冷却液导流槽，不需要额外加工密封槽就能让冷却液完全包裹缸套外壁，换热效率比传统直列缸体提升近18%。正时端的齿轮室盖板做了分体式设计，日常维护时不需要拆卸整个前端轮系就能更换正时链条，维修工时能缩短60%以上，盖板的密封面采用了波纹状结构，比平面密封的耐压能力提升三倍，高转速下的机油渗漏风险几乎为零。

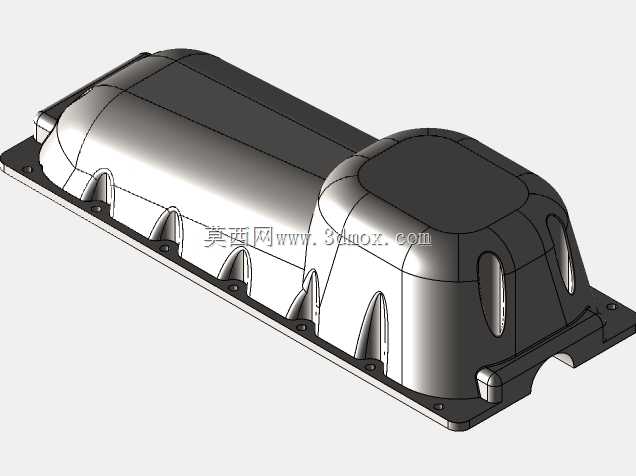

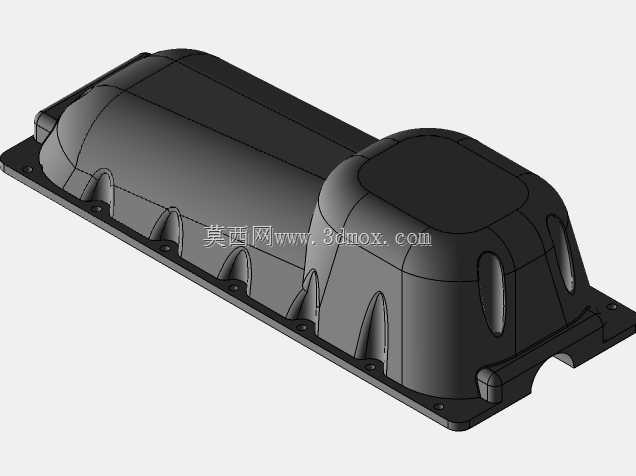

排气侧的螺栓孔位特意偏移了加强筋的应力集中区，避免长期热胀冷缩导致螺栓孔周边出现裂纹，每个螺栓的拧紧力矩都做了对应位置的刚度匹配，不会出现局部应力过大导致的缸体变形。油底壳的连接法兰做了阶梯式结构，配合成型密封垫就能实现三层密封，哪怕车辆在极限倾斜工况下行驶，也不会出现机油泄漏的问题，同时油底壳内部的挡油板与缸体做了一体化设计，减少了额外的焊接工序，也避免了焊接变形带来的装配干涉。
